Tennant Ready Space 1610 Operator And Parts Manual

Dual technology carpet cleaner
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
ENGLISH - ESPAÑOL
1610
More than clean, it's ReadySpace.
t
Dual Technology Carpet Cleaner
Limpiador de alfombras de tecnología dual

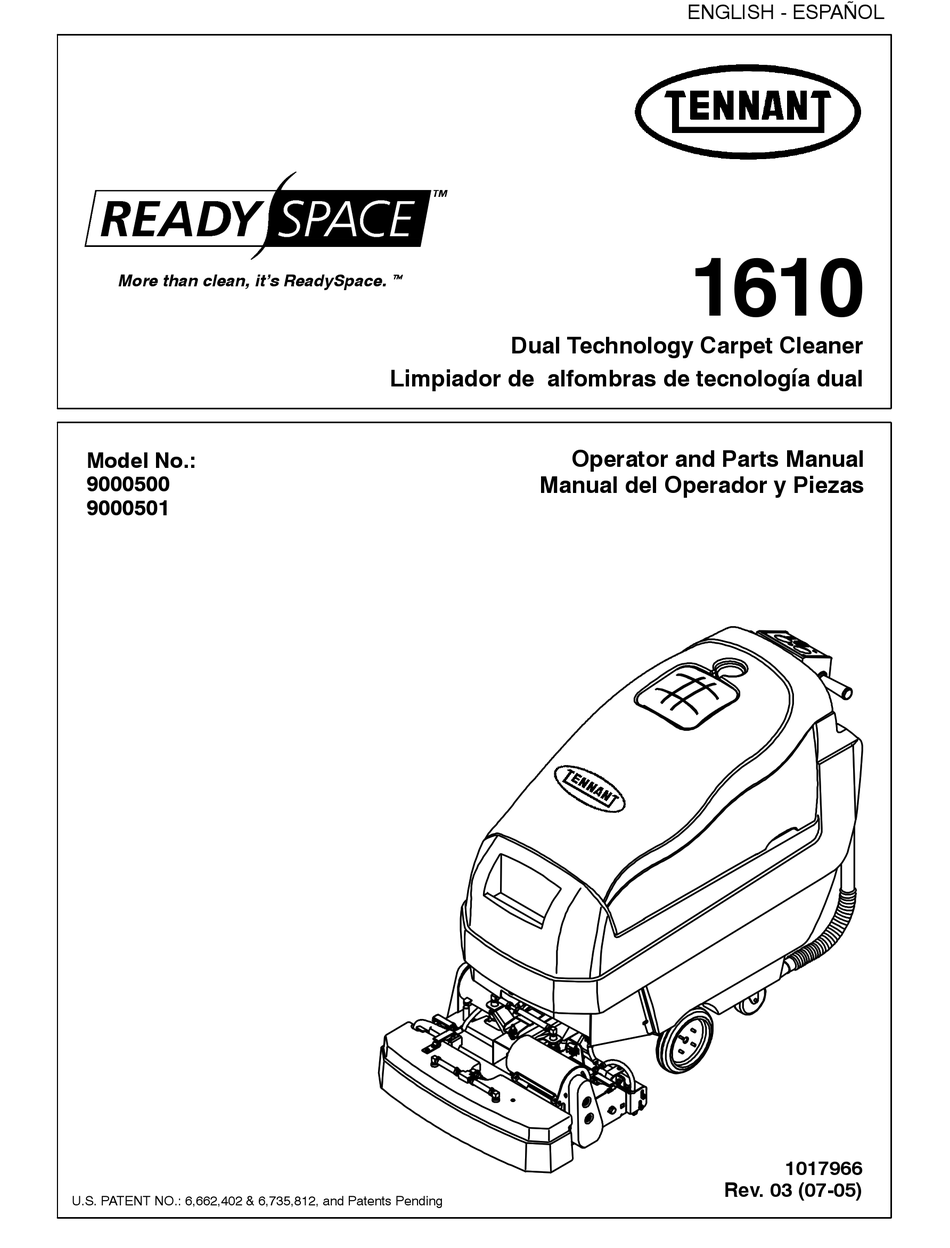

Operator and Parts Manual
Model No.:
9000500
Manual del Operador y Piezas
9000501
1017966
Rev. 03 (07-05)
U.S. PATENT NO.: 6,662,402 & 6,735,812, and Patents Pending
