Echo 99944200418 Installation Instructions Manual

Blade conversion kit, all srm models
Hide thumbs Also See for 99944200418:

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Models:
ALL SRM Models
WARNING
You must install a Barrier Bar or U-Handle Kit and all Blade Conversion parts shown in the following instruc-
tions before operating this unit with blades, otherwise serious injury may result.
IMPORTANT
If non-standard monofilament heads, METAL/PLASTIC blades or cultivators etc., are used, THE CARBURETOR
MUST BE RESET or serious engine damage can occur. See "Carburetor Adjustment" in the unit Operator's Manual.
TO USE THESE
BLADES
You must install
these parts
• WARNING! DO NOT INSTALL BLADES ON GT (CURVED SHAFT) MODEL TRIMMERS
• Arbor diameter of Upper Blade Plate must match arbor diameter of blades.
• New cotter pin required each time blade is installed.
• Brush Cutters over 16.5 lbs (7.5 kg) dry weight (weight w/o fuel) require a double shoulder harness
• The Barrier Bar is used to restrict rearward movement of the unit. The Barrier Bar is NOT A HANDLE and should not
be gripped when using or carrying the unit.
X7672230405
blade conversion kit P/N 99944200418
blade conversion kit P/N 99944200422
Pro Maxi-Cut Grass/Weed
Blade
Support Handle, w/or w/o
Barrier Bar
Narrow Plastic Shield w/
Knife
Harness
Upper Plate & Flat Washer Upper Plate & Glide
Hex Nut
New Cotter Pin
b
c
lade
onversion
i
i
nstallation
nstructions
Rigid Plastic Tri-Cut
Grass / Weed Blade
U-Handle or Support
Handle w/Barrier Bar
Narrow Plastic Shield
w/Knife
Harness
Cup
Hex Nut
New Cotter Pin
k
it
Metal Blade
U-Handle or Support
Handle w/Barrier Bar
Wide Plastic Shield
Harness
Upper/Lower Blade
Plates
Hex Nut
New Cotter Pin
06/15

Advertisement

loading

Related Manuals for Echo 99944200418

Summary of Contents for Echo 99944200418

  • Page 1 P/N 99944200418 blade conversion kit P/N 99944200422 Models: ALL SRM Models WARNING You must install a Barrier Bar or U-Handle Kit and all Blade Conversion parts shown in the following instruc- tions before operating this unit with blades, otherwise serious injury may result.

  • Page 2: Kit Contents

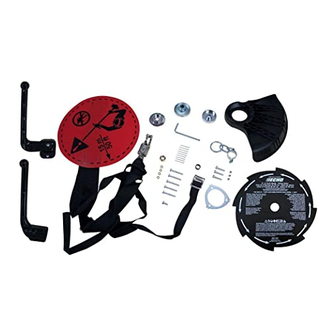

    lade onversion nstallation nstructions kit contents Barrier Bar - 4 hole 11. Adapter Plate upper 20mm (short neck) Barrier Bar - 2 hole 12. Collar Screw 5x35 mm (4) 13. Adapter Plate upper 20mm (long neck) Screw 5x25 mm (3) 14.
  • Page 3 lade onversion nstallation nstructions install harness clamp NOTE Some models require installation of harness clamp. If your unit does not have a clamp follow these directions. Remove shield and gear case as an assembly. Loosen two (2) screws (M) that clamp the gear case to the shaft.
  • Page 4 lade onversion nstallation nstructions SRM’s with 2-screw front handles Position front handle on shaft and install Barrier Bar using two (2) 5x35 mm screws provided in kit. Handle must be at least 10 inches (250 mm) from center of rear handle grip. Adjust handle position for comfortable operation, and tighten screws securely.
  • Page 5 (E) and (3) locknuts (F). Tighten all hardware. install optional blade Kit 99944200418 - Blade not included Kit 99944200422 - Blade included Tools Required: Torx T27 L-Wrench, T-Wrench. Parts Required: Upper Fixing Plate w/ 20 mm pilot, Lower Plate, 10 mm Nut, Split Pin, Blade.
  • Page 6 lade onversion nstallation nstructions 5. Install Blade (I) on upper plate pilot. Blades must be installed so that rotation arrow on blade faces gear case. Secure blade with X or Y Lower fixing plate (J), and 10 mm nut (K). Turn nut counter- clockwise on PTO shaft to tighten.
  • Page 7 N/P 99944200418 N/P 99944200422 Para los Modelos: TODOS SRM modelos ADVERTENCIA Debe instalar un juego de la barrera de barra o empuñadura en ‘U’ y un juego de conversión de hojas antes de operar esta unidad usando hojas, ya que de lo contrario se pueden producir lesiones graves.
  • Page 8 nstrucciones para la instalacion de conjunto de conversion de los agarradores kit contenido 11. Placa de adaptador, superior (cuello corto) 1. Barra de la barrera - agujero 4 12. Collar 2. Barra de la barrera - agujero 2 13. Placa de adaptador, superior (cuello largo) 3.
  • Page 9 nstrucciones para la instalacion de conjunto de conversion de los agarradores instale la abrazadera del arnés NOTA Algunos modelos requieren la instalación de la abrazadera del arnés. Si su unidad no tiene una abrazadera siga estas instrucciones. Quite el protector y la caja del engranaje como conjunto. a.
  • Page 10 nstrucciones para la instalacion de conjunto de conversion de los agarradores SRM con empuñaduras delanteras de 2 tornillos Coloque la empuñadura delantera en el eje e instale la barra de barrera usando dos (2) tornillos nuevos de 5 x 35 mm incluidos en el juego.
  • Page 11 Instale tres tornillos (E) y tres contratuercas M5. Apriete todos los herrajes de sujeción. instale la hoja Juego 99944200418 –Hoja no incluida Juego 99944200422 – Hoja incluida Herramientas necesarias: Llave en L Torx T27, llave en T. Piezas necesarias: Placa superior con piloto de 20 mm, placa inferior, tuerca de 10 mm, pasador de aleta (pasador de horquilla), cuchilla.
  • Page 12 nstrucciones para la instalacion de conjunto de conversion de los agarradores 5. Instale la cuchilla (I) en el piloto superior de la placa. Las cuchil- las deben ser instaladas con la flecha boca arriba. Asegure la cuchilla con una placa fija inferior mas baja (J), y tuerca de 10 mm (K).
  • Page 13 PIèCE N° 99944200418 PIèCE N° 99944200422 Pour modèles : TOUS SRM Modèles AVERTISSEMENT Pour éviter des risques de blessures graves, un kit de poignée en U et un kit de conversion pour lame doivent être installés avant d’utiliser cet outil avec une lame.
  • Page 14 nstruction de montage le kit de guidon conversion aux lames contenu de kit 1. Barre de barrière - trou 4 11. Plaque adaptrice, supérieur (courte) 2. Barre de barrière - trou 2 12. Collier 3. Vis 5x35mm (4) 13. Plaque adaptrice, supérieur (longue) 4.
  • Page 15 nstruction de montage le kit de guidon conversion aux lames installation du bride de harnais REMARQUE Sur certains modèles un bride de harnais doit être installé. Si l’outil n’est pas doté de ce collier, procéder comme suit. 1. Retirer le pare débris et le boîtier d’engrenages en un seul bloc. Desserrer les deux (2) vis (M) de fixation du boîtier d’engrenages sur le boîtier de l’arbre moteur.
  • Page 16 nstruction de montage le kit de guidon conversion aux lames SRM avec poignées avant à 2 vis Placer la poignée avant sur l’arbre et installer la barre de barri- ère au moyen des deux vis de 5 x 35 mm fournies dans le kit. La poignée doit se trouver à...
  • Page 17 (E) et trois écrous d'arrêt M5 (F). Serrer toute la boulonnerie du pare-débris. installation de la lame en option Kit 99944200418 - Lame non incluse Kit 99944200422 - Lame incluse Outils nécessaires : Clé en L Torx T27, outil combiné.
  • Page 18 nstruction de montage le kit de guidon conversion aux lames 5. Installer la lame (I) sur le guide de la plaque supérieure. Les lames doivent être installées de manière à ce que la flèche de sens de rota- X ou Y tion est orienté...
  • Page 19 NOTES NOTAS REMARQUES...
  • Page 20 NOTES NOTAS REMARQUES...
  • Page 21 NOTES NOTAS REMARQUES...
  • Page 22 NOTES NOTAS REMARQUES...
  • Page 23 NOTES NOTAS REMARQUES...
  • Page 24 MANUALEs DE REPUEsTO: Se puede obtener los manuales del operador, piezas y seguridad de ECHO, o se puede descargar gratis del sitio web de ECHO. Asegúrese de que sepa el número de modelo y el número de serie de su unidad para que pueda obtener el manual correcto.
