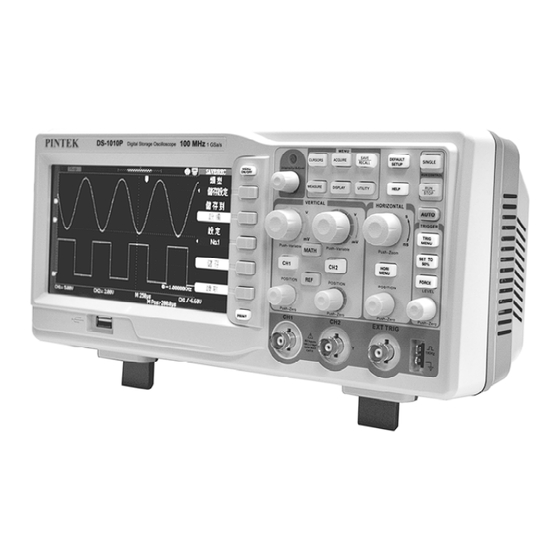

Pintek DS-1010P Instruction Manual

Digital storage oscilloscope, 100mhz with usb interface
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual
Digital Storage Oscilloscope
數位示波器
DS-1010P
100MHz With USB Interface
INSTRUCTION MANUAL
使 用 說 明 書

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DS-1010P and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Pintek DS-1010P

Summary of Contents for Pintek DS-1010P

  • Page 1 Digital Storage Oscilloscope 數位示波器 DS-1010P 100MHz With USB Interface INSTRUCTION MANUAL 使 用 說 明 書...

  • Page 2: Table Of Contents

    TABLE OF CONTENTS Safety Precautions……….…….…….………………………………………….04 Safety Terms and Symbols…………….….…………………….…………………….05 General Inspection…………………….…..…………………….…………………….06 Appearance and Dimension………….………………………….…………………….06 Adjust the Supporting Legs……………….……………………..…………………….07 Connect to AC Power Supply….…………….………………….…………………….08 Power-on Inspection…….………………….………………………………………….08 Connect the Probe……….…………………….……………………………………….08 Function Inspection…………………………….………………..………………….09 Probe Compensation……………………………….……………………………..10 Function Introduction of Front Panel…………….……………..…………………11 Rear Panel Description…………………………….…………………………………..17 User Interface……………………………………….…………………………………..19 Using Security Lock…………………………….………………………………………21 Specifications…………………………….……………………………………………..22...
  • Page 3 DS-1010P 100MHz Digital Storage Oscilloscope...

  • Page 4: Safety Precautions

    Safety Precautions Carefully read the following safety precautions to avoid personal injuries and prevent damage to the instrument and any products connected to it. To avoid potential hazards, please use the instrument as specified: 1. Only qualified technician should perform service procedures. 2.

  • Page 5: Safety Terms And Symbols

     To avoid damages to the instrument or probe, please do not leave them in fog, liquid, or solvent.  Disconnect the instrument from all power sources, and then clean it with a soft wet cloth.  Clean the loose dust on the outside of the instrument and probe with a soft cloth.

  • Page 6: General Inspection

    The consigner or carrier will be responsible for damages to the instrument resulting from shipment. PINTEK would not provide free maintenance or replacement. 2. Inspect the instrument: If there are instruments found damaged, defective or failure in electrical and mechanical tests, please contact PINTEK.

  • Page 7: Adjust The Supporting Legs

    Side View: Adjust the Supporting Legs Adjust the supporting legs properly to use them as stands to tilt the oscilloscope upwards for stable placement as well as easier operation and observation of the instrument.

  • Page 8: Connect To Ac Power Supply

    Note: In want of replacing the fuse, please return the instrument to the factory that produced it to have it repaired by qualified service personnel authorized by PINTEK. Power-on Inspection When the scope is energized, press the power key at the top of it to turn it on.

  • Page 9: Function Inspection

    Function Inspection 1. Press “DEFAULT SETUP” to restore the oscilloscope to its default settings. 2. Connect the ground alligator clip of the probe to the Ground Terminal on the front panel. 3. Use the probe to connect the CH1 Input Terminal and the Compensation Signal Output Terminal on the front panel.

  • Page 10: Probe Compensation

    6. Test channel 2 in the same method. If the square waveforms do not display like figure above, please perform “Probe Compensation”. Note: To avoid electric shock when using the probe, please firstly make sure that the insulated wire of the probe is in good condition, and do not touch the metallic part of the probe when it is connected to a high voltage.

  • Page 11: Function Introduction Of Front Panel

    Function Introduction of Front Panel...
  • Page 12 ○ Power On/Off. ○ Menus On/Off. ○ Universal Knob. Adjust waveform brightness While the light above the knob is dark, adjusting the knob will change the waveform brightness, which ranges from 30%~100%. Turning clockwise means increase while counterclockwise means decrease. You can also select “intensity”...
  • Page 13 : Press the button to enter the acquire function menu, under which you could set the acquisition mode, sampling mode and dot inserting mode. : Press the button to enter the file save and recall function menu. There are four types of file to be saved which are respectively setups, waveforms, picture and CSV, and additionally the factory setup are supported.
  • Page 14 ○ Single: : Press the button to turn the trigger mode to “Single”. ○ Run/Stop: : Press the button to set the state of the instrument to “RUN” or “STOP”. When in “RUN”, the indicator light displays yellow; When in “STOP”, it displays red. ○...
  • Page 15 : Press the button to make the signal trigger forcefully. Modify trigger level. Turn clockwise counterclockwise to increase or decrease the level. The trigger level will move up or down and the value in the message box at the lower-left corner of the screen will change as the trigger level changes.
  • Page 16 sweep state. ○ EXT TRIG Terminal. ○ Vertical Control Area: : Input channels. These two channels are marked with different colors to distinguish different input channels and their waveforms. Pressing the channel button will turn on the corresponding channel as well as its menu, and pressing it twice continuously will turn off the channel.

  • Page 17: Rear Panel Description

    enlarge or reduce and the scale message at the lower-left corner of the screen will also change as the scale changes. Press down the knob to quickly switch the vertical scale adjustment modes between “Coarse” and “Fine”. ○ Channel Input Terminal. ○...
  • Page 18 The power available of the oscilloscope is 100~240V, 45~440Hz. Please use the power cord provided as accessories to connect the instrument to AC power. ○ USB Device Interface: Pick Bridge printer or PC can be connected via this interface to print the current interface of the oscilloscope or control the instrument through PC software.

  • Page 19: User Interface

    Rear Panel Description ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ Working state: Available working states include Ready, Auto, Trig’d, Scan and Stop. ○ Waveform memory: Display the position of the current waveform in the memory of the oscilloscope.
  • Page 20 S: “Print Key” option set to “Save Picture”. ○ Back USB Device: “Back USB” supports two types of interface: USBTMC and Printer. ○ Trigger Setting: Trigger Level. Display the position of the current trigger level, for example: Trigger Type. Display the current trigger type and trigger condition. Different trigger types have different marks, for example: means triggered on Slop side in edge trigger.

  • Page 21: Using Security Lock

    ○ Voltage Scale: Represent the voltage value of each grid on the vertical axis of the screen. You could revolve VOLTAGE SCALE Knob to modify the parameter which is variable from 2mV to 10V. ○ Coupling Mode: The oscilloscope supports three coupling mode: DC, AC and GND, each of them has unique mark displaying on the screen.

  • Page 22: Specifications

    Specifications All specification applies to 10X probe and All the DS-1010P Digital Storage Oscilloscopes. To verify that the oscilloscope meets specifications, the oscilloscope must first meets the following conditions:  The oscilloscope must have been operating continuously for thirty minutes within the specified operating temperature.
  • Page 23 Vertical System Vertical Sensitivity 2mV/div -10V/div Channel Voltage Offset 2mV ~ 200mV: ±1.6V Range 206mV ~ 10V: ±40V Vertical Resolution 8 bit Channels Analog Bandwidth 100MHz DC -10% of rated BW: +/- 1dB BW Flatness at BNC 10% - 50% of rated BW: +/- 2dB input 50% - 100% of rated BW: + 2dB/-3dB Lower Frequency Limit...
  • Page 24 Rise Time <3.5ns <10% with probe or BNC input 50 ohm Overshoot Typical (using 500ps pulse) feed thru <1ns Ch to Ch Skew (both channels in same (Equivalent to 2 minor divisions in V/div setting) smallest t/div) Math Operation +,-,*,/,FFT Window mode: Hanning, Hamming, Blackman, Rectangular Sampling points:1024...
  • Page 25 Trigger System Trigger Types Edge, Pulse Width, Video, Slope, Alternative Trigger Source CH1, CH2, EXT, EXT/5, AC Line Trigger Modes Auto, Normal, Single Trigger Coupling AC, DC, LF rej, HF rej CH1,CH2:±6 div from center of screen Trigger Level EXT: ±1.2V Range EXT/5: ±6V Trigger...
  • Page 26 Trigger Condition: odd field, even field, all lines, line Num (>,<,=) Positive Slope,(>,<.=) Negative Slope Slope Trigger Time: 20ns ~ 10s CH1 Trigger Type:Edge, Pulse,Video, Slope Alternative Trigger CH2 Trigger Type:Edge, Pulse,Video, Slope X-Y Mode X-Pole input / Y CH1 / CH2 Pole input XY Mode has a breakthrough that trad Sample Frequency...
  • Page 27 Measure System Auto Measure Vpp,Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, (32 Types) Mean,Crms, Vrms, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Rise time, Fall time, Freq, Period, +Wid, -Wid, +Dut, -Dut, BWid, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF Cursor Measure Manual mode, Track mode and Auto mode Display System Color TFT 7.0in.(177.8mm) diagonal Liquid...
  • Page 28 Waveform Sin(x)/x, Linear Interpolation Color Model Normal, Invert Simplified Chinese, Traditional Chinese, English, Arabic, French, German, Russian, Language Portuguese Spanish, Japanese, Korean, Italian Power Supply Input Voltage 100-240 VAC, CAT II, Auto Selection Frequency Scope 45Hz to 440Hz Power 50VA Max Mechanical Length 323.1mm...

  • Page 29: Troubleshooting

    PINTEK. (3) Restart the instrument after completing inspections above. (4) If it still does not work normally, please contact PINTEK. 2. After the signal is sampled, there is no corresponding waveform displaying: (1) Check if the probe is correctly connected to the signal connecting cord.
  • Page 30 (3) Make sure that the capacity of the U disk is not too large. It is suggested that the capacity of the U disk are no larger than 4 G. (4) Restart the instrument and then insert the U disk to check. (5) If it is still in abnormal use, please contact with PINTEK.

  • Page 31: Maintenance And Cleaning

    Maintenance and Cleaning 1. Daily Maintain: DO not store or leave the instrument in where the LCD display will be exposed to direct sunlight for long periods of time CAUTION! To avoid damage to the instrument or probes, do not expose them to sprays, liquids, or solvents.
  • Page 32 DS-1010P 100MHz 數位數波器...

  • Page 33: 使用安全須知

    使用安全須知: 瞭解下列安全性預防措施，以避免人身傷害，並防止本產品或與之相連的任 何其他產品受到損壞。為避免可能發生的危險，請務必按照規定使用本產品。 (1) 使用適當的電源線：只允許使用所在國家認可的本產品專用電源線。 (2) 將產品接地：本產品通過電源電纜的保護接地線接地。為了防止電擊， 接地導體必須與地面相連，在與本產品的任何輸入或輸出終端連接之 前，請務必將本產品正確接地。 (3) 正確連接信號線：信號地線與地電位相同，請勿將地線連接到高電壓上。 (4) 查看所有終端額定值：為了防止火災或電擊危險，請查看本產品的所有 額定值和標記說明。請在連接產品前閱讀產品手冊，以便瞭解有關額定 值的詳細資訊。 (5) 懷疑產品出故障時，請勿操作 如懷疑本產品有故障，請聯繫制造商授權 的維修人員進行檢測。任何對於本產品的維護、調整或零件的更換必須 由授權的維修人員執行。 (6) 使用合適的過壓保護：確保沒有過電壓（如由雷電造成的電壓）到達該 產品，否則可能導致操作人員遭受電擊。 (7) 防靜電保護：靜電會造成儀器損壞，應盡可能在防靜電區進行測試。在 連接電纜到儀器之前，應將其內外導體短暫接地以釋放靜電。 (8) 保持良好的通風：通風不當會引起儀器溫度升高，進而引起儀器損壞。 使用時應保持良好的通風，定期檢查通風口和風扇。 (9) 請勿開蓋操作：請勿在儀器機箱打開時運行本產品。 (10) 使用合適的保險絲：只允許使用本產品指定規格的保險絲。 (11) 防靜電保護：靜電會造成儀器損壞，應盡可能在防靜電區進行測試。在 連接電纜到儀器之前，應將其內外導體短暫接地以釋放靜電。 (12) 請勿在潮濕環境下操作。 (13) 請勿在易燃易爆環境中操作。 (14) 注意搬運安全：為避免儀器在搬運過程中滑落，造成儀器面板上的按...

  • Page 34: 安全術語和標記

     為避免損壞儀器或探頭，請勿將其置於霧氣、液體或溶劑中。  使用質地柔軟的抹布擦拭儀器和探頭外部的浮塵。清潔液晶顯示幕 時，注意不要劃傷透明的塑膠保護幕。  使用一塊用水浸濕的軟布清潔儀器，請注意斷開電源。  為避免損壞儀器或探頭的表面，請勿使用任何磨蝕性試劑或化學清潔 試劑。  在重新通電使用前，請確認儀器已乾透，避免因水分造成電氣短路甚 至人身傷害。 安全術語和標記 (1) 本產品上使用的術語。以下術語可能會出現在本產品上: 表示標記附近有直接傷害危險存在。 DANGER: WARNING: 表示標記附近有潛在的傷害危險存在。 表示對本產品及其他財產有潛在的危險存在。 CAUTION: (2) 本產品上使用的標記。以下標記可能會出現的本產品上: 警告高壓 保護性終端 小心 測量接地端 電源開關...

  • Page 35: 一般性檢查

    一般性檢查 檢查運輸包裝: 如運輸包裝已損壞，請保留被損壞的包裝和防震材料，直到貨物經過完 全檢查且儀器通過電性和機械測試。 因運輸造成的儀器損壞，由發貨方和承運方聯繫賠償事宜，本公司恕不 進行免費維修或更換。 檢查整機: 若存在機械損壞或缺失，或者儀器未通過電性和機械測試，請聯系當地 經銷商。 檢查隨機附件: 請根據裝箱單檢查隨機附件，如有損壞或缺失，請聯繫當地經銷商。 外觀尺寸 正視圖:...

  • Page 36: 調節支撐腳

    側視圖: 調節支撐腳 適當的調整支撐腳，將其作為支架使示波器向上傾斜，以穩定放置示波 器，便於更好的操作和觀察顯示幕。...

  • Page 37: 連接電源

    連接電源 本示波器可輸入交流電源的規格為：100-240V，45-440HZ。請使用附件 提供的電源線按下圖所示將示波器與電源連接。 電源插座 注意：如需更換保險絲，請將儀器返廠，由 製造商授權的維修人員進行更換。 開機檢查 當示波器處於通電狀態時，先打開示波器背後的電源開關，再按前面板 螢幕下方的電源鍵即可啟動示波器。開機過程中示波器執行一系列自 檢，您可以聽到繼電器切換的聲音。自檢結束後出現開機畫面。 連接探頭 (1) 將探頭的 BNC 端連接到前面板的通道 BNC 連接器。 (2) 將探針連接至待測電路測試點中，並將探頭接地鱷魚夾連接至電路接 地端。...

  • Page 38: 功能檢查

    功能檢查 1. 按“DEFAULT SETUP” 將示波器恢復為默認設置。 2. 將探頭的接地鱷魚夾與探頭補償信號輸出端下面的“接地端”相連。 3. 使用探頭連接示波器的通道輸入端，探頭另一端連接探頭元件。 4. 按“AUTO”鍵。 5. 觀察示波器顯示幕上的波形，正常情況下應顯示下圖所示波形: 6. 用同樣的方法檢測其他通道。若螢幕顯示的方波形狀與上圖不符，請 執行下一節“探頭補償”。 注意: 為避免使用探頭時被電擊，請首先確保探頭的絕緣導線完好，並且在連 接高壓源時不要接觸探頭的金屬部分。...

  • Page 39: 探頭補償

    探頭補償 首次使用探頭時，應進行探頭補償調整，使探頭與示波器輸入通道匹配。 未經補償或補償偏差的探頭會導致測量偏差或錯誤。探頭補償步驟如下: 1. 執行上一節“功能檢查”中的步驟 1、2、3 和 4。 2. 檢查所顯示的波形形狀並與下圖對比。 欠補償 補償適當 過補償 3. 用非金屬質地的改錐調整探頭上的低頻補償調節孔，直到顯示的波形 如上圖“補償適當”。...

  • Page 40: 前面板功能解說

    前面板功能解說...
  • Page 41 ○ 電源開關。 ○ 功能表開關。 ○ 多功能旋鈕: 調節波形亮度：非功能表操作時，旋轉該旋鈕可調節波形顯示的亮 度，亮度可調範圍為 30%-100%。順時針轉動增大波形亮度，逆時 針轉動減小波形亮度。也可按“DISPLAY”，選擇“波形亮度”功能表， 使用該旋鈕調節波形亮度。 多功能旋鈕：功能表操作時，按下某個功能表軟體後，若旋鈕上方指 示燈被點亮，此時轉動該旋鈕可選擇該功能表下的子功能表，按下該 旋鈕可選中當前選擇的子功能表，指示燈也會熄滅。另外，該旋鈕還 可用於修改參數值、輸入檔案名等。 ○ 功能表: : 按下該鍵進入游標測量菜單。示波器提供手動測量、追蹤 測量和自動測量三種游標測量模式。...
  • Page 42 : 按下改按鍵進入採樣設置功能表。可設置示波器的獲取方 式、內插方式和採樣方式。 : 按下該鍵進入檔存儲/讀取介面。可存儲/讀取的檔類型包 括設置存儲、波形存儲、圖像存儲和 CSV 存儲，另外，還可讀取出 廠設置。 : 按下該鍵進入測量設置菜單。包含的測試類別有電壓測 量、時間測量和延遲測量，每種測量菜單下又包含多種子測試，按下 相應的子測試功能表即可顯示當前測量值。 : 按下該鍵進入顯示設置功能表。可設置波形顯示類型、餘 輝時間、波形亮度、網格亮度、顯示格式（XY/YT）、螢幕正反向、 網格、功能表持續時間和介面方案。 : 按下該鍵進入系統功能設置功能表。設置系統相關功能和 參數，例如揚聲器、語言、介面等。此外，還支持一些高級功能，例 如自校正、軔體升級和通過測試等。 ○ 默認設置: : 按下該鍵進入系統默認設置介面。系統默認設置下的電壓 檔位為 1V，時脈檔位為 500us。 ○ 幫助資訊: : 按下改按鍵開啟幫助資訊功能。在此基礎上依次按下各功 能功能表鍵即可顯示相應功能表的幫助資訊。若要顯示各功能功能表 下子菜單的幫助資訊，則需先打開當前功能表介面，然後按下 HELP 鍵，選中相應的子功能表鍵即可。再次按下該按鍵可關閉幫助資訊功 能。 ○ 單次觸發:...
  • Page 43 : 按下該鍵將示波器的觸發方式設置為“單次” 。 單次觸發設 置檢測到一次觸發時採集一個波形，然後停止。 ○ 運行控制: : 按下該鍵可將示波器的運行狀態設置為“運行”或“停 止”。 “運行”狀態下，該鍵黃燈被點亮; “停止”狀態下，該鍵紅燈被點亮。 ○ 波形自動設置: : 按下該鍵開啟波形自動顯示功能。示波器將根據輸入信號 自動調整垂直檔位 、 水平時脈以及觸發方式 ，使波形以最佳方式顯示。 ○ 觸發控制: : 按下該鍵打開觸發功能功能表。本示波器提供邊沿、脈衝、 視頻、斜率和交替五種觸發類型。 : 按下該鍵可快速穩定波形 。 可自動將觸發電位的位置設置為 約是對應波形最大電壓值和最小電壓值間距的一半。 : 在 Normal 和 Single 觸發方式下，按該鍵可使通道波形 強制觸發。...
  • Page 44 : 修改觸發電位。順時針轉動旋鈕增大觸發電位，逆時針轉動 減小觸發電位。修改過程中，觸發電位線上下移動，同時螢幕左下角 的觸發電位值相應變化。按下該按鈕可快速將觸發電位恢復至對應通 道波形零點。 ○ 探頭元件。 ○ 水平控制: : 按下該鍵可打開水平控制功能表。在該菜單下可打開或關閉 延遲掃描功能。 : POSITION: 修改觸發位移。旋轉旋鈕時觸發點相對於螢幕 中心左右移動。修改過程中，所有通道的波形同時左右移動，螢幕左 下角的觸發位移資訊也會相應變化。按下該按鈕可快速重定觸發位移 （或延遲掃描位移）。 : SEC/DIV: 修改水平時脈檔位。順時針旋轉減小時脈，逆時 針旋轉增大時脈。修改過程中，所有通道的波形被擴展或壓縮，同時 螢幕下方的時脈資訊相應變化。按下該按鈕可快速切換至延遲掃描狀 態。 ○ 外觸發輸入端。...
  • Page 45 ○ 垂直控制: : 模擬輸入通道。四個通道標籤用不同顏色標識， 且螢幕中波形顏色和輸入通道連接器的顏色相對應。按下通道按鍵可 打開相應通道及其菜單，連續兩次按下則可關閉該通道。 : 按下該鍵打開數學運算功能表，可進行加、減、乘、除、 FFT運算。 : 按下該鍵可打開參考波形功能。可將實測波形與參考波形 相比較，以判斷電路故障。 : POSITION: 修改對應通道波形的垂直位移。順時針轉動增大 位移，逆時針轉動減小位移。修改過程中波形會上下移動，同時螢幕 左下角彈出的位移資訊會相應變化。按下該按鈕可快速重定垂直位元 移。 : VOLTS/DIV：修改當前通道的垂直檔位。順時針轉動減小 檔位，逆時針轉動增大檔位。修改過程中波形幅度會增大或減小，同 時螢幕左下角的檔位元資訊會相應變化。按下該按鈕可快速切換垂直 檔位調節方式為“粗調”或“細調”。 ○ 模擬通道輸入端。 ○ 功能表選項。...

  • Page 46: 後面板功能解說

    ○ 列印: : 按下該鍵將執行列印功能。若當前已連接印表機，並且打 印機處於閒置狀態，按下該鍵將執行列印功能。 ○ USB端子。 後面板功能解說 ○ ○ ○ ○ ○ ○ ○ 手柄: Pull up the handle vertically for easy carrying. Press it down if you do not need the handle. ○ AC電源輸入端: 本示波器的供電要求為 100-240V，45-440Hz。請使用附件提供的電 源線將示波器連接到 AC 電源中。 ○...

  • Page 47: 用戶介面

    ○ RS-232 介面: 通過該介面可連接印表機列印示波器當前顯示介面,或連接 PC，通過 PC端軟體對示波器進行控制。 ○ Pass/Fail 輸出口: 通過該埠輸出 Pass/Fail 檢測脈衝。 ○ 鎖孔: 可以使用安全鎖通過該鎖孔將示波器鎖在固定位置。 用戶介面 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 運行狀態: 可能的狀態包括 Ready(準備)、Auto(自動)、Triq’d(觸發)、Scan （掃描）、Stop(停止)。 ○ 波形記憶體: 顯示當前螢幕中的波形在記憶體中的位置。...
  • Page 48 ○ 觸發位置: 顯示波形記憶體和螢幕中波形的觸發位置。 ○ 列印設置: 顯示列印設置功能表中【列印鈕】的當前狀態。 P: 【列印鈕】設置為【列印圖像】。 S: 【列印鈕】設置為【儲存圖像】。 ○ 後 USB 介面: 顯示“後 USB 口”的當前設置。 【後 USB 口】設置為【USBTMC】 【後 USB 口】設置為【印表機】 ○ 觸發設置: ; 觸發 觸發電位值。顯示當前觸發電位的位置，例如: 類型。顯示當前選擇的觸發類型及觸發條件設置，選擇不同觸發類型 時顯示不同標誌。例如: 表示在“邊沿觸發”的上升沿處觸發。 ○ 頻率顯示: 顯示當前觸發通道波形的頻率值。 UTILITY 功能表中的“頻率計” 設置為“開啟”才能顯示對應信號的頻率值，否則不顯示。 ○ 觸發位移: 使用水平 POSITION 旋鈕可以調節該參數。向右旋轉旋鈕使得箭頭 （初始位置為螢幕正中央）向右移動，觸發位移（初始值為...

  • Page 49: 使用安全鎖

    若當前帶寬為開啟，則顯示 B 標誌，否則，無任何標誌顯示。當電 壓檔位元為 2mV 時，帶寬限制自動開啟。 ○ 電壓檔位元: 表示螢幕上垂直軸上每格所代表的電壓大小 。 使用 VOLTS/DIV 可以 修改該參數，可設置範圍為 2mV-5V。 ○ 耦合方式: 顯示當前波形的耦合方式。示波器有直流、交流、接地三種耦合方式， 且分別有相應的三種顯示標誌。 ○ 當前通道: 顯示當前正在操作的通道。可同時顯示兩個通道標誌。 ○ 觸發電位標誌: 顯示當前波形觸發電位的位置所在。向左或向右旋轉觸發電位旋鈕 LEVEL，此標誌會相應地向下或向上移動。 使用安全鎖 如有必要，您可以使用安全鎖（請自行購買）將示波器鎖在固定位置。 方法如下：沿與後面板垂直的方向對準鎖孔將鑰匙插入，然後順時針旋 轉鎖定示波器，最後拔出鑰匙。 安全鎖孔...

  • Page 50: 技術規格

    技術規格 所有技術規格都適用於衰減開關設定為 10X 的探頭和 DS1010P數位 示波器。要驗證 示波器是否符合技術規格，示波器必須首先符合以下條 件:  示波器必須在指定的操作溫度內連續運行了三十分鐘以上。  如果操作溫度的變化範圍達到或大於 5 度，就必須執行“自校正”， 通過“輔助功能” 功能表可以進行此操作。  示波器必須屬於出廠校正期限內。 除標有“典型”字樣的技術規格以外，所有技術規格都保證符合要求。 輸入 輸入耦合 直流、交流、接地(AC,DC,GND) 1MΩ±2% || 16Pf±3Pf,50Ω+/-2% 輸入阻抗 通道至通道隔離 (兩通道同時在相同V/div >100:1 at 50MHz 設定) 400V （DC+AC PK-PK，1MΩ input 最大輸入電壓 impedance，X10），CAT I 1X,10X 探頭衰減...
  • Page 51 DC -10% of rated BW: +/- 1dB 10% - 50% of rated BW: +/- 2dB BNC輸入端頻寬平整度 50% - 100% of rated BW: + 2dB/-3dB 低頻回應 ≤10Hz(at input BNC) (交流耦合，-3dB) ≤0.6 Div 平均10筆 Pk-Pk, 固定增益 雜訊 Pk-Pk for 3000 筆 ≤0.7 Div 平均10筆 Pk-Pk, 可變增益 SFDR 諧波...
  • Page 52 水平系統 單一通道: 1GSa/s, 雙通道:500MSa/s 即時取樣率 (當時脈快於50ns/div) 等效取樣率 量測顯示模式 最高等效取樣率為50GSa/s MAIN, WINDOW, WINDOW ZOOM, 時脈精確度 ROLL, X-Y ± 50ppm (在任何大於1ms的時間間隔) 水平掃描範圍 2.5nS/div ~ 50S/div 觸發系統 觸發類型 邊沿、脈寬、視頻、斜率、交替 CH1, CH2, EXT, EXT/5, AC Line 觸發來源 觸發模式 自動, 正常, 單次 觸發耦合 直流、交流、低頻抑制、高頻抑制 CH1、CH2 距離螢幕中心 6 格 EXT: ±1.2V 觸發電位範圍...
  • Page 53 觸發模式:( >, <, =) 正脈寬、(>,<, =) 負脈寬 脈寬觸發 脈寬範圍: 20ns ~ 10s 支援信號格式: PAL/SECAM, NTSC 視頻觸發 觸發條件：奇數場、偶數場、所有行、指定行 (>,<,=) 正斜率、(>,<.=) 負斜率 斜率觸發 時間: 20ns ~ 10s CH1/ CH2 觸發類型： 交替觸發 邊沿、脈寬、視頻、斜率 X-Y 模式 X-軸/Y-軸輸入 CH1 / CH2 XY 方式突破了傳統低端示波器侷限在 1MSa/s 取樣率的限制，;支援 25KSa/s∼ 取樣頻率...
  • Page 54 量測系統 最大值、最小值、峰峰值、幅值、頂端值、底 端值、周期平均值、平均值、週期均方根、均 方根、上升過激、下降過激、上升前激、下降 自動量測 前激、上升時間、下降時間、頻率、週期、脈 寬、正脈寬、負脈寬、正占空比、負占空比、 相位、FRR、FRF、FFR、FFF、LRR、LRF、 LFR、LFF (32 種類型) 手動、追蹤、自動三種模式 顯示系統 彩色 TFT 7.0 吋.(177.8mm) 顯示模式 數位液晶顯示螢幕 480 x 234 pixels 解析度 24 bit 顯示顏色 顯示對比 150:1 (典型狀態) 背光亮度 300 nit (典型狀態) 8 x 18 div 波形顯示範圍 波形顯示模式 點, 向量...

  • Page 55: 故障處理

    顏色類別 正常、反相 簡體中文、繁體中文、英文、法文、德文、俄 語言 文、西班牙文、日文、韓文、義大利文 電源 100~240 VAC, CAT II, 自動選擇 輸入電壓 45Hz ~ 440Hz 交流電壓頻率範圍 最大 50VA 消耗功率 機械規格 323.1mm 尺寸 長 135.6mm 寬 157mm 高 2.5Kg 重量 故障處理 下面列舉了示波器在使用過程中可能出現的故障及排除方法。當您遇到 這些故障時，請按照相應的步驟進行處理，若不能處理，請即時與製造 商聯繫。 1. 如果按下電源鍵示波器仍黑屏，無任何顯示: (1) 檢查電源接頭是否接好。 (2) 檢查電源開關是否按實。 (3) 檢查保險絲是否熔斷。如需更換電源保險絲，請及時與製造商聯 繫，並將儀器返廠，由製造商授權的維修人員進行維修。...
  • Page 56 2. 採集信號後，畫面中並未出現相應波形: (1) 檢查探頭是否正確連接在信號連接線上。 (2) 檢查信號連接線是否正確連接在 BNC（通道連接器）上。 (3) 檢查探頭是否與待測物正常連接。 (4) 檢查待測物是否有信號產生。 (5) 重新採集一次信號。 3. 測量的電壓幅值比實際值大或者小（注意：此種情況一般在使用探頭 時才出現）: 檢查通道衰減係數是否與探頭實際使用的衰減比例相符。 4. 有波形顯示，但不能穩定下來: (1) 檢查觸發信源：檢查“觸發”功能表中的信源選擇是否與實際使 用的信號通道相符。 (2) 檢查是否為“假波”：當信號頻率很大（一般為 MHz）時，很 容易出現“假波”，此時應檢查當前時脈是否為穩定觸發的時 脈。 (3) 檢查觸發類型：一般信號應使用“邊沿觸發”方式，視頻信號應 使用“視頻觸發”方式。只有應用適合的觸發方式，波形才能穩 定顯示。 (4) 改變觸發釋抑設置。 5. 按下 鍵無任何顯示: 檢查 TRIGGER 功能表中的觸發方式是否為“正常”或“單次”， 且觸發電位是否超出波形觸發範圍外。如果是，將觸發電位居中或者 將觸發方式設置為“自動”。...

  • Page 57: 日常保養與清潔

    (2) 若顯示類型為向量，採樣點間以直線連接，可能造成波形階梯狀 顯示。將顯示類型設置為“點”顯示方式，即可解決。 7. 隨身碟不能被識別: (1) 檢查隨身碟是否可以正常工作。 (2) 確認使用的為 Flash 型 隨身碟，本儀器不支援硬碟型隨身碟。 (3) 確認使用的 隨身碟容量是否過大，本示波器推薦使用不超過 4GB 的 隨身碟。 (4) 重新啟動儀器後，再插入隨身碟進行檢查。 (5) 如果仍無法正常使用隨身碟，請與經銷商聯繫。 日常保養與清潔 1. 保養: 存放或放置儀器時，請勿使液晶顯示器長時間受陽光直射。 注意! 為避免損壞儀器或探頭，請勿將其置於霧氣、液體或溶劑中。 2. 清潔: 請根據使用情況經常對儀器和探頭進行清潔。方法如下: 拔掉電源，然後用溫和的清潔劑和水清洗，並確保儀器重新連接到電 源之前完全乾燥。 (1) 使用質地柔軟的抹布擦拭儀器和探頭外部的浮塵。清潔液晶顯示 幕時，注意不要劃傷透明的塑膠保護幕。 (2) 使用一塊用水浸濕的軟布清潔儀器，請注意斷開電源。如要更徹 底地清潔，可使用 75％異丙醇的水溶劑。 注意：...
  • Page 58 TINSE04 Ver.00 Made In Taiwan...
