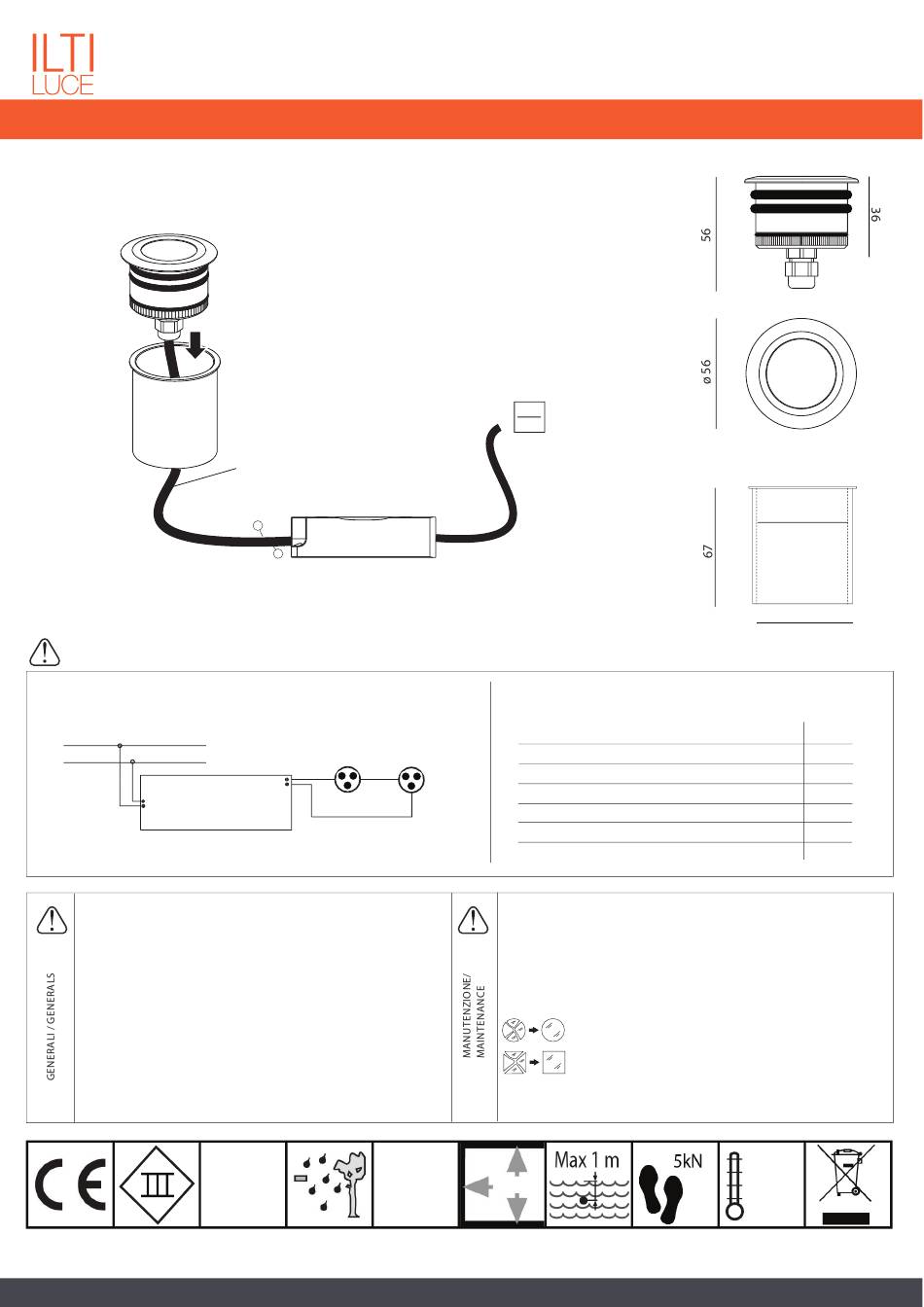

Lux 20 CS/TF ISTRUZIONI DI MONTAGGIO / INSTALLATION INSTRUCTIONS
Lux 20 CS/TF - BLUX0103_30_CS/TF
La morsettiera di alimentazione non è inclusa/the terminal block not included
Esempio di collegamento (connessione in serie)/
Example Of Connection (Serial Connection)
110V-240V*
50/60 Hz
L
N
WALIMLED08350
10W - 350mA
* Verificare la tensione di ingresso supportata dagli alimentatori / Verify the input tension supported from drivers
-L'installazione deve essere fatta da personale qualificato.
-Installation should be carried out by a suitable qualified installer.
-Non aprire il faretto
-Do not open the spot.
-In caso di guasti, previa autorizzazione al reso di ILTI Luce, il prodotto
non dovrà essere aperto, il pressacavo non deve essere smontato e il
cavo deve essere tagliato lasciandone almeno 10/15cm.
-In case of failure,upon a return authorization of ILTI LUCE, the
product will not have to be opened,the cable gland must not be
removed and the cable must be cut leaving at least 10/15cm
-Tutte le operazioni di cablaggio e manutenzione vanno eseguite con
l'interruttore generale in posizione OFF.
-All wiring and maintenance must be performed with the main switch
in the OFF position.
* solo per versione in ottone-versione TF max 35°C /Only for CS model-35°C for TF model
ILTI LUCE srl · Lungo Dora P. Colletta, 113/9· 10153 Torino (Italy); tel (39) 011 765 73 01; fax (39) 011 853855; www.iltiluce.com; ilti@signify.com
L=1mt (sez. 2x0,5mm )
2
OUT
-
XX350mA
+
max n°2 Lux spots 3x1,2W
connessione in SERIE
-
-
1
+
2 +
20m (40m tot.)
sez.cavo/cable section
1mm2
IP68
3,6W
si consiglia la conservazione delle seguenti istruzioni - we suggest you to keep this copy for your files
110-240V*
50~60Hz
IN
L
N
Alimentatori/ LED Drivers (SELV)
Codice/Code
non inclusi/not included
WALIMLED03350
-
WALIMLED08350
+
WALIMLED12350
WALI/DIMM/JOLLY
WBOKVAR
-Togliere tensione prima di eseguire operazioni di manutenzione.
-Disconnect main voltage before maintenace operation.
-Pulire periodicamente la superficie frontale del faretto.
Non utilizzare detersivi a base acida.
-Periodically clean the frontal part of the spot.
Do not use acid substances.
Caratteristiche/
Specifications
4W - 350mA
10W - 350mA
15W - 350mA
15W - 350mA - dimm
variatore/dimmer 1/10V
-Per un corretto funzionamento, l'apparecchio necessita di
relativo vetro di protezione integro.
-For a proper operation, thefitting requires its protective
undamaged glass.
-20˚C
LUXCASSA3
ø 49
ø 53
(mm)
n. faretti/
n.spots
1
2
4
4
/
max
50˚C*
MADE in ITALY_10 - 2018 (M)
