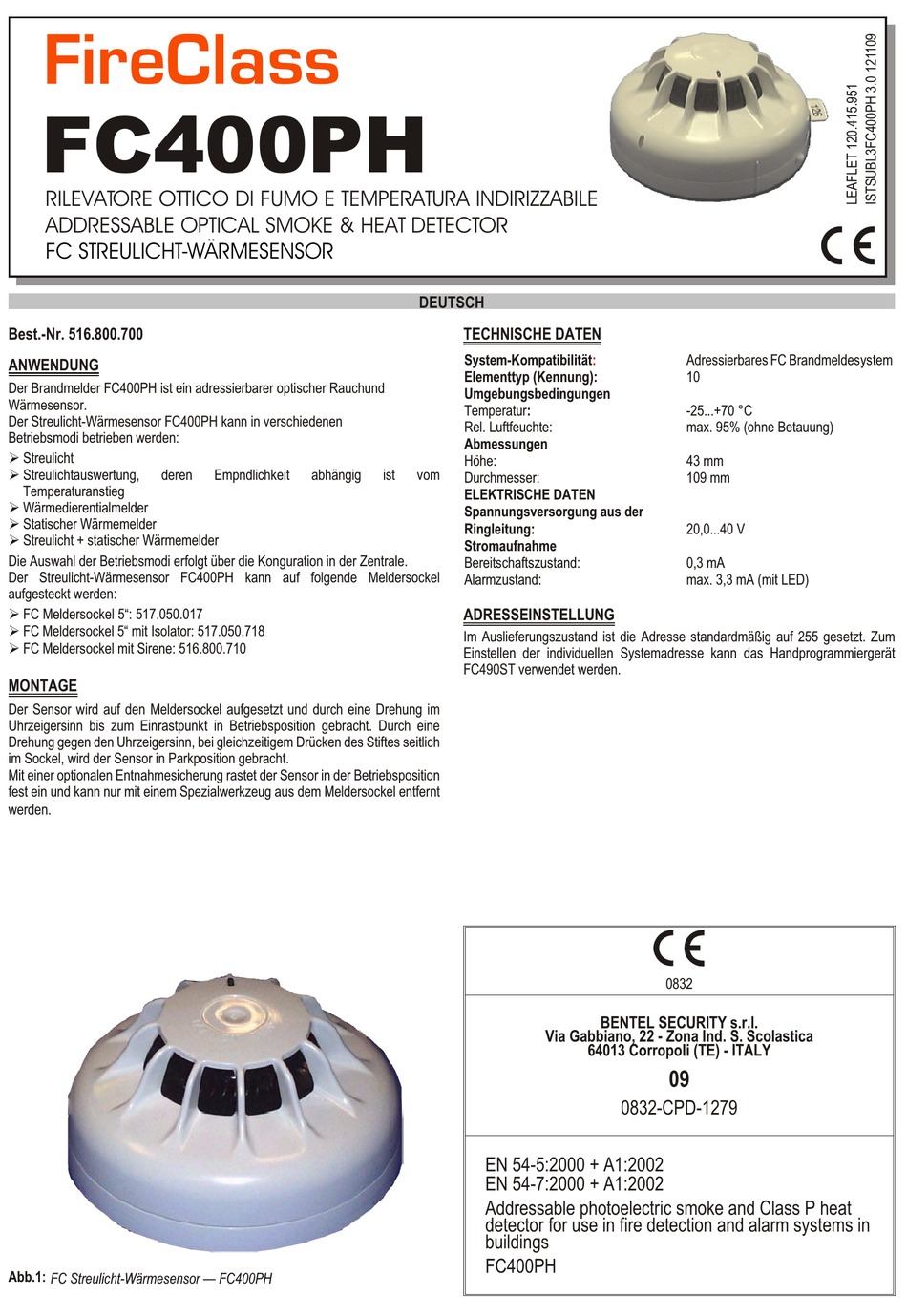

FireClass
FC400PH
RILEVATORE OTTICO DI FUMO E TEMPERATURA INDIRIZZABILE
ADDRESSABLE OPTICAL SMOKE & HEAT DETECTOR
FC STREULICHT-WÄRMESENSOR
Best.-Nr. 516.800.700
ANWENDUNG
Der Brandmelder FC400PH ist ein adressierbarer optischer Rauchund
Wärmesensor.
Der Streulicht-Wärmesensor FC400PH kann in verschiedenen
Betriebsmodi betrieben werden:
Ø Streulicht
Ø Streulichtauswertung,
deren
Temperaturanstieg
Ø Wärmedierentialmelder
Ø Statischer Wärmemelder
Ø Streulicht + statischer Wärmemelder
Die Auswahl der Betriebsmodi erfolgt über die Konguration in der Zentrale.
Der Streulicht-Wärmesensor FC400PH kann auf folgende Meldersockel
aufgesteckt werden:
Ø FC Meldersockel 5": 517.050.017
Ø FC Meldersockel 5" mit Iso la tor: 517.050.718
Ø FC Meldersockel mit Sirene: 516.800.710
MON TAGE
Der Sen sor wird auf den Meldersockel aufgesetzt und durch eine Drehung im
Uhrzeigersinn bis zum Einrastpunkt in Betriebsposition gebracht. Durch eine
Drehung gegen den Uhrzeigersinn, bei gleichzeitigem Drücken des Stiftes seitlich
im Sockel, wird der Sen sor in Parkposition gebracht.
Mit einer optionalen Entnahmesicherung rastet der Sen sor in der Betriebsposition
fest ein und kann nur mit einem Spezialwerkzeug aus dem Meldersockel entfernt
werden.
Abb.1:
FC Stre u licht-Wärme sen sor — FC400PH
Empndlichkeit
abhängig
ist
DEUTSCH
TECHNISCHE DATEN
Sys
tem-Kompatibilität:
Elementtyp (Kennung):
Umgebungsbedingungen
Temperatur:
Rel. Luftfeuchte:
Abmessungen
Höhe:
vom
Durchmesser:
ELEKTRISCHE DATEN
Spannungsversorgung aus der
Ringleitung:
Stromaufnahme
Bereitschaftszustand:
Alarmzustand:
ADRESSEINSTELLUNG
Im Auslieferungszustand ist die Adresse standardmäßig auf 255 gesetzt. Zum
Einstellen der individuellen Systemadresse kann das Handprogrammiergerät
FC490ST verwendet werden.
Via Gab bia no, 22 - Zona Ind. S. Sco la sti ca
EN 54-5:2000 + A1:2002
EN 54-7:2000 + A1:2002
Addressable photoelectric smoke and Class P heat
detector for use in fire detection and alarm systems in
buildings
FC400PH
Adressierbares FC Brandmeldesystem
10
-25...+70 °C
max. 95% (ohne Betauung)
43 mm
109 mm
20,0...40 V
0,3 mA
max. 3,3 mA (mit LED)
0832
BENTEL SECURITY s.r.l.
64013 Cor ro po li (TE) - ITALY
09
0832-CPD-1279
