Sutron XLink 100/500 Quick Start Manual

Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual

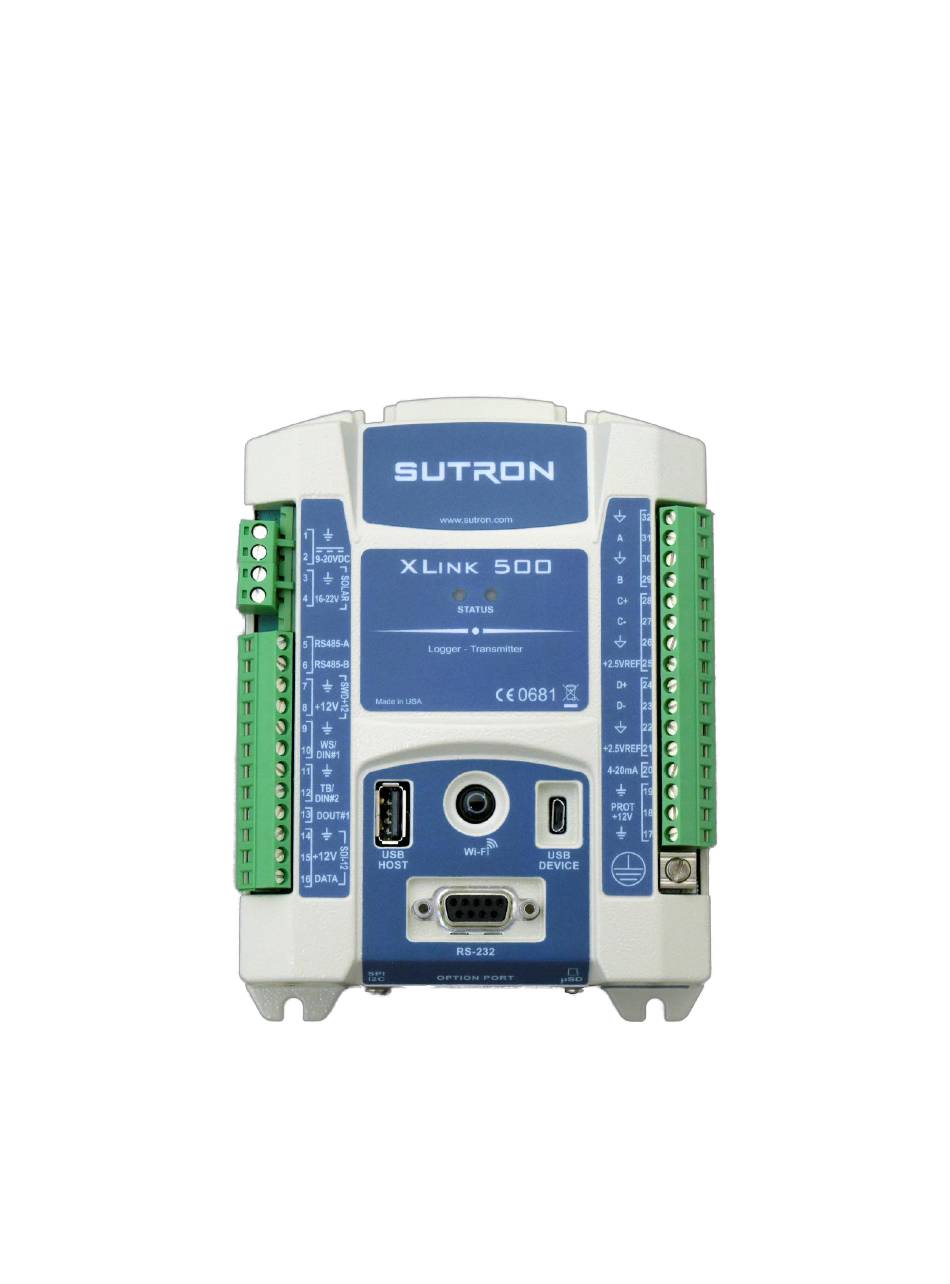

XLINK100/500
Quick Start Guide
Schnellstart-Anleitung
Guía de inicio rápido
Guide de démarrage rapide
Part No. 8800-1218 Rev C
November 21, 2018

Advertisement

loading
Need help?

Need help?

Do you have a question about the XLink 100/500 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Sutron XLink 100/500

Summary of Contents for Sutron XLink 100/500

  • Page 1 XLINK100/500 Quick Start Guide Schnellstart-Anleitung Guía de inicio rápido Guide de démarrage rapide Part No. 8800-1218 Rev C November 21, 2018...
  • Page 2 Table of Contents English …………………………………………………………………………………..……EN-1 Deutsch………………………………………………………………………………..……..DE-1 Español………………………………………………………………………………..………ES-1 Français ……………………………………………………………………………….……..FR-1...
  • Page 3 This quick start guide will show steps on how to • Install LinkComm software • Connect XLINK100/500 to a PC • Connect a Lufft WS400-UMB sensor to XLINK 100/500 • Setup measurement intervals and transmission content • Setup transmissions to HydrometCloud every 1 hour in MIS format •...
  • Page 4 Select “New Station” Select “Station type” as per the unit model Set “Connect type” to USB; “Device” shall automatically show MAC ID of XLINK 100/500 Press “Connect” to interact with the unit 4. LinkComm session with XLINK 100/500 via Wi-Fi Follow steps 3.1 and 3.2...
  • Page 5 “All Logged” to send data measured and logged after the last transmission. Alarms are used to send immediate notifications when sensor readings read a certain threshold; More details can be found in XLINK 100/500 operating manual EN-3 8800-1218 Rev C.
  • Page 6 Following step # 7.7, recording can be turned on the unit, by toggling the “Stop” symbol This completes the setup of the unit. 9. Get More Information Download the user manual from http://www.sutron.com/downloads.htm Watch YouTube Videos on Sutron Channel Contact Sutron customer service – service@sutron.com EN-4 8800-1218 Rev C.
  • Page 7 2.2. The modem should be handled in a clean environment to prevent any dirt accumulation or ESD damage. 3. To install the SIM card, 3.1. Remove the modem card from carrier board carefully. If the modem is installed in XLINK 100/500, remove power to XLINK 100/500, and carefully pull the cellular board out. CARRIER board U.FL cable...
  • Page 8 3.3. Flip the modem to correctly align the modem with respect to the carrier board. Make sure the U.FL cable is placed as shown in the pictures below. EN-6 8800-1218 Rev C.
  • Page 9 3.4. Aligning the pins on the modem board, gently push the modem into the carrier board. A good alignment is shown in the pictures below 3.5. Use LinkComm “Cell Diags” to verify that the new SIM card is working correctly. EN-7 8800-1218 Rev C.
  • Page 10 4. To remove the SIM card, 4.1. remove power to XLINK 100/500, if the cellular board is installed into the unit. 4.2. Place the cellular board on a clean surface, and remove the modem board from the carrier board. 4.3. Flip-over the modem board carefully without pulling the U.FL cable.
  • Page 11 Diese Kurzanleitung zeigt Ihnen Schritte, wie Sie folgende Schritte durchführen können • LinkComm-Software installieren • Verbinden Sie XLINK100/500 mit einem PC. • Schließen Sie einen Lufft WS400-UMB Sensor an einen XLINK 100/500 an. • Einrichtung von Messintervallen und Übertragungsinhalten • Einrichtung von Übertragungen zur HydrometCloud alle 1 Stunde im MIS-Format •...
  • Page 12 3. LinkComm Sitzung mit XLink 100/500 über USB Führen Sie die LinkComm-Anwendung aus und gehen Sie für die USB-Schnittstelle wie folgt vor: Wählen Sie "Neue Station" Wählen Sie "Stationstyp" entsprechend dem Gerätemodell. Stellen Sie "Verbindungstyp" auf USB ein; "Gerät" soll automatisch die MAC-ID von XLINK 100/500 anzeigen.
  • Page 13 Übertragung gemessene und protokollierte Daten zu senden. Alarme werden verwendet, um sofortige Benachrichtigungen zu senden, wenn die Sensormesswerte einen bestimmten Schwellenwert anzeigen; weitere Details finden Sie in der Bedienungsanleitung XLINK 100/500. DE-3 8800-1218 Rev C.
  • Page 14 Nach Schritt 7.7 kann die Aufzeichnung am Gerät durch Umschalten des Symbols "Stop" eingeschaltet werden. Damit ist die Einrichtung des Gerätes abgeschlossen. 9. Weitere Informationen erhalten Laden Sie das Benutzerhandbuch herunter unter http://www.sutron.com/downloads.htm YouTube-Videos auf dem Sutron Channel ansehen Kontaktieren Sie den Sutron-Kundendienst - service@sutron.com DE-4 8800-1218 Rev C.
  • Page 15 Anweisungen zur Installation und Entfernung der SIM-Karte Im Folgenden werden die Anweisungen zum Ein- und Ausbau von SIM-Karten für Sutron Cell Modems beschrieben. Sutron Cell Modems unterstützen nur die Größe "micro SIM". Beim Umgang mit der Sim-Karte und dem Modem ist Vorsicht geboten.
  • Page 16 3.4. Drehen Sie die Modem-Platine um, um das Modem in Bezug auf die Trägerplatine korrekt auszurichten. Vergewissern Sie sich, dass das U.FL-Kabel wie in den folgenden Bildern gezeigt verlegt ist. DE-6 8800-1218 Rev C.
  • Page 17 3.5. Richten Sie die Pins auf der Modemplatine aus und schieben Sie das Modem-Platine vorsichtig in die Trägerplatine. Eine gute Ausrichtung ist in den folgenden Bildern dargestellt. 3.6. Stecken Sie die Trägerplatine wieder in den XLINK100/500 und ziehen Sie die Schrauben an. 3.7.
  • Page 18 4. Um die SIM-Karte zu entfernen, 4.1. die Stromversorgung von XLINK 100/500 unterbrechen, wenn die Mobilfunkplatte in das Gerät eingebaut ist. 4.2. Legen Sie die Mobilfunkplatine auf eine saubere Oberfläche und entfernen Sie die Modemplatine von der Trägerplatine. 4.3. Drehen Sie die Modemplatine vorsichtig um, ohne am U.FL-Kabel zu ziehen.
  • Page 19 "USB Device" del XLINK 100/500. Wi-Fi - Pulse el botón Wi-Fi de la unidad para activar la zona activa XLINK 100/500; en el PC, seleccione la red Wi-Fi de las conexiones de red. El cable de la batería debe tener un fusible rápido en línea.
  • Page 20 3. Sesión de LinkComm con XLink 100/500 vía USB Ejecute la aplicación LinkComm y haga lo siguiente para la interfaz USB: 3.1. Seleccione "Nueva Estación". 3.2. Seleccione "Tipo de estación" según el modelo de la unidad. 3.3. Ajustar "Tipo de conexión" en USB; el "Dispositivo" mostrará automáticamente el MAC ID de XLINK 100/500.
  • Page 21 última transmisión. Las alarmas se utilizan para enviar notificaciones inmediatas cuando las lecturas de los sensores leen un determinado umbral; se pueden encontrar más detalles en el manual de instrucciones de XLINK 100/500. ES-3 8800-1218 Rev C.
  • Page 22 8.2. Esto completa la configuración de la unidad. 9. Obtenga más información 9.1. Descargue el manual de usuario de http://www.sutron.com/downloads.htm 9.2. Ver vídeos de YouTube en Sutron Channel 9.3. Póngase en contacto con el servicio de atención al cliente de Sutron – service@sutron.com ES-4 8800-1218 Rev C.
  • Page 23 2.2. El módem debe manejarse en un entorno limpio para evitar la acumulación de suciedad o daños por ESD. 3. Para instalar la tarjeta SIM, 3.1. Retire la placa “Modem Board” con cuidado. Si el módem está instalado en XLINK 100/500, desconecte la fuente de alimentación del XLINK 100/500 y extraiga cuidadosamente la tarjeta celular.
  • Page 24 3.3. Dé la vuelta al “Módem Board” para alinearlo correctamente con respecto al “Carrier Board”. Asegúrese de que el cable U.FL esté colocado como se muestra en las imágenes de abajo. ES-6 8800-1218 Rev C.
  • Page 25 3.4. Alineando los pines del “Modem Board”, empuje suavemente el módem dentro del “Carrier Board”. Una buena alineación se muestra en las siguientes imágenes. 3.5. En la pestaña “Otros Ajustes” de LinkComm, utilice “Cell Diags" para verificar que la nueva tarjeta SIM funciona correctamente.
  • Page 26 4. Para extraer la tarjeta SIM, 4.1. Desconecte la alimentación de XLINK 100/500, si la tarjeta celular está instalada en la unidad. 4.2. Coloque la placa “Carrier Board” sobre una superficie limpia y retire la placa “Módem Board” del “Carrier Board”.
  • Page 27 "USB Device" sur XLINK 100/500 2. Wi-Fi – Appuyez sur le bouton Wi-Fi de l'appareil pour activer le point d'accès XLINK 100/500 ; Sur le PC, sélectionnez le réseau Wi-Fi dans les connexions réseau. Le câble de batterie doit avoir un fusible rapide en ligne.
  • Page 28 3. Session LinkComm avec XLink 100/500 via USB Exécutez l'application LinkComm et procédez comme suit pour l'interface USB : 3.1. Sélectionnez "Nouvelle Station". 3.2. Sélectionnez "Type de station" selon le modèle de l'appareil 3.3. Réglez "Type de connexion" sur USB ; " Périphérique" doit automatiquement afficher le MAC ID du XLINK 100/500.
  • Page 29 5. Connecter et configurer le capteur 5.1. Allez dans l'onglet "Mesures" dans LinkComm 5.2. Sélectionnez "Actif" pour activer la mesure "M1" et appuyez sur " modèle de capteur capteur " pour les réglages prédéfinis des capteurs. 5.3. Filtrez "Lufft" comme fabricant et "SDI-12" comme interface et sélectionner "WS400-UMB" comme modèle ;...
  • Page 30 8.2. Ceci termine la configuration de l'appareil. 9. Obtenir plus d'informations 9.1. Téléchargez le manuel d'utilisation à partir de http://www.sutron.com/downloads.htm 9.2. Regardez des vidéos YouTube sur Sutron Channel 9.3. Contactez le service client Sutron – service@sutron.com FR-4 8800-1218 Rev C.
  • Page 31 3. Pour installer la carte SIM, 3.1. Retirez avec précaution la carte modem de la carte mère. Si le modem est installé dans XLINK 100/500, coupez l'alimentation de XLINK 100/500 et retirez soigneusement la carte cellulaire. Carte CARRIER Câble U.FL Carte modem 3.2.
  • Page 32 3.3. Tournez le modem pour l'aligner correctement par rapport à la carte porteuse. Assurez-vous que le câble U.FL est placé comme indiqué sur les photos ci-dessous. FR-6 8800-1218 Rev C.
  • Page 33 3.4. En alignant les broches de la carte modem, poussez doucement le modem dans la carte porteuse. Un bon alignement est montré dans les images ci-dessous 3.5. Utilisez LinkComm "Cell Diags" pour vérifier que la nouvelle carte SIM fonctionne correctement. FR-7 8800-1218 Rev C.
  • Page 34 4. Pour retirer la carte SIM, 4.1. couper l'alimentation du XLINK 100/500, si la carte cellulaire est installée dans l'appareil. 4.2. Placez la carte cellulaire sur une surface propre et retirez la carte modem de la carte porteuse. 4.3. Tournez la carte modem avec précaution sans tirer sur le câble U.FL.
  • Page 36 www.otthydromet.com...
