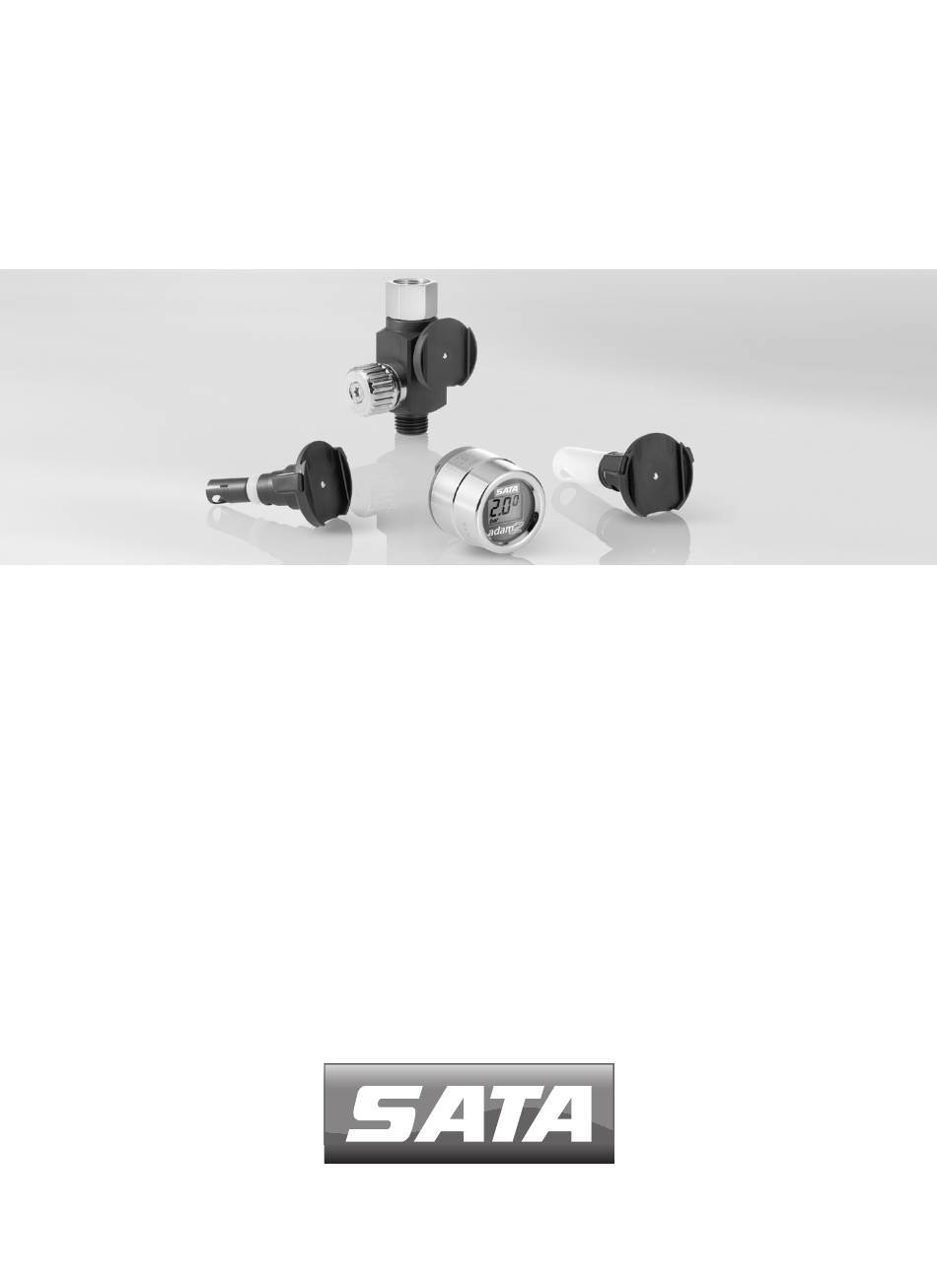

- Page 1 SATA adam 2 SATA adam 2 mini, SATA adam 2 display, SATA adam 2 U Betriebsanleitung | Упътване за работа | 使用说明书 | Návod k použití Betjeningsvejledning | Kasutusjuhend | Operating Instructions Instruc- ciones de servicio | Käyttöohje | Mode d'emploi | Οδηγίες λειτουργίας...
- Page 2 Index [A | DE] Betriebsanleitung | deutsch ............5 [BG] Упътване за работа | български ..........17 [CN] 使用说明书 | 中文 ................. 29 [CZ] Návod k použití | čeština ............... 39 [DK] Betjeningsvejledning | dansk ............51 [EE] Kasutusjuhend | eesti ..............63 [EN] Operating Instructions | english ............
- Page 3 [1-4] [1-1] [1-2] [1-3] [1-6] [1-6] [1-5] [1-5] [1-6] [1-8] [1-7] [1-7] [1-7] [1-9] [1-10] [2-3] [2-1] [2-3] [2-4] [2-2] [2-4] [2-2] [2-1] [3-3] [3-1] [3-2] [3-4] [3-5]...
-
Page 5: Table Of Contents
Betriebsanleitung Druckregeleinheiten SATA adam 2, SATA adam 2 U Inhaltsverzeichnis [Originalfassung: Deutsch] Symbole ........5 Batterie ersetzen ....11 Technische Daten ..... 5 10. Beheben von Störungen ..12 Lieferumfang ......6 11. Entsorgung ......13 Aufbau ........6 12. Kundendienst ......13 Bestimmungsgemäße... -
Page 6: Lieferumfang
Betriebsanleitung Druckregeleinheiten SATA adam 2, SATA adam 2 U Lieferumfang SATA SATA SATA SATA Komponente adam 2 adam 2 adam 2 adam 2 U display dock mini dock dock Produkt SATA adam 2 SATA adam 2 mini SATA adam 2 display SATA adam 2 U Im Lieferumfang ist eine Batterie RENATA CR2032 enthalten. -
Page 7: Sicherheitshinweise
Betriebsanleitung Druckregeleinheiten SATA adam 2, SATA adam 2 U Sicherheitshinweise 6.1. Allgemeine Sicherheitshinweise Warnung! Vorsicht! • Lesen Sie vor Gebrauch dieses Gerätes auch alle Sicherheitshinweise und die Betriebsanleitung der Lackierpistole aufmerksam und vollstän- dig durch. Die Sicherheitshinweise und vorgegebenen Schritte sind einzuhalten. - Page 8 Warnung! Explosionsgefahr! Folgende Verwendungen und Handlungen führen zum Verlust des Explosionsschutzes und sind daher verboten: • Druckregeleinheitem SATA adam 2 nicht mit der Lackierpistole zusam- men in explosionsgefährdete Bereiche der Ex-Zone 0 bringen und oder einsetzen! • Verwendung von Löse- und Reinigungsmitteln, die auf halogenisierten Kohlenwasserstoffen basieren! Die dabei auftretenden chemischen Reaktionen können explosionsartig erfolgen!
-
Page 9: Inbetriebnahme
Warnung! Explosionsgefahr! Folgende Verwendungen und Handlungen führen zum Verlust des Explosionsschutzes und sind daher verboten: • Batteriewechsel innerhalb explosionsgefährdeter Bereiche! • Einbau einer anderen Batterie als CR 2032, Fa. RENATA (SATA Art. Nr. 160739)! Inbetriebnahme [2] Warnung! Vorsicht! • Vor Erst-Montage einer Druckregeleinheit SATA adam 2 Lackierpistole vom Druckluftnetz abkoppeln! • Achten Sie auf festen Sitz der Verschraubungen. -
Page 10: Reinigen Der Druckregeleinheiten
• Nach dem Reinigen Lackierpistole und Farbkanal, Luftdüse inkl. Gewin- de und Fließbecher sowie das dock Verbindungsmodul mit sauberer Druckluft trocken blasen! • SATA adam 2 display - so wie auch Lackierpistolen - niemals in Reinigungsflüssigkeit tauchen! • SATA adam 2 display ausschließlich mit einem reinigungsmit- telgetränkten Tuch reinigen. -
Page 11: Batterie Ersetzen
Betriebsanleitung Druckregeleinheiten SATA adam 2, SATA adam 2 U Warnung! Vorsicht! • Display ausschließlich zum Wechseln der Batterie öffnen! Hinweis! • Weitere Tipps zur Reinigung: www.sata.com/TV . Batterie ersetzen [5] Warnung! Explosionsgefahr! • Batterie ausschließlich außerhalb explosionsgefährdeter Bereiche wechseln! • Sicherheitshinweise in Kapitel 6.4 beachten! Es dürfen ausschließlich Batterien der Fa. -
Page 12: Beheben Von Störungen
Betriebsanleitung Druckregeleinheiten SATA adam 2, SATA adam 2 U nigungsflüssigkeiten zu verhindern [5-3]. 7. Rastclip und kleinen O-Ring bei Bedarf wechseln. Flache Seite des Rastclips muss sichtbar sein [ohne Abbildung]. 10. Beheben von Störungen Störung Ursache Abhilfe Druck wird nicht • Display nicht im Ver- • Display bis Rastung... -
Page 13: Entsorgung
• Montage- und Demontagearbeiten 14. Ersatzteile Art. Nr. Benennung 160739 Batterieset für SATA adam 2 und SATA adam 2 mini 160788 SATA adam 2 dock (außer SATAjet 5000 B) 160796 2 Stück SATA adam 2 dock (außer SATAjet 5000 B) 211565 SATA adam 2 dock für SATAjet 5000 B... -
Page 14: Konformitätserklärung
160697 SATA adam 2 display (psi) 162164 5x Rastclip 162172 2x O-Ring 162081 5x dock protect 195214 SATA adam 2 U (Luftmikrometer G 1/4 mit adam 2 display >bar<) 195222 SATA adam 2 U (Luftmikrometer G 1/4 mit adam 2 display >psi<) - Page 15 Betriebsanleitung Druckregeleinheiten SATA adam 2, SATA adam 2 U DEKRA Certification B.V. Meander 1051 6825 MJ Arnhem Einschlägige EG-Richtlinien: • EN 60079-0:2013, EN 60079-11:2012, EN 60079-26:2007 • EG Maschinenrichtlinie 2006/42/EG • EG-Richtlinie 94/9/EG Geräte und Schutzsysteme zur bestimmungs- gemäßen Verwendung in explosionsgefährdeten Bereichen gültig bis 19.04.2016...
-
Page 17: Символи
Инструкция за работа SATA adam 2, SATA adam 2 U Съдържание [оригинален вариант: немски] Символи ........ 17 Смяна на батерията ..... 23 Технически данни ....17 10. Отстраняване на повреди ..24 Обем на доставката ..... 18 11. Изхвърляне ......25 Конструкция... -
Page 18: Обем На Доставката
Инструкция за работа SATA adam 2, SATA adam 2 U Обем на доставката SATA SATA SATA SATA Компонент adam 2 adam 2 adam 2 adam 2 U display dock mini dock dock Продукт SATA adam 2 SATA adam 2 mini... -
Page 19: Указания За Безопасност
Инструкция за работа SATA adam 2, SATA adam 2 U Указания за безопасност 6.1. Общи указания за безопасност Предупреждение! Внимание! • Преди упореба на уреда прочетете внимателно и пълно всички инструкции за безопасност и ръководството за експлоатация на пистолета за лакиране. Спазвайте инструкциите за безопасност и... - Page 20 щитата и поради това са забранени: • Не поставяйте и или не използвайте блоковете за регулиране на налягането SATA adam 2 заедно с пистолета за лакиране във взри- воопасни области на зона на взривоопасност 0! • Използване на разтворители и почистващи препарати на базата...
-
Page 21: Пускане В Експлоатация
Пускане в експлоатация [2] Предупреждение! Внимание! • Преди първоначалния монтаж на блок за регулиране на налягането SATA adam 2 отделете пистолета за лакиране от мрежата за сгъстен въздух! • Внимавайте за неподвижността на винтовите връзки. Стъпка 1. - 4. важи само за SATA adam 2 (mini) 5. -
Page 22: Почистване На Блоковете За Регулиране На Налягане
1] и настройте входящото налягане на пистолета с регулиращото крило [4-2], отново пуснете скобата за изтегляне. • При SATA adam 2 U изтеглете напълно скобата на спусъка [4-1] – въздушният микрометър на бояджийския пистолет трябва да бъде напълно отворен – и настройте входното налягане на пистолета... -
Page 23: Смяна На Батерията
дул dock трябва да бъдат изсушени с чист въздух под наляга- не! • Никога не потапяйте SATA adam 2 display - както и пистолетите за лакиране - в течност за почистване! • Почиствайте SATA adam 2 display само с кърпа, напоена с по- чистващ... -
Page 24: Отстраняване На Повреди
Инструкция за работа SATA adam 2, SATA adam 2 U В зависимост от индикацията и използването батерията трябва да бъде поставена в рамките на следните периоди от време: индикация: символ на батерия 4-5 седмици удивителен знак (мигащ) 2-3 седмици индикация "Lo "... -
Page 25: Изхвърляне
Инструкция за работа SATA adam 2, SATA adam 2 U Дисплеят не • Регулиращата перка • Поставете регулира- може да се сва- не е в средно поло- щата перка в средно ли или се сваля жение положение, глава 7.1 много трудно... -
Page 26: Сервиз
14. Резервни части Ката- Наименование ложен 160739 Комплект батерии за SATA adam 2 и SATA adam 2 mini 160788 SATA adam 2 dock (außer SATAjet 5000 B) 160796 2 броя SATA adam 2 dock (с изключение на SATAjet 5000 B) 211565 SATA adam 2 dock за... -
Page 27: Декларация За Съответствие
Наименование ложен 162172 2x O-пръстена 162081 5x dock protect 195214 SATA adam 2 U (въздушен микрометър G 1/4 с adam 2 display >bar<) 195222 SATA adam 2 U (въздушен микрометър G 1/4 с adam 2 display >psi<) 195230 SATA adam 2 U dock (без дисплей) 195925 SATA dock, G 1/8 външна... - Page 28 Инструкция за работа SATA adam 2, SATA adam 2 U Съответни директиви на ЕО: • EN 60079-0:2013, EN 60079-11:2012, EN 60079-26:2007 • Директива за машини на ЕО 2006/42/EО • Директива 94/9/EО Съоръжения и системи за защита, предназ- начени за експлоатация в потенциално експлозивна атмосфера, валидна...
-
Page 29: 标记
SATA adam 2，SATA adam 2U调压表操作说明书 目录 [原版: 德语] 标记 ........29 电池的更换 ......34 技术参数 ......... 29 10. 故障排除 ......... 35 交货标准 ......... 30 11. 废物处理 ......... 35 技术构造 ......... 30 12. 售后服务 ......... 36 设计用途 ......... 30 13. 保修 / 责任 ......36 安全说明... -
Page 30: 交货标准
5000 B [1-8] O 型环 | 请定期使用高性能 [1-2] SATA adam 2 dock 连接模 润滑油（订货号: 48173）进 块，适用于 SATAjet 5000 B 行润滑 [1-3] SATA adam 2 mini dock 迷 [1-9] 固定锁扣 你型底座，用于连接SATA迷 [1-10] 数字显示表 你小修补喷枪 [1-4] SATA adam 2 U dock [1-5] 调节翼... - Page 31 SATA adam 2，SATA adam 2U调压表操作说明书 警告! 注意! • 请保存好随附的所有说明文件，移交该设备给他人时必须连同说明文件一 同提供。 • 请务必阅读相应的SATA喷枪的使用说明！ 6.2. 特别安全建议 警告! • 应遵守当地的安全、事故预防和环境保护条例! • 只能由专业人员进行使用、清洁和维护! • 严禁因吸毒、酗酒、药物或其他原因导致反应能力降低的人员使用本设 备！ • 切勿在零部件损坏或缺失的情况下使用本设备！尤其是只能在旋紧固定 螺栓 (参见第 7 章) 后才能使用！ • 每次使用前请检查设备，必要时加以维修！ • 设备一旦损坏应立即停止使用，并应切断其与压缩空气的连接！ • 切勿擅自改装设备，或对其进行技术性改造！ • 只允许使用SATA原装零件或配件! • 切勿喷涂含酸、碱或汽油的涂料！ • 切勿在有火种，如明火、点燃的香烟或非防爆电子设备的区域内使用本设...
-
Page 32: 使用
II 2 G Ex ia IIC T4 防爆标志 装置类别 设备类别 气体类别 耐热等级 设备类别 点火保护方式 IECEx 标签：IECEx KEM 09.0075 警告！爆炸危险！ 以下应用和操作会导致防爆功能丧失，因此受到禁止： • 在有爆炸危险的区域内更换电池！ • 安装非Renata CR 2032型电池（订货号：160739）！ 使用 [2] 警告! 注意! • 安装SATA adam 2 数字调压表前请断开喷枪气源。 • 请确保所有螺栓已经旋紧。 第1 - 4步 仅适用于SATA adam 2 数字调压表（或迷你型数字调压表）... -
Page 33: 气压表的清洁
安装： • 将调节翼 [3-4] 置于 中位。 • 将显示表 [3-5] 位置正确地装入滑槽中，并朝下推至卡住。 7.2. 调节喷枪进气气压 [4] 注意！ • 完全扣动扳机[4-1]，用调节翼[4-2] 调节喷枪进气气压，然后松开扳机。 • 当为 SATA adam 2 U 时，完全拔下扳机 [4-1] – 油漆喷枪上的空气测微 计必须完全打开–并且根据[4-3] 调节喷枪输入压力，并再次松开扳机。 • 如果不能达到所需的喷枪进气压力，请提高气源气压；高气压将会增加扳 机阻力。 气压表的清洁 警告! 注意! • 在洗枪机中清洗喷枪前请确保要取下SATA adam 2 显示表（参见章节... -
Page 34: 电池的更换
SATA adam 2，SATA adam 2U调压表操作说明书 警告! 注意! • 只能用蘸有清洁剂的布来擦拭 SATA adam 2 显示表。然后用高性能 润滑油 (订货号：48173)润滑O 型环[1-6]。 • 请使用中性清洁液 (pH 值为6 到 8)！ • 不要使用酸、碱、酸洗剂、回收的清洁剂或其它有侵蚀性的清洁剂如 甲苯清洗喷枪！ • 不得用尖尖的、锋利的或粗糙的物品来清洁 SATA adam 2 display 上的 显示屏！ • 请只在需要更换电池时才打开显示屏！ 注意！ • 更多清洗贴士请访问：www.sata.com/TV。 电池的更换 [5] 警告！爆炸危险！... -
Page 35: 故障排除
SATA adam 2，SATA adam 2U调压表操作说明书 [5-3]。 7. 必要时更换固定锁扣和小O型环。固定锁扣平整的一面必须可见 [无图] 。 10. 故障排除 故障 原因 矫正措施 不显示压力 • 显示表未正确装在底 • 将显示表推入至卡 座上 住，第7.1章 • 电池已空 • 更换电池 无法或很难取下 • 调节翼不在水平的中心 • 将调节翼置于水平的 显示表 位置 中心位置，第7.1章。 • 滑槽被堵塞。 • 清洁滑槽。 • 固定锁扣没有扣紧。... -
Page 36: 售后服务
14. 配件 订货号 产品描述 160739 SATA adam 2 和 SATA adam 2 mini 电池套装 160788 SATA adam 2 dock (außer SATAjet 5000 B) 160796 2 个 SATA adam 2 dock （SATAjet 5000 B 除外） 211565 SATA adam 2 dock，适用于 SATAjet 5000 B 211573 2 个适用于... -
Page 37: 符合标准声明
SATA adam 2，SATA adam 2U调压表操作说明书 订货号 产品描述 195214 SATA adam 2 U 通用型数字气压表（ G 1/4螺纹、带 adam 2 显示表的气压表 >巴<） 195222 SATA adam 2 U 通用型数字气压表（ G 1/4螺纹、带 adam 2 显示表的气压表 >psi<） 195230 SATA adam 2 U dock 底座（无显示表） 195925 SATA dock 底座, G 1/8 公螺纹... - Page 38 SATA adam 2，SATA adam 2U调压表操作说明书 • EU 指令 2014/34/EU 易爆环境中设备和保护系统的规定用途，有效期至 2016 年 4 月 20 日 采用的协调标准： • DIN EN 1127-1:2011“防爆第1部分：基本概念与方法” • DIN EN 13463-1:2009 “适合在易爆区域中使用的非电气设备——第 1 部 分：基础与要求” • DIN EN ISO 12100:2011；“机器的安全，一般要求” • DIN EN 1953:2013 “涂装材料的喷涂和应用设备——安全要求” 采用的德国国家标准：...
-
Page 39: Symboly
Návod k obsluze jednotek pro regulaci tlaku SATA adam 2, SATA adam 2 U Obsah [původní verze: v němčině] Symboly ........39 Výměna baterie ...... 45 Technické údaje ..... 39 10. Odstranění poruch ....45 Obsah dodávky ...... 40 11. Likvidace ........ 46 Složení... -
Page 40: Obsah Dodávky
Návod k obsluze jednotek pro regulaci tlaku SATA adam 2, SATA adam 2 U Obsah dodávky SATA SATA SATA SATA Komponenta adam 2 adam 2 adam 2 adam 2 U display dock mini dock dock Produkt SATA adam 2 SATA adam 2 mini... -
Page 41: Bezpečnostní Pokyny
Návod k obsluze jednotek pro regulaci tlaku SATA adam 2, SATA adam 2 U Bezpečnostní pokyny 6.1. Všeobecné bezpečnostní pokyny Varování! Pozor! • Před použitím tohoto přístroje si pozorně přečtěte všechny bezpečnostní pokyny a celý návod k použití lakovací pistole. Bezpečnostní pokyny a stanovené... - Page 42 Návod k obsluze jednotek pro regulaci tlaku SATA adam 2, SATA adam 2 U 6.3. Osobní ochranné vybavení Varování! • Při používání přístroje, jakož i při čištění a údržbě vždy noste schvále- nou ochranu dýchacích cest a očí a rovněž vhodné ochranné rukavice, pracovní...
-
Page 43: Uvedení Do Provozu
Návod k obsluze jednotek pro regulaci tlaku SATA adam 2, SATA adam 2 U Varování! Nebezpečí výbuchu! Následující použití a úkony vedou k zániku ochrany před výbuchem, a proto jsou zakázané: • Výměna baterií v prostředích s nebezpečím výbuchu! • Vložení jiné baterie než CR 2032, Fa. RENATA (SATA výr. č. -
Page 44: Čištění Jednotek Pro Regulaci Tlaku
Návod k obsluze jednotek pro regulaci tlaku SATA adam 2, SATA adam 2 U 7.2. Nastavení vstupního tlaku pistole [4] Upozornění! • U SATA adam 2 (mini) úplně odtáhněte spoušť [4-1] a vstupní tlak pis- tole nastavte pomocí regulační páčky [4-2] , spoušť opět pusťte. -
Page 45: Výměna Baterie
Návod k obsluze jednotek pro regulaci tlaku SATA adam 2, SATA adam 2 U Upozornění! • Další tipy k čištění: www.sata.com/TV. Výměna baterie [5] Varování! Nebezpečí výbuchu! • Baterii vyměňujte pouze mimo prostředí s nebezpečím výbuchu! • Dodržujte bezpečnostní pokyny, uvedené v kapitole 6.4! Používat se mohou pouze baterie firmy RENATA (CR2032). -
Page 46: Likvidace
Návod k obsluze jednotek pro regulaci tlaku SATA adam 2, SATA adam 2 U Nezobrazuje se • Displej se nezaaretoval • Displej zasuňte až na údaj o tlaku ve spojovacím modulu doraz, kapitola 7.1 dock • Vyměňte baterii • Vybitá baterie Displej se nedá... -
Page 47: Zákaznický Servis
Návod k obsluze jednotek pro regulaci tlaku SATA adam 2, SATA adam 2 U 12. Zákaznický servis Příslušenství, náhradní díly a technickou podporu získáte u svého prodej- ce SATA. 13. Záruka / ručení Platí všeobecné obchodní podmínky SATA a případné další smluvní do- hody, jakož... -
Page 48: Prohlášení O Shodě
Návod k obsluze jednotek pro regulaci tlaku SATA adam 2, SATA adam 2 U Výr. č. Název 195214 SATA adam 2 U (vzduchový mikrometr G 1/4 s displejem adam 2 >bar<) 195222 SATA adam 2 U (vzduchový mikrometr G 1/4 s displejem adam 2 >psi<) - Page 49 Návod k obsluze jednotek pro regulaci tlaku SATA adam 2, SATA adam 2 U • Směrnice 94/9/ES o sbližování právních předpisů členských států, týka- jících se zařízení a ochranných systémů, určených k použití v prostředí s nebezpečím výbuchu, platná do 19. 4. 2016 •...
-
Page 51: Symboler
Driftsvejledning til trykreguleringsenhederne SATA adam 2, SATA adam 2 U Indholdsfortegnelse [Original tekst: Tysk] Symboler ........ 51 Udskift batteriet ...... 57 Tekniske data ......51 10. Udbedring af fejl ..... 57 Samlet levering ....... 52 11. Bortskaffelse ......58 Opbygning ......52 12. -
Page 52: Samlet Levering
Driftsvejledning til trykreguleringsenhederne SATA adam 2, SATA adam 2 U Samlet levering SATA SATA SATA SATA Komponenter adam 2 adam 2 adam 2 adam 2 U display dock mini dock dock Produkt SATA adam 2 SATA adam 2 mini SATA adam 2 display SATA adam 2 U Den samlede levering indeholder et RENATA CR2032 batteri. -
Page 53: Sikkerhedshenvisninger
Driftsvejledning til trykreguleringsenhederne SATA adam 2, SATA adam 2 U Sikkerhedshenvisninger 6.1. Generelle sikkerhedshenvisninger Advarsel! Forsigtig! • Inden sprøjtepistolen tages i brug, skal brugeren have læst og forstået betjeningsvejledningen. Instrukserne i betjeningsvejledningen og sikker- hedshenvisningerne skal overholdes. • Opbevar alle vedlagte dokumenter og videregiv kun sprøjtepistolen med disse dokumenter. - Page 54 Driftsvejledning til trykreguleringsenhederne SATA adam 2, SATA adam 2 U 6.3. Personligt beskyttelsesudstyr Advarsel! • Brug altid godkendt åndedrætsværn og sikkerhedsbriller samt beskyt- telseshandsker og arbejdstøj og -sko ved anvendelse, rengøring og vedligeholdelse af sprøjtepistolen! 6.4. Anvendelse i eksplosionsfarlige områder Sprøjtepistolen må...
-
Page 55: Ibrugtagning
Advarsel! Eksplosionsfare! Følgende anvendelser og handlinger fører til, at eksplosionsbe- skyttelsen går tabt, og er derfor forbudte: • Batteriskift i eksplosionsfarlige områder! • Montering af andet batteri end CR 2032, Fa. Renata (SATA art. nr. 160739)! Ibrugtagning [2] Advarsel! Forsigtig! • Inden første montering af en trykreguleringsenhed SATA 2 adam 2 skal... -
Page 56: Rengøring Af Trykreguleringsenhederne
Driftsvejledning til trykreguleringsenhederne SATA adam 2, SATA adam 2 U 7.2. Indstil pistolindgangstrykket [4] OBS! • Træk ved SATA adam 2 (mini) aftrækkeren helt af [4-1] og indstil pisto- lindgangstrykket med reguleringsskruen [4-2], slip aftrækkeren igen. • Bei SATA adam 2 U aftrækkerbøjle helt tilbagetrukket [4-1] – Luftmikro- meter på... -
Page 57: Udskift Batteriet
Driftsvejledning til trykreguleringsenhederne SATA adam 2, SATA adam 2 U OBS! • Flere tips til rengøring: www.sata.com/TV. Udskift batteriet [5] Advarsel! Eksplosionsfare! • Skift kun batteriet uden for eksplosionsfarlige områder! • Overhold altid sikkerhedsinstruktionerne i kapitel 6.4! Der må udelukkende anvendes batterier fra firmaet RENATA (CR2032). Anvend batterisæt (art. nr. 160739) med batteri, O-ringe, befæstigel- sesclips, gribebånd og specialværktøj. -
Page 58: Bortskaffelse
Driftsvejledning til trykreguleringsenhederne SATA adam 2, SATA adam 2 U Trykket vises • Display er ikke gået i • Skub displayet ind, ikke indgreb i koblingsmodu- indtil det siger klik, let dock kapitel 7.1 • Batteriet er tomt • Udskift batteriet Displayet kan • Reguleringsskruen er... -
Page 59: Kundeservice
SATA hæfter ikke for: • Manglende overholdelse af rengøringsforskrifter (se kapitel 8) • Indtrængen af væsker, hvis SATA adam 2-displayet ikke er drejet helt til (se kapitel 9) • Andre manglende overholdelser af brugsanvisningen • Ukorrekt anvendelse af produktet... -
Page 60: Overensstemmelseserklæring
Driftsvejledning til trykreguleringsenhederne SATA adam 2, SATA adam 2 U Art. nr. Betegnelse 195214 SATA adam 2 U (luftmikrometer G 1/4 med adam 2 display >bar<) 195222 SATA adam 2 U (luftmikrometer G 1/4 med adam 2 display >psi<) 195230 SATA adam 2 U dock (uden display) 195925 SATA dock, G 1/8 Udvendigt gevind 15. - Page 61 Driftsvejledning til trykreguleringsenhederne SATA adam 2, SATA adam 2 U • EF-maskindirektivet 2006/42/EF • EF Direktiv 94/9/EF - Materiel og sikringssystemer til anvendelse i eks- plosionsfarlig atmosfære gyldig indtil 19.4.2016 • EF Direktiv 2014/34/EF - Materiel og sikringssystemer til anvendelse i eksplosionsfarlig atmosfære gyldig indtil 20.4.2016...
-
Page 63: Sümbolid
Rõhuregulaatorite SATA adam 2 ja SATA adam 2 U kasutusjuhend Sisukord [originaalsõnastus: saksakeelne] Sümbolid ........ 63 Patarei vahetus ...... 69 Tehnilised andmed ....63 10. Rikete kõrvaldamine ....69 Tarnekomplekt ......64 11. Jäätmekäitlus ......70 Konstruktsioon ......64 12. Kliendiabi- ja teeninduskes- Sihipärane kasutamine ... -
Page 64: Tarnekomplekt
Rõhuregulaatorite SATA adam 2 ja SATA adam 2 U kasutusjuhend Tarnekomplekt SATA SATA SATA SATA Komponendid adam 2 adam 2 adam 2 adam 2 U display dock mini dock dock Toode SATA adam 2 SATA adam 2 mini SATA adam 2 display SATA adam 2 U Patarei RENATA CR2032 kuulub tarnekomplekti. -
Page 65: Ohutusjuhised
Rõhuregulaatorite SATA adam 2 ja SATA adam 2 U kasutusjuhend Ohutusjuhised 6.1. Üldised ohutusjuhised Hoiatus! Ettevaatust! • Lugege enne selle seadme kasutamist tähelepanelikult ja täielikult läbi ka värvipüstoli kõik ohutusjuhised ja kasutusjuhend. Ohutusjuhistest ja kindlaksmääratud töövõtetest tuleb kinni pidada. • Hoidke kõik kaasasolevad dokumendid alles ja andke seade edasi ainult koos nende dokumentidega. - Page 66 Hoiatus! Plahvatusoht! Järgnevate kasutamiste ja tegevuste puhul puudub plahvatus- kaitse ja nad on sellest tulenevalt keelatud: • SATA adam 2 rõhuregulaatoreid ei tohi hoida ega kasutada koos värvi- püstoliga plahvatusohtlikus piirkonnas, tsoonis 0. • Halogeniseeritud süsivesinikel baseeruvate lahustite ja puhastusainete kasutamine! Sealjuures tekkivad keemilised reaktsioonid võivad järgne-...
-
Page 67: Kasutuselevõtmine
22. Eemaldage õhukruvik [2-2]. 23. Paigaldage SATA adam 2 [2-3] värvipüstolisse. 24. Keerake kinnituskruvi [2-4] tugevalt kinni. Hoiatus! • Kontrollige kinnituskruvi õiget kinnitust! SATA adam 2 (mini) võib värvi- püstolist kontrollimatult välja paiskuda! 7.1. Ekraani [3] demonteerimine ja monteerimine Demonteerimine: • Viige reguleerhoob [3-1] keskasendisse. -
Page 68: Puhastage Rõhuregulaatoreid
[4-2] abil. Vabastage päästik uuesti. • SATA adam 2 U korral vajutage päästik täielikult sisse [4-1] – värvipüs- toli õhumikromeeter peab olema täiesti avatud – ja püstoli sisendsurve olema seadistatud vastavalt [4-3], laske päästik uuesti lahti. -
Page 69: Patarei Vahetus
Rõhuregulaatorite SATA adam 2 ja SATA adam 2 U kasutusjuhend Juhis! • Täiendavad näpunäited puhastamise kohta: www.sata.com/TV. Patarei vahetus [5] Hoiatus! Plahvatusoht! • Vahetage patarei eranditult väljaspool plahvatusohtlikku keskkonda! • Järgige peatükis 6.4 toodud ohutusjuhised! Kasutada võib vaid ettevõtte RENATA (CR2032) toodetud akusid. Kasu- tage akukomplekti (artiklinr: 160739) koos aku, O-rõngaste, lukustusk-... -
Page 70: Jäätmekäitlus
Rõhuregulaatorite SATA adam 2 ja SATA adam 2 U kasutusjuhend Rõhku ei kuvata • Ekraan ei ole ühendus- • Lükake patarei kuni mooduli dokki fiksee- fikseerumiseni, pea- runud. tükk 7.1 • Patarei tühi • Patarei vahetus Ekraani ei saa • Reguleerhoob ei ole • Viige reguleerhoob... -
Page 71: Kliendiabi- Ja Teeninduskeskus
14. Varuosad Art-nr Nimetus 160739 Patarei komplekt SATA adam 2 ja SATA adam 2 mini 160788 SATA adam 2 dock (außer SATAjet 5000 B) 160796 2 tükki SATA adam 2 dock (välja arvatud SATAjet 5000 B) 211565 SATA adam 2 dock SATAjet 5000 B jaoks 211573 2 tükki SATA adam 2 dock SATAjet 5000 B jaoks... -
Page 72: Vastavusdeklaratsioon
Rõhuregulaatorite SATA adam 2 ja SATA adam 2 U kasutusjuhend Art-nr Nimetus 195214 SATA adam 2 U (õhumikromeeter G 1/4 seadme adam 2 ekraaniga >bar<) 195222 SATA adam 2 U (õhumikromeeter G 1/4 seadme adam 2 ekraaniga >psi<) 195230 SATA adam 2 U dock (ilma ekraanita) 195925 SATA dock, G 1/8 väliskeere... - Page 73 Rõhuregulaatorite SATA adam 2 ja SATA adam 2 U kasutusjuhend • EL-direktiiv 94/9/EÜ seadmed ja kaitsesüsteemid otstarbekohaseks kasutamiseks plahvatusohtlikes piirkondades kehtib kuni 19.04.2016 • EL-direktiiv 2014/34/EL seadmed ja kaitsesüsteemid otstarbekohaseks kasutamiseks plahvatusohtlikes piirkondades kehtib alates 20.04.2016 Kohaldatud ühtlustatud normid: • DIN EN 1127-1:2011 „Plahvatuskaitse, osa 1: aluspõhimõtted ja metoo- dika”...
-
Page 75: Symbols
Operating instructions pressure measuring devices SATA adam 2, SATA adam 2 U Content [Original Version: German] Symbols ........75 Battery Replacement ....81 Technical Data ......75 10. Troubleshooting ...... 82 Scope of Delivery ....76 11. Disposal ........83 Technical Design .... -
Page 76: Scope Of Delivery
[1-4] SATA adam 2 U dock [1-5] Regulation wing Intended Use The SATA adam 2 devices are designed for adjustment and control of the inlet pressure of a SATA spray gun. Warning! • The user is responsible for any damage and accidents caused by im-... -
Page 77: Safety Instructions
Operating instructions pressure measuring devices SATA adam 2, SATA adam 2 U Safety Instructions 6.1. General Safety Instructions Warning! Attention! • Before using the device, please read all safety instructions as well as the operating instructions of the paint spray gun carefully. Safety instruc- tions and indicated safety measures are mandatory. - Page 78 The following applications and operations lead to the loss of the explosion protection and are, therefore, prohibited: • The SATA adam 2 must not be brought along with or used on a spray gun in explosive areas classified as Ex-Zone 0! • Do not use solvents and cleaning agents based on halogenised...
-
Page 79: Use
The following applications and operations lead to the loss of the explosion protection and are, therefore, prohibited: • Battery replacement in explosive areas! • Installation of a battery other than CR 2032, RENATA (SATA Art. No. 160739)! Use [2] Warning! Attention! • Please disconnect spray gun from the air supply prior to the installation of... -
Page 80: Cleaning Of The Pressure Measuring Devices
• Fully pull the trigger [4-1] and adjust the spray gun inlet pressure with the regulation wing [4-2], then release the trigger. • With SATA adam 2 U fully pull the trigger [4-1] – air micrometer on spray gun must be fully opened –and adjust the spray gun inlet pressure according to [4-1], the release the trigger. -
Page 81: Battery Replacement
Operating instructions pressure measuring devices SATA adam 2, SATA adam 2 U Note! • Further cleaning tips can be found at www.sata.com/TV. Battery Replacement [5] Warning! Risk of explosion! • Replace the battery outside of explosive areas only! • Please observe safety instructions in chapter 6.4! Only RENATA batteries (CR2032) must be used. -
Page 82: Troubleshooting
Operating instructions pressure measuring devices SATA adam 2, SATA adam 2 U 10. Troubleshooting Malfunction Cause Corrective action No pressure is • Display has not prop- • Slide in the display displayed. erly snapped into the until it snaps home, dock chapter 7.1... -
Page 83: Disposal
Operating instructions pressure measuring devices SATA adam 2, SATA adam 2 U 11. Disposal To protect the environment, batteries as well as SATA adam 2 have to be disposed of appropriately. Please observe local regulations! 12. After Sale Service Please contact your SATA dealer for accessories, spare parts and techni- cal support. -
Page 84: Declaration Of Conformity
160697 SATA adam 2 display (psi) 162164 5x locking clip 162172 2x O-ring 162081 5x dock protect 195214 SATA adam 2 U (air micrometer G 1/4 with adam 2 display >bar<) 195222 SATA adam 2 U (air micrometer G 1/4 with adam 2 display >psi<) - Page 85 Operating instructions pressure measuring devices SATA adam 2, SATA adam 2 U Product type: ..........SATA adam 2 (mini), ......... SATA adam 2 display, SATA adam 2 U ATEX classification: ........II 2 G Ex ia IIC T4 Inspection Autority: 0344 KEMA 05 ATEX 1090 IECEx KEM 09.0075X...
-
Page 87: Símbolos
Instrucciones de servicio de las unidades de regulación de presión SATA adam 2, adam 2 U Índice [versión original: alemán] Símbolos ........ 87 Cambiar la pila ....... 93 Datos técnicos ......87 10. Eliminación de averías ... 94 Volumen de suministro ... 88 11. -
Page 88: Volumen De Suministro
Instrucciones de servicio de las unidades de regulación de presión SATA adam 2, adam 2 U Volumen de suministro SATA SATA SATA SATA Componente adam 2 adam 2 adam 2 adam 2 U display dock mini dock dock Producto SATA adam 2... -
Page 89: Instrucciones De Seguridad
Instrucciones de servicio de las unidades de regulación de presión SATA adam 2, adam 2 U Instrucciones de seguridad 6.1. Instrucciones de seguridad generales ¡Aviso! ¡Cuidado! • Antes de utilizar este aparato, por favor, lea atentamente todas las ins- trucciones de seguridad y el manual. Deben cumplirse las instrucciones de seguridad y los pasos indicados. - Page 90 Instrucciones de servicio de las unidades de regulación de presión SATA adam 2, adam 2 U ¡Aviso! • ¡Nunca utilizar el aparato en zonas con fuentes de ignición como fuego abierto, cigarillos quemados o instalaciones electrónicas no protegidas contra detonaciones! 6.3.
-
Page 91: Puesta En Funcionamiento
Instrucciones de servicio de las unidades de regulación de presión SATA adam 2, adam 2 U II 2 G Ex ia IIC T4 Señal Ex Categoría del aparato Grupo del aparato Categoría gas Clase de temperatura Grupo del aparato Tipo de protección contra encendidos Identificativo IECEx: IECEx KEM 09.0075... -
Page 92: Limpieza De Las Unidades De Regulación De Presión
Instrucciones de servicio de las unidades de regulación de presión SATA adam 2, adam 2 U • Poner el ala de regulación [3-1] en posición central. • Apretar el clip de encaje [3-2] y empujar el display [3-3] hacia fuera de la conducción. -
Page 93: Cambiar La Pila
Instrucciones de servicio de las unidades de regulación de presión SATA adam 2, adam 2 U ¡Aviso! ¡Cuidado! • ¡Nunca sumergir el SATA adam 2 - así como pistolas de pintura - en líquido de limpieza! • Limpiar el SATA adam 2 display solamente con un trapo empa- pado en líquido de limpieza. -
Page 94: Eliminación De Averías
Instrucciones de servicio de las unidades de regulación de presión SATA adam 2, adam 2 U Símbolo de la pila 4-5 semanas Signo de exclamación (destellar) 2-3 semanas Indicación „Lo “ al encender <1 semana 1. Desmontaje del display [5-1] (véase también capítulo 7.1). -
Page 95: Eliminación
Instrucciones de servicio de las unidades de regulación de presión SATA adam 2, adam 2 U Sale aire entre Junta tórica debajo del Cambiar la junta tórica, el display y el clip de encaje falta o está capítulo 9 módulo de cone- dañada... -
Page 96: Piezas De Recambio
Instrucciones de servicio de las unidades de regulación de presión SATA adam 2, adam 2 U • Servicio de personal sin formación • Desuso de equipo de protección personal • No utilización de accesorios y recambios originales • Reconstrucción o cambios técnicos por cuenta propia •... - Page 97 Instrucciones de servicio de las unidades de regulación de presión SATA adam 2, adam 2 U D-70806 Kornwestheim Mediante el presente documento declaramos que el producto mencio- nado a continuación, debido a su concepción, construcción y tipo de ejecución en la variante comercializada por nosotros, se corresponde con las exigencias básicas de seguridad de la directiva 94/9/CE, directiva UE...
- Page 98 Instrucciones de servicio de las unidades de regulación de presión SATA adam 2, adam 2 U La documentación exigida según la directiva 2014/34/UE anexo VIII se encuentra depositada en el centro mencionado número 0123 con el nú- mero de documento 70023722 durante 10 años.
-
Page 99: Symbolit
Paineensäätöyksikköjen SATA adam 2, SATA adam 2 U käyttöohje Sisällysluettelo [käännös alkuperäisestä: saksa] Symbolit ........99 Pariston vaihtaminen .... 105 Tekniset tiedot ......99 10. Häiriöiden poisto ....105 Toimituksen sisältö ....100 11. Hävittäminen ......106 12. Asiakaspalvelu ..... 107 Määräystenmukainen käyttö... -
Page 100: Toimituksen Sisältö
Paineensäätöyksikköjen SATA adam 2, SATA adam 2 U käyttöohje Toimituksen sisältö SATA SATA SATA SATA Osat adam 2 adam 2 adam 2 adam 2 U display dock mini dock dock Tuote SATA adam 2 SATA adam 2 mini SATA adam 2 display SATA adam 2 U Toimitussisältöön kuuluu yksi RENATA CR2032 -paristo. -
Page 101: Turvallisuusohjeet
Paineensäätöyksikköjen SATA adam 2, SATA adam 2 U käyttöohje Turvallisuusohjeet 6.1. Yleiset turvallisuusohjeet Varoitus! Huomio! • Ennen kuin alat käyttää tätä laitetta, lue myös kaikki maaliruiskun turval- lisuusohjeet ja käyttöohje huolellisesti ja kokonaan. Turvallisuusohjeita ja kuvattuja työvaiheita on noudatettava. • Säilytä kaikki mukana tulleet ohjeet ja asiakirjat ja luovuta laite eteen- päin vain yhdessä... - Page 102 Seuraavat käyttötarkoitukset ja toimenpiteet johtavat räjähdyssuo- jauksen häviämiseen ja ovat siksi kielletty: • Älä vie SATA adam 2 - paineensäätöyksikköä yhdessä maaliruiskun kanssa Ex-tilan 0 räjähdysvaaralliselle alueelle tai käytä siellä! • Sellaisten liuotin- ja puhdistusaineiden käyttö, joiden pohjana on halo- genoituja hiilivetyjä! Niissä...
-
Page 103: Käyttöönotto
34. Poista ilmamikrometri [2-2]. 35. Kiinnitä SATA adam 2 [2-3] maaliruiskuun. 36. Kiristä lukitusruuvi [2-4] tiukkaan. Varoitus! • Tarkasta, että lukitusruuvi on tiukasti kiinni! SATA adam 2 (mini) voi lennähtää kontrolloimattomasti maaliruiskusta! 7.1. Näytön [3] irrottaminen ja asentaminen Irrottaminen: • Aseta säätöruuvi [3-1] keskiasentoon. - Page 104 Paineensäätöyksikköjen SATA adam 2, SATA adam 2 U käyttöohje 7.2. Ruiskun tulopaineen säätö [4] Ohje! • SATA adam 2 -yksikössä (mini) vedä liipaisin pohjaan [4-1] ja säädä ruiskun tulopaine säätöruuvista [4-2], päästä jälleen liipaisimesta. • SATA adam 2 U:ssa poista liipaisinsuojus kokonaan [4-1] – Ruiskupis- toolin ilmamikrometri tulee avata kokonaan –...
-
Page 105: Pariston Vaihtaminen
Paineensäätöyksikköjen SATA adam 2, SATA adam 2 U käyttöohje Pariston vaihtaminen [5] Varoitus! Räjähdysvaara! • Pariston saa vaihtaa ainoastaan räjähdysvaarallisen alueen ulkopuo- lella! • Ota huomioon luvun 6.4 turvallisuusohjeet! Vain RENATA:n paristojen (CR2032) käyttäminen on sallittua. Käytä pa- riston, O-renkaat, lukitusklipsin, tarranauhan ja erikoistyökalun sisältävää... -
Page 106: Hävittäminen
Paineensäätöyksikköjen SATA adam 2, SATA adam 2 U käyttöohje Painelukemaa • Näyttö ei ole lukittunut • Työnnä näyttö lukit- ei näy dock-liitosmoduuliin tumiseen asti paikoil- • Paristo tyhjä leen, luku 7.1 • Vaihda paristo Näytön irrotta- • Säätöruuvi ei keskia- •... -
Page 107: Asiakaspalvelu
SATA ei ota vastuuta seuraavissa tapauksissa: • Puhdistusta koskevien määräysten noudattamatta jättäminen (katso luku 8) • Nesteen pääsy sisään kun SATA adam 2 display:tä ei ole kiinnitetty kunnolla (katso luku 9) • Muu käyttöohjeen noudattamatta jättäminen • Tuotetta ei ole käytetty määräystenmukaisesti •... -
Page 108: Vaatimustenmukaisuusvakuutus
Tuoten- Nimitys 162172 2x O-rengas 162081 5x dock protect 195214 SATA adam 2 U (ilmamikrometri G 1/4 ja adam 2 display >bar<) 195222 SATA adam 2 U (ilmamikrometri G 1/4 ja adam 2 display >psi<) 195230 SATA adam 2 U dock (ilman näyttöä) 195925 SATA dock, G 1/8 ulkokierre 15. - Page 109 Paineensäätöyksikköjen SATA adam 2, SATA adam 2 U käyttöohje Asiaankuuluvat EU-direktiivit: • EN 60079-0:2013, EN 60079-11:2012, EN 60079-26:2007 • EU-konedirektiivi 2006/42/EY • EY-direktiivi 94/9/EY laitteet ja suojajärjestelmät tarkoitettu käytettäviksi räjähdysvaarallisissa tiloissa, voimassa 19.4.2016 saakka. • EU-direktiivi 2014/34/EU laitteet ja suojajärjestelmät tarkoitettu käytettä- viksi räjähdysvaarallisissa tiloissa, voimassa 20.4.2016 saakka.
-
Page 111: Symboles
Mode d'emploi unités de réglage de pression SATA adam 2, SATA adam 2 U Table des matières [version originale : alle- mand] Symboles ......111 Remplacer la pile ....117 Données techniques ..... 111 10. Dépannage ......118 Contenu de la livraison ..112 11. -
Page 112: Contenu De La Livraison
Mode d'emploi unités de réglage de pression SATA adam 2, SATA adam 2 U Contenu de la livraison SATA SATA SATA SATA Composant adam 2 adam 2 adam 2 adam 2 U display dock mini dock dock Produit SATA adam 2... -
Page 113: Renseignements De Sécurité
Mode d'emploi unités de réglage de pression SATA adam 2, SATA adam 2 U Renseignements de sécurité 6.1. Renseignements de sécurité généraux Avertissement ! Attention ! • Avant l'utilisation de cet appareil, lisez soigneusement et complètement toutes les consignes de sécurité ainsi que le mode d'emploi du pistolet de peinture. - Page 114 Les utilisations et activités suivantes entraînent une perte de la protection contre le risque d'explosion et sont donc interdites : • Avoir ou utiliser les unités de réglage de pression SATA adam 2 avec le pistolet de peinture dans des zones à risque d'explosion 0 ! •...
-
Page 115: Mise En Service
40. Serrer la vis de fixation [2-4]. Avertissement ! • Vérifier le bon serrage de la vis de fixation ! Le SATA adam 2 (mini) peut s'échapper rapidement du pistolet de laquage de manière incontrôlée ! 7.1. Démontage et montage de l'écran [3] Démontage :... -
Page 116: Nettoyage Des Unités De Réglage De Pression
7.2. Ajuster la pression d'entrée du pistolet [4] Renseignement ! • SATA adam 2 (mini) : Tirer la gâchette jusqu'au bout [4-1] et ajuster la pression d'entrée du pistolet à l'aide de l'ailette de réglage [4-2], puis lâcher la gâchette. -
Page 117: Remplacer La Pile
! • Ne pas nettoyer la vitre du SATA adam 2 display avec des objets poin- tus, acérés ou râpeux ! • Ouvrir le display uniquement pour remplacer la pile ! Renseignement ! •... -
Page 118: Dépannage
Mode d'emploi unités de réglage de pression SATA adam 2, SATA adam 2 U Point d'exclamation (clignotant) 2-3 semaines Indication „Lo “ lors de l'allumage <1 semaine 1. Démontage du "display" [5-1] (voir aussi chapitre 7.1). 2. Ouvrir le "display" à l'aide de l'outil spécial et du ruban de fixation [5-2], [5-3]. -
Page 119: Traitement Des Produits Usagés
Mode d'emploi unités de réglage de pression SATA adam 2, SATA adam 2 U De l'air Le joint torique sous Remplacer le joint to- s'échappe entre le clip d'encliquetage rique, chapitre 9 le display et le manque ou est endom- module de rac- magé... -
Page 120: Pièces De Rechange
Mode d'emploi unités de réglage de pression SATA adam 2, SATA adam 2 U • Non respecter des instructions de nettoyage (voir chapitre 8) • Pénétration de liquides si le SATA adam 2 display n'est pas entièrement serrée (voir chapitre 9) •... -
Page 121: Déclaration De Conformité
Mode d'emploi unités de réglage de pression SATA adam 2, SATA adam 2 U 15. Déclaration de conformité Fabricant : SATA GmbH & Co. KG Domertalstrasse 20 D-70806 Kornwestheim Nous déclarons par la présente que le produit mentionné ci-dessous, de par sa conception , sa construction et son modèle dans la version com-... - Page 122 Mode d'emploi unités de réglage de pression SATA adam 2, SATA adam 2 U tement - exigences de sécurité" Normes nationales employées : DIN 31000:2011 "Principes généraux pour une conception des produits techniques conforme aux exigences de sécurité" Les documents requis en vertu de la directive 2014/34/UE, annexe VIII ont été...
-
Page 123: Σύμβολα
Οδηγίες χρήσης Μονάδες ρύθμισης πίεσης SATA adam 2, SATA adam 2 U Περιεχόμενα [πρωτότυπο κείμενο: Γερμανικά] 1. Σύμβολα ....... 123 9. Αντικατάσταση μπαταρίας ..129 2. Τεχνικά χαρακτηριστικά ..123 10. Αντιμετώπιση βλαβών ..130 3. Περιεχόμενο συσκευασίας ..124 11. Απόρριψη ......131 4. Κατασκευή... -
Page 124: Περιεχόμενο Συσκευασίας
GR Οδηγίες χρήσης Μονάδες ρύθμισης πίεσης SATA adam 2, SATA adam 2 U Περιεχόμενο συσκευασίας SATA SATA SATA SATA Υποσύστημα adam 2 adam 2 adam 2 adam 2 U display dock mini dock dock Προϊόν SATA adam 2 SATA adam 2 mini SATA adam 2 display SATA adam 2 U Συμπαραδίδεται και μία μπαταρία RENATA CR2032. Κατασκευή [1] [1-1] Μονάδα σύνδεσης SATA [1-6] Σφαιρική βαλβίδα [1-7] SATA adam 2 display adam 2 dock για πιστόλια [1-8] Δακτύλιος O | Λίπανση πά- βαφής SATAjet με εξαίρεση... -
Page 125: Οδηγίες Ασφαλείας
Οδηγίες χρήσης Μονάδες ρύθμισης πίεσης SATA adam 2, SATA adam 2 U Οδηγίες ασφαλείας 6.1. Γενικές οδηγίες ασφαλείας Προειδοποίηση! Προσοχή! • Πριν τη χρήση αυτής της συσκευής παρακαλούμε να διαβάσετε προσε- κτικά όλες τις υποδείξεις ασφαλείας και τις οδηγίες χρήσης του πιστολιού βαφής. Να τηρούνται και να ακολουθούνται οι υποδείξεις ασφαλείας και τα προδιαγεγραμμένα βήματα εργασίας. • Φυλάξτε καλά όλα τα επισυναπτόμενα έγγραφα και παραδώστε τη συ- σκευή μόνο μαζί με τα έγγραφα αυτά. • Να προσέξετε επίσης οπωσδήποτε τις οδηγίες του ανάλογου πιστολιού βαφής της SATA! 6.2. Ειδικές υποδείξεις ασφαλείας Προειδοποίηση! • Τηρείτε τις ισχύουσες τοπικές οδηγίες ασφαλείας, κανονισμούς πρόληψης ατυχημάτων, προστασίας εργασίας και κανονισμούς περιβαλλοντικής προστασίας! • Χρήση, καθαρισμός και συντήρηση μόνο από ειδικευμένο προσωπικό! - Page 126 GR Οδηγίες χρήσης Μονάδες ρύθμισης πίεσης SATA adam 2, SATA adam 2 U Προειδοποίηση! • Ποτέ μη χρησιμοποιείτε τη συσκευή κοντά σε πηγές ανάφλεξης όπως ανοικτή φωτιά, αναμμένα τσιγάρα ή ηλεκτρικές συσκευές χωρίς αντιεκρη- κτική προστασία! 6.3. Προσωπικός εξοπλισμός προστασίας Προειδοποίηση! • Σε περίπτωση χρήσης της συσκευής και σε περίπτωση καθαρισμού ή συντήρησης να χρησιμοποιείτε πάντα εγκεκριμένα προστατευτικά μέσα για την αναπνοή και τα μάτια καθώ και κατάλληλα προστατευτικά γάντια και στολή και υποδήματα εργασίας! 6.4. Χρήση σε περιοχές με κίνδυνο εκρήξεων Η συσκευή είναι εγκεκριμένη για χρήση / φύλαξη σε χώρους με κίνδυνο έκρηξης της ζώνης 1 και 2. Προειδοποίηση! Κίνδυνος έκρηξης! Οι ακόλουθες χρήσεις και ενέργειες οδηγούν στην απώλεια της αντιεκρηκτικής προστασίας και για τον λόγο αυτό απαγορεύο- νται:...
-
Page 127: Θέση Σε Λειτουργία
Οδηγίες χρήσης Μονάδες ρύθμισης πίεσης SATA adam 2, SATA adam 2 U II 2 G Ex ia IIC T4 Σήμανση Ex Κατηγορία συσκευών Ομάδα συσκευών Κ α τ η γ ο ρ ί α Κατηγορία Ομάδα συσκευών Είδος προστασίας αερίου θερμοκρασιών ανάφλεξης Σήμανση IECEx : IECEx KEM 09.0075 Προειδοποίηση! Κίνδυνος... -
Page 128: Καθαρισμός Των Μονάδων Ρύθμισης Πίεσης
• Φέρτε το πτερύγιο ρύθμισης [3-4] στη μεσαία θέση. • Τοποθετήστε την οθόνη [3-5] σωστά στον οδηγό και σπρώξτε προς τα κάτω μέχρι να βρει αντίσταση. 7.2. Ρυθμίστε την πίεση εισόδου του πιστολιού [4] Υπόδειξη! • Στο SATA adam 2 (mini) τραβήξτε τελείως τη σκανδάλη [4-1] και ρυθ- μίστε την πίεση εισόδου του πιστολιού με το πτερύγιο ρύθμισης [4-2] , αφήστε μετά πάλι ελεύθερη τη σκανδάλη. • Τραβήξτε τη σκανδάλη στο SATA adam 2 U [4-1] – το μικρόμετρο αέρα πρέπει να είναι τελείως ανοιχτό – και ρυθμίστε την πίεση εισόδου στο πιστόλι σύμφωνα με [4-3], έπειτα αφήστε ξανά τη σκανδάλη. • Εάν δεν φτάσετε την απαιτούμενη πίεση εισόδου, να αυξηθεί η πίεση στο δίκτυο πεπιεσμένου αέρα, μεγάλη πίεση συνεπάγεται υψηλές δυνά- μεις σκανδάλης. Καθαρισμός των μονάδων ρύθμισης πίεσης Προειδοποίηση! Προσοχή! • Πριν τον καθαρισμό του πιστολιού βαφής σε πλυντήριο ρούχων να... -
Page 129: Αντικατάσταση Μπαταρίας
Οδηγίες χρήσης Μονάδες ρύθμισης πίεσης SATA adam 2, SATA adam 2 U Προειδοποίηση! Προσοχή! • Μετά τον καθαρισμό καθαρίστε στεγνά το πιστόλι βαφής, το κανάλι βαφής, το μπεκ αέρα μαζί με το σπείρωμα και το δοχείο καθώς και το συνδετικό στοιχείο dock με καθαρό πεπιεσμένο αέρα!! • Ποτέ μη βυθίζετε το SATA adam 2 display – καθώς και τα πιστόλια βαφής σε υγρό καθαρισμού! • Να καθαρίζετε το SATA adam 2 display μόνο με ένα πανί εμπο- τισμένο σε καθαριστικό! Κατόπιν λιπαίνετε τον δακτύλιο O [1-6] με λιπαντικό ανώτερης απόδοσης (αρ. είδους 48173). -
Page 130: Αντιμετώπιση Βλαβών
GR Οδηγίες χρήσης Μονάδες ρύθμισης πίεσης SATA adam 2, SATA adam 2 U Ανάλογα με την ένδειξη και τη χρήση να αντικαθίσταται η μπαταρία στα ακόλουθα χρονικά διαστήματα: Ένδειξη: Σύμβολο μπαταρίας 4-5 εβδομάδες Θαυμαστικό (αναβοσβήνει) 2-3 εβδομάδες ΈνδειξηAnzeige "Lo " κατά την ενεργοποίηση <1 1. Αποσυναρμολόγηση της οθόνης [5-1] (βλέπε και κεφάλαιο 7.1). 2. Ανοίξτε την οθόνη με τη βοήθεια του ειδικού εργαλείου και της ταινίας [5-2], [5-3]. 3. Με το ειδικό εργαλείο σπρώξτε τη μπαταρία προς τα έξω [5-4]. 4. Τοποθετήστε τη νέα RENATA CR 2032 (προσέξτε τη σωστή θέση των πόλων!). 5. Αφαιρέστε την στεγανωτική διάταξη με το ειδικό εργαλείο [5-5] και τοποθετήστε νέα. 6. Βιδώστε το καπάκι στην οθόνη. Προσέξτε το καπάκι να βιδωθεί μέχρι το τέρμα ώστε να αποφευχθεί η διείσδυση υγρού καθαρισμού [5-3]. 7. Εάν χρειαστεί αλλάζετε το κλιπ ασφάλισης και τον μικρό δακτύλιο Ο. Η πλακέ πλευρά του κλιπ πρέπει να φαίνεται [χωρίς απεικόνιση]. 10. Αντιμετώπιση βλαβών Βλάβη Αιτία Αντιμετώπιση Η πίεση δεν... -
Page 131: Απόρριψη
Οδηγίες χρήσης Μονάδες ρύθμισης πίεσης SATA adam 2, SATA adam 2 U Η οθόνη δεν • Το πτερύγιο ρύθμισης • Φέρτε το πτερύγιο αφαιρείται ή δεν είναι στη μεσαία ρύθμισης στη μεσαία αφαιρείται μόνο θέση θέση, κεφάλαιο 7.1 δύσκολα • Κολλημένοι / λερωμένοι • Καθαρισμός οδηγών οδηγοί • Πιέστε το κλιπ ασφά- • Το κλιπ ασφάλισης δεν λισης, κεφάλαιο 7.1 έχει πιεσθεί • Μην τοποθετείτε σε • Ο ειδικός δακτύλιο Ο διαλύτη, κεφάλαιο 8 [1-6] έχει φουσκώσει... -
Page 132: Εξυπηρέτηση Πελατών
GR Οδηγίες χρήσης Μονάδες ρύθμισης πίεσης SATA adam 2, SATA adam 2 U 12. Εξυπηρέτηση πελατών Παρελκόμενο εξοπλισμό, ανταλλακτικά και τεχνική υποστήριξη θα λάβετε από τον τοπικό σας έμπορο της SATA. 13. Εγγύηση / Νομική ευθύνη Ισχύουν οι Γενικοί Όροι Συναλλαγών της SATA και ενδεχόμενες περαιτέ- ρω συμβάσεις καθώς και η ισχύουσα νομοθεσία. Η SATA δεν φέρει καμία ευθύνη ειδικά σε: • Μη ακολούθηση των προδιαγραφών καθαρισμού (βλέπε κεφάλαιο 8) • Διείσδυση υγρών όταν το SATA adam 2 display δεν έχει βδωθεί τελείως (βλέπε κεφάλαιο 8) • Άλλη μη ακολούθηση των οδηγιών χρήσης • Μη προβλεπόμενη χρήση του προϊόντος • Εκτέλεση των εργασιών από μη εκπαιδευμένο προσωπικό • Μη χρήση μέσων προσωπικής ασφάλειας • Παράλειψη χρήσης αυθεντικών ανταλλακτικών και αυθεντικού παρελκό- μενου εξοπλισμού... -
Page 133: Δήλωση Συμμόρφωσης
Οδηγίες χρήσης Μονάδες ρύθμισης πίεσης SATA adam 2, SATA adam 2 U Αρ. Ονομασία είδους 162172 2x δακτύλιος Ο 162081 5x dock protect 195214 SATA adam 2 U (μικρόμετρο αέρα G 1/4 με οθόνη adam 2 >bar<) 195222 SATA adam 2 U (μικρόμετρο αέρα G 1/4 με οθόνη adam 2 >psi<) 195230 SATA adam 2 U dock (χωρ'ις οθόνη) 195925 SATA dock, G 1/8 εξωτερικό σπείρωμα 15. Δήλωση συμμόρφωσης Κατασκευαστής: SATA GmbH & Co. KG Domertalstrasse 20 D-70806 Kornwestheim Με το παρόν δηλώνουμε ότι, το παρακάτω ονομαζόμενο προϊόν, βάσει της σχεδίασης, του τρόπου κατασκευής και της έκδοσης που διατίθεται από την εταιρεία μας στην αγορά, ικανοποιεί τις ουσιώδεις απαιτήσεις ασφάλειας της οδηγίας 94/9/Ε.Κ., της οδηγίας της Ευρωπαϊκής Ένωσης... - Page 134 GR Οδηγίες χρήσης Μονάδες ρύθμισης πίεσης SATA adam 2, SATA adam 2 U Σχετικές Οδηγίες της E.Ε.: • EN 60079-0:2013, EN 60079-11:2012, EN 60079-26:2007 • Οδηγία της Ε.Ε. σχετικά με τις μηχανές 2006/42/EΚ • Οδηγία της Ευρωπαϊκής Κοινότητας 94/9/Ε.Κ. Συσκευές και συστήματα προστασίας που προορίζονται για χρήση σε εκρήξιμες περιοχές, ισχύει έως 19.04.2016 • Οδηγία της Ευρωπαϊκής Ένωσης 2014/34/Ε.Ε. Συσκευές και συστή- ματα προστασίας που προορίζονται για χρήση σε εκρήξιμες περιοχές, ισχύει από 20.04.2016 Εφαρμοζόμενα εναρμονισμένα πρότυπα: • DIN EN 1127-1:2011 "Προστασία από έκρηξη Μέρος 1: Βασικές αρχές και μέθοδοι" • DIN EN 13463-1:2009 „Μη ηλεκτρικές συσκευές για χρήση σε εκρηκτικές περιοχές – Tμήμα 1ο: Βάσεις και απαιτήσεις“ • DIN EN ISO 12100:2011, "Ασφάλεια μηχανημάτων, γενικές απαιτήσεις" • DIN EN 1953:2013 "Συσκευές ψεκασμού για επιστρωτικά υλικά – Απαι- τήσεις ασφαλείας" Εφαρμοζόμενα εθνικά πρότυπα: DIN 31000:2011 "Γενικές κατευθυντήριες οδηγίες για την ασφαλή διαμόρ- φωση τεχνικών προϊόντων" Τα απαιτούμενα έγγραφα σύμφωνα με την οδηγία 2014/34/Ε.Ε. παράρτη- μα VIII έχουν κατατεθεί στον κοινοποιημένο οργανισμό αριθμός 0123 με τον αριθμό εγγράφου 70023722 για 10 έτη.
-
Page 135: Szimbólumok
SATA nyomásszabályzó egységek adam 2, adam 2 U Tartalomjegyzék [eredeti változat: német] Szimbólumok ......135 Az elem cseréje ....141 Műszaki adatok ....135 10. Zavarok elhárítása ....142 Szállítási terjedelem ..... 136 11. Hulladékkezelés ....143 Felépítés ....... 136 12. -
Page 136: Szállítási Terjedelem
SATA minijet szórópisztolyokhoz [1-4] SATA adam 2 U dock [1-5] Szabályozó szárny Rendeltetésszerű használat A SATA adam 2 nyomásszabályzó elemei rendeltetésszerűen a SATA szórópisztoly beállítására és ellenőrzésére való. Figyelmeztetés! • A szakszerűtlen használatból eredő károkért és balesetekért a felhasz- náló felelős! -
Page 137: Biztonsági Tudnivalók
és a megadott lépéseket be kell tartani. • Őrizzen meg minden mellékelt dokumentumot és a készüléket csak ezekkel a dokumentumokkal együtt adja tovább. • Feltétlenül vegye figyelembe a megfelelő SATA szórópisztoly használati utasítását is! 6.2. Specifikus biztonsági tudnivalók Figyelmeztetés! •... - Page 138 Figyelmeztetés! Robbanásveszély! A következő alkalmazások és cselekmények a robbanásvédelem megszűnését vonják maguk után és ezért tilosak: • A SATA adam 2 nyomásszabályzó elemeit ne használjuk együtt a szórópisztollyal a 0- s robbanásveszélyes zóna területén és ne is vigyük be oda őket! •...
-
Page 139: Üzembe Helyezés
Figyelmeztetés! Robbanásveszély! A következő alkalmazások és cselekmények a robbanásvédelem megszűnését vonják maguk után és ezért tilosak: • Elemcsere robbanásveszélyes területeken! • A RENATA cég CR 2032 típusú elemétől (SATA cikksz. 160739) eltérő típus használata! Üzembe helyezés [2] Figyelmeztetés! Vigyázat! • Mielőtt a SATA adam 2 nyomásszabályzó elemeit első alkalommal szerel- jük össze a szórópisztollyal, válasszuk le a sűrítettlevegős rendszerről! -
Page 140: A Nyomásszabályzó Elemek Tisztítása
SATA nyomásszabályzó egységek adam 2, adam 2 U 7.2. A pisztoly bemeneti nyomásának beállítása [4] Figyelem! • A SATA adam 2 (mini)-nél teljesen húzza le a lehúzókart [4-1] és állítsa be a pisztoly bemeneti nyomását a szabályzószárnnyal [4-2], majd engedje el megint a lehúzó kart. -
Page 141: Az Elem Cseréje
SATA nyomásszabályzó egységek adam 2, adam 2 U Figyelmeztetés! Vigyázat! • A SATA adam 2 display üveglapját tilos hegyes, éles vagy durva tár- gyakkal tisztítani! • A display kizárólag az elem cseréje céljából nyitható ki! Figyelem! • További tisztítási tippek: www.sata.com/TV. -
Page 142: Zavarok Elhárítása
SATA nyomásszabályzó egységek adam 2, adam 2 U 6. A fedelet a kijelzőre csavarozzuk. Ügyelni kell arra, hogy a fedél üt- közésig be legyen csavarva, ezzel megakadályozva a tisztítófolyadék behatolását [5-3]. 7. Szükség esetén kicseréljük a rögzítő klipszet és a kis O-gyűrűt. A rögzítő... -
Page 143: Hulladékkezelés
11. Hulladékkezelés A környezeti károk elkerülése érdekében szakszerűen ártalmatlanítsa az elemet ill. a SATA adam 2 nyomásszabályzó elemeit. Vegye figyelembe a helyi előírásokat! 12. Vevőszolgálat Tartozékokat, pótalkatrészeket és műszaki támogatást SATA kereskedő- jénél kaphat. -
Page 144: Pótalkatrészek
SATA nyomásszabályzó egységek adam 2, adam 2 U 14. Pótalkatrészek Cikk- Megnevezés 160739 Elemgarnitúra a SATA adam 2-höz és SATA adam 2 mini- 160788 SATA adam 2 dock (außer SATAjet 5000 B) 160796 2 darab SATA adam 2 dokkoló (a SATAjet 5000 B kivéte- lével) 211565 SATA adam 2 dokkoló... - Page 145 - robbanásveszélyes területek (ATEX), X, B függelék. Termékmegnevezés: ....Digitális nyomásmérő szerkezet Típusmegnevezés: ........SATA adam 2 (mini), ......... SATA adam 2 display, SATA adam 2 U ATEX jelölés: ..........II 2 G Ex ia IIC T4 A nevezett hely száma: 0344 KEMA 05 ATEX 1090 IECEx KEM 09.0075X...
- Page 146 SATA nyomásszabályzó egységek adam 2, adam 2 U Albrecht Kruse Ügyvezető SATA GmbH & Co. KG...
-
Page 147: Simboli
Istruzione d'uso dispositivi per la regolazione della pressione SATA adam 2, SATA adam 2 U Indice del contenuto [versione originale: tede- sco] Simboli ........147 Cambiare la batteria ..... 153 Dati tecnici ......147 10. Rimediare a degli inconvenien- Volume di consegna ..... 148 ti .......... -
Page 148: Volume Di Consegna
Istruzione d'uso dispositivi per la regolazione della pressione SATA adam 2, SATA adam 2 U Volume di consegna SATA SATA SATA SATA Componente adam 2 adam 2 adam 2 adam 2 U display dock mini dock dock Prodotto SATA adam 2... -
Page 149: Indicazioni Di Sicurezza
Istruzione d'uso dispositivi per la regolazione della pressione SATA adam 2, SATA adam 2 U Indicazioni di sicurezza 6.1. Indicazioni di sicurezza generali Avviso! Attenzione! • Prima dell'utilizzo del presente attrezzo devono essere letto completa- mente ed acuratamente tutte le indicazioni di sicurezza e l'istruzione d'u- so. - Page 150 Istruzione d'uso dispositivi per la regolazione della pressione SATA adam 2, SATA adam 2 U Avviso! • Non utilizzare mai l'attrezzo nelle immediate vicinanze di fonti di accen- sione, come fuoco aperto, sigarette accese o dispositivi elettronici non antiesplosivi! 6.3. Equipaggiamento di protezione personale Avviso! •...
-
Page 151: Messa In Funzione
Istruzione d'uso dispositivi per la regolazione della pressione SATA adam 2, SATA adam 2 U II 2 G Ex ia IIC T4 Segnalazione a rischio Categoria di attrezzi Gruppo di attrezi d'esplosione Categoria gas Classe di temperatura Gruppo di attrezi... -
Page 152: Pulizia Dei Dispositivi Per La Regolazione Della Pressione
Istruzione d'uso dispositivi per la regolazione della pressione SATA adam 2, SATA adam 2 U • Mettere l'aletta di regolazione [3-1] in posizione mediana. • Premere il clip di arresto [3-2] e spingere il display [3-3] fuori in alto dalla conduzione. -
Page 153: Cambiare La Batteria
Istruzione d'uso dispositivi per la regolazione della pressione SATA adam 2, SATA adam 2 U Avviso! Attenzione! • Non mettere mai il SATA adam 2 display - come pure la pistola - in detersivo! • Pulire il SATA adam 2 display esclusivamente con un tesuto imbevuto di detersivo. -
Page 154: Rimediare A Degli Inconvenienti
Istruzione d'uso dispositivi per la regolazione della pressione SATA adam 2, SATA adam 2 U Punto esclamativo (fa segnali luminosi) 2-3 settimane Indicazione „Lo “ accendendo <1 settimana 1. Smontaggio del display [5-1] (vedi anche capitolo 7.1) 2. Aprire il display utilizzando l'attrezzo speciale e nastro elastico in gomma [5-2], [5-3]. -
Page 155: Smaltimento
Istruzione d'uso dispositivi per la regolazione della pressione SATA adam 2, SATA adam 2 U Aria esce tra L'O-ring sotto il clip di Cambiare il O-ring, ca- il display ed il arresto manca o è dan- pitolo 9 modulo di colle-... -
Page 156: Ricambi
Istruzione d'uso dispositivi per la regolazione della pressione SATA adam 2, SATA adam 2 U • Utilizzo non corretto del prodotto • Impiego di personale non qualitficato • Inutilizzo di equipaggiamento protettivo • Inutilizzo di accessori e ricambi originali • Trasformazioni o modifiche techniche non autorizzate •... - Page 157 Istruzione d'uso dispositivi per la regolazione della pressione SATA adam 2, SATA adam 2 U SATA GmbH & Co. KG Domertalstrasse 20 D-70806 Kornwestheim Con la presente dichiarazione si certifica che il prodotto specificato di seguito è conforme – per concezione, progettazione e tipo costruttivo, nell'esecuzione da noi commercializzata –...
- Page 158 Istruzione d'uso dispositivi per la regolazione della pressione SATA adam 2, SATA adam 2 U DIN 31000:2011 „Principi generali per la costruzione in conformità alla sicurezza di prodotti tecnici“ La documentazione richiesta ai sensi della Direttiva 2014/34/UE Allegato VIII sono depositati presso l'ente citato numero 0123 con il numero di documento 70023722 per la durata di 10 anni.
-
Page 159: Simboliai
Naudojimo instrukcija Slėgio reguliatoriaus įrengimai SATA adam 2, SATA adam 2 U Turinys [pirminis tekstas: vokiečių k.] Simboliai ....... 159 Akumuliatoriaus keitimas ..165 Techniniai duomenys .... 159 10. Sutrikimų šalinimas ....166 Komplektacija ....... 160 11. Utilizavimas ......167 Montavimas ......160 12. Klientų aptarnavimo... -
Page 160: Komplektacija
[1-2] „SATA adam 2 dock“ jun- kokybės tepalu (Gaminio giamasis modulis, skirtas Nr. 48173) „SATAjet 5000 B“ [1-9] Fiksavimo spaustukas [1-3] „SATA adam 2 mini dock“ [1-10] Skaitmeninis indikatorius jungiamasis modulis „SATA minijet“ dažymo pistoletams [1-4] SATA adam 2 U dock [1-5] Sparnuotoji reguliavimo veržlė... -
Page 161: Saugos Nuorodos
Naudojimo instrukcija Slėgio reguliatoriaus įrengimai SATA adam 2, SATA adam 2 U Saugos nuorodos 6.1. Bendrosios saugos nuorodos Įspėjimas! Atsargiai! • Prieš naudodami prietaisą, atidžiai bei iki galo perskaitykite visas saugos nuorodas ir dažymo pistoleto naudojimo instrukciją. Laikykitės saugos nuorodų ir nurodytų žingsnių. • Saugokite visus pridedamus dokumentus ir perduokite prietaisą kitiems asmenims tik kartu su šiais dokumentais. • Taip pat būtinai laikykitės atitinkamo SATA dažymo pistoleto naudojimo instrukcijos reikalavimų! 6.2. Specifinės saugos nuorodos Įspėjimas! • Laikykitės vietinių saugos, nelaimingų atsitikimų prevencijos, darbų sau- gos ir aplinkosaugos taisyklių! • Naudoti, valyti ir techniškai prižiūrėti leidžiama tik specialistams! • Asmenims, kurių gebėjimą reaguoti mažina narkotikai, alkoholis, medika-... - Page 162 6.4. Naudojimas potencialiai sprogiose atmosferose Prietaisą leidžiama naudoti / laikyti 1 ir 2 sprogumo zonų potencialiai sprogiose atmosferose. Įspėjimas! Sprogimo pavojus! Jei naudojama, kaip nurodyta toliau, prarandama apsauga nuo sprogimo, todėl draudžiama: • Slėgio reguliatoriaus įrengimus SATA adam 2 kartu su lakavimo pistole- tu nelaikyti ir nenaudoti sprogimams pavojingose vietose Ex-Zone 0 ! • Naudoti tirpiklius ir valiklius halogenizuotų angliavandenilių pagrindu! Tuo metu vykstanti cheminė reakcija gali būti sprogi! Buvo atliktas elektroninės slėgio matavimo sistemos tipo bandymas. Ji suprojektuota, sukonstruota ir pagaminta pagal EB direktyvą 94/9 EB. Sistema sugrupuota pagal II 2 G Ex ia IIC T4 FM Global IS CL I, ZN 1, AEx ia IIC T4 IS CL I, DIV 1, GP A, B, C&D, T4. Ją galima naudoti ir laikyti...
-
Page 163: Eksploatacijos Pradžia
Naudojimo instrukcija Slėgio reguliatoriaus įrengimai SATA adam 2, SATA adam 2 U Įspėjimas! Sprogimo pavojus! Jei naudojama, kaip nurodyta toliau, prarandama apsauga nuo sprogimo, todėl draudžiama: • Keisti akumuliatorių potencialiai sprogiose atmosferose! • Montuoti kitą, o ne bendrovės „Renata“ akumuliatorių CR 2032 (SATA Art. Nr. 160739)! Eksploatacijos pradžia [2] Įspėjimas! Atsargiai! • Prieš pirmą kartą montuojant slėgio reguliatoriaus įrangą SATA adam 2 atjungti lakavimo pistoletą nuo suspausto oro! -
Page 164: Slėgio Reguliatoriaus Įrengimų Valymas
• SATA adam 2 displeju (un krāsu pulverizatorus) nedrīkst iemērkt tīrīšanas šķidrumā! • SATA adam 2 displeju drīkst tīrīt tikai ar tīrīšanas līdzeklī samitrinātu drāniņu. Pēc tam ieziediet blīvgredzenu [1-6] ar augstas efektivitātes smērvielu (preces nr. 48173). • Naudokite neutralųjį valymo skystį (pH vertė nuo 6 iki 8)! • Neizmantojiet skābes, sārmus, bāzes, kodinātājus un ne-... -
Page 165: Akumuliatoriaus Keitimas
Naudojimo instrukcija Slėgio reguliatoriaus įrengimai SATA adam 2, SATA adam 2 U Įspėjimas! Atsargiai! • Nevalykite „SATA adam 2“ ekrano stiklo smailiais, aštriais arba neapdo- rotais daiktais! • Ekraną atidarykite tik norėdami pakeisti akumuliatorių! Nuoroda! • Kiti valymo patarimai: www.sata.com/TV. Akumuliatoriaus keitimas [5] Įspėjimas! Sprogimo pavojus! • Akumuliatorių keiskite tik už potencialiai sprogių atmosferų ribų! • Būtinai laikykitės 6.4 skyriaus saugos nuorodų! Galima naudoti tik firmos RENATA (CR2032) elementus. Naudoti ele-... -
Page 166: Sutrikimų Šalinimas
Naudojimo instrukcija Slėgio reguliatoriaus įrengimai SATA adam 2, SATA adam 2 U 7. Jei reikia, pakeiskite fiksavimo spaustuką ir mažąjį žiedinį tarpiklį. Plokščioji fiksavimo spaustuko pusė turi būti matoma (be pav.). 10. Sutrikimų šalinimas Sutrikimas Priežastis Ką daryti? Slėgis nerodo- • Ekranas neužsifiksavęs • Stumkite ekraną, kol jungties modulyje dock. jis užsifiksuos, 7.1 • Išsikrovė akumuliatorius skyrius • Pakeisti akumuliatorių Ekranas nenusii- • Sparnuotoji reguliavimo • Nustatykite sparnuo- ma arba nusiima veržlė ne vidurinėje tąją reguliavimo veržlę sunkiai padėtyje... -
Page 167: Utilizavimas
Naudojimo instrukcija Slėgio reguliatoriaus įrengimai SATA adam 2, SATA adam 2 U Išvalykite, 8 skyrių, Juodas arba Ekranas per ilgai veikė pakeitęs spalvą valymo skystis paveskite pakeisti ekranas skaitmeninį indika- torių 11. Utilizavimas Kad nepadaryti žalos aplinkai, bateriją lygiai taip pat slėgio reguliavimo įrengimus SATA adam 2 pašalinti atitinkamai pagal reikalavimus. Atkreipti dėmesį į vietos reikalavimus! 12. Klientų aptarnavimo tarnyba Priedus, atsargines dalis ir techninę pagalbą Jums suteiks Jūsų SATA prekybos atstovas. 13. Garantija / atsakomybė... -
Page 168: Atitikties Deklaracija
160697 SATA adam 2 display (psi) 162164 5 fiksavimo spaustukai 162172 2 žiediniai tarpikliai 162081 5x dock protect 195214 SATA adam 2 U (oro mikrometrasG 1/4 su adam 2 display >bar<) 195222 SATA adam 2 U (oro mikrometrasG 1/4 su adam 2 display >psi<) 195230 SATA adam 2 U dock (be ekrano) 195925 SATA dock, G 1/8 Išorinis sriegis... - Page 169 Naudojimo instrukcija Slėgio reguliatoriaus įrengimai SATA adam 2, SATA adam 2 U Gaminio pavadinimas: ..skaitmeninė slėgio matavimo sistema Tipas: ............SATA adam 2 (mini), ......... SATA adam 2 display, SATA adam 2 U ATEX ženklinimas: ........II 2 G Ex ia IIC T4 Pārbaužu izpildinstitūcija: 0344 KEMA 05 ATEX 1090 IECEx KEM 09.0075X DEKRA Certification B.V.
-
Page 171: Simboli
SATA spiediena regulēšanas ierīču lietošanas instrukcija adam 2, SATA adam 2 U Satura rādītājs [oriģinālā redakcija: vāciski] Simboli ........171 9. Baterijas nomaiņa ....177 Tehniskie parametri ....171 10. Traucējumu novēršana ..178 3. Piegādes komplekts ..... 172 11. Utilizācija ......179 12. Klientu apkalpošanas... -
Page 172: Piegādes Komplekts
Izstrādājums SATA adam 2 SATA adam 2 mini SATA adam 2 display SATA adam 2 U Piegādes komplektā ir iekļauta viena baterija RENATA CR2032. [1-1] SATA adam 2 dock savieno- [1-6] Lodveida vārsts [1-7] SATA adam 2 display juma modulis, kas paredzēts [1-8] Blīvgredzens | Lūdzu, vien- SATAjet krāsu pulverizato- riem, izņemot mēr ieziest ar augstas jet 5000 B efektivitātes smērvielu [1-2] SATA adam 2 dock savieno- (preces nr. 48173) juma modulis, kas paredzēts... -
Page 173: Drošības Norādījumi
SATA spiediena regulēšanas ierīču lietošanas instrukcija adam 2, SATA adam 2 U Drošības norādījumi 6.1. Vispārīgie drošības norādījumi Brīdinājums! Sargies! • Pirms ierīces lietošanas rūpīgi un līdz galam izlasiet visus drošības no- rādījumus un krāsu pulverizatora lietošanas instrukciju. Ievērot drošības norādījumus un aprakstītās darbības. • Uzglabājiet visus klāt pievienotos dokumentus un ierīci tālākai lietošanai nododiet tikai kopā ar šiem dokumentiem. • Obligāti ievērojiet arī attiecīgā SATA krāsu pulverizatora lietošanas instrukciju! 6.2. Specifiskie drošības norādījumi Brīdinājums! • Ievērot vietējos drošības, nelaimes gadījumu novēršanas, darba aizsar- dzības un vides aizsardzības noteikumus! • Krāsu pulverizatora lietošanu, tīrīšanu un tehnisko apkopi drīkst veikt tikai speciālisti! - Page 174 Brīdinājums! • Ierīces lietošanas laikā vai veicot tās tīrīšanu un apkopi, vienmēr izman- tot sertificētas elpošanas ceļu aizsargierīces un acu aizsargus, kā arī piemērotus aizsargcimdus un nbsp;darba apģērbu un darba apavus! 6.4. Lietošana sprādzienbīstamības zonās Ierīce ir sertificēta izmantošanai / uzglabāšanai 1. un 2. sprādzienbīstamī- bas zonas sprādziennedrošajos nodalījumos. Brīdinājums! Sprādzienbīstamība! Tālā norādītā pielietojuma un darbību rezultātā zūd aizsardzība pret sprādzienbīstamību un tādēļ ir aizliegts: • Spiediena regulēšanas ierīces SATA adam 2 neienest un neizmantot kopā ar krāsu pulverizatoru 0. eksplozīvās zonas sprādzienbīstamajos nodalījumos! • Izmantot šķīdinātājus vai tīrīšanas līdzekļus, kuri izgatavoti uz haloge- nizētu ogļūdeņražu bāzes! Tā rezultātā rodošās ķīmiskās reakcijas var izraisīt eksploziju! Elektroniskajam manometram ir veikta modeļa parauga pārbaude. Tas ir izstrādāts, konstruēts un izgatavots saskaņā ar EK direktīvu 94/9 EK. Tas ir iegrupēts saskaņā ar II 2 G Ex ia IIC T4 FM Global IS CL I, ZN 1, AEx ia IIC T4 IS CL I, DIV 1, GP A, B, C&D, T4. To drīkst izmantot un uzglabāt sprādzienbīstamības 1. un 2. zonā apkārtējās vides temperatūrā līdz 60°...
-
Page 175: Ekspluatācijas Sākšana
SATA spiediena regulēšanas ierīču lietošanas instrukcija adam 2, SATA adam 2 U Brīdinājums! Sprādzienbīstamība! Tālā norādītā pielietojuma un darbību rezultātā zūd aizsardzība pret sprādzienbīstamību un tādēļ ir aizliegts: • Baterijas mainīšana sprādzienbīstamības zonās! • Citas baterijas ievietošana, kas nav CR 2032, firmas RENATA (SATA preces Nr. 160739) izstrādājums! Ekspluatācijas sākšana [2] Brīdinājums! Sargies! • Pirms spiediena regulēšanas ierīces SATA adam 2 pirmreizējās montāžas... - Page 176 • SATA adam 2 displeju - tāpat kā krāsu pulverizatorus - nekad ne- mērkt tīrīšanas šķidrumā! • SATA adam 2 displeju drīkst tīrīt tikai ar tīrīšanas šķidrumā samērcētu lupatiņu. Pēc tam blīvgredzenu [1-6] ieziest ar augstas efektivitātes smērvielu (preces nr. 48173). • Izmantot neitrālu tīrīšanas šķidrumu (pH vērtība no 6 līdz 8)! • Neizmantot skābes, sārmus, bāzes, kodināšanas šķīdumus,...
-
Page 177: Baterijas Nomaiņa
SATA spiediena regulēšanas ierīču lietošanas instrukcija adam 2, SATA adam 2 U Brīdinājums! Sargies! • SATA adam 2 displeja stikla virsmu netīrīt ar smailiem, asiem vai raup- jiem priekšmetiem! • Displeju atvērt tikai baterijas nomaiņas nolūkā! Norāde! • Citi tīrīšanas padomi: www.sata.com/TV. Baterijas nomaiņa [5] Brīdinājums! Sprādzienbīstamība! • Baterijas mainīšanu veikt tikai ārpus sprādzienbīstamības zonām! • Ievērot 6.4. nodaļā sniegtos drošības norādījumus! Atļauts izmantot vienīgi firmas RENATA (CR2032) baterijas. Izmantot... -
Page 178: Traucējumu Novēršana
SATA spiediena regulēšanas ierīču lietošanas instrukcija adam 2, SATA adam 2 U 7. Vajadzības gadījumā nomainīt fiksatoru un mazo blīvgredzenu. Fiksa- tora plakanajai pusei ir jābūt redzamai [bez attēla]. 10. Traucējumu novēršana Traucējums Cēlonis Novēršana Nav redzama • Displejs nav nofiksējies • Displeju iebīdīt fiksā- spiediena indi- savienojuma modulī cijas mehānismā, 7.1. kācija. • Tukša baterija nodaļa. • Nomainīt bateriju. Displeju nav • Regulējamā galviņa ne- • Regulējamo galviņu iespējams no- atrodas vidējā pozīcijā. iestatīt vidējā pozīcijā, ņemt vai to var • Salipušas / netīras 7.1. nodaļa. noņemt tikai ar vadotnes. • Vadotņu tīrīšana. -
Page 179: Utilizācija
SATA spiediena regulēšanas ierīču lietošanas instrukcija adam 2, SATA adam 2 U 11. Utilizācija Lai novērstu kaitējuma nodarīšanu apkārtējai videi, baterija vai attiecīgi spiediena regulēšanas ierīces SATA adam 2 ir jāutilizē atbilstoši noteiku- miem. Ievērot vietējos noteikumus! 12. Klientu apkalpošanas centrs Piederumus, rezerves detaļas un tehnisko atbalstu Jūs varat saņemt no sava SATA pārdevēja. 13. Garantija / atbildība Ir spēkā SATA vispārējie darījumu noteikumi un eventuālās papildu vieno- šanās, kā arī attiecīgie spēkā esošie likumi. SATA neuzņemas atbildību, ja: • Tīrīšanas noteikumu neievērošana (skat. 8. nodaļu) • Šķidrumu iekļuve, ja SATA adam 2 displejs nav maksimāli aizgriezts ciet (skat. 9. nodaļu) • Cita veida lietošanas instrukcijas neievērošana... -
Page 180: Atbilstības Deklarācija
SATA spiediena regulēšanas ierīču lietošanas instrukcija adam 2, SATA adam 2 U Preces Nosaukums 160861 SATA adam 2 mini dock 160689 SATA adam 2 display (bar) 160697 SATA adam 2 display (psi) 162164 5x fiksators 162172 2x blīvgredzens 162081 5x dock protect 195214 SATA adam 2 U (gaisa mikrometrs G 1/4 ar adam 2 displeju >bar<) 195222 SATA adam 2 U (gaisa mikrometrs G 1/4 ar adam 2 displeju >psi<) 195230 SATA adam 2 U dock (bez displeja) 195925 SATA dock, G 1/8 ārējā vītne 15. Atbilstības deklarācija Ražotājs: SATA GmbH & Co. KG Domertalstrasse 20 D-70806 Kornwestheim Ar šo mēs apliecinām, ka tālāk minētais produkts pēc tā koncepcijas, uz- būves un konstrukcijas, kādā tas tiek realizēts pie mums, atbilst Direktīvu 94/9/EK un 2014/34/ES drošības pamatprasībām, ieskaitot grozījumus, kas ir spēkā deklarācijas brīdī, un var tikt lietots sprādzienbīstamā vidē (ATEX) saskaņā ar Direktīvas 94/9/EK un 2014/34/ES, X un B pieliku- miem. Izstrādājuma nosaukums: ....Digitālā spiediena mērierīce Modeļa nosaukums: .............. - Page 181 SATA spiediena regulēšanas ierīču lietošanas instrukcija adam 2, SATA adam 2 U KEMA 05 ATEX 1090 IECEx KEM 09.0075X DEKRA Certification B.V. Meander 1051 6825 MJ Arnhem Saistītās EK direktīvas: • EN 60079-0:2013, EN 60079-11:2012, EN 60079-26:2007 • EK Mašīnu direktīva 2006/42/EK • Direktīva 94/9/EK Ierīcēm un aizsardzības sistēmām, kas paredzētas lietošanai sprādzienbīstamās vidēs ir spēkā līdz 19.04.2016 • Direktīva 2014/34/ES Ierīcēm un aizsardzības sistēmām, kas paredzē- tas lietošanai sprādzienbīstamās vidēs ir spēkā no 20.04.2016 Piemērotie harmonizētie standarti: • DIN EN 1127-1:2011 „Sprādziena novēršana un aizsardzība. 1. daļa:...
-
Page 183: Symbolen
Handleiding drukregeleenheden SATA adam 2, SATA adam 2 U Inhoudsopgave [oorspronkelijke versie: Duits] Symbolen ......183 Batterij vervangen ....189 Technische gegevens ... 183 10. Storingen verhelpen ..... 190 Leveringsomvang ....184 11. Afvalverwerking ....191 Opbouw ........ 184 12. Klantenservice ...... 191 Gebruik waarvoor het apparaat 13. -
Page 184: Leveringsomvang
[1-4] SATA adam 2 U dock [1-5] Afstelblad Gebruik waarvoor het apparaat bestemd is De drukregeleenheden SATA adam 2 zijn reglementair voorzien om de ingangsdruk van een SATA-lakpistool in te stellen en te controleren. Waarschuwing! • Voor schade en ongevallen bij onvakkundig gebruik is de gebruiker... -
Page 185: Veiligheidsinstructies
Handleiding drukregeleenheden SATA adam 2, SATA adam 2 U Veiligheidsinstructies 6.1. Algemene veiligheidsinstructies Waarschuwing! Voorzichtig! • Lees voor het gebruik van dit apparaat ook alle veiligheidsinstructies en de gebruikershandleiding van de lakpistool aandachtig en volledig door. De veiligheidsinstructies en de stappen die daarvoor nodig zijn, dienen te worden nageleefd. - Page 186 De volgende soorten gebruik en handelingen leiden tot het ver- lies van de explosiebeveiliging en zijn daarom verboden: • Drukregeleenheden SATA adam 2 niet met het lakpistool samen in ex- plosiegevaarlijke ruimtes van Ex-zone 0 brengen en/of gebruiken! • Gebruik van oplos- en reinigingsmiddelen die gebaseerd zijn op gehalo-...
-
Page 187: Ingebruikname
De volgende soorten gebruik en handelingen leiden tot het ver- lies van de explosiebeveiliging en zijn daarom verboden: • Accuvervanging in explosiegevaarlijke gebieden! • Inbouw van een andere batterij dan CR 2032, Fa. RENATA (SATA art. nr. 160739)! Ingebruikname [2] Waarschuwing! Voorzichtig! • Voor de eerste montage van een drukregeleenheid SATA adam 2 lakpistool... -
Page 188: Reinigen Van De Drukregeleenheden
[4-2] instellen, de handbeugel weer loslaten. • Haal de SATA adam 2 U hendel helemaal over [4-1] – De luchtmicro- meter aan het verfpistool moet volledig geopend zijn. – Stel de pistoolin- gangsdruk volgens [4-3] in, laat de hendel weer los. -
Page 189: Batterij Vervangen
Handleiding drukregeleenheden SATA adam 2, SATA adam 2 U Waarschuwing! Voorzichtig! • De ruit van de SATA adam 2 display niet met puntige, scherpe of ruwe voorwerpen reinigen! • Display uitsluitend voor het vervangen van de batterij ope- nen! Aanwijzing! • Verdere tips voor de reiniging: www.sata.com/TV . -
Page 190: Storingen Verhelpen
Handleiding drukregeleenheden SATA adam 2, SATA adam 2 U afdichting plaatsen. 6. Deksel op het display schroeven. Er moet op worden gelet dat het deksel tot op de aanslag geschroefd wordt om een binnendringen van reinigingsvloeistoffen te voorkomen [5-3]. 7. Bevestigingsclip en kleine O-ring indien nodig vervangen. Platte zijde van de bevestigingsclip moet zichtbaar zijn [zonder afbeelding]. -
Page 191: Afvalverwerking
Accessoires, reserveonderdelen en technische ondersteuning ontvangt u bij uw SATA-handelaar. 13. Garantie / Aansprakelijkheid Geldig zijn de Algemene Voorwaarden van SATA en evt. verdere contrac- tuele afspraken alsmede de op dat moment geldende wetten. SATA is met name niet aansprakelijk bij: • Niet-naleving van de reinigingsvoorschriften (zie hoofdstuk 8) -
Page 192: Reserveonderdelen
Handleiding drukregeleenheden SATA adam 2, SATA adam 2 U 14. Reserveonderdelen Art. nr. Benaming 160739 Batterijset voor SATA adam 2 en SATA adam 2 mini 160788 SATA adam 2 dock (außer SATAjet 5000 B) 160796 2 Stuks SATA adam 2 dock (behalve SATAjet 5000 B) - Page 193 Handleiding drukregeleenheden SATA adam 2, SATA adam 2 U Productomschrijving:......digitale drukmeetinrichting Typebenaming: ........... SATA adam 2 (mini), ......... SATA adam 2 display, SATA adam 2 U ATEX-markering: ........... II 2 G Ex ia IIC T4 nummer van de aangewezen plaats: 0344 KEMA 05 ATEX 1090 IECEx KEM 09.0075X...
-
Page 195: Symboler
Bruksanvisning for trykkjusteringsenheter SATA adam 2, SATA adam 2 U Innholdsfortegnelse [original utgave: tysk] Symboler ......195 Skifte batteri ......201 Tekniske data ....... 195 10. Feilretting ......201 Leveransens innhold .... 196 11. Deponering ......202 Oppbygning ......196 12. -
Page 196: Leveransens Innhold
NO Bruksanvisning for trykkjusteringsenheter SATA adam 2, SATA adam 2 U Leveransens innhold SATA SATA SATA SATA Komponenter adam 2 adam 2 adam 2 adam 2 U display dock mini dock dock Produkt SATA adam 2 SATA adam 2 mini... -
Page 197: Sikkerhetsanvisninger
Bruksanvisning for trykkjusteringsenheter SATA adam 2, SATA adam 2 U Sikkerhetsanvisninger 6.1. Generelle sikkerhetsanvisninger Advarsel! OBS! • Les sikkerhetshenvisningene og bruksanvisningen til lakkpistolene oppmerksomt og komplett før bruk av dette apparatet. Sikkerhetshenvis- ningene og angitte trinn må overholdes. • Alle vedlagte dokumenter må oppbevares og apparatet må kun bli gitt videre sammen med disse dokumentene. - Page 198 Følgende typer bruk og håndtering ødelegger eksplosjonsver- net og er derfor forbudt: • Trykkjusteringsenheten SATA adam 2 skal ikke bringes inn i eller brukes sammen med lakkeringspistolen i eksplosjonsutsatte områder i Ex-sone • Bruke løse- og rengjøringsmidler på halogenisert hydrokarbon base! De resulterende kjemiske reaksjonene kan være eksplosive!
-
Page 199: Igangsetting
Advarsel! Eksplosjonsfare! Følgende typer bruk og håndtering ødelegger eksplosjonsver- net og er derfor forbudt: • Batteribytte i eksplosjonsfarlig område! • Bruk av et annet batteri enn CR 2032, Fa. RENATA (SATA art. nr. 160739)! Igangsetting [2] Advarsel! OBS! • Før første montering av en trykkjusteringsenhet skal SATA adam 2 lakke- ringspistol frakobles trykkluftnettet! • Se til at skrueforbindelser er faste. -
Page 200: Rengjøring Av Trykkjusteringsenhetene
NO Bruksanvisning for trykkjusteringsenheter SATA adam 2, SATA adam 2 U 7.2. Still inn det inngående trykket på pistolen [4] Merk! • På SATA adam 2 (mini) trekkes avtrekksbøylen helt av [4-1] og pistol- inngangstrykket stilles inn med justeringsskovlene [4-2], slipp avtrekks- bøylen igjen. -
Page 201: Skifte Batteri
Bruksanvisning for trykkjusteringsenheter SATA adam 2, SATA adam 2 U Merk! • Flere rengjøringstips: www.sata.com/TV. Skifte batteri [5] Advarsel! Eksplosjonsfare! • Batteriet skal alltid byttes utenfor eksplosjonsfarlig område! • Vær obs på sikkerhetshenvisninger i kapittel 6.4! Det må utelukkende brukes batterier fra RENATA (CR2032). Bruk batteri- sett (artikkelnr. -
Page 202: Deponering
NO Bruksanvisning for trykkjusteringsenheter SATA adam 2, SATA adam 2 U Trykket vises • Display ikke festet i • Skyv displayet inn til ikke tilkoblingsmodulen dock det låses fast, kapittel • Batteriet er tomt • Skifte batteri Displayet lar seg • Reguleringsvingen er... -
Page 203: Garanti
SATA garanterer ikke dersom: • Ignorering av rengjøringsforskriftene (se kapittel 8) • Inntrenging av væsker, når SATA adam 2 displayet ikke skrus helt fast (se kapittel 9) • Annen ignorering av bruksanvisningen • Produktet er brukt til formål det ikke er konstruert for... -
Page 204: Samsvarserklæring
NO Bruksanvisning for trykkjusteringsenheter SATA adam 2, SATA adam 2 U Art.nr. Betegnelse 195222 SATA adam 2 U (luftmikrometer G 1/4 med adam 2-display >psi<) 195230 SATA adam 2 U dock (uten display) 195925 SATA dock, G 1/8 utvendige gjenger 15. - Page 205 Bruksanvisning for trykkjusteringsenheter SATA adam 2, SATA adam 2 U eksplosjonsfarlige områder er gyldig fra 20.04.2016 Harmoniserende standarder: • DIN EN 1127-1:2011 „Eksplosjonsbeskyttelse del 1: Grunnlag og meto- dikk“ • DIN EN 13463-1:2009 ”ikke-elektriske apparater for bruk i eksplosjonsfar- lige områder - del 1: Grunnlag og krav”...
-
Page 207: Symbole
Instrukcja obsługi modułów regulacji ciśnienia SATA adam 2, SATA adam 2 U Spis treści [wersja oryginalna: j. niemiecki] Symbole ....... 207 Wymiana baterii ....213 Dane techniczne ....207 10. Usuwanie usterek ....214 Zakres dostawy ....208 11. Utylizacja ......215 Budowa ........ -
Page 208: Zakres Dostawy
Instrukcja obsługi modułów regulacji ciśnienia SATA adam 2, SATA adam 2 U Zakres dostawy SATA SATA SATA SATA Składnik adam 2 adam 2 adam 2 adam 2 U display dock mini dock dock Wyrób SATA adam 2 SATA adam 2 mini... -
Page 209: Wskazówki Dotyczące Bezpieczeństwa
Instrukcja obsługi modułów regulacji ciśnienia SATA adam 2, SATA adam 2 U Wskazówki dotyczące bezpieczeństwa 6.1. Ogólne wskazówki dotyczące bezpieczeństwa Ostrzeżenie! Uwaga! • Przed użyciem urządzenia należy uważnie przeczytać również wszyst- kie wskazówki bezpieczeństwa i instrukcję obsługi pistoletu lakiernicze- go. Przestrzegać wskazówek bezpieczeństwa i zalecanej kolejności postępowania. - Page 210 Instrukcja obsługi modułów regulacji ciśnienia SATA adam 2, SATA adam 2 U Ostrzeżenie! • Należy używać wyłącznie oryginalnych części zamiennych ew. akceso- riów firmy SATA! • Nigdy nie dopuszczać do kontaktu z natryskiwanymi materiałami zawiera- jącymi kwas, ług lub benzynę! •...
-
Page 211: Uruchomienie
Instrukcja obsługi modułów regulacji ciśnienia SATA adam 2, SATA adam 2 U Ex 1 i Ex 2 o temperaturze otoczenia do 60°C. Jednostka notyfikowana: KEMA 05 ATEX 1090X II 2 G Ex ia IIC T4 Znak Ex Kategoria urządzeń Grupa urządzeń... -
Page 212: Czyszczenie Modułów Regulacji Ciśnienia
Instrukcja obsługi modułów regulacji ciśnienia SATA adam 2, SATA adam 2 U 7.1. Demontaż i montaż wyświetlacza [3] Demontaż: • Zaczepy regulacyjne [3-1] ustawić w położeniu środkowym. • Wcisnąć zatrzask [3-2] i wysunąć wyświetlacz [3-3] z prowadnicy do góry. Montaż: •... -
Page 213: Wymiana Baterii
Instrukcja obsługi modułów regulacji ciśnienia SATA adam 2, SATA adam 2 U Ostrzeżenie! Uwaga! • Wyświetlaczy SATA adam 2 ani pistoletów lakierniczych nie wolno zanurzać w cieczy czyszczącej! • Wyświetlacz SATA adam 2 czyścić wyłącznie za pomocą ście- reczki nasączonej środkiem czyszczącym! Wraz z pierścieniem uszczelniającym [1-6] smarować... -
Page 214: Usuwanie Usterek
Instrukcja obsługi modułów regulacji ciśnienia SATA adam 2, SATA adam 2 U Wskazanie: Symbol baterii 4-5 tygodni Wykrzyknik (migający) 2-3 tygodnie Wskazanie "Lo " podczas włączania <1 1. Demontaż wyświetlacza [5-1] (patrz również rozdział 7.1) 2. Wyświetlacz otwierać za pomocą specjalnego narzędzia i opaski [5- 2], [5-3]. -
Page 215: Utylizacja
Instrukcja obsługi modułów regulacji ciśnienia SATA adam 2, SATA adam 2 U Spomiędzy Brak o-ringu pod zatrza- Wymienić o-ring, roz- wyświetlacza i skiem lub uszkodzony dział 9 modułu łączące- o-ring go dock uchodzi powietrze Wycieka powie- Zanieczyszczony zawór Oczyścić zawór kulowy,... -
Page 216: Części Zamienne
14. Części zamienne Art. nr Nazwa 160739 Zestaw baterii do SATA adam 2 i SATA adam 2 mini 160788 SATA adam 2 dock (außer SATAjet 5000 B) 160796 2 sztuki SATA adam 2 dock (z wyjątkiem SATAjet 5000 B) 211565 SATA adam 2 dock do SATAjet 5000 B... - Page 217 Instrukcja obsługi modułów regulacji ciśnienia SATA adam 2, SATA adam 2 U Domertalstrasse 20 D-70806 Kornwestheim Niniejszym oświadczamy, że niżej wymieniony produkt pod względem jego koncepcji, konstrukcji i typu w wersji wprowadzonej przez nas do obrotu jest zgodny z podstawowymi wymaganiami bezpieczeństwa dy- rektywy 94/9/WE, dyrektywy 2014/34/WE wraz z obowiązującymi w mo-...
- Page 218 Instrukcja obsługi modułów regulacji ciśnienia SATA adam 2, SATA adam 2 U DIN 31000:2011 „Ogólne wytyczne dotyczące bezpiecznego wytwarzania wyrobów technicznych” Wymagane zgodnie z dyrektywą 2014/34/WE, Załącznik VIII, dokumen- ty przechowywane są w wymienionej placówce nr 0123 pod numerem 70023722 przez okres 10 lat.
-
Page 219: Simbologia
Manual de instruções unidades de ajuste de pressão SATA adam 2, SATA adam 2 U Índice [Original: alemão] Simbologia ......219 Substituir a bateria ....225 Dados técnicos ..... 219 10. Resolução de falhas ..... 226 Volume de fornecimento ..220 11. -
Page 220: Volume De Fornecimento
Manual de instruções unidades de ajuste de pressão SATA adam 2, SATA adam 2 U Volume de fornecimento SATA SATA SATA SATA Componentes adam 2 adam 2 adam 2 adam 2 U display dock mini dock dock Produto SATA adam 2... -
Page 221: Notas De Segurança
Manual de instruções unidades de ajuste de pressão SATA adam 2, SATA adam 2 U Notas de segurança 6.1. Notas de segurança geral Advertência! Cuidado! • Antes de usar este aparelho, leia também todas as indicações de segurança e as instruções de funcionamento da pistola de pintura cuidadosamente e na íntegra. - Page 222 Manual de instruções unidades de ajuste de pressão SATA adam 2, SATA adam 2 U Advertência! • Nunca usar o aparelho em áreas com risco de incêndio como fogo ao ar livre, cigarros acesos ou instalações elétricas desprotegidas contra explosões! 6.3.
-
Page 223: Colocação Em Funcionamento
Manual de instruções unidades de ajuste de pressão SATA adam 2, SATA adam 2 U II 2 G Ex ia IIC T4 Sinais Ex Categoria do aparelho Grupo do aparelho C a t e g o r i a Classe de temperatura Grupo do aparelho Tipo de proteção contra... -
Page 224: Limpeza Das Unidades De Ajuste De Pressão
Manual de instruções unidades de ajuste de pressão SATA adam 2, SATA adam 2 U • Pressionar o clip fixador [3-2] e deslocar o visor [3-3] para cima reti- rando-o da guia. Montagem: • Posicionar a palheta de regulagem [3-4] no centro. -
Page 225: Substituir A Bateria
Manual de instruções unidades de ajuste de pressão SATA adam 2, SATA adam 2 U Advertência! Cuidado! • Limpar o visor SATA adam 2 somente com uma flanela ume- decida em produto de limpeza. Em seguida, lubrificar o anel o-ring [1-6] com graxa de alto desempenho (nº de artigo 48173). -
Page 226: Resolução De Falhas
Manual de instruções unidades de ajuste de pressão SATA adam 2, SATA adam 2 U 1. Desmontagem do visor [5-1] (ver também o capítulo 7.1). 2. Abrir o visor utilizando a ferramenta especial e a banda elástica [5-2], [5-3]. 3. Remover a bateria com a ferramenta especial [5-4]. -
Page 227: Tratamento
Manual de instruções unidades de ajuste de pressão SATA adam 2, SATA adam 2 U O visor não en- • O clip fixador está • Substituir o clip fixa- caixa defeituoso dor, capítulo 9 • Limpar a porca ou • Sujidade ou danos na... -
Page 228: Peças Sobressalentes
Manual de instruções unidades de ajuste de pressão SATA adam 2, SATA adam 2 U 14. Peças sobressalentes Artigo Designação -nº 160739 Kit de bateria para SATA adam 2 e SATA adam 2 mini 160788 SATA adam 2 dock (außer SATAjet 5000 B) 160796 2 unidades SATA adam 2 dock (com excepção de SATAjet... - Page 229 Manual de instruções unidades de ajuste de pressão SATA adam 2, SATA adam 2 U em vigor no momento da declaração e que pode ser utilizado conforme a directiva CE 94/9/CE, directiva UE 2014/34/UE em áreas susceptíveis a explosão (ATEX), Anexo X, B.
- Page 230 Manual de instruções unidades de ajuste de pressão SATA adam 2, SATA adam 2 U Albrecht Kruse Gerente SATA GmbH & Co. KG...
-
Page 231: Simboluri
Manual de utilizare unităţi de reglare a presiunii SATA adam 2, SATA adam 2 U Index conţinut [versiunea originală: germană] Simboluri ......231 Înlocuirea bateriei ....237 Date tehnice ......231 10. Remedierea defecţiunilor ..238 Setul de livrare ..... 232 11. -
Page 232: Setul De Livrare
SATA adam 2 mini SATA adam 2 display SATA adam 2 U Setul de livrare nu conţine o baterie RENATA CR2032. Structura [1] [1-1] SATA adam 2 dock, modul [1-6] Supapă cu bilă [1-7] SATA adam 2 display de conectare pentru pistol de [1-8] Garnitură inelară | Vă rugăm lăcuit SATAjet, cu excepţia... -
Page 233: Indicaţii Privind Siguranţa
Manual de utilizare unităţi de reglare a presiunii SATA adam 2, SATA adam 2 U Indicaţii privind siguranţa 6.1. Indicaţii generale privind siguranţa Avertisment! Precauţie! • Înainte de folosirea acestui aparat, citiţi cu atenţie şi în întregime toate indicaţiile privind siguranţa şi instrucţiunile de utilizare a pistolului de vopsit. Indicaţiile privind siguranţa şi etapele prevăzute trebuie respec- tate. • Păstraţi toate documentele aferente şi predaţi aparatul mai departe numai împreună cu aceste documente. • Respectaţi neapărat şi aceste instrucţiuni de utilizare a pistolului de vopsit SATA corespunzător! 6.2. Indicaţii specifice privind siguranţa Avertisment! • A se respecta prescripţiile locale de siguranţă, de prevenire a accidente-... - Page 234 RO Manual de utilizare unităţi de reglare a presiunii SATA adam 2, SATA adam 2 U 6.3. Echipament de protecţie personală Avertisment! • La utilizarea aparatului, precum şi la curăţare şi întreţinere, purtaţi întot- deauna protecţie aprobată pentru respiraţie şi ochi, precum şi mănuşi de protecţie şi îmbrăcăminte şi încălţăminte de lucru! 6.4. Utilizarea în medii cu potenţial exploziv Aparatul este admis pentru utilizarea / păstrarea în medii cu potenţial exploziv ale zonelor Ex 1 şi 2. Avertisment! Pericol de explozie! Următoarele utilizări şi acţiuni duc la pierderea protecţiei an- ti-explozive şi sunt, prin urmare, interzise: • Nu montaţi şi/sau nu utilizaţi unităţile de reglare a presiunii SATA adam...
-
Page 235: Indicaţii Privind Siguranţa
Manual de utilizare unităţi de reglare a presiunii SATA adam 2, SATA adam 2 U Avertisment! Pericol de explozie! Următoarele utilizări şi acţiuni duc la pierderea protecţiei an- ti-explozive şi sunt, prin urmare, interzise: • Schimbarea bateriei în medii cu potenţial exploziv! • Montarea unei alte baterii ca CR 2032, firma RENATA (Nr. art. SATA 160739)! Indicaţii privind siguranţa [2] Avertisment! Precauţie! -
Page 236: Curăţarea Unităţilor De Reglare A Presiunii
• Dacă nu se obţine presiunea de intrare necesară a pistolului, trebuie majorată presiunea la reţeaua de aer comprimat; presiunea mare duce la forţe prea înalte de retragere. Curăţarea unităţilor de reglare a presiunii Avertisment! Precauţie! • Înainte de curăţarea pistolului de vopsit într-o maşină de spălat, display-ul SATA adam 2 trebuie demontat (a se vedea capitolul 7.1). Nu curăţaţi niciodată în maşina de spălat display-ul SATA adam 2! Modulul de legătură poate rămâne montat pe pistol în timpul curăţării pistolului de vopsit în maşina de spălat. • Respectaţi şi indicaţiile pentru curăţarea pistolului dumneavoastră de vopsit SATA. -
Page 237: Înlocuirea Bateriei
Manual de utilizare unităţi de reglare a presiunii SATA adam 2, SATA adam 2 U Avertisment! Precauţie! • Nu curăţaţi geamul de sticlă SATA adam 2 display cu obiecte ascuţite sau dure! • Desfaceţi display-ul exclusiv pentru schimbarea bateriei! Indicaţie! • Alte sfaturi pentru curăţare: www.sata.com/TV. Înlocuirea bateriei [5] Avertisment! Pericol de explozie! • Schimbaţi bateria exclusiv în afara mediilor cu potenţial exploziv! • Respectaţi indicaţiile de siguranţă din capitolul 6.4! Este permisă utilizarea exclusiv a bateriilor firmei RENATA (CR2032). Uti-... -
Page 238: Remedierea Defecţiunilor
RO Manual de utilizare unităţi de reglare a presiunii SATA adam 2, SATA adam 2 U 6. Înşurubaţi capacul pe display. Trebuie avută în vedere înşurubarea ca- pacului până la limită, pentru a evita pătrunderea lichidelor de curăţare [5-3]. 7. La nevoie, schimbaţi clema de fixare şi mica garnitură inelară. Partea plană a clemei de fixare trebuie să fie vizibilă [fără figură]. 10. Remedierea defecţiunilor Defecţiunea Cauză Remediere Presiunea nu • Display-ul nu este fixat • Împingeţi display-ul este afişată în modulul de legătură până la fixare, capito- dock lul 7.1 • Baterie goală • Înlocuirea bateriei Display-ul nu • Şurubul de reglare • Aduceţi şurubul de se poate scoate nu se află în poziţie... -
Page 239: Dezafectarea
Manual de utilizare unităţi de reglare a presiunii SATA adam 2, SATA adam 2 U Curăţarea, capitolul Indicatorul digital Display-ul încărcat prea negru sau co- mult timp cu lichidul de 8, dispuneţi schimbarea lorat curăţare unităţii digitale 11. Dezafectarea Pentru a evita daunele pentru mediul înconjurător, reciclaţi corespunzător bateria respectiv unităţile de reglare a presiunii SATA adam 2. Respectaţi prevederile locale! 12. Serviciul asistenţă clienţi Accesorii, piese de schimb şi suport tehnic se pot primi de la comerciantul dumneavoastră SATA. -
Page 240: Declaraţie De Conformitate
2 >bar<) 195222 SATA adam 2 U (micrometru de aer G 1/4 cu display adam 2 >psi<) 195230 SATA adam 2 U dock (fără display) 195925 SATA dock, G 1/8 filet exterior 15. Declaraţie de conformitate Producător: SATA GmbH & Co. KG Domertalstrasse 20 D-70806 Kornwestheim Prin prezentul document declarăm faptul că produsul mai jos menționat, în forma în care a fost introdus de noi pe piață, este conform, din punct de vedere al conceptului, construcției și tehnologiei constructive, cu cerințele esențiale legate de siguranță prevăzute de Directiva 94/9/CE, de Directiva UE 2014/34/UE, cu modificările valabile la data declarației, și că acesta poate fi utilizat, în conformitate cu prevederile Directivei CE 94/9/CE și ale Directivei UE 2014/34/UE, în atmosfere în care există pericol de explozie (ATEX), Anexa X, B. Denumire produs: ..Dispozitiv digital de măsurare a presiunii Denumirea de tip: ........SATA adam 2 (mini),... - Page 241 Manual de utilizare unităţi de reglare a presiunii SATA adam 2, SATA adam 2 U ......... SATA adam 2 display, SATA adam 2 U Caracteristica ATEX: ........II 2 G Ex ia IIC T4 Oficiu de testare: 0344 KEMA 05 ATEX 1090 IECEx KEM 09.0075X...
-
Page 243: Символы
Руководство по эксплуатации блоков регулирования давления SATA adam 2, adam 2 U Содержание [язык оригинала: немецкий] Символы ......243 Замена аккумуляторной Технические характеристи- батареи ........ 249 10. Устранение неисправно- ки .......... 243 стей ........250 Объем поставки ....244 Конструкция ......244 11. -
Page 244: Объем Поставки
RUS Руководство по эксплуатации блоков регулирования давления SATA adam 2, adam 2 U Объем поставки SATA SATA SATA SATA Компонент adam 2 adam 2 adam 2 adam 2 U display dock mini dock dock Продукт SATA adam 2 SATA adam 2 mini... -
Page 245: Указания По Технике Безопасности
Руководство по эксплуатации блоков регулирования давления SATA adam 2, adam 2 U Указания по технике безопасности 6.1. Общие указания по технике безопасности Предупреждение! Осторожно! • Перед применением данного прибора внимательно и полностью прочитайте все инструкции по технике безопасности и руководство... - Page 246 RUS Руководство по эксплуатации блоков регулирования давления SATA adam 2, adam 2 U Предупреждение! • Использовать исключительно оригинальные запчасти или принад- лежности фирмы SATA! • Не допускать контакта прибора с распылительными средствами, содержащими кислоту, щелочь или бензин! • Не использовать прибор в зоне источников воспламенения, таких как...
-
Page 247: Ввод В Эксплуатацию
Руководство по эксплуатации блоков регулирования давления SATA adam 2, adam 2 U воздуха до 60°C. Орган контроля: KEMA 05 ATEX 1090 X. II 2 G Ex ia IIC T4 Знак Категория приборов Группа приборов взрывоопасности Категория газа Класс температуры Группа приборов... -
Page 248: Очистка Блоков Регулирования Давления
RUS Руководство по эксплуатации блоков регулирования давления SATA adam 2, adam 2 U 7.1. Демонтаж и монтаж дисплея [3] Демонтаж: • Перевести регулировочную головку [3-1] в среднее положение. • Нажать фиксирующий зажим [3-2] и выдвинуть дисплей [3-3] вверх из направляющей. -
Page 249: Замена Аккумуляторной Батареи
для подачи воздуха, вкл. резьбу и красконаливной стакан, а также соединительный модуль дока! • Дисплей SATA adam 2 - так же, как и краскопульт - никогда не погружать в моющее средство! • Производить очистку дисплея SATA adam 2 только смоченной в... -
Page 250: Устранение Неисправностей
RUS Руководство по эксплуатации блоков регулирования давления SATA adam 2, adam 2 U ности ее использования 1-3 года. Емкость батареи контролируется электроникой. Чтобы исключить ошибки измерения, индикация от- ключается при недостаточной емкости батареи и батарея подлежит замене. В зависимости от индикации и использования батарея подлежит за- мене... - Page 251 Руководство по эксплуатации блоков регулирования давления SATA adam 2, adam 2 U Невозможно • Регулировочная го- • Перевести регули- снять дисплей, ловка находится не в ровочную головку в или он снима- среднем положении среднее положение, ется с трудом • Направляющие склее- глава...
-
Page 252: Утилизация
RUS Руководство по эксплуатации блоков регулирования давления SATA adam 2, adam 2 U 11. Утилизация Во избежание отрицательного воздействия на окружающую среду батарею и/или блоки регулирования давления SATA adam 2 утилизи- ровать надлежащим образом. Соблюдать местные предписания! 12. Сервисная служба... -
Page 253: Сертификат Соответствия
Руководство по эксплуатации блоков регулирования давления SATA adam 2, adam 2 U Арт. № Обозначение 160861 SATA adam 2 mini dock 160689 SATA adam 2 display (bar) 160697 SATA adam 2 display (psi) 162164 5 шт. фиксирующих зажимов 162172 2 шт. уплотнительных колец круглого сечения... - Page 254 RUS Руководство по эксплуатации блоков регулирования давления SATA adam 2, adam 2 U DEKRA Certification B.V. Meander 1051 6825 MJ Arnhem (Арнем, Нидерланды) Соответствующие директивы ЕС: • EN 60079-0:2013, EN 60079-11:2012, EN 60079-26:2007 • Директива ЕС по машинам 2006/42/EG • Директива ЕС 94/9/ЕС «Оборудование и защитные системы для...
-
Page 255: Symboler
Bruksanvisning tryckregleringsenheter SATA adam 2, SATA adam 2 U Innehållsförteckning [originalversion: tyska] Symboler ......255 Byta batteri ......261 Tekniska data ....... 255 10. Felavhjälpning ...... 261 Leveransomfattning ....256 11. Avfallshantering ....262 Konstruktion ......256 12. Kundtjänst ......263 Avsedd användning .... -
Page 256: Leveransomfattning
[1-4] SATA adam 2 U dock [1-5] Reglage Avsedd användning Tryckregleringsenheterna SATA adam 2 används för att ställa in och kontrollera ingångstrycket på SATA lackeringspistoler. Varning! • Användaren har ansvaret för skador och olyckor som beror på felaktig... -
Page 257: Säkerhetsanvisningar
Bruksanvisning tryckregleringsenheter SATA adam 2, SATA adam 2 U Säkerhetsanvisningar 6.1. Allmänna säkerhetsanvisningar Varning! Se upp! • Läs igenom alla säkerhetsanvisningar och hela bruksanvisningen till lackeringspistolen uppmärksamt innan du använder denna apparat. Säkerhetsanvisningarna och de angivna stegen måste följas. • Spara alla bifogade dokument och överlåt inte apparaten utan dessa dokument. - Page 258 Följande användningar och handlingar leder till förlust av ex- plosionsskyddet och är därför förbjudna: • Tryckregleringsenheten SATA adam 2 får aldrig tas med in eller använ- das i explosiva områden i ex-zon 0 tillsammans med lackeringspistolen! • Användning av lösnings- och rengöringsmedel som baseras på haloge- niserade kolväten! De kemiska reaktioner som uppträder då...
-
Page 259: Driftstart
87. Sätt in SATA adam 2 [2-3] i lackeringspistolen. 88. Dra åt låsskruven [2-4] ordentligt. Varning! • Kontrollera att låsskruven sitter fast! SATA adam 2 (mini) kan i annat fall skjutas ut okontrollerat från lackeringspistolen! 7.1. Demontering och montering av displayen [3] Demontering: • Sätt reglaget [3-1] i mittläget. -
Page 260: Rengöring Av Tryckregleringsenheterna
Bruksanvisning tryckregleringsenheter SATA adam 2, SATA adam 2 U 7.2. Inställning av pistolens ingångstryck [4] Tips! • På SATA adam 2 (mini) ska du trycka in avtryckarbygeln helt [4-1] och ställa in pistolens ingångstryck med reglaget [4-2]. Släpp avtryckarby- geln igen. -
Page 261: Byta Batteri
Bruksanvisning tryckregleringsenheter SATA adam 2, SATA adam 2 U Tips! • Fler tips för rengöring: www.sata.com/TV. Byta batteri [5] Varning! Explosionsrisk! • Batteriet får endast bytas utanför explosiva områden! • Följ säkerhetsanvisningarna i kapitel 6.4! Endast batterier från företaget RENATA (CR2032) får användas. Använd batterisatsen (artikel-nr 160739) med batteri, O-ringar, fästklämma,... -
Page 262: Avfallshantering
Displayen har varit täckt Rengöring, kapitel 8, svartvit eller färg med rengöringsmedel för byt den digitala enheten länge 11. Avfallshantering För att undvika skador på miljön ska batteriet och tryckregleringsenheter- na SATA adam 2 avfallshanteras på lämpligt sätt. Följ de lokala föreskrif- terna! -
Page 263: Kundtjänst
SATA har inget ansvar: • Om rengöringsföreskrifterna inte följs (se kapitel 8) • Vätska tränger in om SATA adam 2 display inte är maximalt åtdragen (se kapitel 9) • Om övriga delar av bruksanvisningen inte följs • om produkten används på... -
Page 264: Överensstämmelseförklaring
Bruksanvisning tryckregleringsenheter SATA adam 2, SATA adam 2 U Arti- Benämning kelnr 162081 5x dock protect 195214 SATA adam 2 U (luftmikrometer G 1/4 med adam 2-display >bar<) 195222 SATA adam 2 U (luftmikrometer G 1/4 med adam 2-display >psi<) 195230 SATA adam 2 U dock (utan display) 195925 SATA dock, G 1/8 yttergänga... - Page 265 Bruksanvisning tryckregleringsenheter SATA adam 2, SATA adam 2 U • EN 60079-0:2013, EN 60079-11:2012, EN 60079-26:2007 • EG:s maskindirektiv 2006/42/EG • EG-direktiv 94/9/EG Utrustning och säkerhetssystem som är avsedda för användning i explosionsfarliga omgivningar gäller till 2016-04-19 • EU-direktiv 2014/34/EU Utrustning och säkerhetssystem som är avsed- da för användning i explosionsfarliga omgivningar gäller från 2016-04-...
-
Page 267: Simboli
Navodila za uporabo enot za uravnavanje tlaka SATA adam 2, SATA adam 2 U Kazalo [originalna različica: nemška] Simboli ........267 9. Zamenjava baterije ....273 2. Tehnični podatki ....267 10. Odpravljanje motenj ..... 273 3. Obseg dobave ...... 268 11. Odlaganje ......274 4. Zgradba ........ -
Page 268: Obseg Dobave
Izdelek SATA adam 2 SATA adam 2 mini SATA adam 2 display SATA adam 2 U V obsegu dostave je vključena baterija RENATA CR2032. Zgradba [1] [1-1] Povezovalni modul SATA [1-6] Krogelni ventil [1-7] SATA adam 2 display adam 2 dock za pištole za [1-8] O-obroč | Vedno mažite z lakiranje SATAjet razen jet 5000 B visokokakovostno mastjo (št. [1-2] Povezovalni modul SATA art. 48173) adam 2 dock za SATAjet [1-9] Zaskočka 5000 B [1-10] Digitalni prikaz [1-3] Priključna postaja SATA... -
Page 269: Varnostni Napotki
Navodila za uporabo enot za uravnavanje tlaka SATA adam 2, SATA adam 2 U Varnostni napotki 6.1. Splošni varnostni napotki Opozorilo! Pozor! • Pred uporabo naprave skrbno in v celoti preberite vse varnostne napot- ke in navodilo za uporabo lakirne pištole. Upoštevati morate varnostne napotke in predpisane postopke. • Shranite vse priložene dokumente in oddajte napravo dalje samo s temi dokumenti. • Obvezno upoštevajte tudi navodila za uporabo zadevne lakirne pištole SATA! 6.2. Specifični varnostni napotki Opozorilo! • Upoštevajte krajevne varnostne predpise, predpise o preprečevanju nezgod in o zaščiti pri delu ter predpise o varovanju okolja! • Uporabljati, čistiti in vzdrževati jo sme samo strokovna oseba! - Page 270 6.4. Uporaba na območjih, ki jih ogroža eksplozija Naprava je atestirana za uporabo / shranjevanje v eksplozijsko ogroženih področjih EX con 1 in 2. Opozorilo! Nevarnost eksplozije! Naslednji načini uporabe in ravnanj vodijo do izgube protiek- splozijske zaščite in so zato prepovedani: • Enote za uravnavanje tlaka SATA adam 2 ne puščajte ali uporabljajte z lakirno pištolo v eksplozijsko ogroženih območjih cone eksplozijske nevarnosti 0. • Uporaba topil in čistilnih sredstev, ki so izdelani na osnovi halogeni- ziranih ogljikovodikov! Kemične reakcije, ki nastanejo pri tem, lahko potekajo v obliki eksplozije! Elektronska naprava za merjenje tlaka je bila podvržena vzorčnemu pre- verjanju. Razvita, konstruirana in izdelana je bila v skladu z ES direktivo 94/9 ES. Uvrščena je bila po II 2 G Ex ia IIC T4 FM Global IS CL I, ZN 1,...
-
Page 271: Zagon
Navodila za uporabo enot za uravnavanje tlaka SATA adam 2, SATA adam 2 U Opozorilo! Nevarnost eksplozije! Naslednji načini uporabe in ravnanj vodijo do izgube protiek- splozijske zaščite in so zato prepovedani: • Menjava baterije znotraj eksplozijsko ogroženih območij! • Vgradnja druge baterije, razen CR 2032 RENATA (SATA Art. Nr. 160739)! Zagon [2] Opozorilo! Pozor! • Pred prvo montažo enote za uravnavanje tlaka SATA adam 2, lakirno pišto-... -
Page 272: Čiščenje Enot Za Uravnavanje Tlaka
• SATA adam 2 displeja – kot tudi lakirnih pištol – nikoli ne pota- pljajte v čistilno tekočino! • SATA adam 2 displej čistite izključno s krpo, navlaženo s čistilnim sredstvom. Zatem O obroč [1-6] namažite z visoko zmogljivostno (št. art. 48173). • Uporabljajte nevtralno čistilno tekočino (pH vrednost 6 do 8)! • Ne uporabljajte nikakršnih kislin, lugov, baz, sredstev za odstranjevanje z luženjem, neprimernih regeneratov ali drugih... -
Page 273: Zamenjava Baterije
Navodila za uporabo enot za uravnavanje tlaka SATA adam 2, SATA adam 2 U Napotek! • Ostali nasveti za čiščenje: www.sata.com/TV. Zamenjava baterije [5] Opozorilo! Nevarnost eksplozije! • Baterijo menjajte izključno izven eksplozijsko ogroženih območij! • Upoštevajte varnostne napotke v poglavju 6.4! Uporabljate lahko izključno baterije podjetja RENATA (CR2032). Uporabi- te baterijski komplet (št. art. 160739) z baterijo, O-obroči, zaskočkami, prijemalnim trakom in posebnim orodjem. Življenjska doba baterije glede na intenzivnost uporabe znaša 1-3 leta. Zmogljivost baterije je elektron- sko nadzorovana. Da se izognete napakam, se prikaz, kadar je zmoglji- vost baterije premajhna, ugasne in baterijo je treba zamenjati. -
Page 274: Odlaganje
Navodila za uporabo enot za uravnavanje tlaka SATA adam 2, SATA adam 2 U Tlak ni prikazan. • Zaslon ni zaskočil v • Zaslon vstavite, da se priključno postajo pove- zaskoči; poglavje 7.1. zovalnega modula. • Zamenjajte baterijo • Baterija je prazna. Zaslona ni mo- • Regulirno krilo ni na • Regulirno krilo po- goče odstraniti sredini. stavite na sredino; ali pa le s teža- • Vodila so zlepljena/ poglavje 7.1. vo. umazana. • Čiščenje vodil. • Zaskočka ni pritisnjena. • Pritisnite zaskočko; • Posebni O-obroč [1-6] poglavje 7.1. je nabrekel, ker ste ga • Ne dajajte v razredči- dali v razredčilo. -
Page 275: Servisna Služba
Navodila za uporabo enot za uravnavanje tlaka SATA adam 2, SATA adam 2 U 12. Servisna služba Pribor, nadomestne dele in tehnično pomoč prejmete pri vašem SATA trgovcu. 13. Jamstvo / odgovornost Veljajo Splošni poslovni pogoji podjetja SATA ter morebitni dodatni pogod- beni dogovori ter posamezno veljavni zakoni. SATA še posebej ne nosi nikakršne odgovornosti pri: • Neupoštevanje predpisov za čiščenje (glejte poglavje 8) • Vdor tekočine, če zaslon SATA adam 2 ni privit do konca (glejte pog- lavje 9) • Drugo neupoštevanje navodil za uporabo... -
Page 276: Izjava O Skladnosti
Proizvajalec: SATA GmbH & Co. KG Domertalstrasse 20 D-70806 Kornwestheim Izjavljamo, da izdelek glede zasnove, konstrukcije in izdelave v izvedbi, ki smo jo dali v promet, ustreza osnovnim zdravstvenim in varnostnim zahtevam Direktive 94/9/ES, Direktive EU 2014/34/EU in spremembam, ki veljajo v času izdelave izjave, ter ga je mogoče v skladu z Direktivo ES 94/9/ES, Direktivo EU 2014/34/EU uporabljati v eksplozivnih območjih (ATEX), Priloga X, B. Oznaka izdelka: ....Digitalna naprava za merjenje tlaka Tip oznake: ..........SATA adam 2 (mini), ......... SATA adam 2 display, SATA adam 2 U Oznaka ATEX: ..........II 2 G Ex ia IIC T4 Številka imenovanega mesta: 0344 KEMA 05 ATEX 1090 IECEx KEM 09.0075X DEKRA Certification B.V. Meander 1051 6825 MJ Arnhem Zadevne ES direktive: • EN 60079-0:2013, EN 60079-11:2012, EN 60079-26:2007 • ES direktiva o strojih 2006/42/ES... - Page 277 Navodila za uporabo enot za uravnavanje tlaka SATA adam 2, SATA adam 2 U • Direktiva ES 94/9/ES o približevanju zakonodaje držav članic v zvezi z opremo in zaščitnimi sistemi, namenjenimi za uporabo v potencialno eksplozivnih atmosferah, ki velja do 19. 04. 2016 • Direktiva EU 2014/34/ES o približevanju zakonodaje držav članic v zve- zi z opremo in zaščitnimi sistemi, namenjenimi za uporabo v potencial- no eksplozivnih atmosferah, ki velja od 20. 04. 2016 Uporabljene harmonizirane norme: • DIN EN 1127-1:2011 „Výbušné atmosféry. Prevencia a ochrana pred výbuchom časť 1: Základné pojmy a metodika“ • DIN EN 13463-1:2009 „Neelektrične naprave za uporabo v eksplozijsko ogroženih območjih - del 1: Osnove in zahteve“ • DIN EN ISO 12100:2011; „Bezpečnosť strojov. Všeobecné zásady kon- štruovania strojov. Posudzovanie a znižovanie rizika (ISO 12100:2010)“ • DIN EN 1953:2013 „Rozprašovacie a striekacie zariadenia na povla- kové materiály. Bezpečnostné požiadavky“ Uporabljene nacionalne norme: DIN 31000:2011 „Všeobecné zásady pre bezpečný návrh technických...
-
Page 279: Symboly
Návod na obsluhu jednotiek na reguláciu tlaku SATA adam 2, SATA adam 2 U Obsah [pôvodná verzia: v nemeckom jazyku] Symboly ........ 279 9. Výmena batérie ....285 Technické údaje ....279 10. Odstraňovanie porúch ..286 Obsah dodávky ....280 11. Likvidácia ......287 4. Zloženie ........ -
Page 280: Obsah Dodávky
2 U display dock mini dock dock Produkt SATA adam 2 SATA adam 2 mini SATA adam 2 display SATA adam 2 U Súčasťou dodávky je batéria RENATA CR2032. Zloženie [1] [1-1] SATA adam 2 dock spojovací [1-6] Guľový ventil [1-7] SATA adam 2 display modul pre lakovacie pištole [1-8] Krúžok O | Namažte vždy SATAjet okrem jet 5000 B vysokovýkonným tukom [1-2] SATA adam 2 dock spojova- (č. výr. 48173) cí modul pre SATAjet 5000 B [1-9] Západková spona [1-3] SATA adam 2 mini dock Spo- [1-10] Digitálna indikácia... -
Page 281: Bezpečnostné Pokyny
Návod na obsluhu jednotiek na reguláciu tlaku SATA adam 2, SATA adam 2 U Bezpečnostné pokyny 6.1. Všeobecné bezpečnostné pokyny Varovanie! Pozor! • Pred použitím tohto náradia si pozorne a kompletne prečítajte aj všetky bezpečnostné pokyny a návod na použitie lakovacej pištole. Bezpeč- nostné pokyny a stanovené kroky sa musia dodržiavať. • Všetky priložené dokumenty uschovajte a náradie odovzdávajte iným osobám len spolu s týmito dokumentmi. • Bezpodmienečne dodržiavajte aj návod na použitie príslušnej lakovacej pištole SATA! 6.2. Špecifické bezpečnostné pokyny Varovanie! • Dodržiavajte miestne bezpečnostné, preventívne predpisy, predpisy bez- pečnosti práce a predpisy na ochranu životného prostredia! • Lakovaciu pištoľ smie používať, čistiť a udržiavať len odborník! - Page 282 6.4. Používanie v prostrediach s nebezpečenstvom výbuchu Náradie je schválené na použitie / úschovu v prostrediach s nebezpečen- stvom výbuchu výbušnej zóny 1 a 2. Varovanie! Nebezpečenstvo výbuchu! Nasledujúce použitia a konania vedú k zániku ochrany pred vý- buchom, a preto sú zakázané: • Jednotky na reguláciu tlaku SATA adam 2 neumiestňujte ani nepoužívaj- te spolu s lakovacou pištoľou v oblastiach s nebezpečenstvom výbuchu, výbušná zóna 0! • Používanie rozpúšťadiel a čistiacich prostriedkov na báze halogenizova- ných uhľovodíkov! Chemické reakcie, ktoré pritom vznikajú, môžu mať výbušný priebeh! Elektronické zariadenie na meranie tlaku bolo podrobené typovej skúške. Bolo vyvinuté, skonštruované a vyrobené v súlade s ES smernicou 94/9 ES. Podľa II 2 G Ex ia IIC T4 FM Global IS CL I, ZN 1, AEx ia IIC T4 IS CL I, DIV 1, GP A, B, C&D bolo zaradené do skupiny T4. Smie sa používať...
-
Page 283: Uvedenie Do Prevádzky
Návod na obsluhu jednotiek na reguláciu tlaku SATA adam 2, SATA adam 2 U Varovanie! Nebezpečenstvo výbuchu! Nasledujúce použitia a konania vedú k zániku ochrany pred vý- buchom, a preto sú zakázané: • Výmena batérií v prostrediach s nebezpečenstvom výbuchu! • Vkladanie inej batérie ako CR 2032, Fa. RENATA (SATA výr. č. 160739)! Uvedenie do prevádzky [2] Varovanie! Pozor! • Pred prvou montážou odpojte jednotku na reguláciu tlaku SATA adam 2... -
Page 284: Čistenie Jednotiek Na Reguláciu Tlaku
čistým stlačeným vzduchom! • SATA adam 2 display - tak ako aj lakovacie pištole - nikdy neponá- rajte do čistiacej kvapaliny! • SATA adam 2 display čistite výlučne handrou navlhčenou čis- tiacim prípravkom. Následne namažte krúžok O [1-6] pomo- cou vysokovýkonného maziva (č. výrobku 48173). • Používajte neutrálnu čistiacu kvapalinu (hodnota pH 6 až 8)! • Nepoužívajte kyseliny, lúhy, zásady, prostriedky na odstra-... -
Page 285: Výmena Batérie
Návod na obsluhu jednotiek na reguláciu tlaku SATA adam 2, SATA adam 2 U Upozornenie! • Ďalšie tipy na čistenie: www.sata.com/TV. Výmena batérie [5] Varovanie! Nebezpečenstvo výbuchu! • Batériu vymieňajte výlučne mimo prostredí s nebezpečenstvom výbu- chu! • Riaďte sa bezpečnostnými pokynmi z kapitoly 6.4! Používať sa smú výhradne batérie firmy RENATA (CR2032). Používajte súpravu batérií (č. výr. 160739) s batériou, O-krúžkami, západkovou svorkou, grip páskou a špeciálnym náradím). Prevádzková doba batérie predstavuje v závislosti od intenzity používania 1 - 3 roky. Kapacita baté- rie sa kontroluje elektronicky. Aby sa vylúčili chyby merania, zobrazenie... -
Page 286: Odstraňovanie Porúch
Návod na obsluhu jednotiek na reguláciu tlaku SATA adam 2, SATA adam 2 U 10. Odstraňovanie porúch Pomoc pri poru- Porucha Príčina chách Tlak sa nezobra- • Displej sa nezaaretoval • Displej zasuňte až na zuje v spojovacom module doraz, kapitola 7.1 dock • Výmena batérie • Vybitá batéria Displej sa nedá • Regulačné krídlo nie je • Regulačné krídlo odobrať, alebo v strednej polohe presuňte do strednej sa dá odobrať • Vedenia sú zlepené / polohy, kapitola 7.1 len veľmi ťažko zašpinené • Vyčistite vedenia • Západková spona nie je • Stlačte západkovú... -
Page 287: Likvidácia
Návod na obsluhu jednotiek na reguláciu tlaku SATA adam 2, SATA adam 2 U 11. Likvidácia Aby ste zabránili škodám na životnom prostredí, zlikvidujte batérie, resp. jednotky na reguláciu tlaku SATA adam 2 odborne. Dodržiavajte miestne predpisy! 12. Zákaznícky servis Príslušenstvo, náhradné diely a technickú podporu získate u svojho pre- dajcu SATA. 13. Záruka / ručenie Platia Všeobecné obchodné podmienky SATA a prípadné ďalšie zmluvné dohody, ako aj príslušné platné zákony. SATA neručí predovšetkým pri: • Nedodržanie predpisov na čistenie (pozri kapitolu 8) • Vniknutie kvapalín, ak sa SATA adam 2 displej maximálne nedotiahne (pozri kapitolu 9) • Iné nedodržanie návodu na obsluhu... -
Page 288: Vyhlásenie O Zhode
195222 SATA adam 2 U (vzduchový mikrometer G 1/4 s displejom adam 2 >psi<) 195230 SATA adam 2 U dock (bez displeja) 195925 SATA dock, vonkajší závit G 1/8 15. Vyhlásenie o zhode Výrobca: SATA GmbH & Co. KG Domertalstrasse 20 D-70806 Kornwestheim Týmto vyhlasujeme, že nasledovne uvedený produkt na základe svojej koncepcie, konštrukcie a konštrukčného typu v nami do obehu uvedenom vyhotovení zodpovedá základným bezpečnostným požiadavkám smerni- ce 94/9/ES, EÚ-smernice 2014/34/EÚ vrátane v čase vyhlásenia platných zmien a môže sa používať podľa ES-smernice 94/9/ES, EÚ-smernice 2014/34/EÚ vo výbuchom ohrozených oblastiach (ATEX), príloha X, B. Označenie výrobku: ..Digitálne zariadenie na meranie tlaku Typové označenie: ........SATA adam 2 (mini), ......... SATA adam 2 display, SATA adam 2 U Označenie ATEX: ........... II 2 G Ex ia IIC T4 Číslo uvedenej inštitúcie: 0344 KEMA 05 ATEX 1090 IECEx KEM 09.0075X... - Page 289 Návod na obsluhu jednotiek na reguláciu tlaku SATA adam 2, SATA adam 2 U DEKRA Certification B.V. Meander 1051 6825 MJ Arnhem Príslušné smernice ES: • EN 60079-0:2013, EN 60079-11:2012, EN 60079-26:2007 • Smernica ES o strojových zariadeniach 2006/42/ES • ES-smernica 94/9/ES Zariadenia a ochranné systémy určené na použi- tie v potenciálne výbušnej atmosfére, platná do 19. 4. 2016 • EÚ-smernica 2014/34/EÚ Zariadenia a ochranné systémy určené na použitie v potenciálne výbušnej atmosfére, platná od 20. 4. 2016 Použité harmonizované normy: • EN 1127-1:2011 »Eksplozivne atmosfere - Preprečevanje eksplozije in zaščita - 1. del: Osnovni pojmi in metodologija« • DIN EN 13463-1:2009 „Neelektrické prístroje určené na použitie v pros- trediach s nebezpečenstvom výbuchu - časť 1: Základy a požiadavky“ • DIN EN ISO 12100:2011; »Varnost strojev - Splošna načela načrtovanja - Ocena tveganja in zmanjšanje tveganja«...
-
Page 291: Semboller
SATA basınç kontrol ünitesi kullanım kılavuzu adam 2, adam 2 U İçindekiler dizini [Orijinal metin: Almanca] Semboller ......291 Pilin değiştirilmesi ....297 Teknik özellikler ....291 10. Arızaların giderilmesi .... 298 Teslimat içeriği ..... 292 11. Atığa ayırma ......299 Boya tabancasının yapısı... -
Page 292: Teslimat Içeriği
SATA basınç kontrol ünitesi kullanım kılavuzu adam 2, adam 2 U Teslimat içeriği SATA SATA SATA SATA Bileşenler adam 2 adam 2 adam 2 adam 2 U display dock mini dock dock Ürün SATA adam 2 SATA adam 2 mini... -
Page 293: Emniyet Bilgileri
SATA basınç kontrol ünitesi kullanım kılavuzu adam 2, adam 2 U Emniyet bilgileri 6.1. Genel emniyet bilgileri Uyarı! Dikkat! • Bu cihazı kullanmadan önce tüm emniyet bilgilerini ve boya tabancası işletim kılavuzunu dikkatli bir şekilde ve sonuna kadar okuyunuz. Emni- yet bilgilerine ve belirtilen işlemlere riayet edilmelidir. - Page 294 SATA basınç kontrol ünitesi kullanım kılavuzu adam 2, adam 2 U 6.3. Kişisel koruyucu donanım Uyarı! • Cihazı kullanırken, temizlik ve bakım yaparken daima onaylı solunum ve göz maskesi, uygun koruyucu eldivenler ve nbsp;iş giysileri ve ayakka- bıları kullanınız! 6.4. Patlama tehlikesi olan sahalarda kullanım Cihaz, patlama tehlikesine sahip Bölge 1 ve 2 sahaları...
-
Page 295: Devreye Alma
Devreye alma [2] Uyarı! Dikkat! • Bir SATA adam 2 basınç kontrol ünitesinin ilk montajından önce boya tabancasını basınçlı hava şebekesinden ayırın! • Dişli bağlantıların sıkı oturmasına dikkat ediniz. 1.'den 4. adıma kadar olanlar sadece SATA adam 2 (mini) için geçerlidir. -
Page 296: Basınç Ayar Ünitesinin Temizliği
üfleyerek kurutunuz! • SATA adam 2 display'i - ve boya tabancalarını da - asla temizleme sıvısı içine daldırmayınız! • SATA adam 2 display'i yalnızca temizleme sıvısı ile ıslatılmış bir bezle temizleyiniz. -
Page 297: Pilin Değiştirilmesi
SATA basınç kontrol ünitesi kullanım kılavuzu adam 2, adam 2 U Uyarı! Dikkat! • SATA adam 2 display camını sivri, keskin veya kaba nesnelerle temiz- lemeyiniz! • Ekranı yalnızca pilin değiştirilmesi için açınız! Bilgi! • Temizlikle ilgili başka tavsiyeler: www.sata.com/TV. -
Page 298: Arızaların Giderilmesi
SATA basınç kontrol ünitesi kullanım kılavuzu adam 2, adam 2 U 7. Gerektiğinde yerleşme klipsini ve küçük O-Ring'i değiştiriniz. Yerleşme klipsinin düz tarafı görünür olmalıdır [Şekil yok]. 10. Arızaların giderilmesi Arıza Nedeni Çözüm Basınç gösteril- • Ekran, bağlantı modül • Ekranı yerine oturana dock içine yerleşmemiş... -
Page 299: Atığa Ayırma
14. Yedek parça Ürün Tanım 160739 SATA adam 2 ve SATA adam 2 mini için pil seti 160788 SATA adam 2 dock (außer SATAjet 5000 B) 160796 2 adet SATA adam 2 dock (SATAjet 5000 B dışında) 211565 SATAjet 5000 B için SATA adam 2 dock 211573 SATAjet 5000 B için 2 adet SATA adam 2 dock... -
Page 300: Uygunluk Belgesi
162164 5 ad. yerleşme klipsi 162172 2 ad. O-Ring 162081 5 ad. dock protect 195214 SATA adam 2 U (hava mikro metre G 1/4 adam 2 ekran ile >bar<) 195222 SATA adam 2 U (hava mikro metre G 1/4 adam 2 ekran ile >psi<) - Page 301 SATA basınç kontrol ünitesi kullanım kılavuzu adam 2, adam 2 U IECEx KEM 09.0075X DEKRA Certification B.V. Meander 1051 6825 MJ Arnhem Geçerli AT direktifleri: • EN 60079-0:2013, EN 60079-11:2012, EN 60079-26:2007 • 2006/42/AT sayılı AT makine direktifi • 94/9/AT AT yönetmeliği, patlama tehlikesi olan bölgelerde amacına uygun kullanım için cihazlar ve koruyucu sistemler 19.04.2016 tarihine...
-
Page 303: Symbols
Operating instructions pressure measuring devices SATA adam 2, SATA adam 2 U Content [Original Version: German] Symbols ........ 303 Battery Replacement .... 309 Technical Data ...... 303 10. Troubleshooting ....310 Scope of Delivery ....304 11. Disposal ........ 311 Technical Design .... -
Page 304: Scope Of Delivery
[1-4] SATA adam 2 U dock [1-5] Regulation wing Intended Use The SATA adam 2 devices are designed for adjustment and control of the inlet pressure of a SATA spray gun. Danger! • The user is responsible for any damage and accidents caused by im-... -
Page 305: Safety Instructions
Operating instructions pressure measuring devices SATA adam 2, SATA adam 2 U Safety Instructions 6.1. General Safety Instructions Danger! Notice! • Before using the device, please read all safety instructions as well as the operating instructions of the spray gun carefully. Safety instructions and indicated safety measures are mandatory. - Page 306 The following applications and operations lead to the loss of the explosion protection and are, therefore, prohibited: • The SATA adam 2 must not be brought along with or used on a spray gun in explosive areas classified as Ex-Zone 0! • Do not use solvents and cleaning agents based on halogenised...
-
Page 307: Use
The following applications and operations lead to the loss of the explosion protection and are, therefore, prohibited: • Battery replacement in explosive areas! • Installation of a battery other than CR 2032, RENATA (SATA Art. No. 160739)! Use [2] Danger! Notice! • Please disconnect spray gun from the air supply prior to the installation of... -
Page 308: Cleaning Of The Pressure Measuring Devices
• Fully pull the trigger [4-1] and adjust the spray gun inlet pressure with the regulation wing [4-2], then release the trigger. • With SATA adam 2 U fully pull the trigger [4-1]– air micrometer on spray gun must be fully opened – and adjust the spray gun inlet pressure according to [4-3], the release the trigger. -
Page 309: Battery Replacement
Operating instructions pressure measuring devices SATA adam 2, SATA adam 2 U Information! • Further cleaning tips can be found at www.sata.com/TV. Battery Replacement [5] Danger! Risk of explosion! • Replace the battery outside of explosive areas only! • Please observe safety instructions in chapter 6.4! Only RENATA batteries (CR2032) must be used. -
Page 310: Troubleshooting
Operating instructions pressure measuring devices SATA adam 2, SATA adam 2 U 10. Troubleshooting Malfunction Cause Corrective action No pressure is • Display has not prop- • Slide in the display displayed erly snapped into the until it snaps home, dock chapter 7.1... -
Page 311: Disposal
Operating instructions pressure measuring devices SATA adam 2, SATA adam 2 U 11. Disposal To protect the environment, batteries as well as SATA adam 2 have to be disposed of appropriately. Please observe local regulations! 12. After Sale Service Please contact your SATA dealer for accessories, spare parts and techni- cal support. -
Page 312: Declaration Of Conformity
160697 SATA adam 2 display (psi) 162164 5x locking clip 162172 2x O-ring 162081 5x dock protect 195214 SATA adam 2 U (air micrometer G 1/4 with adam 2 display >bar<) 195222 SATA adam 2 U (air micrometer G 1/4 with adam 2 display >psi<) - Page 313 Operating instructions pressure measuring devices SATA adam 2, SATA adam 2 U Product type: ..........SATA adam 2 (mini), ......... SATA adam 2 display, SATA adam 2 U ATEX classification: ........II 2 G Ex ia IIC T4 Inspection Autority: 0344 KEMA 05 ATEX 1090 IECEx KEM 09.0075X...
- Page 317 [4-2] [4-1] [4-1] [4-3] [5-1] [5-2] [5-3] [5-4] [5-5] [5-6]...
- Page 319 SATA GmbH & Co. KG Domertalstraße 20 70806 Kornwestheim Deutschland Tel. +49 7154 811-0 Fax +49 7154 811-196 E-Mail: info@sata.com www.sata.com...
Need help?
Do you have a question about the SATA adam 2 mini and is the answer not in the manual?
Questions and answers
