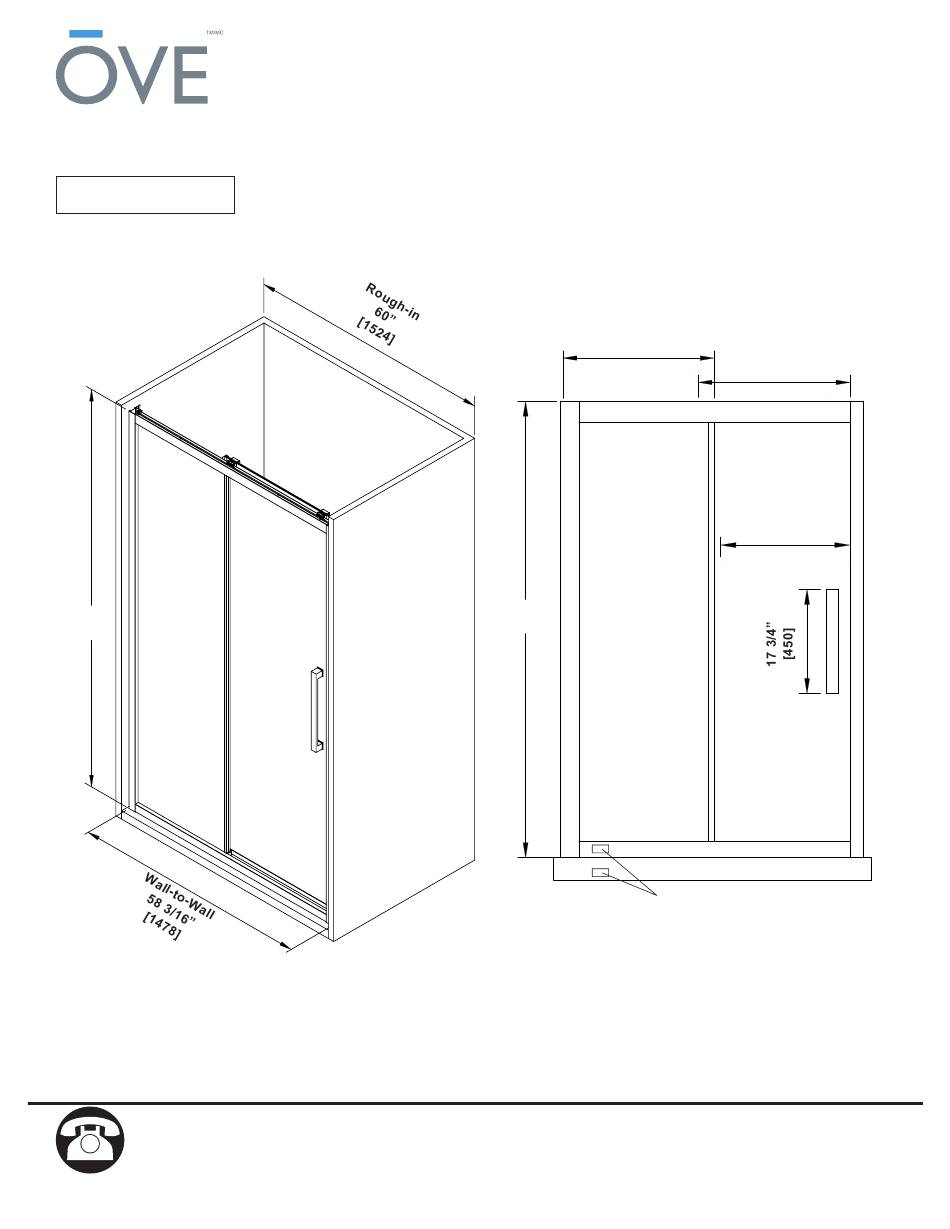

ELLIS 60
Measures: inch [millimeter]
28 1/16"
[713]
29 13/16"
[758]
Opening
24 5/8"
[625]
78 3/4"
78 3/4"
[2000]
[2000]
CSA Markings
Purchase date: _________________________
Product Tracking Reference: ________________________
Questions, problems, missing parts?
Before returning to your retailer, call our customer service department at
1-866-839-2888, 9 a.m. - 5 p.m., EST, Monday - Friday
2800 Etienne Lenoir, Laval
2015-09-04
1
Québec H7R 0A3 Canada

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ELLIS and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for OVE ELLIS

Summary of Contents for OVE ELLIS

  • Page 1 ELLIS 60 Measures: inch [millimeter] 28 1/16” [713] 29 13/16” [758] Opening 24 5/8” [625] 78 3/4” 78 3/4” [2000] [2000] CSA Markings Purchase date: _________________________ Product Tracking Reference: ________________________ Questions, problems, missing parts? Before returning to your retailer, call our customer service department at 1-866-839-2888, 9 a.m.

  • Page 2: Table Of Contents

    TABLE OF CONTENT PACKAGE CONTENT............................4 HARDWARE CONTENT............................5 TOOLS REQUIRED............................. 5 SAFETY INFORMATION............................. 6 PREPARATION..............................6 SHOWER REVERSIBILITY..........................7 BASE INSTALLATION GUIDELINES (OPTIONAL).................... 8 SHOWER FRAME INSTALLATION........................9 WALL TRACK INSTALLATION..........................13 DOOR INSTALLATION............................15 HANDLE INSTALLATION & SEALING......................17 CARE AND MAINTENANCE..........................18 LIMITED 5 YEARS WARRANTY........................
  • Page 3 PACKAGE CONTENT...

  • Page 4: Package Content

    PACKAGE CONTENT PART# DESCRIPTION CODE Fixed panel 99SG10058-WM Door panel 99SGD0044-WM Wall track 99STR0035-WM Wall jamb 99STR0036-WM Corner track 99SRU0148-WM Door handle 99SHA1035-WM Gasket 99SRU0149-WM Glass panel’s vertical seal strip 99SRU0150-WM Magnetic strip 99SRU0151-WM Magnetic strip cover 99SGC0043-WM Top metal track 99SGS0030-WM Bottom metal track 99SGS0031-WM...

  • Page 5: Hardware Content

    HARDWARE CONTENT Wall Anchor Screw Screw Screw ø6x30mm ST4x30mm ST4x12mm ST4x20mm Bolt Fitting M4x30mm TOOLS REQUIRED Drill with ceramic tile bit Pencil Screwdriver Level ø1/8” (3mm) & ø1/4” (6mm) Measuring Tape Silicone Rubber mallet Cutter Allen key Ratchet Safety glasses 2.5 &...

  • Page 6: Safety Information

    SAFETY INFORMATION Please read and understand this entire manual before attempting to assemble, operate or install the product. Handle the tempered glass with caution! Improperly handling the glass can cause it to break suddenly in small pieces (never in pointed fragments). Dot NOT put glass panels on hard surfaces, always work on clean and soft surface (e.g.

  • Page 7: Shower Reversibility

    SHOWER REVERSIBILITY • This instruction is drawn up for an opening from right to left (see illustration B). • For an installation from left to right (see illustration A), use the same instructions, but switch around the panels: mirror effect. Install the shower head on the door’s side! This will reduce the risk of leaking.

  • Page 8: Base Installation Guidelines (Optional)

    BASE INSTALLATION GUIDELINES (OPTIONAL) Studs Tile wall Shower Base Drywall Cement Silicone Floor Shower Base Wood shim Flange Stud Drywall Silicone...

  • Page 9: Shower Frame Installation

    SHOWER FRAME INSTALLATION 1. Take the rubber fitting out of the sliding door guide (Q). 2. Place the sliding door guide (Q) on the bottom metal track (N) and mark the positions of the 2 holes. 3. Drill pilot holes with a ø1/8” (3mm) drill bit. 4.
  • Page 10 SHOWER FRAME INSTALLATION 1. Insert the fixed panel’s top seal strip (P) and the door top aluminum strip (S) into the top metal track (M). 2. Insert the fixed panel’s bottom seal strip (R) at the base of the fixed panel (B). 3.
  • Page 11 SHOWER FRAME INSTALLATION 1-2. Install the wall jamb (F) on the top metal track (M) and the bottom metal track (N) using the screws (DD). 3-4. Install the corner track (G) on the top metal track (M) and the bottom metal track (N) using the screws (DD).
  • Page 12 SHOWER FRAME INSTALLATION corner track 1-2. Place the 2 wall tracks (E) on the fixed panel (B) and the (G). 3. Place the whole shower frame onto the base.

  • Page 13: Wall Track Installation

    WALL TRACK INSTALLATION 1-2. Ensure the base and shower frame are leveled. Mark the position of the holes of the wall tracks (E) on the wall. 3. Remove the shower frame. 4-5. Drill pilot holes in the marked locations with a ø1/4” (6mm) drill bit. Insert the wall anchors (AA) using a rubber mallet until the wall anchors are flush with the wall.
  • Page 14 WALL TRACK INSTALLATION 1-2. Secure the 2 wall tracks (E) using screws (BB), fittings (FF) and caps (EE). 3-4. Drill the 2 wall tracks (E) with a ø1/8” (3mm) drill bit in both 3 places. 5-6. Secure the 2 wall tracks (E) using screws (CC), fittings (FF) and caps (EE). Helpful Hint Helpful Hint Do not overtighten!

  • Page 15: Door Installation

    DOOR INSTALLATION 1. Uninstall the T profile from the door top rollers (O). 2. Install the 2 top rollers (O) on the door panel (C). Use a ratchet to strongly tighten the bolts. 3. Insert the door bottom seal strip (T) onto the door panel (C). 4.
  • Page 16 DOOR INSTALLATION 1. Find out which side of the magnetic strip (K) attracts the door’s magnet. 2. Insert the magnetic strip (K) into the corner track (G). Make sure to insert it with the attracting side facing the door’s magnet. Then install the magnetic strip cover (L) to the corner track (G). 3.

  • Page 17: Handle Installation & Sealing

    HANDLE INSTALLATION & SEALING 1. Install the door handle (H). 2. Ensure that the door closes and opens smoothly, and that there is a tight connection between the side glass panels and the frame as well as the support bar. Apply a clear silicone water sealant around the outside perimeter of any fixed shower components (horizontally between bottom of fixed side glass panel and the base, as well as vertically between the wall, glass frames, and any side glass panel).

  • Page 18: Care And Maintenance

    CARE AND MAINTENANCE For the daily maintenance, use a wet cloth and a soft liquid cleaner. Never use abrasive cleaners containing some acetone, chlorine or strong bleach, scrapers, metallic brushes, nor other objects or the products which can graze or tarnish surfaces. Use a ratchet to strongly tighten any bolts used to support the fixed glass panels or doors panel (support bolts can withstand up to 250 lbf*in of torque).
  • Page 19 ELLIS 60 Mesures: pouces [millimètres] 28 1/16” [713] 29 13/16” [758] Ouverture 24 5/8” [625] 78 3/4” 78 3/4” [2000] [2000] Marques CSA Date de l’achat: _______________________ Numéro de référence du produit: ______________________ Questions, problèmes ou pièces manquantes? Avant de retourner le produit à votre détaillant, contactez notre service à la clientèle au 1-866-839-2888, du lundi au vendredi de 9h00 à...
  • Page 20 TABLE DES MATIÈRES CONTENU DE L’EMBALLAGE ......................... 22 QUINCAILLERIE FOURNIE ..........................23 OUTILS REQUIS ............................... 23 INFORMATION SUR LA SÉCURITÉ ......................... 24 PRÉPARATION ..............................24 CETTE DOUCHE EST RÉVERSIBLE ....................... 25 GUIDE D’INSTALLATION DE LA BASE (OPTIONNEL) ................... 26 INSTALLATION DU CADRE DE LA DOUCHE....................27 INSTALLATION DU RAIL MURAL........................
  • Page 21 CONTENU DE L’EMBALLAGE...

  • Page 22: Contenu De L'emballage

    CONTENU DE L’EMBALLAGE DESCRIPTION CODE QUANTITÉ # DE PIÈCE Panneau fixe 99SG10058-WM Panneau de la porte 99SGD0044-WM Rail muraux 99STR0035-WM Montant mural 99STR0036-WM Rail latéral 99SRU0148-WM Poignée de la porte 99SHA1035-WM Joint d’étanchéité 99SRU0149-WM Joint d’étanchéités verticaux des panneaux de verre 99SRU0150-WM Rail magnétique 99SRU0151-WM...

  • Page 23: Quincaillerie Fournie

    QUINCAILLERIE FOURNIE Ancrage mural ø6x30mm ST4x30mm ST4x12mm ST4x20mm Boulon Capuchon Raccords M4x30mm OUTILS REQUIS Perceuse avec foret à ceramique Crayon Tournevis Niveau ø1/8” (3mm) & ø1/4” (6mm) Ruban à mesurer Silicone Maillet en caoutchouc Exacto Clé Allen Clé à Rochet Lunettes de sécurité...

  • Page 24: Information Sur La Sécurité

    INFORMATION SUR LA SÉCURITÉ S.v.p. lire et comprendre complètement le manuel avant de tenter d’assembler, d’installer et d’utiliser le produit. Manipulez le verre trempé avec précaution sinon il pourrait se briser en petits morceaux (jamais en fragments pointus). Ne PAS poser les panneaux de verres sur des surfaces dures, toujours travailler sur des surfaces propres et souples (ex: tapis).

  • Page 25: Cette Douche Est Réversible

    CETTE DOUCHE EST RÉVERSIBLE • Utilisez ces instructions pour une ouverture de la porte de droite à gauche (illustration B). • Pour une installation de gauche à droite (illustration A), suivez ces mêmes instructions mais permutez l’emplacement des panneaux: effet miroir. Installez le pommeau de douche du côté...

  • Page 26: Guide D'installation De La Base (Optionnel)

    GUIDE D’INSTALLATION DE LA BASE (OPTIONNEL) Montant mural Mur de tuiles Base de douche Placoplâtre Ciment Silicone Plancher Base de douche Cale en bois Bride Montant mural Placoplâtre Silicone...

  • Page 27: Installation Du Cadre De La Douche

    INSTALLATION DU CADRE DE LA DOUCHE 1. Enlevez le raccord de caoutchouc du guide (Q) pour porte coulissante. 2. Placez le guide (Q) pour porte coulissante au bas du rail de métal (N) et marquez la position des 2 trous. 3.
  • Page 28 INSTALLATION DU CADRE DE LA DOUCHE 1. Insérez le joint d’étanchéité supérieur pour panneau fixe (P), ainsi que le joint supérieur de la porte d’aluminium (S) dans les rails de métal (M). 2. Insérez le joint d’étanchéité du panneau fixe (R) à la base du panneau fixe (B). 3.
  • Page 29 INSTALLATION DU CADRE DE LA DOUCHE 1-2. Installez le montant mural (F) au-dessus du rail supérieur (M) et au au-bas du rail inférieur (N) avec les vis (DD). 3-4. Installez le rail latéral (G) au-dessus du rail supérieur (M) et au bas du rail inférieur (N) avec les vis (DD). 5.
  • Page 30 INSTALLATION DU CADRE DE LA DOUCHE ail latéral 1-2. Placez les 2 rails muraux (E) au panneau fixe (B) et au r (G). 3. Placez la structure de la douche sur la base.

  • Page 31: Installation Du Rail Mural

    INSTALLATION DU RAIL MURAL 1-2. Assurez-vous que la base et la structure de la douche soient nivelées. Marquez la position des trous sur le mur des rails muraux (E). 3. Retirez le cadre de la douche. 4-5. Percez un trou guide avec un foret ø1/4” (6mm) à l’emplacement des marques faites précédemment. Insérez les ancrages mural (AA) en utilisant un maillet en caoutchouc.
  • Page 32 INSTALLATION DU RAIL MURAL 1-2. Fixez le rails muraux (E) en utilisant les vis (BB), les raccords (FF) et les capuchons (EE). 3-4. Percez à trois endroits le rails muraux (E) avec un foret de ø1/8” (3mm). 5-6. Fixez le rails muraux (E) en utilisant les vis (CC), les raccords (FF) et les capuchons (EE). Important Important Ne pas serrer trop...

  • Page 33: Installation De La Porte

    INSTALLATION DE LA PORTE 1. Désinstallez la pièce en T des roulettes supérieures pour porte (O). 2. Installez les 2 roulettes supérieure de la porte (O) sur la porte (C). Utilisez une clé à rochet afin de serrer les boulons fortement. 3.
  • Page 34 INSTALLATION DE LA PORTE 1. Trouvez de quel côté la rail magnétique (K) est attiré par l’aimant de la porte. 2. Insérez la rail magnétique (K) dans le rail (G). Assurez-vous d’insérer le côté magnétique face à l’aimant de la porte. Ensuite, installez le couvercle pour joint magnétique (L) sur le rail latéral (G). 3.

  • Page 35: Installation De La Poignée Et Scellage

    INSTALLATION DE LA POIGNÉE ET SCELLAGE 1. Installez la poignée de porte (H). 2. Assurez-vous que la porte se ferme hermétiquement et s’ouvre doucement, et que le châssis et la barre et la barre de support soient étroitement fixés aux panneaux de verre. Appliquez un scellant étanche à...

  • Page 36: Traitement Et Entretien

    TRAITEMENT ET ENTRETIEN Utilisez un chiffon mouillé et un nettoyant liquide doux pour l’entretien quotidien. N’utilisez jamais de nettoyants abrasifs contenant de l’acétone, du chlore ou du javellisant puissant, et évitez les grattoirs, les brosses métalliques et tout autre objet ou produit pouvant érafler ou ternir les surfaces. Utilisez la clé...
  • Page 37 ELLIS 60 Medidas: pulgadas [milímetros] 28 1/16” [713] 29 13/16” [758] Apertura 24 5/8” [625] 78 3/4” 78 3/4” [2000] [2000] Marca CSA Fecha de compra: ___________________ Seguimiento y referencia del producto:___________________ Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro departamento de servicio al cliente al 1-866-839-2888, 9 am.
  • Page 38 TABLA DE CONTENIDOS CONTENIDO DEL PAQUETE..........................40 CONTENIDO DE HARDWARE.......................... 41 HERRAMIENTAS NECESARIAS........................41 INFORMACIÓN DE SEGURIDAD........................42 PREPARACIÓN..............................42 REVERSIBILIDAD DE LA DUCHA........................43 GUÍA PARA LA INSTALACIÓN LA BASE (OPCIONAL)................... 44 INSTALACIÓN DEL MARCO DE LA DUCHA ....................45 INSTALACIÓN DEL RIEL DE LA PARED......................
  • Page 39 CONTENIDO DEL PAQUETE...

  • Page 40: Contenido Del Paquete

    CONTENIDO DEL PAQUETE DESCRIPCIÓN CÓDIO PARTE# CANTIDAD Panel fijo 99SG10058-WM Panel de la puerta 99SGD0044-WM Pistas de la pared 99STR0035-WM Jamba mural 99STR0036-WM Pista de esquina 99SRU0148-WM Manija de la puerta 99SHA1035-WM Empaquetadura 99SRU0149-WM Sello de estanqueidad verticales de paneles de vidrio 99SRU0150-WM Sello de estanqueidad magnético 99SRU0151-WM...

  • Page 41: Contenido De Hardware

    CONTENIDO DE HARDWARE Tarugo Tornillo Tornillo Tornillo ø6x30mm ST4x30mm ST4x12mm ST4x20mm Perno Capuchón Accesorio M4x30mm HERRAMIENTAS NECESARIAS Taladro con brocas para cerámica Lápiz Destornillador Nivel ø1/8” (3mm) & ø1/4” (6mm) Cinta medidora Silicona Mazo de goma Cuchilla Llave Allen Llave de trinquete Anteojos de seguridad 2.5 &...

  • Page 42: Información De Seguridad

    INFORMACIÓN DE SEGURIDAD Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el producto. ¡Manipule el vidrio templado con precaución! Una manipulación inadecuada del vidrio puede ocasionar que se rompa. NO coloque los paneles sobre superficies duras; trabaje siempre una superficie limpia y blanda (por ejemplo, toallas).

  • Page 43: Reversibilidad De La Ducha

    REVERSIBILIDAD DE LA DUCHA • Estas instrucciones fueron elaboradas para una abertura de puerta de derecha a izquierda (ilustración B). • Para una abertura de izquierda a derecha (ilustración A), siga estas mismas instrucciones, pero cambie el lugar para la ubicación del riel: efecto espejo. ¡Instale la cabeza de la ducha hacia el lado de la puerta! Esto reducirá...

  • Page 44: Guía Para La Instalación La Base (Opcional)

    PAUTAS PARA LA INSTALACIÓN BASE (OPCIONAL) Soportes Pared de Plato de ducha Baldosas Tablaroca Cemento Silicona Piso Plato de ducha Madera cuñas Brida Soportes Tablaroca Silicona...

  • Page 45: Instalación Del Marco De La Ducha

    INSTALACIÓN DEL MARCO DE LA DUCHA 1. Tomar la goma del corredizo guiador de la puerta (Q). 2. Poner el corredizo guiador de la puerta (Q) en el carril metálico inferior (N) y marque la posición de los dos hoyos. 3.
  • Page 46 INSTALACIÓN DEL MARCO DE LA DUCHA 1. Inserte la tira superior del panel fijo (P) y la tira aluminio superior de la puerta (S) en el parte superior del carril metálico (M). 2. Inserte la sello de estanqueidad en parte inferior del panel fijo (R) en la base del panel fijo (B). 3.
  • Page 47 INSTALACIÓN DEL MARCO DE LA DUCHA 1-2. Instale la jamba mural (F) en el parte superior del carril metálico (M) y en el parte inferior del carril metálico (N) utilizando los tornillos (DD). 3-4. Instale la pista de esquina (G) en el parte superior del carril metálico (M) y en el parte inferior del carril metálico (N) utilizando los tornillos (DD).
  • Page 48 INSTALACIÓN DEL MARCO DE LA DUCHA pista de esquina 1-2. Poner las dos pistas de la pared (E) en el panel fijo (B) y el (G). 3. Coloque toda la ducha sobre la base.

  • Page 49: Instalación Del Riel De La Pared

    INSTALACIÓN DEL RIEL DE LA PARED 1-2. Asegurar que la base y ducha están nivelados. Marque la posición de los hoyos de la pista de la pared (E) en la pared. 3. Retire el marco de la ducha. 4-5. Tornilla los hoyos en la posición marcado con el ø1/4” (6mm) tornillo. Inserte los tarugos (AA) con un mazo de goma hasta que estos queden al ras de la pared.
  • Page 50 INSTALACIÓN DEL RIEL DE LA PARED 1-2. Fije el pistas de la pared (E) utilizando los tornillos (BB), los accesorios (FF) y los capuchones (EE). 3-4. Perfore el pistas de la pared (E) con una broca de ø1/8” (3mm) en 3 sitios. 5-6.

  • Page 51: Instalación Del Panel De La Puerta

    INSTALACIÓN DEL PANEL DE LA PUERTA 1. Desinstala el T perfil de los rodillos superiores de la puerta (O). 2. Instale los 2 rodillos superiores (O) en el panel de la puerta (C). Utilice una llave de trinquete para apretar firmemente los pernos.
  • Page 52 INSTALACIÓN DEL PANEL DE LA PUERTA 1. Averigüe cual lado de la sello de estanqueidad magnético (K) atrae el imán de la puerta. 2. Inserte la sello de estanqueidad magnético (K) en el pista de esquina (G). Asegúrese de insertarla con el lado que atrae frente al imán de la puerta.

  • Page 53: Instalación De La Manija Y Sellado

    INSTALACIÓN DE LA MANIJA Y SELLADO 1. Instale la manija (H) de la puerta. 2. Asegúrese de que la puerta cierre firmemente y abra suavemente y que haya una conexión apretada entre el panel de vidrio y el riel al igual que con la barra se soporte. Aplique silicona transparente resistente al agua alrededor del perímetro interno y externo de todos los componentes de la ducha (horizontalmente entre la parte inferior del panel de vidrio y la base, al igual que verticalmente (entre la pared, el riel y el panel de vidrio).

  • Page 54: Cuidado Y Mantenimiento

    MANTENIMIENTO Para mantenimiento diario, utilice un paño húmedo y un limpiador líquido suave. Nunca utilice abrasivos olimpiadores que contenga acetona, cloro o blanqueadores fuertes, espátulas o cepillos de cerdas metálicas, ni objetos o productos que puedan raspar o deslucir las superficies. Utilice un trinquete para apretar firmemente a cualquier pernos utilizados para soportar los paneles de vidrio fijos o panel de puertas (pernos de soporte pueden soportar hasta 250 lbf * in de torque).
