6. INSTALACIÓN Y CONEXIÓN
Conexión de un grabador
1. Utilice el interruptor para seleccionar el modo
de entrada LINE.
2. Conecte un extremo de un cable RCA en la sa-
lida (L&R) del grabador y el otro extremo en la
entrada (L&R) del Link USB 2.0 (salida izquierda
a entrada izquierda, salida derecha a entrada
derecha).
3. Conecte un cable RCA en la salida del Link USB
2.0 y en altavoces activos.
4. Utilice un cable USB para enlazar su PC con el
Link USB 2.0.
Observación: Antes de conectar el cable USB, la
grabación y reproducción de los sonidos será mejor.
Procure utilizar dos cables calibre 22AEG (o superior)
para conectar el grabador con un amplificador.
Conexión de tocadiscos
1. Utilice el interruptor para seleccionar el modo
de entrada PHONO.
2. Conecte un extremo de un cable RCA en la
salida phono (L&R) y el otro extremo en la in-
terfaz de entrada (L&R) del Link USB 2.0 (salida
izquierda a entrada izquierda, salida derecha a
entrada derecha).
3. Conecte un cable RCA en la salida del Link USB
2.0 y en altavoces activos.
4. Utilice un cable calibre 22AWG (o superior) para
conectar la puesta a tierra del equipo.
5. Utilice un cable USB para enlazar su PC con el
Link USB 2.0
P. 10
Tecshow USB 2.0 | Versión Español

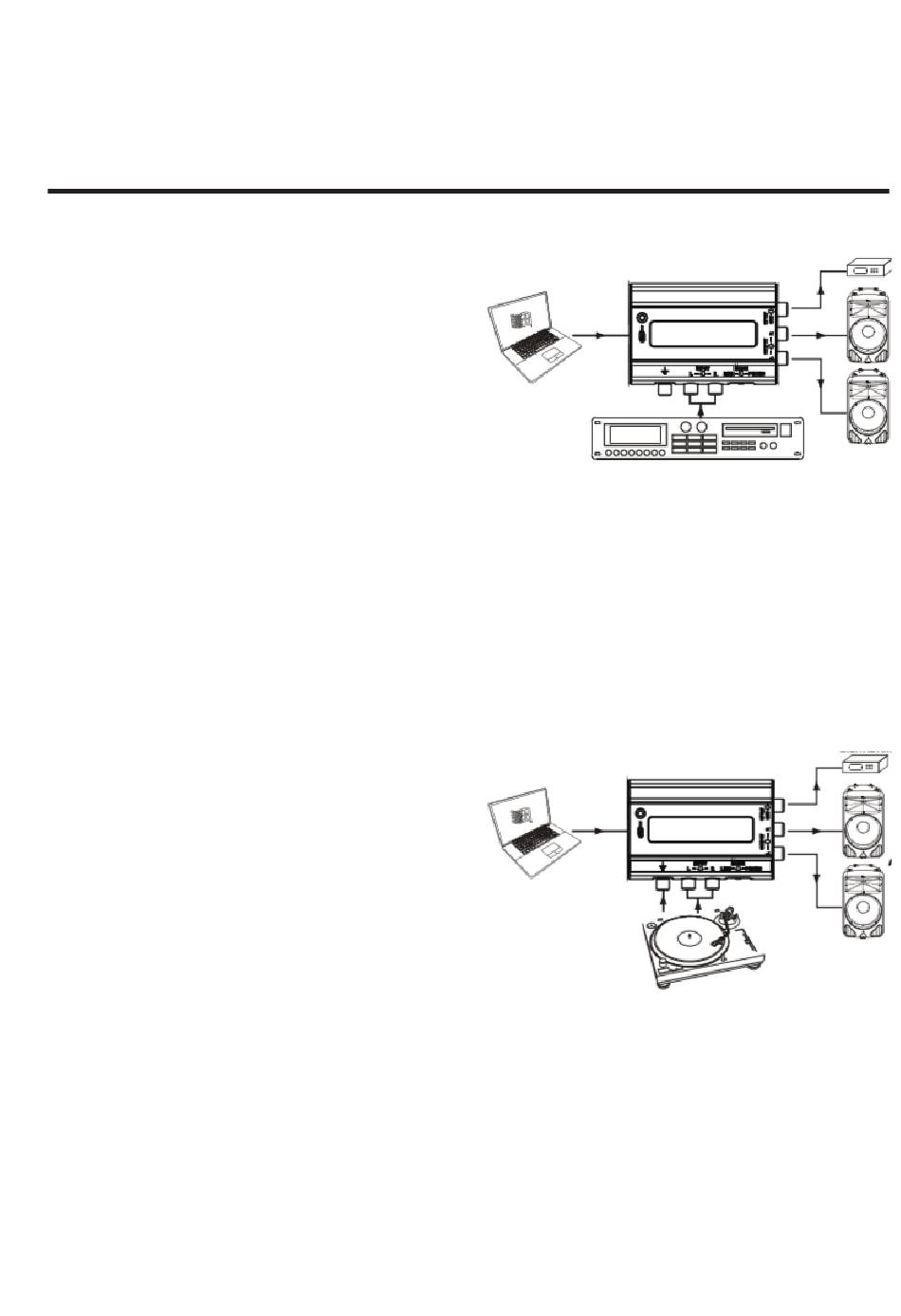

PC
GRABADOR
PC
TOCADISCO
Amplificador digital
Altavoces activos
Amplificador digital
Altavoces activos
