Summary of Contents for FuelTech Switch Panel-8
-
Page 3: Table Of Contents
SwitchPanel-8 Index Presentation ..........................4 Characteristics ..........................5 Warranty terms ..........................6 Installation .............................7 4.1 Power Supply ........................7 Setting up the buttons ........................8 5.1 Setting up via FTManager ....................8 5.2 Setting up via ECU screen ....................8 5.3 Identifying the buttons ......................9 5.4 Backlight colors table ......................9 Dimensions (in.) ........................ -
Page 4: Presentation

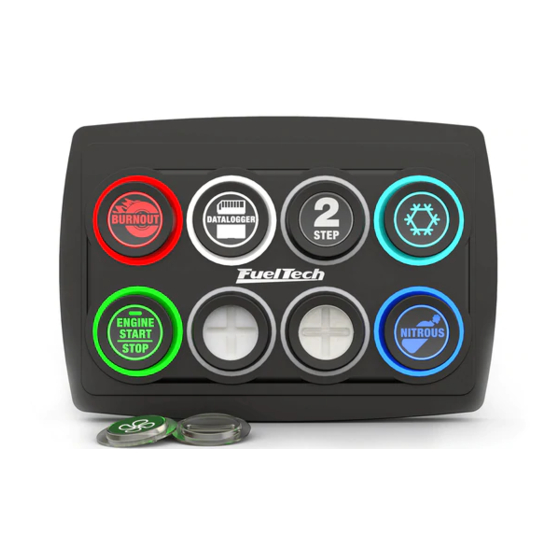

SwitchPanel-8 1. Presentation The SwitchPanel-8 is a button panel with multicolored backlights that communicates with the PowerFT ECUs line through FuelTech’s proprietary FTCAN 2.0 communication network. By using SwitchPanel-8, your project will appear more neat since installation wiring will be minimized. Each button is identified through several predefined stickers that are included with the product;... -
Page 5: Characteristics
SwitchPanel-8 2. Characteristics Electrical Specifications - Supply Voltage: 12-24Vdc; - Standby Current: <50mA; - Communication BUS: FTCAN 2.0; Mechanical Specifications - CAN connector: 1 Molex male, 1 Molex female; - Switch Life: one million cycles; - Material: Silicone rubber with polyurethane hardcoat; - Mounting Studs: #10-32 (3/16”x32);... -
Page 6: Warranty Terms
This product warranty is limited to 90 days from the purchase date, only covering manufacturing defects and requiring purchase invoice presentation. Damages caused by misuse of the unit are not covered by the warranty. Warranty void analysis is done exclusively by FuelTech technical support team. Manual Version 1.0 – January/2018... -
Page 7: Installation
4.1 Power Supply Since the SwitchPanel-8 draws 50mA of current when at idle, it’s possible to use the same power supply as the FuelTech ECU’s. Electric diagram A - Black Wire - Ground;... -
Page 8: Setting Up The Buttons
SwitchPanel-8 5. Setting up the buttons There are 2 ways to set up the buttons, via FTManager or through the ECU screen. 5.1 Setting up via FTManager To assign functions to the buttons of the SwitchPanel-8, start FTManager and go to “sensors and calibration/CAN Communication/SwitchPanel-8”. Click on the button then choose one of the pre-set functions. -
Page 9: Identifying The Buttons
SwitchPanel-8 5.3 Identifying the buttons The SwitchPanel-8 comes with a sticker sheet that should be used to identify the function of each button. How to apply the stickers 1 - Clean the cap (1) with alcohol; 2 - Remove the sticker (2) from the sheet; 3 - Apply the sticker (2) on the cap (1);... -
Page 10: Dimensions (In.)
SwitchPanel-8 Function ON Function OFF Input / Function Pushed Button Released Button Engine ON: Green Starter Yellow Engine OFF: Red PWM Output Green White Up shift Button Green White Boost+ Green White Gear Reset Green White Active: purple Adjust change White Pressed: Green *** Button not configured without light... - Page 11 SwitchPanel-8 Índice Apresentação..........................2 Características ..........................3 Termo de Garantia ........................4 Instalação ............................5 4.1 Alimentação ...........................5 Configuração dos botões ......................6 5.1 Configuração através do FTManager ................6 5.2 Configuração para a função 2-step ..................6 5.3 Identificação dos botões .....................7 5.4 Tabela de cores dos botões ....................7 Dimensões (cm) ..........................8...
-
Page 12: Apresentação
SwitchPanel-8 1. Apresentação O SwitchPanel-8 é um painel de botões retro iluminados que se comunica com as ECUs da linha PowerFT através da FTCAN 2.0. Utilizando o SwitchPanel-8, seu projeto ficará com aparência ainda melhor. A identificação de cada botão é feita através de diversos adesivos pré-definidos que acompanham o produto, além de permitir que você... -
Page 13: Características
SwitchPanel-8 2. Características Especificações elétricas - Alimentação: 12-24Vdc; - Corrente em modo espera: <50mA; - Comunicação: FTCAN 2.0; Especificações mecânicas - Conector CAN: 1 Molex 4 vias macho e 1 Molex 4 vias fêmea; - Ciclo de vida dos botões: 3 milhões de operações; - Material: Silicone com poliuretano;... -
Page 14: Termo De Garantia
SwitchPanel-8 3. Termo de Garantia A utilização deste equipamento implica na total concordância com os termos descritos neste manual e exime o fabricante de qualquer responsabilidade sobre a utilização incorreta do produto. Leia todo o Manual do produto antes de começar a instalação. Este produto deve ser instalado e regulado apenas por oficinas especializadas ou pessoas capacitadas e que tenham experiência com regulagem e preparação de motores. -
Page 15: Instalação
4.1 Alimentação O SwitchPanel-8 consome 50mA em modo de espera, devido ao baixo consumo é possível compartilhar o positivo e negativo direto com as ECU’s FuelTech. Diagrama elétrico A - Fio preto - Terra;... -
Page 16: Configuração Dos Botões
SwitchPanel-8 5. Configuração dos botões Os botões do SwitchPanel-8 podem ser configurados através do software FTManager ou na própria tela da ECU. 5.1 Configuração através do FTManager Para configurar as funções nos botões do SwitchPanel-8, acesse o software FTManager menu “Sensores e Calibração/Comunicação/SwitchPanel-8”. Clique sobre o botão que deseja configurar e selecione a função que será... -
Page 17: Identificação Dos Botões
SwitchPanel-8 5.3 Identificação dos botões O SwitchPanel-8 acompanha uma cartela de adesivos para identificar a função de cada botão. Procedimento de identificação dos botões 1 - Limpe a capa (1) com álcool ou algum outro produto destinado para este fim; 2 - Destaque o adesivo (2) da cartela;... -
Page 18: Dimensões (Cm)
SwitchPanel-8 Função ligada Função desligada Entrada / Função Botão pressionado (ON) Botão solto (OFF) Ativo: Verde Datalogger Branco Log Cheio: Vermelho Modo Dia/Noite Azul (noite) Amarelo (dia) Dashboard Amarelo Branco Motor ligado: Verde Partida Amarelo Motor desligado: Vermelho Saída PWM Verde Branco Incremento de marcha... - Page 19 SwitchPanel-8 Indice Presentación ..........................2 Características ..........................3 Termo de Garantía ........................4 Instalación .............................5 4.1 Alimentación..........................5 Configuración de los botones ....................6 5.1 Configuración a través del FTManager................6 5.2 Configuración para la función 2-step ................6 5.3 Identificación de los botones .....................7 5.4 Tabla de colores de los botones ..................7 Dimensiones (cm) ........................8...
-
Page 20: Presentación
SwitchPanel-8 1. Presentación El SwitchPanel-8 es un panel de botones iluminados que se comunica con las ECU de la línea PowerFT (FT500, FT500LITE y FT600) a través de la FTCAN 2.0. Utilizando el SwitchPanel-8, su diseño quedará aún mejor. La identificación de cada botón se realiza a través de diversos adhesivos pre-definidos que acompañan al producto, además de permitir que usted mismo haga su identificación sobre los adhesivos en blanco. -
Page 21: Características
SwitchPanel-8 2. Características Especificaciones eléctricas - Alimentación: 12-24Vdc; - Corriente en modo espera: <50mA; - Comunicación: FTCAN 2.0; Especificaciones mecánicas - Conector CAN: 1 Molex 4 vías macho y 1 Molex 4 vías hembra; - Ciclo de vida de los botones: 3 miliones de operaciones; - Material: Silicona con poliuretano;... -
Page 22: Termo De Garantía
SwitchPanel-8 3. Termo de Garantía La utilización de este equipo implica la total concordancia con los términos descritos en este manual y exime al fabricante de cualquier responsabilidad sobre la utilización incorrecta del producto. Este producto debe ser instalado por talleres especializados o personas capacitadas. -
Page 23: Instalación
4.1 Alimentación El SwitchPanel-8 consume 50mA en modo de espera, debido al bajo consumo es posible compartir el positivo y negativo directo con las ECU’s FuelTech. Diagrama eléctrico A - Cable Negro - Tierra;... -
Page 24: Configuración De Los Botones
SwitchPanel-8 5. Configuración de los botones Los botones del SwitchPanel-8 se pueden configurar a través del software FTManager o en la propia pantalla de la ECU. 5.1 Configuración a través del FTManager Para configurar las funciones en los botones del SwitchPanel-8, acceda al software FTManager menú... -
Page 25: Identificación De Los Botones
SwitchPanel-8 5.3 Identificación de los botones El SwitchPanel-8 incluye una placa de adhesivos para identificar la función de cada botón. Procedimiento de identificación de los botones 1 - Limpiar la tapa (1) con alcohol o cualquier otro producto destinado para este fin; 2 - Destaque el adhesivo (2) de la placa;... -
Page 26: Dimensiones (Cm)
SwitchPanel-8 Función ligada Función apagada Entrada / Función Botón presionado (ON) Botón suelto (OFF) Activo: Verde Datalogger Blanco Log completo: Rojo Modo Día/Noche Azul (noche) Amarillo (día) Dashboard Amarillo Blanco Motor encendido: Verde Partida Amarillo Motor apagado: Rojo Salida PWM Verde Blanco Incremento de marcha...
