Summary of Contents for EleCycles VLCD-5

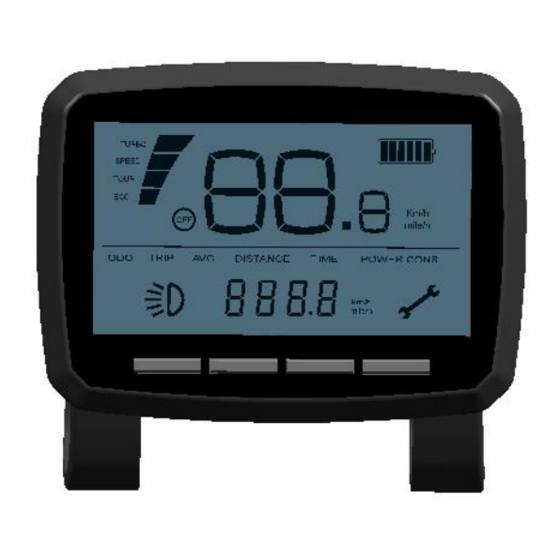

- Page 1 操 VLCD-5 型液晶仪表 作 VLCD -5 Display Instrument O peration al Manual 说 明 书...
-
Page 2: Table Of Contents
目录 CATALOG 一、概述 Summary ..................1 二、规格 Specification ................1 三、安装 Installation ................2 四、功能说明 Function Description ............ 3 五、操作流程 Operation Procedure ............4 5.1 按键定义 Button Definition ............. 4 5.2 操作与设定 Operation and setting ......... 4 5.3 普通功能及显示 Basic functions ..........5 5.4 隐藏功能及显示... -
Page 3: 一、概述 Summary
一、概述 Summarize VLCD-5 型智能液晶仪表是专为电动自行车设计的显示仪表，与本公司中置电机配套使用，主要用于测量电 动车行驶速度和记录电动车行驶里程，电池电量显示及控制电机助力大小等。 Intelligent VLCD-5 instrument is especially designed for electric bicycle. It’s mainly used to control the power assist, also can show the consumption of battery, measure the speed of electric bicycle and record the trip distance. -
Page 4: 三、安装 Installation
底座六芯快插连接电机 the base of 4 芯快插头对插 6-pinplug-female connector to motor (4-core push-male) 接操作器快插 Connect to controller 仪表底座 Mater base VLCD-5 接电机快插 Connect to motor VLCD 输出线 VLCD wire system 1、橙色线（RX） Orange ( RX ) 2、棕色线(TX ) Brown ( TX ) 3、白色线(弱电... -
Page 5: 四、功能说明 Function Description
四、功能说明 Function Description 4.1、 速度显示 Speed display 显示实际骑行速度，单位公制和英制（km/h, mile/h）可选。 Show current speed, unit: Km/h and mile/h, be switchable. 4.2、 电量显示 consumption indicator 采用横向六段显示，第一段 25%，其余每段 15%电量，最后一段闪烁表示电池已无电， 提醒充电。 Four horizontal blocks show energy of battery (each block, 25 percents of electric energy), flickering to remind you to charge the battery. -
Page 6: 五、操作流程 Operation Procedure
4.15、 模式选择（预留） Mode selection (reserved) 选择模式， 默认为 Europe. Default is Europe. speed limit setting ,default is ON. 4.16、 仪表版本号 version of the manual 显示当前版本号为 3.7. Showing the current version is 3.7 4.17、 故障诊断 Diagnosis code 根据故障状况，显示诊断代码；开机自动启动故障检测。 The diagnosis codes will be displayed according to the failure root, The fault detection will be launched automatically upon the equipment is switched on. -
Page 7: 普通功能及显示 Basic Functions
（无助力） （ECO） （TURBO） (TOUR) (SPEED) None Minimum Medium 模式选择键 每按一次在总里程“ODO”显示，单次里程“TRIP”显示，平均速度“AVG” ， 单程时间“TIME”显示，这些项目中循环切换，开机默认为“ODO”显示。 There are 4 levels of mode (odometer, trip distance, average speed, one way time).Press this button to adjust the mode. Default is odometer. 总里程 Odometer（ODO） 单次里程 Trip distance（TRIP） 单程时间... -
Page 8: 隐藏功能及显示 Hidden Functions And To Be Showed
平均速度显示 Average speed（AVG） 显示本次行程的平均速度。速度解析度为 0.1km/h ， 满量程 99.9km./h 或 mil/h. Show average speed (average speed=trip distance / movement time), speed resolution is 0.1km/h (mil/h), full range is 99 km/h or 99.9mil/h. 平均速度显示画面 Average speed 单程时间显示 Movement time（TIME） 对应单次里程所需的时间。 Required time for a single mileage. 单程时间画面... - Page 9 所有普通功能外加 7 个隐藏功能。 To show the hidden function, you should press these two buttons simultaneously for 3 seconds on startup screen, then all the items（including normal functions and special functions） show up. 模式选择键 每按一次在总里程“ODO”显示、单次里程“TRIP”显示、平均速度“AVG” 、单 程时间“TIME”显示、轮径选择“d1” 、车速传感器磁钢数选择“cc” 、车速单位选择“km/h（mile/h）”、6 公 里功能“6.0km/h” 、最高限速选择“SD” 、助力调整选择“A” 、模式选择“M”、版本号“3.7” ，这些项目中循 环一次（注意：只是循环一次，第二次将恢复常规模式）开机默认为“ODO”显示。...
- Page 10 车速单位选择：Speed units selection(km/h mil/h) 使用 键进入车速单位选择界面，按 键在两种单位间切换选择。默认单位为 km/h。 Use the button to enter the speed units interface, press button to switch between km/h and mil/h. Default is Km/h. 速度单位调节画面 Speed units interface 6 公里功能：6km/h 使用 键进入 6 公里选择界面， 按键在 ON/OFF 两种界面切换 。默认 OFF。 选择...
-
Page 11: 故障代码 Fault & Error Code
Use the button to enter the power adjustment submenu, press buttons to switch amongst 6-35. Default is 25. 助力调整选择画面 Power adjustment selection 模式选择 M （预留） 使用 键进入模式选择 M 界面，按 键在 Japan 和 Europe 之间选择 。默认为 Europe. （此功能 暂未实现，是为下一代功能做预留。 ） Use the button to enter the mold submenu, press button to switch between Japan and Europe. - Page 12 5.5 故障代码 Failure code 根据故障状况，显示诊断代码。开机自动启动故障检测。 According to the failure condition, the diagnosis codes will be displayed. The fault detection will be launched automatically when rotating the handle and it will stop when the handle is reset. ERR-02 电机 HALL 故障或电机线短路 （Motor hall fault or motor short circuit）...
-
Page 13: 力矩信号值显示 Torque Signal Value Shows
力矩信号值显示 Torque signal value display 5.7 力矩信号零位显示（Initial value for torque signal display） 使用 键进入力矩信号零位显示“TE1”界面，此功能为售后服务检测使用。 Under submenu “TE1”, press again, it shows initial torque value, which is for service inspection use only Initial value for torque signal display 力矩信号零位显示（ ） Web: www.elecycles.com E-mail: support@elecycles.com...
