DeWalt Multi-Cutter DW872 Instruction Manual page 29

392736-01,00,DW872 6/29/00
F

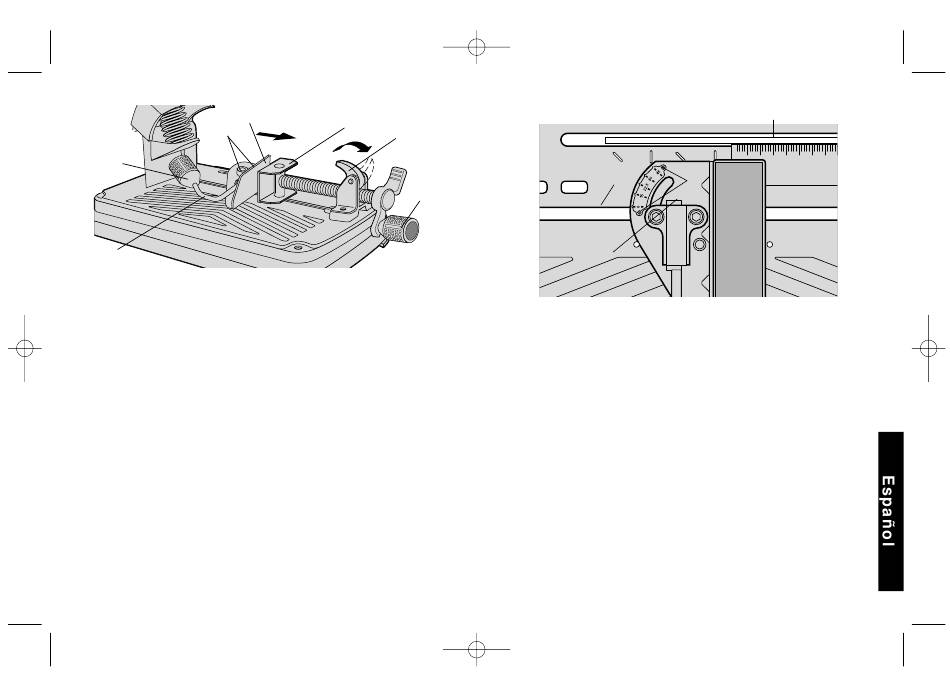

FIG. 6
E
E
retracte. Para hacerlo, gire la protección (A) un poco por el
borde (B), justo lo suficiente para que pase la pieza de trabajo y
suéltela.
· Siempre mantenga las manos y otras partes del cuerpo fuera del
alcance de la hoja en funcionamiento.
· No quite el sistema de protección de la hoja.
· Mantenga el sistema en buenas condiciones de funcionamiento.
Ope ra c ión de l t orno de ba nc o (Fig. 6 )
El torno (A) tiene una propiedad de recorrido rápido. Para liberar el
torno banco cuando está afianzado firmemente, dele vuelta a la
manivela (B) en dirección opuesta a las agujas del reloj una o dos
veces para aliviar la presión de sujeción. Levante la palanca del
torno (A). Saque el conjunto de la manivela hasta el punto que
desee. El torno se puede empujar a que trabaje sin necesidad de la
manivela. En ese caso, la palanca inferior del torno se usa para
sujetar el trabajo utilizando la manivela.
Ope ra c ión de l Ce rc o (Fig. 6 )
La operación del cerco (D) no necesita llaves. Se usa la palanca de
la abrazadera de soltado rápido (E) para cerrar y abrir el cerco.
Cuando se gira la palanca totalmente hacia enfrente, se quita el
9:01 AM Page 27
D
A
C
B
FIG. 7
B
A
seguro del cerco. El cerco entonces se puede mover hacia adelante
o hacia atrás, o se puede girar para permitir colocar el material en
la mejor posición de corte..
Al empujar la palanca totalmente hacia atrás, el cerco queda
encajado en la posición deseada. Si la pata (G) de la palanca no
está en posición horizontal (paralela a la base), el cerco no ha
encajado seguramente. El cerco queda asegurado en su lugar
solamente cuando hay una resistencia fuerte de darle vueltas hacia
atrás , lo que inicia la acción de la leva. Si la resistencia no es
mucha, ajuste la fuerza de sujeción apretando levemente los dos
pernos (F) que afianzan el cerco a la base. Pruébelo afianzando la
pieza de trabajo con el torno. Haga los ajustes necesarios para
asegurarse que el cerco no se va a mover y que la pieza de trabajo
está afianzada firmemente.
Ajust e s a l á ngulo de l c e rc o (Fig. 7 )
Para hacer cortes en bisel, quítele el seguro al cerco y muévalo
hasta que el ángulo deseado en la placa angular (A) quede alineado
con el borde de la ranura (B) en la base, luego vuelva a ponerle el
seguro al cerco.
27
D
E
C
