Paradox Magellan DCTXP2 Reference And Installation Manual

DCTXP2-TI08
Do not cut, bend or
alter the antenna.
Avoid mounting the

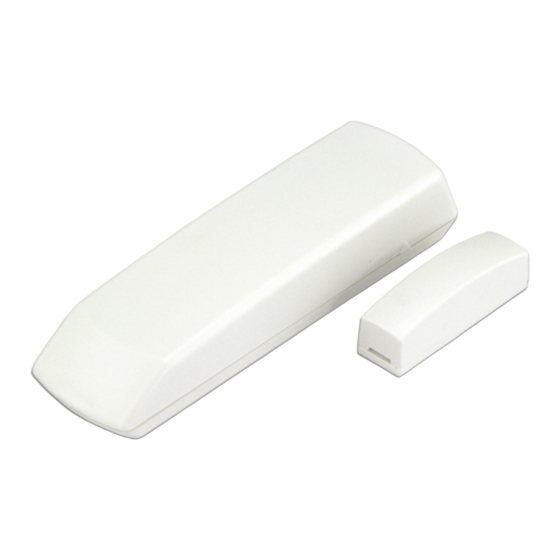

Wireless 2-Zone Door
door contact near or on metal
as this may affect
Contact
transmission.
(Universal Transmitter)
DCTXP2
V3.0/4.0
Instructions
Instrucciones
PARADOX.COM
Printed in Canada - 11/2014
English
The DCTXP2 can support two inputs
simultaneously (reed switch & universal input).
It transmits two different serial numbers (SN),
one for each input, which are always SN and
SN+1 (e.g., 240 000 & 240 001). A switch or
other security device can be connected to the
universal transmitter input terminals to
provide wireless transmission of the device's
open/closed status.
Powering the Unit
Verify proper polarity and insert two alkaline "AAA" batteries. After inserting batteries, a power
up sequence will begin (10-20 seconds) during which the door contact will not detect an open
Location & Mounting
zone or tamper.
There should be at least 30cm (1ft) between
each transmitter and 1.5m (5ft) between the Low Battery
transmitters and the receiver.
The door contact performs a battery test every 12 hours. If the voltage is below 2.3V after four
consecutive battery tests (48 hrs.), the red LED will flash at 5 second intervals and the DCTXP2
Testing the Unit
will transmit a low battery signal. A low battery signal will be sent for battery voltage below
1. Perform a signal strength test before
2.3V.
finalizing installation. If the transmission is
Replacing the Batteries
weak, relocate the transmitter by a few
inches to improve reception. To replace batteries:
2. Verify that the batteries are inserted 1. Remove the old batteries.
properly. 2. Press and release the anti-tamper switch several times.
3. Assign the door contact to a Magellan 3. Wait 60 seconds to reinitialize the unit.
receiver.
4. Open and close the assigned door/window
Technical Specifications
to verify proper operation.
Reed switch w/magnet
Input Response Time
RF frequency
Current consumption
Power
Battery life
Range (typical in a residential
environment)
Anti-tamper switch
Compatibility
Dimensions
Operating temperature
†
Approvals
FCC, IC, and ETL approvals are valid for 433
MHz only
Learn Mode
Learn Mode allows you to transmit the serial numbers of each
input. To enter Learn Mode, open the cover and wait until the LED
stops flashing.
Anti-Tamper Switch Serial Number Visual Confirmation
Press and release the SN = Reed switch The LED will flash once
anti-tamper switch (e.g. 240 000) four times.
once.
Press and release the SN+1 = Universal The LED will flash twice
anti-tamper switch transmitter input rapidly four times.
twice within one (e.g. 240 001)
second.
Jumpers
JP1 ON Normally Open
Reed Switch/Universal Input:
open = "zone open" signal
closed = "zone closed" signal
JP1 OFF Normally Closed
Reed Switch/Universal Input:
open = "zone closed" signal
closed = "zone open" signal
JP2 NOT USED
One (high sensitivity) with a standard gap of 1cm (0.4") from magnet
45 ms
433MHz or 868MHz
25μA Standby / 5mA Alarm
3.0Vdc (Two "AAA" Alkaline batteries)*
Up to three years**
MG/SP Series, RTX3, and RCV3: 60m (200ft)
Magellan Console: 30m (100ft)
Spectra 1759MG: 45m (150ft)
Yes
MG5000/MG5050, Any Spectra SP Series panel, MG6130/MG6160, RTX3,
MG-6030/MG-6060, Spectra 1759MG, and RCV3
11cm X 3.2cm X 2.5cm (4.4in X 1.3in X 1.0in)
-10°C to 55°C (14°F to 131°F)
Español
No se debe cortar,
doblar o alterar la
El DCTXP2 puede aceptar dos entradas antena. Evitar ubicar
simultáneamente (entrada de interruptor de el contacto de puerta cerca de
lámina y universal). Transmite dos números de o sobre metal pues esto
serie diferentes (NS), uno por cada entrada, los podría afectar la transmisión
que son siempre NS y NS+1(e.g. 240 000 & 240
001). Un interruptor u otro dispositivo de
seguridad puede ser conectado a los
terminales de entrada de transmisor universal
para obtener transmisión inalámbrica del
estado de abierto/cerrado del dispositivo.
Ubicación y Montaje
Debe haber una distancia de por lo menos
30cm (1ft) entre cada transmisor y 1.5m (5ft)
entre los transmisores y el receptor.
Prueba de la Unidad
1. Efectuar una prueba de fuerza de la señal
antes de terminar la instalación. Si la
transmisión es débil, mover el transmisor
tan sólo unos pocos centímetros para
mejorar la recepción.
2. Verificar si la batería ha sido insertada
correctamente.
3. Asignar el contacto de puerta a un receptor
Magellan.
4. Abrir y cerrar la puerta o ventana asignada
para comprobar el buen funcionamiento.
Encendido de la Unidad
Insertar dos baterías alcalinas "AAA", verificando la correcta polaridad. Luego de haber insertado
las baterías, se inicia una secuencia de encendido (10 y 20 seg.) durante la cual el contacto de
puerta no detectará una zona abierta o un sabotaje.
Batería Baja
El contacto de puerta efectúa una prueba de batería cada 12 horas. Si el voltaje es menor que 2.3V
por cuatro pruebas de baterías consecutivas (48 horas), la luz LED roja parpadea a intervalos de 5
segundos y el DCTXP2 transmite una señal de batería baja. Una señal de baja batería es enviada si
el voltaje de la batería es inferior a 2.3 V.
Cambio de Baterías
Para cambiar las baterías:
1. Sacar las baterías usadas.
2. Pulsar y soltar varias veces el interruptor anti-sabotaje.
3. Esperar 60 segundos para reinicializar la unidad..
Especificaciones Técnicas
Interruptor de lámina con imán
Tiempo de Repuesta de Entrada
Frecuencia RF
Consumo de corriente
Alimentación
Vida útil de la batería
Alcance (típico en un ambiente
residencial)
Interruptor antisabotaje
Compatibilidad
Dimensiones
Temperatura de funcionamiento
Homologaciones
Las homologaciones FCC, IC, y ETL sólo son
á
v lidas para la versión de 433 MHz
Modo de Aprendizaje
El Modo de Aprendizaje permite transmitir el número de serie de
cada entrada. Para acceder al Modo de Aprendizaje, abrir la cubierta
del contacto y esperar que las luces LED dejen de parpadear.
Interruptor Antisabotaje Número de Serie
Pulsar y soltar una vez el SN = Interruptor de
interruptor antisabotaje. laminá
(e.g. 240 000)
Pulsar y soltar dos veces el SN+1 = Transmisor
interruptor antisabotaje al universal
interior de un segundo. (e.g. 240 001)
Puentes
JP1 ON Normalmente Abierto
Entrada Universal / de Interruptor de Lámina
abierto = señal de "zona abierta"
cerrado = señal de "zona cerrada"
JP1 OFF Normalmente Cerrado
Entrada Universal / de Interruptor de Lámina
abierto = señal de "zona cerrada"
cerrado = señal de "zona abierta"
JP2 SIN USAR
Uno (de alta sensibilidad) con espacio estándar de 1cm (0.4") del imán
45 ms
433MHz ó 868MHz
25μA en espera / 5mA en alarma
3.0Vcc (Dos baterías Alcalinas "AAA")*
Hasta tres años**
Serie MG/SP, RTX3, y RCV3: 60m (200ft)
Consola Magellan: 30m (100ft)
Spectra 1759MG: 45m (150ft)
Sí
MG5000/MG5050, Cualquier central de la Serie Spectra SP, MG6130/MG6160,
RTX3, MG-6030/MG-6060, Spectra 1759MG, y RCV3
11cm X 3.2cm X 2.5cm (4.4in X 1.3in X 1.0in)
-10°C a 55°C (14°F a 131°F)
†
Confirmación
Visual
La luz LED parpadea
cuatro veces.
La luz LED parpadea
rápidamente dos
veces en cuatro
ocasiones.
