Kohler K-9486 Installation Manual

Kohler K-9486 Installation Manual

Shower receptor with integral seat
Hide thumbs Also See for K-9486:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
K-9486
K-9489
M product numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de M corresponden a México
(Ej. K-12345M)
Français, page "Français-1"
Español, página "Español-1"
1058614-2-B

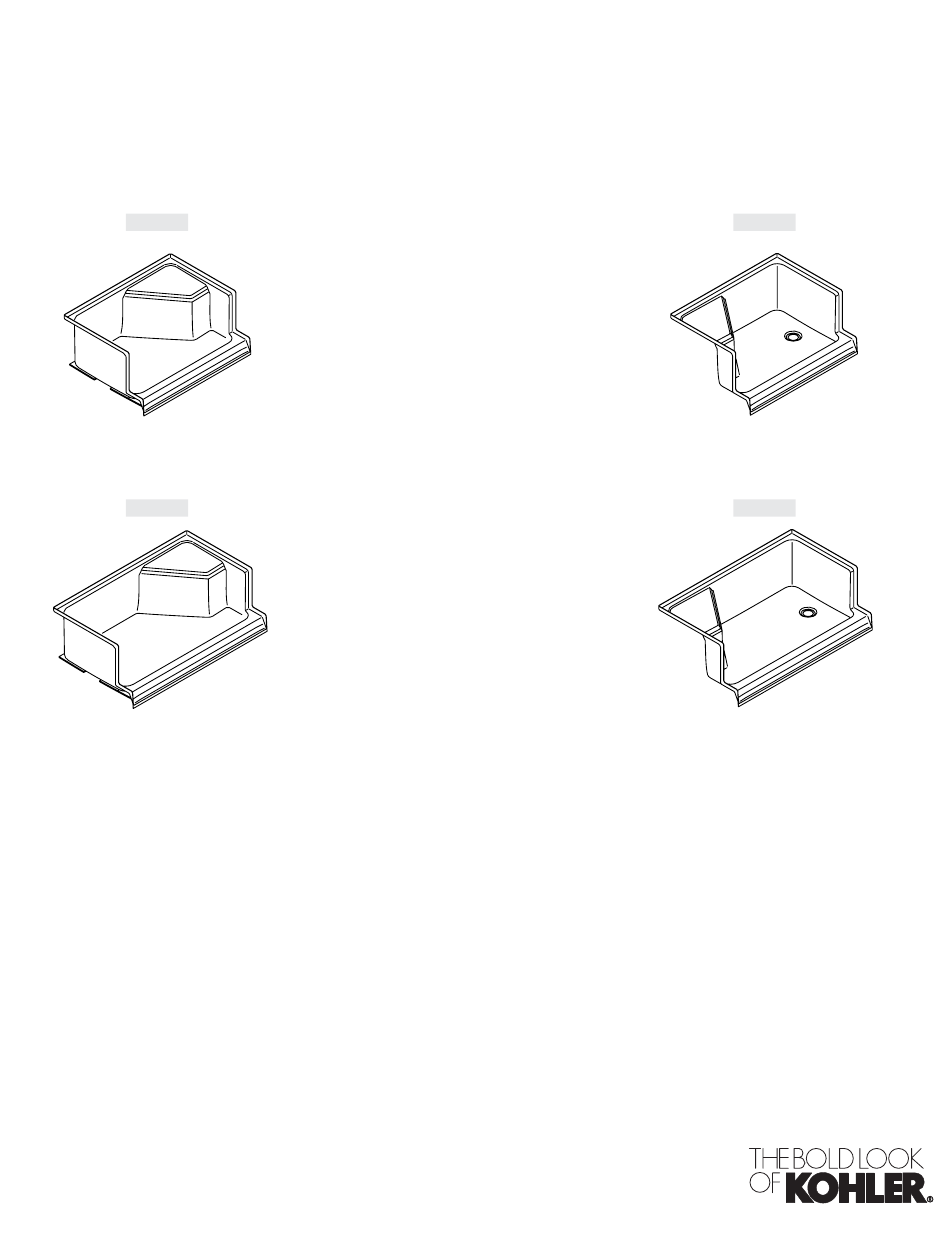

Installation Guide
Shower Receptor with Integral Seat
K-9488
K-9496

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the K-9486 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Kohler K-9486

Summary of Contents for Kohler K-9486

  • Page 1 Installation Guide Shower Receptor with Integral Seat K-9486 K-9488 K-9489 K-9496 M product numbers are for Mexico (i.e. K-12345M) Los números de productos seguidos de M corresponden a México (Ej. K-12345M) Français, page “Français-1” Español, página “Español-1” 1058614-2-B...

  • Page 2: Tools And Materials

    We appreciate your commitment to Kohler quality. Please take a few minutes to review this manual before you start installation. If you encounter any installation or performance problems, please don’t hesitate to contact us. Our phone numbers and website are listed on the back cover. Thanks again for choosing Kohler Company.
  • Page 3 Before You Begin (cont.) If the unit will be adjacent to vertical ducts or chases, surround the unit with fire-rated, water-resistant wall material. When fire-rated wall material is specified, stud-opening dimensions are toward the exposed side of the wall material. Kohler Co. 1058614-2-B...
  • Page 4 Model K-9486, K-9488 48" (121.9 cm) 1-1/2" Model K-9489, K-9496 (3.8 cm) 60" (152.4 cm) 8-3/4" 1-1/2" (22.2 cm) (3.8 cm) 3/8" (1 cm) R. 16" (40.6 cm) 1/2" (1.3 cm) R. 36" (91.4 cm) Flange Detail 2-1/2" (6.4 cm) 29-1/4"...

  • Page 5: Install The Plumbing

    Install a 2″ (5.1 cm) diameter drain line to extend 3/8″ (1 cm) above the subfloor or slab. A pocket is required in a slab construction to accommodate the drain fitting. Provide access at the back of the plumbing wall to make drain connections to the receptor. Kohler Co. 1058614-2-B...
  • Page 6 K-9486 = 48" (121.9 cm) K-9488 = 48" (121.9 cm) K-9489 = 60" (152.4 cm) K-9496 = 60" (152.4 cm) 8-3/4" 36" (22.2 cm) (91.4 cm) 20" 36" (50.8 cm) 20" (91.4 cm) (50.8 cm) 8-3/4" (22.2 cm) 2. Construct the Stud Framing IMPORTANT! If a shower door will be installed, refer to the shower door installation instructions for any special framing considerations.
  • Page 7 Attach 1/4″ furring strips to the studs around the receptor. Attach the drain to the P-trap according to the manufacturer’s instructions. Follow all local building codes, standards, and regulations. Install the faucet valving. Open the water supplies and check all connections for leaks. Kohler Co. 1058614-2-B...
  • Page 8 Secure the Receptor (cont.) Run water into the receptor and check the drain connection for leaks. 1058614-2-B Kohler Co.

  • Page 9: Complete The Installation

    Install the shower trim and drain trim according to the manufacturer’s instructions. Install the shower door according to the manufacturer’s instructions. Install the finished floor. Apply silicone sealant along the front edge of the receptor where it meets the floor. Kohler Co. 1058614-2-B...
  • Page 10 Remove plaster by scraping the surface with a wood edge. Do not use metal or wire tools. Use a powder type detergent on a damp cloth to provide mild abrasive action to the residual plaster. 1058614-2-B Kohler Co.
  • Page 11 Merci d’avoir choisi la compagnie Kohler Nous apprécions votre engagement envers la qualité Kohler. Veuillez prendre s’il vous plaît quelques minutes pour lire ce manuel avant de commencer l’installation. Ne pas hésiter à nous contacter en cas de problème d’installation ou de performance. Nos numéros de téléphone et notre adresse du site internet sont au verso.
  • Page 12 Si le module sera adjacent aux conduites pour caniveau ou de tuyauteries verticales, entourer l’unité avec un matériau pour mur classé résistant au feu et hydrorésistant. Dans le cas d’un mur classé résistant au feu spécifié, les dimensions d’ouverture des montants sont vers le côté exposé du matériau du mur. 1058614-2-B Français-2 Kohler Co.

  • Page 13: Plan De Raccordement

    Modèles K-9486, K-9488 48" (121,9 cm) 1-1/2" Modèles K-9489, K-9496 (3,8 cm) 60" (152,4 cm) 8-3/4" 1-1/2" (22,2 cm) (3,8 cm) Ø 3/8" (1 cm) 16" (40,6 cm) Ø 1/2" (1,3 cm) 36" (91,4 cm) Détail de bride 2-1/2" (6,4 cm) 29-1/4"...

  • Page 14: Installer La Plomberie

    Installer un conduit de drain de 2″ (5,1 cm) de manière à ce qu’il s’étende de 3/8″ (1 cm) au dessus du plancher. Il faut prévoir un logement dans la dalle de construction pour le raccord du drain. Fournir un accès à l’arrière du mur de plomberie pour faire les connexions au receveur. 1058614-2-B Français-4 Kohler Co.
  • Page 15 K-9486 = 48" (121,9 cm) K-9488 = 48" (121,9 cm) K-9489 = 60" (152,4 cm) K-9496 = 60" (152,4 cm) 8-3/4" 36" (22,2 cm) (91,4 cm) 20" 36" (50,8 cm) 20" (91,4 cm) (50,8 cm) 8-3/4" (22,2 cm) 2. Construire le cadrage du montant IMPORTANT ! Si une porte de douche sera installée, se référer aux instructions du fabricant de la porte de...
  • Page 16 Attacher des planchettes de 1/4″ (3 mm) d’épaisseur aux montants autour du receveur. Attacher le drain au siphon en P selon les instructions du fabricant. Suivre tous les codes lde construction locaux, standards et toutes les réglementations. 1058614-2-B Français-6 Kohler Co.
  • Page 17 Installer la vanne de robinet. Ouvrir les alimentations d’eau et vérifier s’il y a des fuites dans les connexions. Faire couler l’eau dans le receveur et vérifier s’il y a des fuites dans la connexion du drain. Kohler Co. Français-7 1058614-2-B...

  • Page 18: Compléter L'installation

    Installer la garniture de douche et la garniture du drain conformément aux instructions du fabricant. Installer la porte de douche conformément aux instructions du fabricant. Installer le sol fini. Appliquer du mastic à la silicone le long du rebord avant du receveur à la rencontre du sol. 1058614-2-B Français-8 Kohler Co.

  • Page 19: Nettoyage Après Installation

    Les résidus de plâtre seront nettoyés avec une petite spatule en bois. Ne pas utiliser d’outils en métal ou des brosses en fil de fer. Utilisez les détergents en poudre sur un chiffon humide pour créer une action abrasive sur le plâtre. Kohler Co. Français-9 1058614-2-B...

  • Page 20: Herramientas Y Materiales

    Gracias por elegir los productos de Kohler Le agradecemos que haya elegido la calidad de Kohler. Dedique unos minutos para leer este manual antes de comenzar la instalación. En caso de problemas de instalación o de funcionamiento, no dude en contactarnos.
  • Page 21 Cuando se especifique que el material de la pared sea resistente al fuego, las dimensiones de la abertura entre postes son hacia el lado expuesto del material de la pared. Kohler Co. Español-2 1058614-2-B...

  • Page 22: Diagrama De Instalación

    Modelo K-9486, K-9488 48" (121,9 cm) 1-1/2" Modelo K-9489, K-9496 (3,8 cm) 60" (152,4 cm) 8-3/4" 1-1/2" (22,2 cm) (3,8 cm) 3/8" (1 cm) R. 16" (40,6 cm) 1/2" (1,3 cm) R. 36" (91,4 cm) Detalle del reborde 2-1/2" (6,4 cm) 29-1/4"...

  • Page 23: Instale La Plomería

    Se requiere hacer una cavidad en las instalaciones sobre losa para poder alojar las conexiones de desagüe. Provea acceso en la parte posterior de la pared que lleva la plomería para hacer las conexiones del desagüe al receptor. Kohler Co. Español-4 1058614-2-B...
  • Page 24 K-9486 = 48" (121,9 cm) K-9488 = 48" (121,9 cm) K-9489 = 60" (152,4 cm) K-9496 = 60" (152,4 cm) 8-3/4" 36" (22,2 cm) (91,4 cm) 20" 36" (50,8 cm) 20" (91,4 cm) (50,8 cm) 8-3/4" (22,2 cm) 2. Construya la estructura de postes de madera ¡IMPORTANTE! Si va a instalar una puerta de ducha, consulte las instrucciones de instalación de la...
  • Page 25 Fije listones de enrasar de 1/4″ a los postes alrededor del receptor. Conecte el desagüe a la trampa en P según las instrucciones del fabricante. Cumpla con todos los códigos de construcción locales, normas y leyes. Kohler Co. Español-6 1058614-2-B...
  • Page 26 Fije el receptor (cont.) Instale las válvulas de la grifería. Abra los suministros de agua y verifique que no haya fugas. Deje correr el agua en el receptor y verifique que no haya fugas en la conexión del desagüe. 1058614-2-B Español-7 Kohler Co.
  • Page 27 Instale la guarnición de la ducha y del desagüe según las instrucciones del fabricante. Instale la puerta de la ducha según las instrucciones del fabricante. Instale el piso acabado. Aplique sellador de silicona a lo largo del filo frontal del receptor donde se une con el piso. Kohler Co. Español-8 1058614-2-B...
  • Page 28 Retire el yeso de la superficie raspando con un canto de madera. No utilice herramientas de metal o alambre. Utilice un detergente en polvo con un paño húmedo para proporcionar una acción abrasiva suave para los residuos de yeso. 1058614-2-B Español-9 Kohler Co.
  • Page 29 1058614-2-...
  • Page 30 1058614-2-...
  • Page 31 1058614-2-...
  • Page 32 USA: 1-800-4-KOHLER Canada: 1-800-964-5590 México: 001-877-680-1310 kohler.com ©2006 Kohler Co. 1058614-2-B...

This manual is also suitable for:

K-9488K-9489K-9496
