EM24 E1

Einleitung

EM24 ist ein Drei-Phasen-Energieanalysator für DIN-Schienenmontage mit Konfigurationsjoystick, frontseitigem Wahlschalter und LCD-
Anzeige.
Die Ausführung mit direktem Anschluss (AV2) ermöglicht die Messung bis zu 65 A, während die CT-Anschlussversion (AV5) die Messung bis
zu 34875 A mit Stromwandlern (5 A Sekundärausgang) erlaubt.
Die DHCP-Funktion kann die Inbetriebnahme beschleunigen, und alle Konfigurationsparameter können über die UCS eingestellt werden.

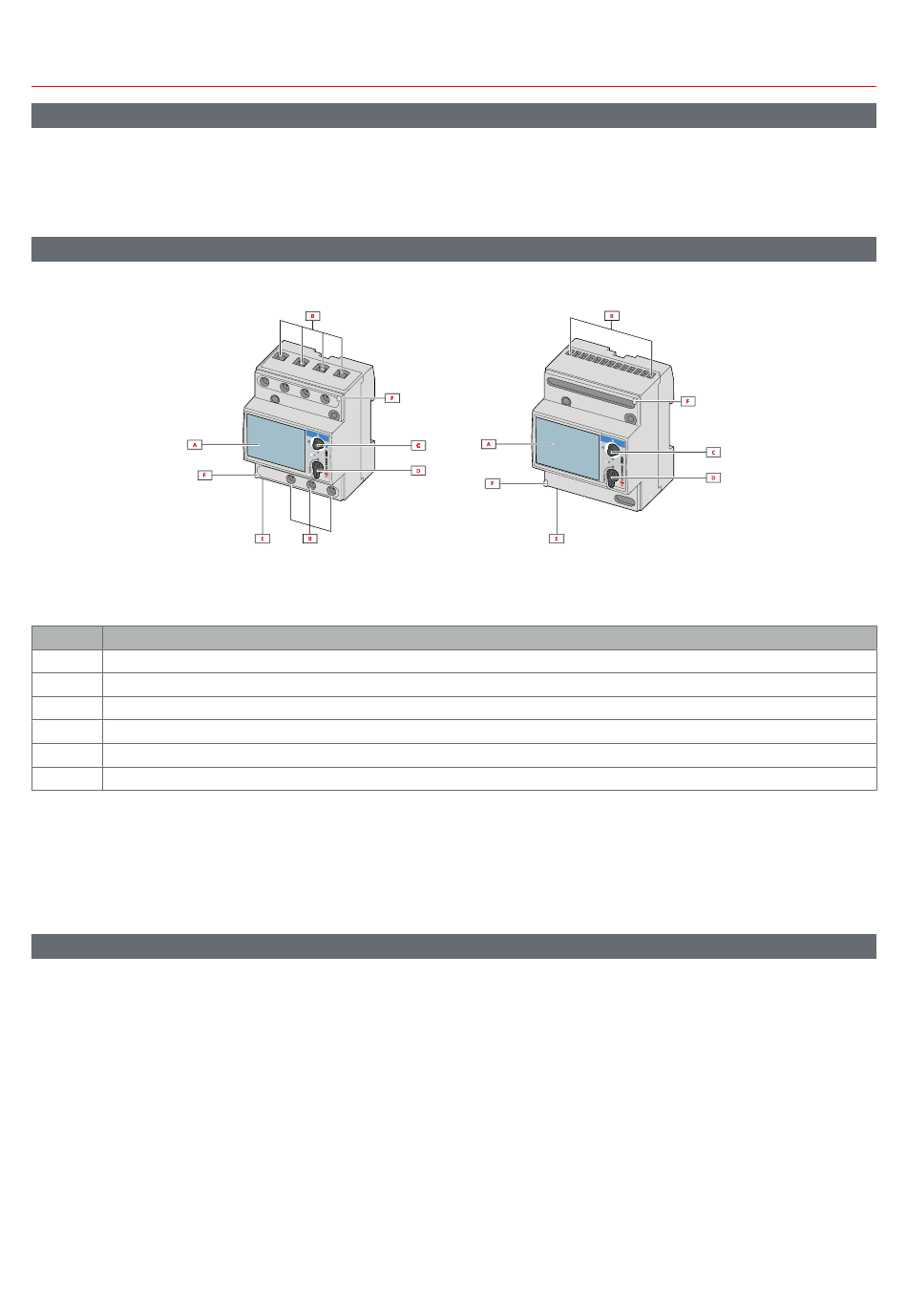

Beschreibung

Teil Beschreibung
A LCD-Anzeige
B Spannungs-/Stromverbindungen
C Joystick
D Wahlschalter mit Stift für MID-Dichtung (Programmiersatz)
E
Eingänge/Ausgänge oder Kommunikationsschnittstelle
F Stifte für MID-Dichtung (Schutzabdeckungen inbegriffen)

UCS (Universal Configuration Software) (Konfigurationssoftware)

Die Arbeitsoberfläche der UCS ist frei herunterladbar. Sie kann über Ethernet (Modbus TCP/IP) mit EM24 verbunden werden.
UCS ermöglicht folgendes:
• Konfiguration EM24 (Online oder Offline)
• Anzeigen des Systemstatus für Diagnostik und zum Überprüfen der Konfiguration
AV2 AV5
Funktionsüberblick
