ODU 080.000.041.000.000 Instruction Manual

BEDIENUNGSANLEITUNG // INSTRUCTION MANUAL
CRIMPZANGE
080.000.041.000.000
Wechsel Crimpbereich
Change crimp section
B-PROFIL-CRIMPZANGE
FÜR STANZKONTAKTE
LEITUNGSQUERSCHNITTE AWG28–22
Die B-Profil-Crimpzange wird zum Vercrimpen von gestanzten
Kontakten mit einer Leitung verwendet. Die optimale Kraft-
übersetzung sorgt für komfortables Arbeiten. Zusätzlich ver-
fügt die Crimpzange über eine Halterung für Kontaktrollen.
Die Zange eignet sich für einen maximalen Querschnitts-
bereich von AWG28–AWG22. Dieser Bereich kann je nach
Produktserie abweichen.
Genauere Crimpinformationen sind dem Abschnitt „Werkzeuge
und Zubehör" des jeweiligen Produktkatalogs zu entnehmen.
SICHERHEITSHINWEISE
• Crimpwerkzeuge erzeugen eine sehr hohe Presskraft.
Bei unsachgemäßer Handhabung kann dadurch
erhebliche Quetschgefahr bestehen!
• Arbeiten unter Spannung sind nicht zulässig!
• Bei Fragen kontaktieren Sie bitte den Hersteller.
Mehr Informationen auf www.odu.de
Further information at www.odu-connectors.com
// CRIMPING TOOL
//

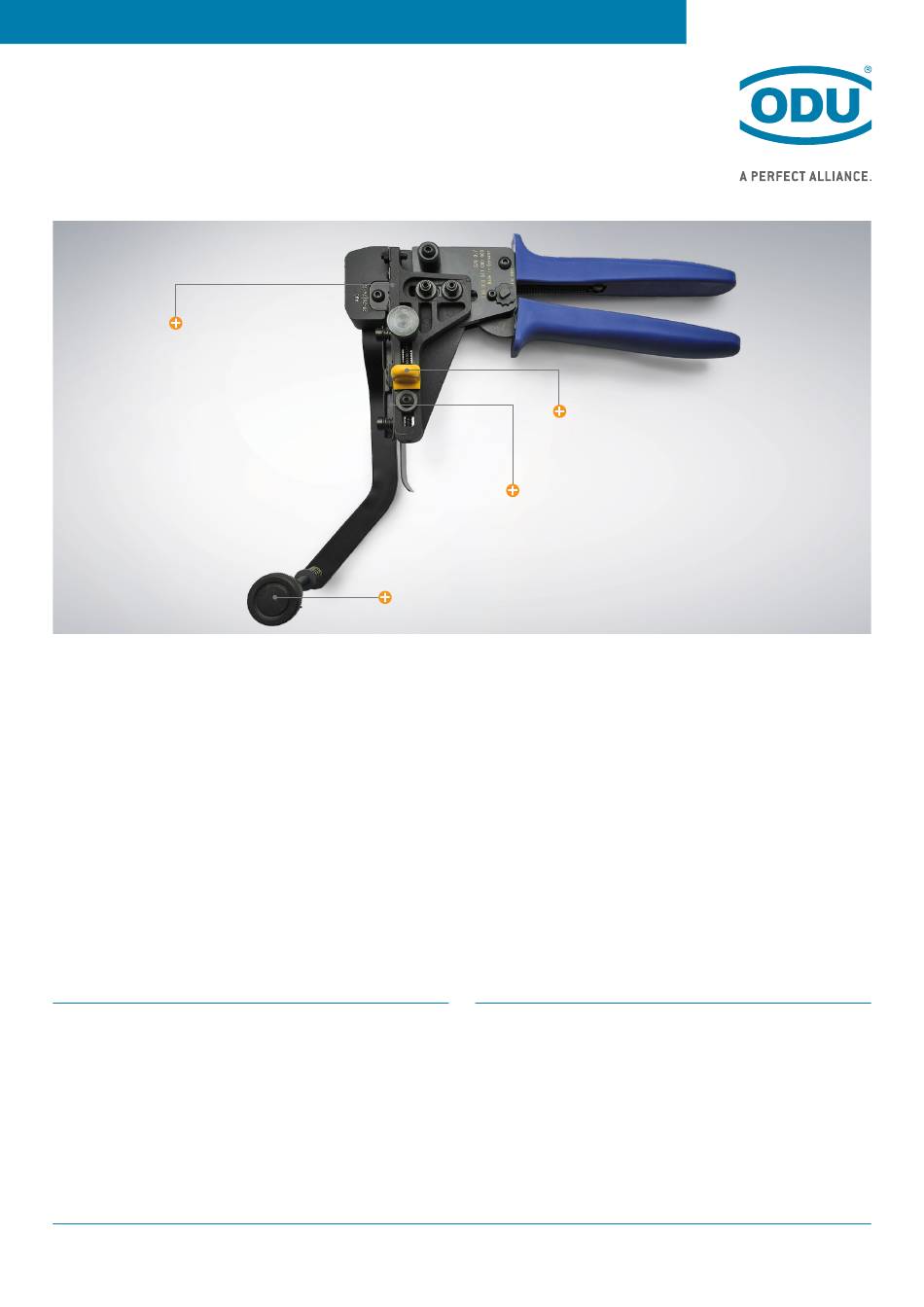

Halterung für Kontaktrolle
Holder for contact roll
Manueller Vorschub
Manual feed
Obere Führungsschiene
Upper guide rail
//
B-PROFILE CRIMPING TOOL
FOR STAMPED & FORMED CONTACTS
CABLE CROSS-SECTIONS AWG28–22
The B-profile crimping tool is used to crimp stamped contacts
on to a conductor. The optimum force transmission provides
for comfortable working. The crimping tool also has a holder for
contact rolls.
The crimping tool is suitable for a maximum cross-section range
from AWG28 to AWG22. This range may differ depending on the
product series.
More detailed crimp information can be found in the chapter
"Tools and Accessories" of the respective product catalog.
SAFETY INSTRUCTIONS
• Crimping tools generate a very high pressing force. Incorrect
handling may result in considerable risk of crushing!
• Working under voltage is not permitted!
•
For questions, please contact the manufacturer.
//
//
[003.003.000.000.010 | 30000203]
2018/05
