Jøtul F 100 Installation Instructions With Technical Data
  1. Manuals
  2. Brands
  3. Jøtul Manuals
  4. Oven
  5. F 100 Nordic
  6. Installation instructions with technical data

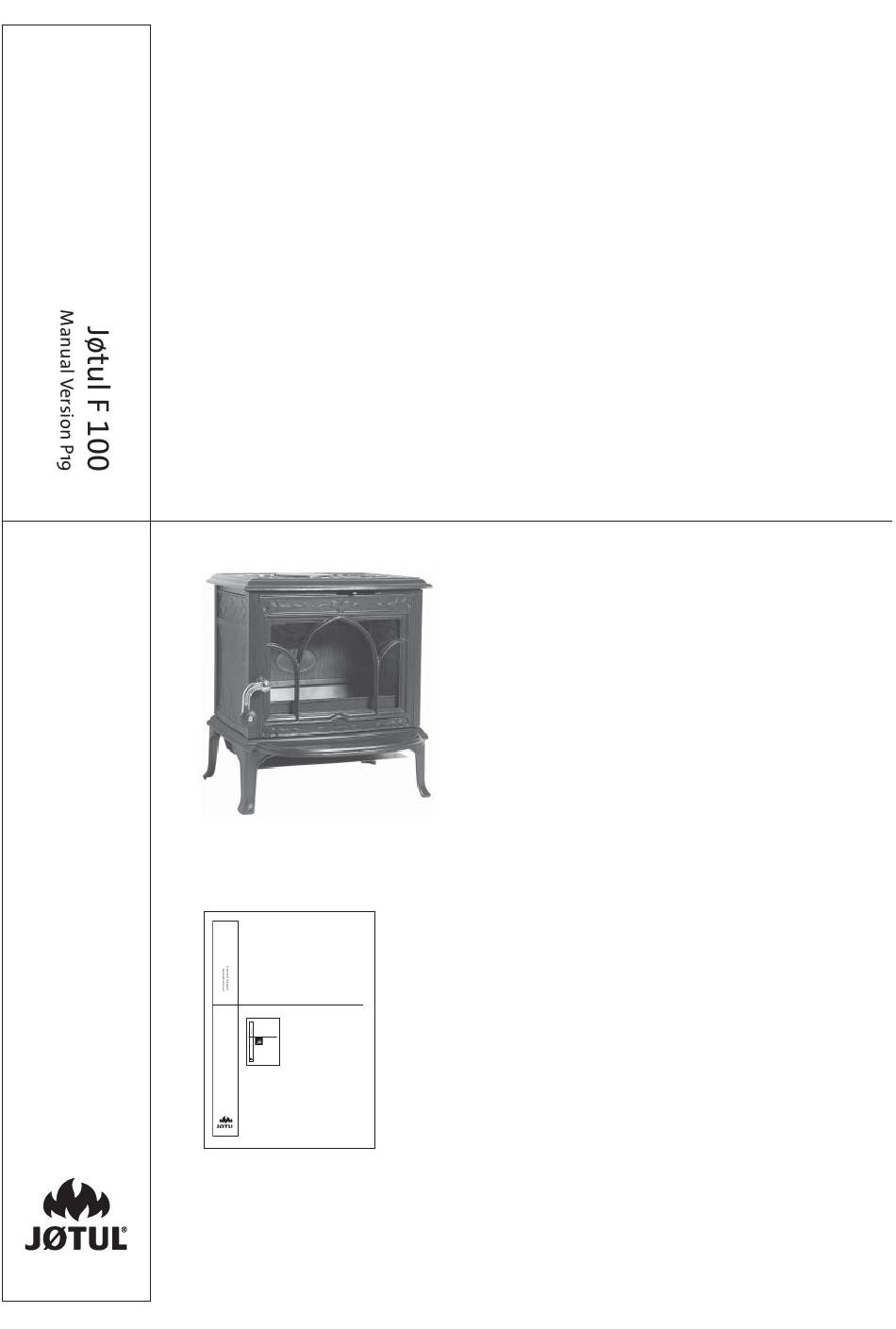

Jøtul F 100 Installation Instructions With Technical Data
