Momento MR-C300 Quick Start Manual

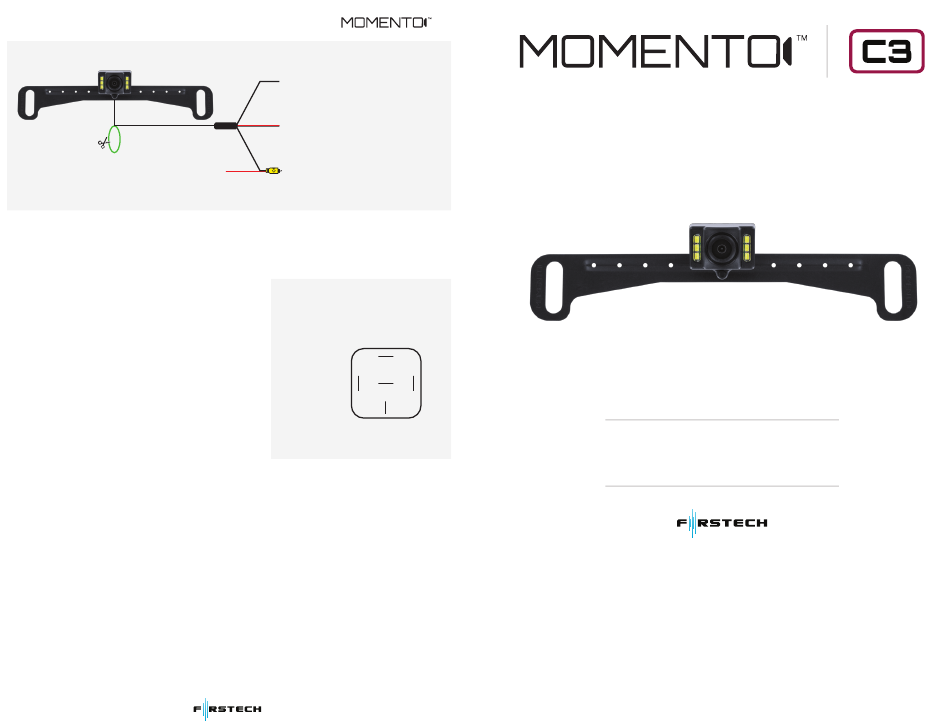

6. Wiring
C3 Camera
Image Selector Box
Le Module de Contrôle
Green 4
(Parking
Guideline Selection)
Vert
4 (
Sélection des Lignes de
Référence pour Stationnement)
1. You will notice there is a red wire at the power box, as well as the Yellow RCA output. This
is the same wire. This allows you to find your power source at either end of the wiring
harness. Whichever end you do not use, be sure to insulate with heat-shrink or electrical
tape.
2. If the reverse lamp wire does not provide sufficient
voltage to the camera, please use an extra relay.
3. Black (Ground) - Find a suitable location to ground
the Black wire in the wiring harness.
4. Recommended: Default setting is with parking
guidelines, which will interfere with the Momento R1
Guidelines. Cut this green cable to disable camera's
parking guidelines.
1. Vous remarquerez un câble rouge ainsi qu'un câble
jaune RCA sur le module de contrôle. Il s'agit du même
câble. Ceci vous permet d'utiliser soit une extrémité
thermorétractable ou du ruban isolant.
2. Si le câble du voyant de marche arrière du véhicule
procure une tension insuffisante pour alimenter la caméra, assurez-vous d'utiliser un relai
supplémentaire (non inclus) tel que ci-haut mentionné.
3. Noir (Mise à la Terre) – Repérez un endroit propice pour fixer le câble noir de mise à la terre
(négatif) inclus dans le faisceau de conducteurs.
4. Recommandé: Les lignes de stationnement font partie de la configuration par défaut. Vous
pouvez couper le câble vert pour désactiver les lignes de stationnement.
3
Black (Ground) 3
Noir 3 (Mise à la Terre)
Red
1,2 (Reverse Lamp-Wire)
1,2
Rouge (
Câble du Voyant de Marche Arrière)
RCA Output to R1 Video Input 2 1
Sortie RCA à Entrée 2 Vidéo de R1
1
Relay / Relai
1
(Not Included / Non Inclus)
Red
To Camera
Rouge
À Caméra
87
Vehicle Reverse
Lamp Wire 87a
GND
86 85
NA
Câble du Voyant
de Marche Arrière
30
Acc Input (From Vehicle)
Entrée RVE du Véhicule
C3 Backup Camera for Momento R1 w/ License Plate Mount
Caméra de Recul C3 pour le Momento R1 avec Fixation de Montage pour Plaque
MR-C300 Quick Start Guide
MR-C300 Guide de Démarrage Rapide
