E-FLITE Park 250 Instruction Manual

EN
Park 250 Brushless Outrunner Instructions - EFLM1130
NOTICE This is a sophisticated hobby product and NOT a toy. It must be
operated with caution and common sense and requires some basic
All instructions, warranties and other collateral documents are
mechanical ability. Failure to operate this Product in a safe and
subject to change at the sole discretion of Horizon Hobby, Inc. For
up-to-date product literature, visit horizonhobby.com and click on responsible manner could result in injury or damage to the product
the support tab for this product. or other property. This product is not intended for use by children
without direct adult supervision. Do not attempt disassembly, use
Meaning Of Special Language
with incompatible components or augment product in any way
The following terms are used throughout the product literature without the approval of Horizon Hobby, Inc. This manual contains
to indicate various levels of potential harm when operating this instructions for safety, operation and maintenance. It is essential
product: to read and follow all the instructions and warnings in the manual,
prior to assembly, setup or use, in order to operate correctly and
NOTICE: Procedures, which if not properly followed, create a
avoid damage or serious injury.
possibility of physical property damage AND a little or no possibility
of injury.
CAUTION: Procedures, which if not properly followed, create the CAUTION: This product can become extremely hot when in
probability of physical property damage AND a possibility of serious use, which could lead to burns.
injury.
Age Recommendation:
WARNING: Procedures, which if not properly followed, create the
probability of property damage, collateral damage, and serious Not for children under 14 years.
injury OR create a high probability of superficial injury.
This is not a toy.
WARNING: Read the ENTIRE instruction manual to become
familiar with the features of the product before operating. Failure to
operate the product correctly can result in damage to the product,
personal property and cause serious injury.
Thank you for purchasing the E-flite Park 250 Brushless Outrunner 4. Make sure the motor is mounted on the model to ensure good
®
motor. This motor is ideal for 3D models 4-6 oz (115-170g), and air circulation during operation. The motor generates heat when
sport and scale models 6-12 oz (170-340g) or models requiring up operated at maximum power. The user is responsible to ensure
to 55 watts of power. the motor does not overheat. Overheating the motor is not
covered under any warranty.
5. Never cut or otherwise change the length or size of motor wires.

Features

Remove connectors by heating and removing solder.
• Ideal for 3D models 4-6 oz (115-170g) and sport and scale
NOTICE: Any modification of the motor that is not approved by
models 6-12 oz (170-340g) Horizon, including changing the motor wires, may damage the
motor. It will also void the warranty and result in refusal of service
• Ideal for up to 55 watts
by Horizon.
• Integrated prop saver design
• Designed for firewall mount or carbon tube mount
CAUTION: Always keep hands and loose items away from
the propeller when the motor is connected to power. Failure to do
• Extremely quiet and lightweight - just .5 ounces (14 grams)
so could result in injury and/or property damage.
• Includes mount, mounting hardware, prop saver adapters,
prop adapter, and 2mm gold BL connectors

Changing Shaft Orientation

• Great lightweight outrunner for small indoor foamies
• Upgraded performance motor for indoor IPS and 180 motors
1. Loosen 2 screws on the front of the motor. Apply heat directly to
• High quality construction with ball bearings and hardened
the head of a screw to free the screw from threadlock applied in
steel shaft
manufacturing.
• Slotted 12-pole outrunner design
NOTICE: Applying too much heat or applying heat to the whole
motor can damage the motor.

Park 250 Specifications

2. Remove from the shaft the small black E-clip that rests against
the bearing. Wrap the motor with a towel to capture the E-clip
Diameter: 22mm (.85 in)
when it is removed from the shaft.
Case Length: 23mm (.90 in)
3. Push the shaft through the motor. A small hammer is required to
Weight: 14 g (0.5 oz)
Shaft Diameter: 2mm (.08 in) lightly tap the shaft.
Kv: 2200 (rpms per volt)
Io: .45A @ 8V (no load current)
CAUTION: DO NOT bend or damage the motor shaft as
Ri: .25 ohms (resistance)
injury or property damage may result.
Continuous Current: 7A*
Max Burst Current: 8A*
Replacement motor shafts (EFLM1141) are available for purchase.
Input Watts: 55
4. Keep the shaft in the motor by installing an E-clip in the groove
Cells: 2S Li-Po or 6 Ni-MH/Ni-Cd
on the end of the shaft and tightening 2 screws on the front of
Recommended Props: 5.5x4.5 to 8x6 'Slow Flyer'
the motor.
NOTICE: The Maximum Operating Temperature is 220°F (104°C).
Adequate cooling is required for all motor operation at maximum
NOTICE: A small amount of threadlock may be used on the
current levels. Maximum Burst Current duration is 15 seconds. screws. DO NOT use a large amount of threadlock that can get in
Adequate time between maximum burst intervals is required for the motor.
proper cooling and to avoid overheating the motor. Maximum
Burst Current rating is for 3D and limited motor run flights. Lack
of proper throttle management may result in damage to the motor

Installation

since excessive use of burst current may overheat the motor.

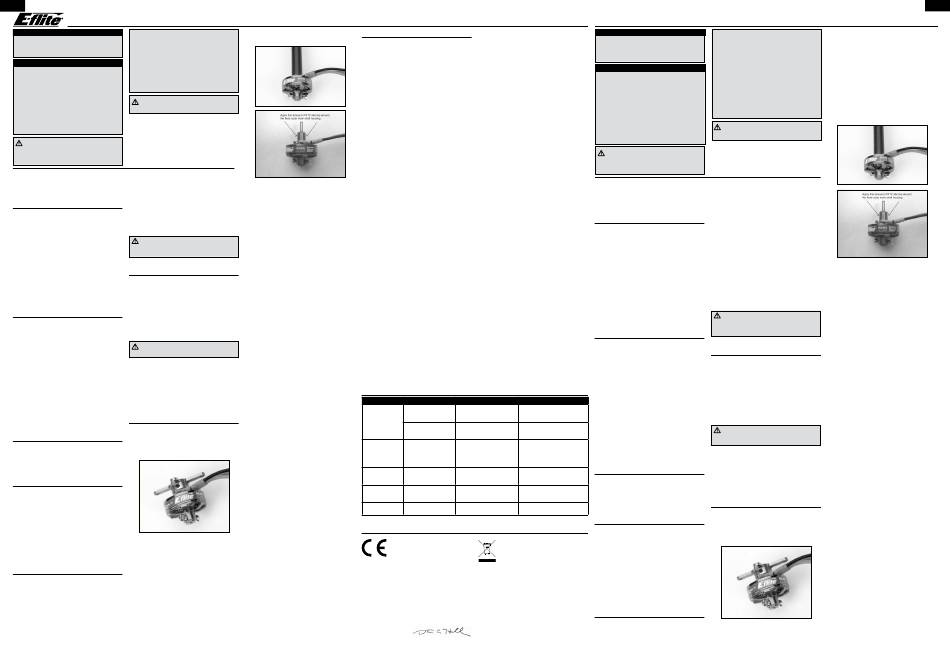

Photo A shows installation of x-mount onto the motor.

Battery Choices

1. Attach the aluminum x-mount to the fixed outer main shaft
housing and tighten the set screw to secure the mount to the
motor.
®
We recommend E-flite batteries for the Park 250 Brushless
Outrunner motor, depending on the airplane application. Battery
2. Attached the aluminum x-mount and motor to the outside of the
technology is constantly changing and manufacturers are improving
firewall using the two wood screws.
by updating older packs with new ones. Please refer to your model's
manual or our website for recommended batteries.

Accessories and Spare Parts

See our website at www.E-fliteRC.com or www.horizonhobby.com
for more information about our products, including our brushless
motors. A specification comparison sheet is on our website so you
can compare the motors we offer.
EFLA110 Power Meter (measures power output in amps,
volts, watts, and capacity)
EFLA1010 10A Pro Brushless ESC
EFLA248 Gold Bullet Connector Set, 2mm (3)
EFLM1131 Shaft: Park 250 BL Outrunner
EFLM1132 Replacement Hardware: Park 250 Photo B shows installation using a carbon fiber tube, with 8mm
EFLM1935 Prop Adapter (Bullet) with Set Screw, 2mm OD, 6mm ID (EFLM1960 available separately). This is an option for
EFLM1960 Carbon Fiber Tube, 6", 8mm OD, 6mm ID: mounting the motor. You can cut down the carbon fiber tube to
Park 250 meet your specific needs and attach to your foam or wood airplane
with glue.

Operating Instructions

1. Add a very small thin amount of RTV silicone onto the surface of
the fixed outer main shaft housing. The area is marked on photo
1. This brushless motor requires a sensorless brushless speed
C. It is important that you add your silicone glue to the surface of
control (electronic speed control or ESC). Failure to use the
the outer main shaft housing and not to the inside of the carbon
correct ESC may result in damage to the motor and/or speed
fiber tube so that you do not get glue on the motor bearings.
control. Please refer to your ESC instructions for correct settings.
2. Slide the motor into the carbon tube as shown. Let cure.
2. Where needed, install included 3 bullet connectors (EFLA248)
on the output wires of your ESC using solder and heat shrink
insulation (to prevent short circuiting). The 3 motor wires can be
connected in any order to the 3 ESC output wires or output port
on an ESC.
3. Make sure the motor turns in the correct direction for your model.
Change the direction the motor turns by changing the connection
of any 2 motor wires on the ESC.

1-Year Limited Warranty

3. If the carbon tube is not already attached to your plane, please
attach now and ensure you have proper clearance for the
propeller.

What this Warranty Covers

Horizon Hobby, Inc., (Horizon) warrants to the original purchaser that
B
the product purchased (the "Product") will be free from defects in
materials and workmanship for a period of 1 year from the date of
purchase.

What is Not Covered

This warranty is not transferable and does not cover (i) cosmetic
damage, (ii) damage due to acts of God, accident, misuse, abuse,
negligence, commercial use, or due to improper use, installation,
operation or maintenance, (iii) modification of or to any part of the
Product, (iv) attempted service by anyone other than a Horizon
Hobby authorized service center, (v) Product not purchased from
an authorized Horizon dealer, or (vi) Product not compliant with
applicable technical regulations.
C
OTHER THAN THE EXPRESS WARRANTY ABOVE, HORIZON
MAKES NO OTHER WARRANTY OR REPRESENTATION, AND
HEREBY DISCLAIMS ANY AND ALL IMPLIED WARRANTIES,
INCLUDING, WITHOUT LIMITATION, THE IMPLIED WARRANTIES
OF NON-INFRINGEMENT, MERCHANTABILITY AND FITNESS FOR
A PARTICULAR PURPOSE. THE PURCHASER ACKNOWLEDGES
THAT THEY ALONE HAVE DETERMINED THAT THE PRODUCT WILL
SUITABLY MEET THE REQUIREMENTS OF THE PURCHASER'S
INTENDED USE.
Purchaser's Remedy
Horizon's sole obligation and purchaser's sole and exclusive remedy
shall be that Horizon will, at its option, either (i) service, or (ii)
replace, any Product determined by Horizon to be defective. Horizon
reserves the right to inspect any and all Product(s) involved in a
warranty claim. Service or replacement decisions are at the sole
discretion of Horizon. Proof of purchase is required for all warranty
claims. SERVICE OR REPLACEMENT AS PROVIDED UNDER THIS
WARRANTY IS THE PURCHASER'S SOLE AND EXCLUSIVE REMEDY.
Limitation of Liability
HORIZON SHALL NOT BE LIABLE FOR SPECIAL, INDIRECT,
INCIDENTAL OR CONSEQUENTIAL DAMAGES, LOSS OF PROFITS OR
PRODUCTION OR COMMERCIAL LOSS IN ANY WAY, REGARDLESS
OF WHETHER SUCH CLAIM IS BASED IN CONTRACT, WARRANTY,
TORT, NEGLIGENCE, STRICT LIABILITY OR ANY OTHER THEORY
OF LIABILITY, EVEN IF HORIZON HAS BEEN ADVISED OF THE
POSSIBILITY OF SUCH DAMAGES. Further, in no event shall the
liability of Horizon exceed the individual price of the Product on
which liability is asserted. As Horizon has no control over use, setup,
final assembly, modification or misuse, no liability shall be assumed
nor accepted for any resulting damage or injury. By the act of use,
setup or assembly, the user accepts all resulting liability. If you
as the purchaser or user are not prepared to accept the liability
associated with the use of the Product, purchaser is advised to
return the Product immediately in new and unused condition to the
place of purchase.
Law
These terms are governed by Illinois law (without regard to conflict
of law principals). This warranty gives you specific legal rights,
and you may also have other rights which vary from state to state.
Horizon reserves the right to change or modify this warranty at any
time without notice.
WARRANTY SERVICES

Questions, Assistance, and Services

Your local hobby store and/or place of purchase cannot provide
warranty support or service. Once assembly, setup or use of the
Product has been started, you must contact your local distributor
or Horizon directly. This will enable Horizon to better answer your
questions and service you in the event that you may need any
assistance. For questions or assistance, please visit our website at
Contact Information
Country of Purchase
United States of
America
United Kingdom
A
Germany
France
China
Compliance Information for the European Union
Declaration of Conformity
(in accordance with ISO/IEC 17050-1)
No. HH20120924U12
Product(s): Park 250 BL Outrunner Motor,2200Kv
Item Number(s): EFLM1130
The object of declaration described above is in conformity with
the requirements of the specifications listed below, following the
provisions of the European EMC Directive 2004/108/EC:
EN55022:2010 + AC:2011
EN55024:2010
Signed for and on behalf of:
Horizon Hobby, Inc.
Champaign, IL USA
Sep 24, 2012
Executive Vice President and Chief Operating Officer
International Operations and Risk Management
www.horizonhobby.com, submit a Product Support Inquiry, or call
877.504.0233 toll free to speak to a Product Support representative.
Inspection or Services
If this Product needs to be inspected or serviced and is compliant in
the country you live and use the Product in, please use the Horizon
Online Service Request submission process found on our website
or call Horizon to obtain a Return Merchandise Authorization (RMA)
number. Pack the Product securely using a shipping carton. Please
note that original boxes may be included, but are not designed
to withstand the rigors of shipping without additional protection.
Ship via a carrier that provides tracking and insurance for lost or
damaged parcels, as Horizon is not responsible for merchandise
until it arrives and is accepted at our facility. An Online Service
Request is available at Horizon Hobby Service Center. If you do not
have internet access, please contact Horizon Product Support to
obtain a RMA number along with instructions for submitting your
product for service. When calling Horizon, you will be asked to
provide your complete name, street address, email address and
phone number where you can be reached during business hours.
When sending product into Horizon, please include your RMA
number, a list of the included items, and a brief summary of the
problem. A copy of your original sales receipt must be included
for warranty consideration. Be sure your name, address, and RMA
number are clearly written on the outside of the shipping carton.
NOTICE: Do not ship LiPo batteries to Horizon. If you
have any issue with a LiPo battery, please contact the
appropriate Horizon Product Support office.

Warranty Requirements

For Warranty consideration, you must include your original
sales receipt verifying the proof-of-purchase date. Provided
warranty conditions have been met, your Product will be serviced or
replaced free of charge. Service or replacement decisions are at the
sole discretion of Horizon.
Non-Warranty Service
Should your service not be covered by warranty, service
will be completed and payment will be required without
notification or estimate of the expense unless the expense
exceeds 50% of the retail purchase cost. By submitting the
item for service you are agreeing to payment of the service without
notification. Service estimates are available upon request. You must
include this request with your item submitted for service. Non-
warranty service estimates will be billed a minimum of ½ hour of
labor. In addition you will be billed for return freight. Horizon accepts
money orders and cashier's checks, as well as Visa, MasterCard,
American Express, and Discover cards. By submitting any item
to Horizon for service, you are agreeing to Horizon's Terms and
Conditions found on our website Horizon Hobby Service Center.
ATTENTION: Horizon service is limited to Product compliant
in the country of use and ownership. If received, a non-
compliant Product will not be serviced. Further, the sender
will be responsible for arranging return shipment of the
un-serviced Product, through a carrier of the sender's
choice and at the sender's expense. Horizon will hold non-
compliant Product for a period of 60 days from notification,
after which it will be discarded.
Horizon Hobby Address Phone Number/Email Address
4105 Fieldstone Rd 877-504-0233
Horizon Service Center
Champaign, Illinois Online Repair Request:
(Electronics and engines)
61822 USA visit www.horizonhobby.com/service
4105 Fieldstone Rd
Horizon Product Support(All 877-504-0233
Champaign, Illinois
other products) productsupport@horizonhobby.com
61822 USA
Units 1-4 Ployters Rd
Staple Tye
+44 (0) 1279 641 097
Horizon Hobby Limited Harlow, Essex
sales@horizonhobby.co.uk
CM18 7NS
United Kingdom
Christian-Junge-Straße 1
+49 (0) 4121 2655 100
Horizon Technischer Service 25337 Elmshorn
service@horizonhobby.de
Germany
11 Rue Georges Charpak +33 (0) 1 60 18 34 90
Horizon Hobby SAS
77127 Lieusaint, France infofrance@horizonhobby.com
Room 506, No. 97 Changshou Rd. +86 (021) 5180 9868
Horizon Hobby - China
Shanghai, China 200060 info@horizonhobby.com.cn
Instructions for disposal of WEEE by users in the
European Union
This product must not be disposed of with other waste.
Instead, it is the user's responsibility to dispose of their
waste equipment by handing it over to a designated
collections point for the recycling of waste electrical and electronic
equipment. The separate collection and recycling of your waste
equipment at the time of disposal will help to conserve natural
resources and ensure that it is recycled in a manner that protects
human health and the environment. For more information about
where you can drop off your waste equipment for recycling, please
contact your local city office, your household waste disposal service
or where you purchased the product.
Steven A. Hall
Horizon Hobby, Inc.
Park 250 Brushless Außenläufermotor - Anleitung - EFLM1130
HINWEIS oder persönlichem Eigentum führen oder schwere Verletzungen
verursachen. Dies ist ein hochentwickeltes Hobby-Produkt. Es
Alle Anweisungen, Garantien und anderen zugehörigen Dokumente
muss mit Vorsicht und gesundem Menschenverstand betrieben
können im eigenen Ermessen von Horizon Hobby, Inc. jederzeit
werden und benötigt gewisse mechanische Grundfähigkeiten. Wird
geändert werden. Die aktuelle Produktliteratur finden Sie auf
dieses Produkt nicht auf eine sichere und verantwortungsvolle
horizonhobby.com unter der Registerkarte „Support" für das
betreffende Produkt. Weise betrieben, kann dies zu Verletzungen oder Schäden
am Produkt oder anderen Sachwerten führen. Dieses Produkt
Spezielle Bedeutungen
eignet sich nicht für die Verwendung durch Kinder ohne direkte
Die folgenden Begriffe werden in der gesamten Produktliteratur Überwachung eines Erwachsenen. Versuchen Sie nicht ohne
verwendet, um auf unterschiedlich hohe Gefahrenrisiken beim Genehmigung durch Horizon Hobby, Inc., das Produkt zu zerlegen,
Betrieb dieses Produkts hinzuweisen: es mit inkompatiblen Komponenten zu verwenden oder auf
jegliche Weise zu erweitern. Diese Bedienungsanleitung enthält
HINWEIS: Wenn diese Verfahren nicht korrekt befolgt werden,
Anweisungen für Sicherheit, Betrieb und Wartung. Es ist unbedingt
können sich möglicherweise Sachschäden UND geringe oder keine
notwendig, vor Zusammenbau, Einrichtung oder Verwendung alle
Gefahr von Verletzungen ergeben.
Anweisungen und Warnhinweise im Handbuch zu lesen und zu
ACHTUNG: Wenn diese Verfahren nicht korrekt befolgt werden, befolgen, damit es bestimmungsgemäß betrieben werden kann
ergeben sich wahrscheinlich Sachschäden UND die Gefahr von und Schäden oder schwere Verletzungen vermieden werden.
schweren Verletzungen.
WARNUNG: Wenn diese Verfahren nicht korrekt befolgt werden,
ACHTUNG: Dieses Produkt kann während des Betriebes
ergeben sich wahrscheinlich Sachschäden, Kollateralschäden
extrem heiß werden und zu Verbrennungen führen.
und schwere Verletzungen ODER mit hoher Wahrscheinlichkeit
oberflächliche Verletzungen.
Nicht geeignet für Kinder unter 14
Jahren. Dies ist kein Spielzeug.
WARNUNG: Lesen Sie die GESAMTE Bedienungsanleitung,
um sich vor dem Betrieb mit den Produktfunktionen vertraut zu
machen. Wird das Produkt nicht korrekt betrieben, kann dies zu
Schäden am Produkt
Vielen Dank für den Kauf des brushless Außenläufermotors E-flite ® 2. Falls erforderlich, installieren Sie die 3 mitgelieferten
Park 250! Dieser Motor ist ideal für 3D-Modelle mit einem Gewicht Rundsteckverbinder (EFLA248) mit Lötzinn und
von 115 – 170 g, Sport- und maßstabgetreue Modelle mit einem Wärmeschrumpfisolierung auf den ESC-Ausgangskabeln (um
Gewicht von 170 – 340 g und für Modelle geeignet, die bis zu 55 W Kurzschlüsse zu vermeiden). Die 3 Motorkabel können in
Leistung benötigen. beliebiger Reihenfolge an den 3 ESC-Ausgangskabeln oder dem
Ausgangsanschluss einer ESC angeschlossen werden.
Leistungsmerkmale 3. Vergewissern Sie sich, dass sich der Motor in die richtige
Richtung für Ihr Modell dreht. Ändern Sie die Richtung der
Motordrehung, indem Sie den Anschluss von 2 beliebigen
• Ideal geeignet für 3D-Modelle (115-170 g) sowie Sportmodelle und
Motorkabeln an der ESC ändern.
maßstabgetreue Modelle (170-340 g)
4. Stellen Sie sicher, dass der Motor so auf dem Modell montiert ist,
• Ideal für bis zu 55 Watt Leistung geeignet
dass eine gute Luftzirkulation während des Betriebs gewährleistet
• Integriertes Propsaver-Design ist. Der Motor erzeugt Wärme, wenn er mit maximaler Leistung
betrieben wird. Der Benutzer ist dafür verantwortlich, dass der
• Wurde für die Firewall- oder Carbonröhre-Befestigung entwickelt
Motor nicht überhitzt. Eine Überhitzung des Motors wird unter
• Äußerst laufruhig und leicht - nur 14 g keiner Garantie abgedeckt.
5. Die Länge oder Größe der Motorkabel darf niemals beschnitten
• Halterung, Halterungs-Hardware, Propsaver-Adapter, Propadapter
oder anderweitig verändert werden. Entfernen Sie die
und 2 mm-Gold-BL-Verbinder werden mitgeliefert
Rundsteckverbinder durch Erwärmen und Entfernen des Lötzinns.
• Erstklassiger leichter Außenläufermotor für kleine Schaumflugzeuge
für drinnen
HINWEIS: Jede von Horizon nicht genehmigte Änderung des
Motors, inklusive wechsel der Anschlußkabel kann diesen
• Aktualisierter Performance-Motor für Indoor IPS- und 180-Motoren
beschädigen. Damit wird die Garantie unwirksam und Horizon
• Qualitativ hochwertige Konstruktion mit Kugellager und Welle aus
Hobby lehnt den Service für diese Produkte ab.
gehärtetem Stahl
• 12-poliges Außenläufer-Design mit Nuten
ACHTUNG: Halten Sie stets die Hände und lose
Gegenstände vom Propeller entfernt, wenn der Motor an die
Stromversorgung angeschlossen ist. Eine Nichtbeachtung kann
Park 250 – Technische Daten
Verletzungen und/oder Sachschäden zur Folge haben.
Durchmesser: 22 mm
Gehäuselänge: 23 mm Ändern der Wellenausrichtung
Gewicht: 14 g (
Wellendurchmesser: 2 mm
1. 1. Die beiden Schrauben an der Motor-Vorderseite lockern.
Kv: 2200 (U/min pro Volt)
Wärme direkt auf den Schraubenkopf anwenden, um die
Io: 0,45A bei 8V (Leerlaufstrom)
Schraube vom werkseitig angebrachten Gewindesicherungsmittel
Ri: 0,25 Ohm (Widerstand)
zu befreien.
Dauerstrom: 7A*
Max. Burst-Strom: 8A*
HINWEIS: Wenn zu viel Wärme oder Wärme auf den ganzen Motor
Eingangswattleistung: 55
angewendet wird, kann dieser beschädigt werden.
Zellen: 2S Li-Po oder 6 Ni-MH/Ni-Cd
Empfohlene Props: 5,5x4,5 bis 8x6 „Slow Flyer" 2. 2. Den schwarzen E-Clip, der am Lager anliegt, von der Welle
entfernen. Den Motor mit einem Handtuch umwickeln, um den
HINWEIS: Die maximale Betriebstemperatur beträgt 104 °C.
E-Clip aufzufangen, wenn er von der Welle entfernt wird.
Ausreichende Kühlung ist für den Motorbetrieb bei Maximalstrom
erforderlich. Dauer des maximalen Burst-Stroms beträgt 15 3. 3. Die Welle durch den Motor drücken. Mit einem kleinen
Sekunden. Ausreichend Zeit zwischen den maximalen Burst- Hammer leicht auf die Welle klopfen.
Intervallen ist erforderlich für eine angemessene Kühlung und
um eine Überhitzung des Motors zu vermeiden. Die maximale ACHTUNG: Die Motorwelle NICHT verbiegen oder
Burst-Stromstärke ist für 3D und begrenzte Motorlaufzeit-Flüge
beschädigen, um mögliche Verletzungen oder Sachschäden zu
ausgelegt. Fehlendes Drossel-Management kann zu Motorschäden
vermeiden. Ersatz-Motorwellen (EFLM1141) sind erhältlich.
führen, da eine übermäßige Verwendung von Burst-Strom den
4. Die Welle durch Anbringen des E-Clips in der Nut am Ende der
Motor überhitzen kann.
Welle im Motor festhalten und die 2 Schrauben an der Motor-
Vorderseite anziehen.
Akkus
HINWEIS: Eine kleine Menge Gewindesicherungsmittel kann
für die Schrauben verwendet werden. EINE große Menge
Je nach Flugzeuganwendung empfehlen wir E-flite -Akkus für den
®
Gewindesicherungsmittel verwenden, da dies zu Schäden am
brushless Außenläufermotor Park 250. Die Akkutechnologie ändert
Motor führen kann.
sich ständig und Hersteller nehmen Verbesserungen vor, indem
sie ältere Akkupacks durch neue ersetzen. Bitte lesen Sie in der
Bedienungsanleitung Ihres Modells oder auf unserer Website nach,
Einbau
um Informationen zu empfohlenen Akkus zu erhalten.
Foto a. zeigt die Befestigung der x-Halterung am Motor.
Zubehör und Ersatzteile
1. Befestigen Sie die Aluminium-x-Halterung am Gehäuse der
äußeren Hauptwelle und ziehen Sie die Stellschraube an, um die
Auf unserer Website www.E-fliteRC.com oder bei www. Halterung am Motor zu sichern.
horizonhobby.com finden Sie weitere Informationen über
2. Befestigen Sie die Aluminium-x-Halterung und den Motor an der
unsere Produkte, einschließlich unserer brushless Motoren. Ein
äußeren Firewall und verwenden Sie dazu zwei Holzschrauben.
Spezifikationsvergleichsblatt ist auf unserer Website aufgeführt,
damit Sie die von uns angebotenen Motoren vergleichen können.
EFLA110 Leistungsmessgerät (misst die Leistungsabgabe in
Ampere, Volt, Watt und Kapazität)
EFLA1010 10 A Pro – Brushless ESC
EFLA248 Gold-Rundsteckverbinder-Satz, 2 mm (3)
EFLM1131 Welle: Park 250 BL Außenläufer
EFLM1132 Ersatzkleinteile: Park 250
EFLM1935 Propadapter (Rundstecker) mit Stellschraube, 2 mm
EFLM1960 Carbonröhre, 15 cm, 8 mm Außendurchmesser, 6
mm Innendurchmesser: Park 250
Bedienungsanleitung
1. Dieser brushless Motor erfordert eine sensorlose, brushless
Drehzahlregelung (elektronische Drehzahlregelung; ESC =
Electronic Speed Control). Bei Verwendung einer inkorrekten
ESC kann der Motor und/oder die Drehzahlregelung beschädigt
werden. Die korrekten Einstellungen sind in der ESC-Anleitung
enthalten.
DE
Foto B zeigt die Installation mit einer Carbonröhre, mit 8 mm
Außendurchmesser, 6mm Innendurchmesser (EFLM1960 separat
erhältlich). Dies ist eine Option für die Befestigung des Motors.
Sie können die Carbonröhre auf Ihre speziellen Anforderungen
zurechtschneiden und an Ihrem Schaum- oder Holzflugzeug mit
Kleber befestigen.
1. Tragen Sie eine sehr dünne Schicht RTV-Silikon auf die
Oberfläche des feststehenden Hauptwellen-Außengehäuses
auf. Dieser Bereich ist auf dem Foto C markiert. Es ist
wichtig, dass Sie den Silikonkleber auf die Fläche des äußern
Hauptwellengehäuses und nicht auf Innenseite der Carbonröhre
auftragen, damit kein Kleber an das Motorlager gelangt.
2. Schieben Sie den Motor in die Carbonröhre wie auf der Abbildung
gezeigt. Lassen Sie den Kleber aushärten.
3. Wenn die Carbonröhre noch nicht am Flugzeug befestigt ist,
dann befestigen Sie diese jetzt und achten dabei auf ausreichend
Abstand zum Propeller.
B
C
A
