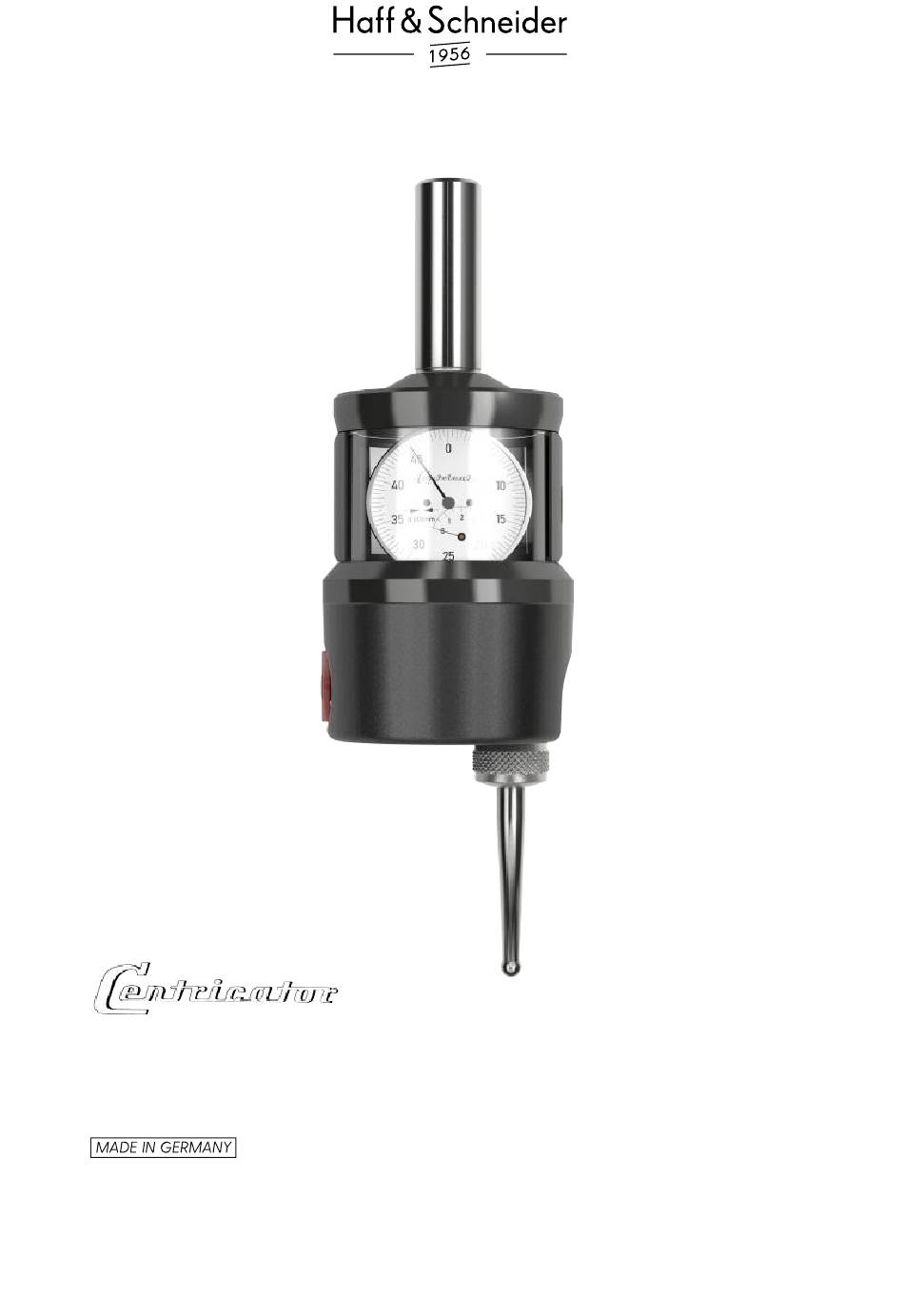

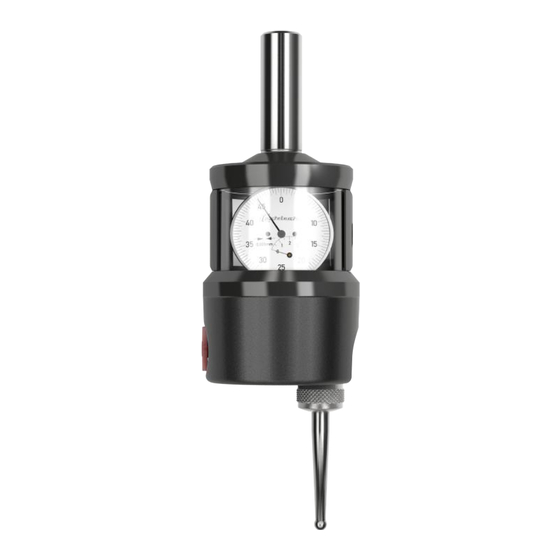

- Page 1 Bedienungsanleitung Centricator C0-S Prüfprotokoll, Bedienungsanleitung und Qualitätszertifikat /Testreport, Operation Instructions and Qualitycertificate...
- Page 2 Prüfprotokoll – Inspection Report Gegenstand / Object: Centricator C0-S Serien-Nr. / Serial No.: Prüfdatum / Inspection Date: Prüfer / Inspector: Prüfergebnisse / Inspection results: Eigenschlag [µm] / Zentrierabweichung [µm] - max. 2 µm / Inherent runout [µm] Centring deviation [µm] - max. 2 µm...
- Page 3 Betriebsanleitung / Operating instructions Centricator C0-S Herstelleranschrift / Address of the manufacturer Haff & Schneider GmbH & Co. OHG Obere Wank 2 D-87484 Nesselwang Phone: +49 8361 / 9218-0 Fax: +49 8361 / 9218-40 www.haff-schneider.com Formales zur Betriebsanleitung / Formal information on the operating...
-
Page 4: Table Of Contents
Betriebsanleitung / Operating instructions Centricator C0-S Inhaltsverzeichnis / Contents Deutsch Beschreibung .................. 5 Übersicht .................... 5 Bedienung ..................... 6 Ein- und Ausspannen ................ 6 Zentrieren .................... 6 Ausrichten .................... 7 Technische Daten ................. 8 Zubehör .................... 9 Anwendung des Sonderzubehörs ............ 1 0 Kontrolle der Arbeitsgenauigkeit ............ 1 2 Wartung und Pflege . -
Page 5: Beschreibung
Betriebsanleitung Centricator C0-S Beschreibung Übersicht Stecker Schaltgriff Schnurhalter Magnethalter Überwurfmutter Messuhr Tasteinsatz Einspannflansch... -
Page 6: Bedienung
Betriebsanleitung Centricator C0-S Bedienung Das Zentriergerät „Centricator" ist ein Präzisionsgerät und soll als solches behandelt werden. Schläge auf das Gerät, insbesondere beim Ein- und Ausspannen, sind unbedingt zu vermeiden. Ein- und Ausspannen Ablauf Centricator in Arbeitsspindel aufnehmen. Stecker am Magnethalter anbringen und Schnurhalter an Maschine anlegen. -
Page 7: Ausrichten
Betriebsanleitung Centricator C0-S Ausrichten Werkstück zur Arbeitsspindel innerhalb des Messuhrbereiches (2,5 mm) grob ausrichten. Taster an Werkstück heranfahren und vorspannen. Werkstück in beiden Achsrichtungen ausrichten, bis kleinster Zeigerausschlag erreicht ist. -
Page 8: Technische Daten
Betriebsanleitung Centricator C0-S Technische Daten Ausrüstung Prüfart Tastbereich Prüftiefe Tasteinsatz Innen 6-125 mm Ø 55 mm Kugel 5 mm Ø Plan 120-160 mm Ø 40 mm Tasteinsatz Innen 2-125 mm Ø 55 mm Kugel 1,6 mm Ø Plan 120-160 mm Ø... -
Page 9: Zubehör
Betriebsanleitung Centricator C0-S Zubehör Normalzubehör: Bestell-Nr. 1 Tasteinsatz gebogen mit Kugel 5 mm Ø 130171 1 Tasteinsatz mit Kugel 5 mm Ø 130240 1 Betriebsanleitung 130179 Sonderzubehör: 1 Tasteinsatz mit Kugel 1,6 mm Ø 130688 1 Kantensucher 130678 Information Der Einspannschaft Ø 16 mm (Ø 5/8") ist fest mit dem Centricator... -
Page 10: Anwendung Des Sonderzubehörs
Betriebsanleitung Centricator C0-S Anwendung des Sonderzubehörs Durch Verwendung des Sonderzubehörs wird der Einsatzbereich des Centricators wesentlich erweitert. Tasteinsätze Mit der Tastkugel 1,6 mm Ø zum Zentrieren von Bohrungen und Planeinstichen unter 6 mm Ø bzw. 6 mm Breite. - Page 11 Betriebsanleitung Centricator C0-S Kantensucher Zum Positionieren der Arbeitsspindelachse über eine Werkstückkante oder –ecke. Kantensucher an gewünschte Kante (Abb.1) oder Ecke (Innensechskantschraube lösen, Eckanschlag hochklappen und wieder festziehen. Abb.2) setzen. Zapfen des Kantensuchers mittels Centricator zentrieren. Positioniergenauigkeit 0,01 mm (einschließlich Zentriergerät).
-
Page 12: Kontrolle Der Arbeitsgenauigkeit
Betriebsanleitung Centricator C0-S Kontrolle der Arbeitsgenauigkeit Arbeitsgenauigkeit Die Genauigkeitsangabe 5µm besagt folgendes: Wenn beim Zentrieren der geringstmögliche Zeigerausschlag auf der Geräteuhr erreicht ist, beträgt die Differenz zwischen Arbeitsspindel- und Werkstückachse nicht mehr als 5µm. Die geringstmögliche Zeigerbewegung beim Ausrichten von Planflächen bedeutet, dass die Fläche im Bereich des kreisenden Tasters nicht mehr als 5µm zur... -
Page 13: Wartung Und Pflege
Betriebsanleitung Centricator C0-S Wartung und Pflege Sollte sich der Taster in seiner Lagerung allmählich zu leicht bewegen lassen, ist ein Nachstellen bzw. Vergrößern der Reibung an den beiden Klemmschrauben (1) der Tasterlagerung vorzunehmen. Das Schauglas der Messuhr ist nur mit einem trockenen und reinen Lappen zu reinigen und vor Spänen usw. -
Page 14: Aus- Und Einbauhinweise, Ersatzteile
Betriebsanleitung Centricator C0-S Aus- und Einbauhinweise, Ersatzteile Es ist empfehlenswert, nach einer Reparatur die Arbeitsgenauigkeit wieder zu überprüfen. Sollte die dabei festgestellte Genauigkeit nicht mehr ausreichen, muss das Gerät zur Überprüfung eingesandt werden. In den Tabellen sind Benennungen und Bestell-Nr. für sämtliche lieferbaren Einzelteile zu finden. - Page 15 Betriebsanleitung Centricator C0-S Artikelnummer Bezeichnung Menge 130145 Abdeckscheibe 130159 Lagerbolzen 130187 Messuhr 130190 Druckfeder 130196 Magnethalter 130201 Schnurhalter 130228 Buchse 130230 Zylinderstift 130237 Tasteinsatzhalter 130238 Überwurfmutter 130267 Rillenkugellager 131743 Einspannflansch...
-
Page 16: Description
Operating instructions Centricator C0-S Description Overview Plug 13. Handle 10. Cord reel 14. Magnetic holder 11. Union nut 15. Dial gauge 12. Probe insert 16. Clamping flange... -
Page 17: Operation
Operating instructions Centricator C0-S Operation The centring instrument "Centricator" is a high-precision device and should be treated as such. When being clamped or unclamped, the instrument must not be subjected to shock by any means. Clamping and unclamping Sequence of operations Clamp Centricator in machining spindle. -
Page 18: Alignment
Operating instructions Centricator C0-S Alignment Coarsely align workpiece with machining spindle within the dial gauge range (2.5 mm). Approach probe to workpiece and pretension it. Align workpiece in both axis directions until minimum needle deflection has been achieved. -
Page 19: Technical Data
Operating instructions Centricator C0-S Technical data Type of Depth of Equipment Probing range inspection inspection Probe insert inside Ø6-125 mm 55 mm Ball Ø5 mm Plan Ø120-160 mm 40 mm Probe insert inside Ø2-125 mm 55 mm Ball Ø1.6 mm Plan Ø120-160 mm... -
Page 20: Accessories
Operating instructions Centricator C0-S Accessories Standard accessories: Part No. 1 curved probe insert with Ø5 mm ball 130171 1 probe insert with Ø5 mm ball 130240 1 copy of the operating instructions 130179 Optional accessories: 1 probe insert with Ø1.6 mm ball... -
Page 21: Use Of Optional Accessories
Operating instructions Centricator C0-S Use of optional accessories By using the optional accessories, the Centricator's field of application can be expanded considerably. Probe inserts With the stylus ball Ø1.6 mm for centring of holes and plane grooves smaller than Ø6 mm or... - Page 22 Operating instructions Centricator C0-S Edge locator To position the machining spindle axis over a workpiece edge or corner. Make edge locator contact the desired edge (fig. 1) or corner (loosen hexagon socket head bolt, fold up and retighten corner stop) (fig. 2).
-
Page 23: Checking The Operation Accuracy
Operating instructions Centricator C0-S Checking the operation accuracy Operation accuracy An accuracy of 5 µm means: When the minimum needle deflection on the dial gauge has been reached during centring, the maximum difference between machining spindle axis and workpiece axis is 5 µm. -
Page 24: Maintenance And Care
Operating instructions Centricator C0-S Maintenance and care If the probe gradually becomes too easy to be moved in its bearing, the friction should be adjusted or increased using the two clamping screws (1) on the probe bearing. Clean the sight glass of the dial gauge with a dry and clean cloth and protect it from chips, etc. -
Page 25: Removal And Installation Instructions, Spare Parts
Operating instructions Centricator C0-S Removal and installation instructions, spare parts It is recommended to recheck the operation accuracy after a repair. If the measured accuracy is no longer sufficient the instrument must be sent in for inspection. In the tables below, please find the names and part Nos. of all spare parts in stock. - Page 26 Operating instructions Centricator C0-S Item Item number Name Quantity 130145 Cover disc 130159 Bearing stud 130187 Dial gauge 130190 Pressure spring 130196 Magnetic holder 130201 Cord reel 130228 Bush 130230 Parallel pin Probe insert 130237 holder 130238 Union nut Deep groove ball...
