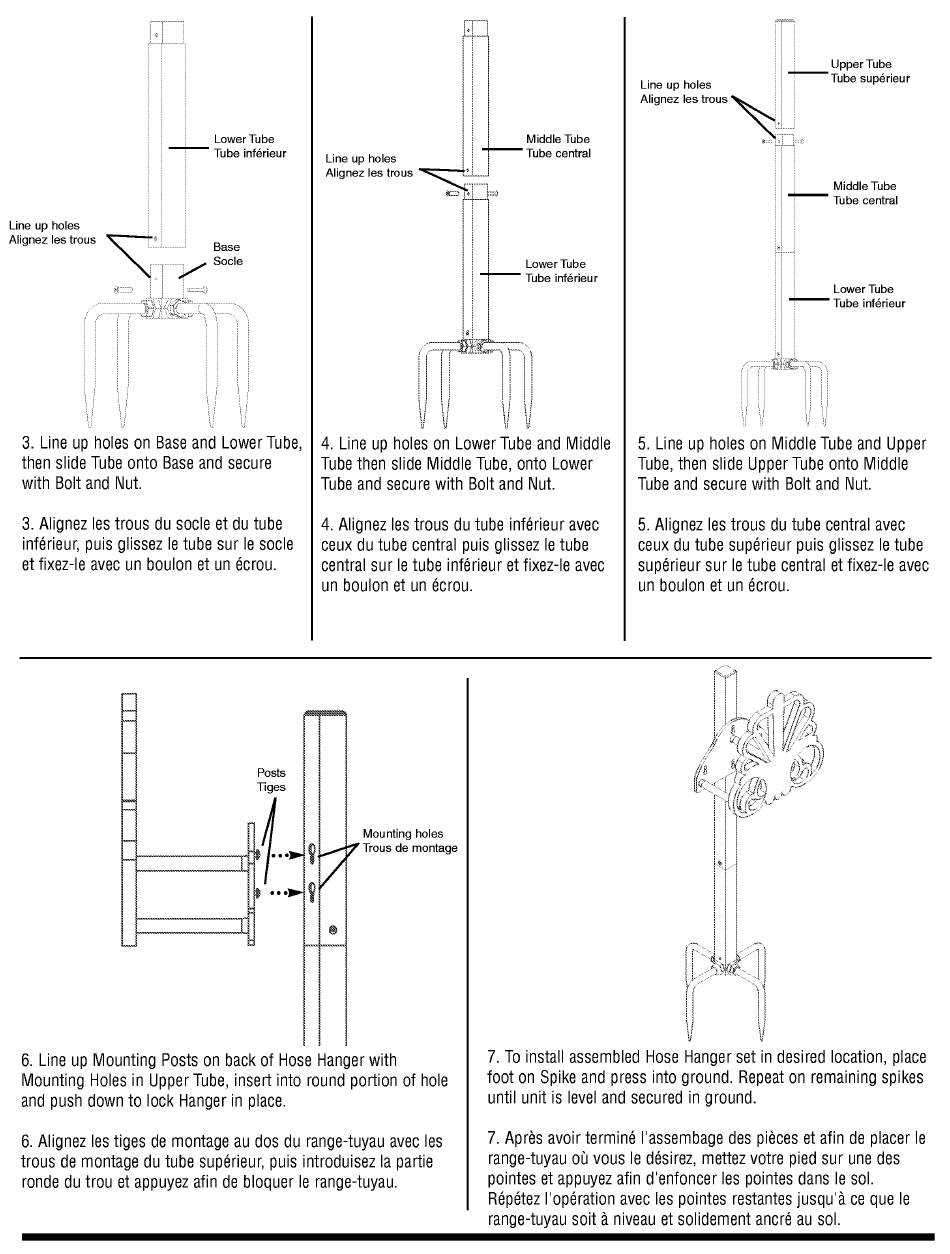

3. Line up holes on Base and Lower Tube,
then slide Tube onto Base and secure
with Bolt and Nut.
3. Alignez les trous du socle et du tube
infArieu puis glissez le tube sur le socle
et fixez-le avec un boulon et un Acrou.
I!
I! I!
Id
\ji
\j\)
4. Line up holes on Lower Tube and Middle
Tube then slide Middle Tube, onto Lower
Tube and secure with Bolt and Nut.
4. Alignez les trous du tube infArieur avec
ceux du tube central puis glissez le tube
central sur le tube infArieur et fixez-le avec
un boulon et un Acrou.
5. Line up holes on Middle Tube and Upper
Tube, then slide Upper Tube onto Middle
Tube and secure with Bolt and Nut.
5. Alignez les trous du tube central avec
ceux du tube supArieur puis glissez le tube
supArieur sur le tube central et fixez-le avec
un boulon et un Acrou.
Mounting holes
7 Trous de montage
6. Line up Mounting Posts on back of Hose Hanger with
Mounting Holes in Upper Tube, insert into round portion of hole
and push down to lock Hanger in place.
6. Alignez les tiges de montage au dos du range-tuyau avec les
trous de montage du tube supArieur, puis introduisez Ia partie
ronde du trou et appuyez afin de bloquer le range-tuyau.
7. To install assembled Hose Hanger set in desired location, place
foot on Spike and press into ground. Repeat on remaining spikes
until unit is level and secured in ground.
7. Après avoir terminA l'assembage des pièces et afin de placer le
range-tuyau oU vous le dAsirez, mettez votre pied sur une des
pointes et appuyez afin d'enfoncer les pointes dans le sol.
RApAtez l'opAration avec les pointes restantes jusqu'ã ce que le
range-tuyau soit a niveau et solidement ancrA au sol.
Line up holes
Alignez les trous
Lower Tube
Tube intérieur
Base
Socle
Line up holes
Alignez les trous
Line up holes
Alignez les trous
Middle Tube
— Tube central
Lower Tube
—
Tube intérieur
______ Upper
Tube
Tube supérieur
Middle Tube
Tube central
Lower Tube
Tube intérieur
Posts
Tiges
1
'I
V
