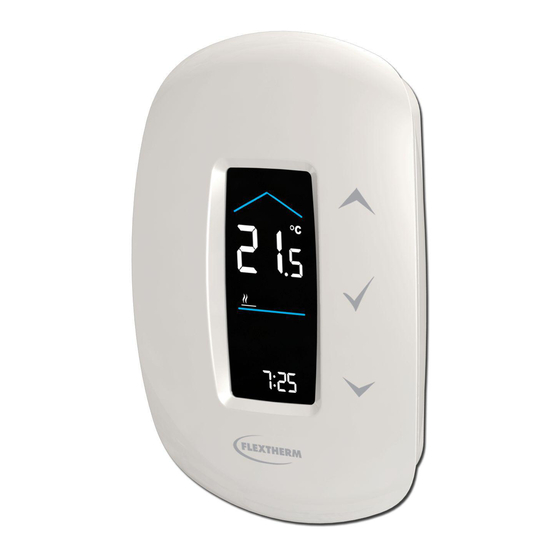

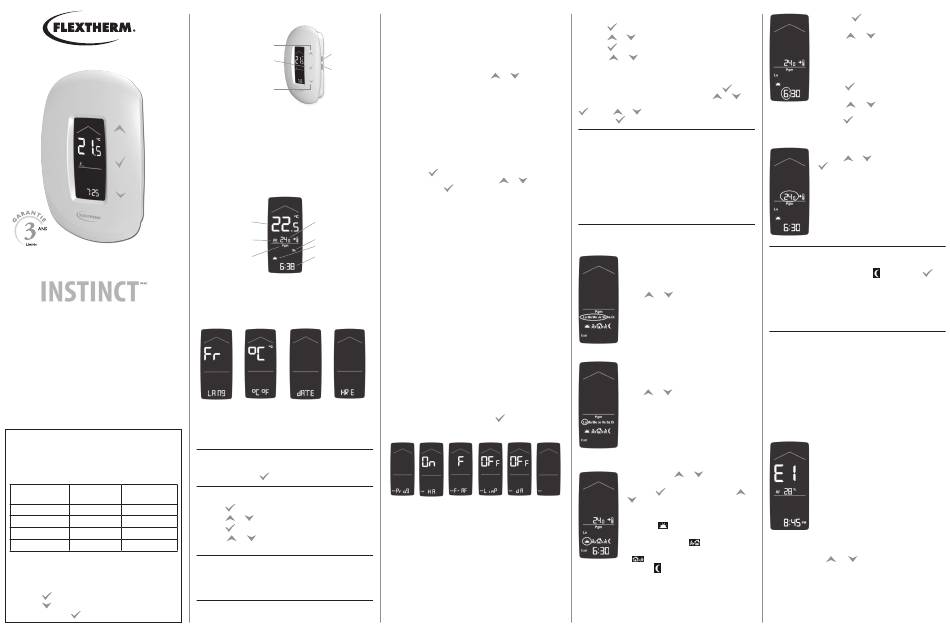

Flextherm INSTINCT FLP40-120/240GA User Manual

Systèmes de planchers chauffants
MANUEL DE L'UTILISATEUR
FLP40-120/240GA
INTRODUCTION
Régler la température de votre système de plancher n'a jamais
été si facile grâce au thermostat programmable INSTINCT de
FLEXTHERM.
Que vous optiez pour une préprogrammation des heures de
mise en marche et d'arrêt du thermostat ou pour le mode
manuel, souvenez-vous qu'en baissant la température quand
le domicile est inoccupé, vous réduirez vos coûts d'énergie
sans diminuer le confort.
Vous avez pris la décision d'acheter et installer votre système
de plancher chauffant; c'est maintenant le temps d'en profiter
et de laisser votre thermostat s'occuper du reste.
IMPORTANT
VOTRE NOUVEAU THERMOSTAT VOUS EST OFFERT
PRÉPROGRAMMÉ POUR VOUS SIMPLIFIER LA TÂCHE!
Programmation 5:2 par défaut
(une même programmation est appliquée du lundi au vendredi et une deuxième
programmation est appliquée pour le samedi et le dimanche)
Lundi au Température Samedi et
vendredi (5) préprogrammée dimanche (2)
Réveil (6 h à 8 h) 26 °C Réveil (6 h à 22 h)
Journée (8 h à 17 h) 22 °C –
Soirée (17 h à 22 h) 26 °C –
Nuit (22 h à 6 h) 22 °C Nuit (22 h à 6 h)
Pour modifier les heures et la température programmées, voir la
section « Programmation ».
Pour opter plutôt pour un réglage manuel, suivez ces 3 étapes
rapides :
1. Pesez sur
2. Pesez sur pour choisir « Man »
3. Pesez à nouveau sur pour confirmer le mode manuel
Les boutons de contrôle de votre thermostat
Monter
Test du DDFT
Bouton multifonctions :
(TEST)
Sélection de mode
Menu (en appuyant 3 secondes)
Réinitialisation
Validation (entrer)
du DDFT (RESET)
Baisser
Disjoncteur de fuite à la terre intégré (DDFT)
Le thermostat possède un disjoncteur de fuite à la terre intégré
(DDFT). Bien que le thermostat effectue un test du DDFT à toutes
les 3 heures, il demeure possible d'effectuer un test manuel en
appuyant sur le bouton physique TEST sur le côté du thermostat
pendant 3 secondes, puis en appuyant sur le bouton RESET une fois
la lumière rouge allumée.
L'affichage de votre thermostat
Voici les éléments faisant partie de l'affichage de base du thermostat :
T° actuelle T° demandée
Symbole de chauffe Jour
Période de Prog
Horloge
MODE
Quatre étapes et le tour est joué
Lors du branchement initial du thermostat, vous vous retrouverez
automatiquement dans le MENU où on vous demandera de
programmer les 4 paramètres de base, soit la Langue, les Degrés
(C° ou F°), la Date et l'Heure.
Langue °C ou °F Date Heure
« En » « °C »
Jour/mois/année Heure/minutes
(anglais, par défaut) (par défaut,
ou horloge 24 h), ou
« Fr » « °F »
(français) (horloge 12 h)
IMPORTANT
Vous pouvez accéder au MENU de votre thermostat à tout
moment en pesant sur pendant 3 secondes.
Pour modifier l'un ou l'autre de ces paramètres :
• Pesez sur pour choisir le paramètre à ajuster;
• Pesez sur ou pour faire votre choix d'ajustement;
• Pesez sur pour confirmer votre choix;
• Pesez sur ou pour passer à un autre paramètre ou vous
rendre à EXIT pour quitter le MENU.
IMPORTANT
Une fois ces 4 paramètres de base programmés, votre thermostat
se mettra en marche et vous ramènera automatiquement à
l'écran de base.
Voilà, le tour est joué, votre thermostat est maintenant
configuré!
Si toutefois vous désirez modifier la programmation des
heures et de la température ou programmer des options
plus avancées, continuez la lecture de ce guide.
Augmenter ou baisser la température
Pour ajuster la température, pesez sur ou . La température
demandée au thermostat clignotera pour confirmer la nouvelle
consigne.
Si vous ajustez la température en mode MANUEL, la température
demeure telle quelle jusqu'à ce que vous la modifiez de nouveau.
Si vous ajustez la température en mode PROGRAMME, cette action
aura pour effet de contourner la température préprogrammée.
La température ajustée manuellement sera maintenue jusqu'à la
prochaine « période » programmée.
Les MODES
Pour changer le MODE (Programme, Manuel ou Off ), pesez
brièvement sur pour afficher les différents modes. Le mode actif
clignotera (Man ou Pgm ou Off ). Pesez sur ou pour passer à
un autre mode et sur pour sélectionner le mode désiré.
Le MODE Programme (Pgm)
En mode PROGRAMME, vous pouvez programmer à l'avance
la température désirée de votre système de plancher chauffant,
selon les différentes journées de la semaine et jusqu'à 4 différentes
périodes au cours de ces journées (c.-à-d. : le réveil, la journée, la
soirée et la nuit).
Deux types de programmes sont possibles :
• Programme 7:0 : Chaque jour de la semaine peut avoir sa propre
programmation.
• Programme 5:2 : Une même programmation sera appliquée du
lundi au vendredi et une deuxième programmation sera appliquée
pour le samedi et le dimanche.
Par défaut, votre thermostat utilise le programme 5:2. Pour modifier
la programmation, voir la section « Programmation ».
À partir du mode Pgm, il est aussi possible de sélectionner
l'option NP (non programmable). En sélectionnant cette option, le
thermostat devient un thermostat non programmable.
Le MODE Manuel (Man)
En mode MANUEL, vous pouvez modifier la température
manuellement à tout moment selon votre niveau de confort.
Le MODE éteint (Off)
Pour éteindre votre thermostat, vous devez sélectionner le mode OFF.
Options avancées (MENU)
À partir du menu (accessible en pesant pendant 3 secondes),
en plus des quatre paramètres de base, vous pouvez modifier les
paramètres avancées :
Programme Heure avancée Prise de Limite de la Démarrage Exit
température température anticipé
(Heure d' é té)
Options « 5:2 » Pour quitter le
au plancher* (Early start)
(par défaut) Options « On » Options sonde MENU
ou « 7:0 »; (par défaut) plancher « F » Options « Off » Options « Off »
(voir la section ou « Off » (par défaut) (par défaut) (par défaut)
« Program- (ajustement ou ambiante ou « On »; ou « On »;
mation ») automatique « AF » maximum fixé si activée,
aux change- à 28 °C cette option
ments d'heure (seulement fera en sorte de
officielle) si la prise de commencer à
température chauffer le plan-
est en option cher à l'avance
ambiante (AF) pour atteindre
la température
demandée à
la prochaine
période
* La « limite au plancher » peut s'avérer utile, par exemple, pour éviter des températures
trop élevées avec un revêtement de sol souple ou un plancher de bois. Lorsqu'activé
(On) la température maximale est fixée par défaut à 28 °C.
Pour modifier l'un de ces paramètres à partir du MENU :
• Pesez sur pour choisir le paramètre à ajuster;
• Pesez sur ou pour faire votre choix d'ajustement;
• Pesez sur pour confirmer votre choix;
• Pesez sur ou pour passer à un autre paramètre ou vous
rendre à EXIT pour quitter le MENU.
Programmation
Pour modifier le programme par défaut (5:2), pesez sur pendant
3 secondes pour accéder au MENU, puis pesez sur ou pour
défiler les paramètres jusqu'à la fenêtre de l'élément Prog. Pesez sur
, puis sur ou pour choisir le type de programme (5:2 ou
7:0). Pesez sur pour confirmer votre choix.
NOTE
• Si vous passez du programme 5:2 à 7:0, la programmation restera
inchangée jusqu'à ce que vous la modifiez.
• À l'inverse, si vous passez du programme 7:0 à 5:2, la température
fixée préalablement pour le lundi s'appliquera aux 5 jours de
la semaine (lundi au vendredi) alors que la température fixée
préalablement pour le samedi s'appliquera aux 2 jours de la fin
de semaine (samedi et dimanche).
• Vous pouvez maintenant modifier la programmation (Voir la
section « Programmation de la température »).
Programmation de la température
5:2
• Les jours « Lu Ma Me Je Ve » clignotent; les autres
jours (Sa et Di) et « Exit » sont affichés mais ne
clignotent pas.
• Pesez ou pour changer le bloc de jours
ou vous rendre à « Exit ».
7:0
• Le jour « Lu » (lundi) clignote; les autres jours et
« Exit » sont affichés mais ne clignotent pas.
• Peser ou pour changer de jour ou vous
rendre à « Exit ».
Pour programmer les différentes périodes :
• Avec les touches ou choisissez le jour à
programmer, comme décrit ci-haut;
• Pesez sur pour confirmer puis sur ou
à nouveau pour le choix de la période de la
journée que vous voulez programmer :
• Les symboles des quatre « périodes » sont :
- Le réveil :
- La journée (au moment de quitter vers le
travail, par exemple) :
- La soirée (en revenant du travail, par exemple) :
- La nuit :
• Pe s e z s u r p o u r c h o i s i r l a p é r i o d e à
programmer.
• Pesez sur ou pour changer l'heure de
départ de cette période :
- si en mode 24 h, les heures défilent de 00 à 23;
- si en mode 12 h, les heures défilent de 01 à 12
en AM (AM ne sera pas affiché) puis de 1 à 12
en PM (PM sera affiché).
• Pesez sur pour confirmer l'heure de départ
pour cette période.
• Pesez sur ou pour ajuster les minutes
(les minutes s'ajusteront en saut de 15 minutes).
Pesez sur pour confirmer les minutes.
(Dans cet exemple, nous programmons l'heure de
départ de la période de réveil du lundi).
• La température demandée clignote maintenant;
pesez sur ou pour la modifier et pesez sur
pour confirmer la température désirée pour
cette période.
• Répétez les étapes pour programmer les périodes
suivantes ou vous rendre à « Exit » pour terminer.
NOTES
• Si vous programmez les 4 périodes, lorsque vous aurez terminé
de programmer la période de la nuit et appuyez sur pour
confirmer la consigne, vous passerez automatiquement au jour
suivant (Ma = mardi, par exemple).
• Si vous effec tuez la programmation en 5:2, la même
programmation d'un coup aux 5 jours de la semaine (Lu Ma Me
Je Ve) puis un deuxième programme s'appliquera d'un coup aux
2 jours du weekend (Sa Di).
Sauvegarde de la mémoire
Lors d'une panne de courant, un circuit interne conservera la
programmation. Si la panne excède une période de 8 heures, il est
possible que l'heure et la date aient à être reprogrammés.
Sonde
Le thermostat FLP40-120/240GA est muni de deux (2) sondes de
température. Une sonde de sol installée dans le plancher, ainsi
qu'une sonde ambiante. Par défaut le thermostat est programmé
pour prendre les lectures de température avec la sonde de sol (F).
Erreur
Si la sonde fait défaut ou n'est plus connectée au
bornier du thermostat, l'écran affichera une erreur
(E1 ou E2). Le système de plancher chauffant
continuera de fonctionner mais la sonde ne
pourra pas capter la température au plancher
ou ambiante.
L e t h e r m o s t a t t o m b e r a d o n c e n m o d e
« régulation », ce qui veut dire que le thermostat
se fiera aux dernières utilisations afin de maintenir
une température relativement semblable aux
dernières périodes de chauffe et affichera le
montant de temps de chauffage en pourcentage.
Il sera aussi possible de monter ou baisser le
pourcentage (temps de chauffage) en pesant
sur ou ; le code d'erreur demeurera
toutefois affiché.
Si un code d'erreur est affiché, ou pour obtenir plus de
renseignements au sujet de votre thermostat, communiquez avec
le Service à la cientèle de FLEXTHERM au 1 800 353-9843.
