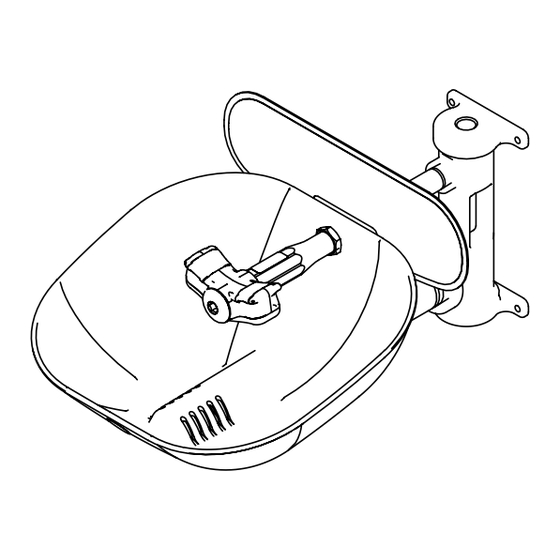

- Page 1 Installation S19224 Series Halo™ Wall-Mount Eyewash or Eye/Face Wash 215-1686 Rev. M; ECN 13-05-023 P.O. Box 309, Menomonee Falls, WI USA 53052-0309 © 2013 Bradley PHONE 800.BRADLEY (800.272.3539) FAX 262.251.5817 Page 1 of 44 1/22/2015 bradleycorp.com...
-
Page 2: Table Of Contents
Piezas de repuesto — Accesorios opcionales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44 Bradley • 215-1686 Rev. M; ECN 13-05-023... -
Page 3: Pre-Installation Information
Main water supply to the eyewash should be “ON” at all times. Provisions shall be made to prevent unauthorized shutoff. The ANSI Z358.1 standard requires an uninterrupted supply of flushing fluid. Bradley plumbed emergency fixtures require a minimum of 30 PSI (0.21MPa) flowing pressure. - Page 4 Compliance with local codes is the responsibility of the installer. Valve must be tested annually to verify that it is functioning properly. Backflow prevention valves are not included with the fixture and may be supplied by the contractor or purchased from Bradley Corporation. Bradley • 215-1686 Rev. M; ECN 13-05-023 1/22/2015...
-
Page 5: Halo Pre-Configured Models
Halo stainless steel eye/face wash and bowl S19224SS Models with BSPP threading available. For BSPP threading, add a Z to end of existing part number. For example, S19224EW will be S19224EWZ. Bradley • 215-1686 Rev. M; ECN 13-05-023 1/22/2015... - Page 6 Halo Eye/face wash, stainless steel bowl & hinged dust cover, p-trap S19224DCRPTZS All Stainless Steel Eye/Face Wash S19224SCZ Halo stainless steel eye/face wash, bowl and cover S19224SSZ Halo stainless steel eye/face wash and bowl Bradley • 215-1686 Rev. M; ECN 13-05-023 1/22/2015...
-
Page 7: Halo Configurator
1. Configuration 2. Pipe Material 6. Activation 3. Ball Valve 7. Waste 4. Eyewash – Eye/Face Wash 8. Drench Hose and Backflow Prevention 5. Bowl and Dust Cover 9. Freeze and Scald Prevention Bradley • 215-1686 Rev. M; ECN 13-05-023 1/22/2015... -
Page 8: Dimensions
⁄ " (3mm) per threaded joint. To find the tolerance of a dimension, add the number of thread joints across the length of the dimension and multiply it by ⁄ " (3mm). Bradley • 215-1686 Rev. M; ECN 13-05-023 1/22/2015... -
Page 9: Installation Instructions
(qty . 4) 1¼" NPT below supply inlet, or 1¼" BSPP Adapter when option specified 1¼" drain 1¼" NPT outlet drain ⁷⁄₁₆" 3³⁄₈" (11mm) (86mm) Ø ¼" 7½" (191mm) Bradley • 215-1686 Rev. M; ECN 13-05-023 1/22/2015... -
Page 10: Service Parts - Bowl And Hub
S19224 Installation Service Parts –— Bowl and Hub Cross (Item #3) is for use with freeze/scald valves and drench hose accessories only. Hub with Plastic Bowl Hub with Stainless Steel Bowl Bradley • 215-1686 Rev. M; ECN 13-05-023 1/22/2015... - Page 11 S90-395 Plastic Prepack includes items 10a, 300 Series SS Prepack S90-391 includes items 10b, 11b, 11a, 12, 15a 12, 13, 14, 15b 316 Series SS Prepack S90-392 includes items 10b, 11b, 12, 13, 14, 15b Bradley • 215-1686 Rev. M; ECN 13-05-023 1/22/2015...
-
Page 12: Service Parts - Eyewash, Eye/Face Wash And Bowl Covers
Prepack S88-068 includes items 25, 26, 27, 28 22 and 23 24a and 24b Prepack S88-069 includes items 25, 26, 27, 28 (300 series ss) Prepack S88-070 includes items 25, 26, 27, 28 (316 ss) Bradley • 215-1686 Rev. M; ECN 13-05-023 1/22/2015... - Page 13 Prepack S08-393 (for units with stainless steel frost-proof ball valve) Prepack S08-394 (for units with 316 stainless steel ball valve and handle) Prepack S08-395 (for units with 316 stainless steel frost-proof ball valve and handle) Bradley • 215-1686 Rev. M; ECN 13-05-023 1/22/2015...
- Page 14 204-421 Emergency Inspection Tag 115-158 114-051 Eyewash Safety Sign 115-159 Cap stainless steel 114-051E Eyewash Safety Sign (not 115-164 Cap stainless steel 316 available in the U.S.) 115-165 Cap polished Bradley • 215-1686 Rev. M; ECN 13-05-023 1/22/2015...
-
Page 15: Service Parts - Drain And P-Trap
BSPP Adapter - Supplied with BSPP 169-1117 BSPP-NPT 1-1/4" 303SS Thread Options Only 169-1118 BSPP-NPT 1-1/4" 316SS 169-1119 BSPP-NPT ½" 303SS 169-1120 BSPP-NPT ½" 316SS BSPP Adapter - Supplied with BSPP Thread Options Only Bradley • 215-1686 Rev. M; ECN 13-05-023 1/22/2015... -
Page 16: Service Parts - Optional Accessories
387a S27-303 Vacuum breaker in-line ⁄ " Item Part No. Description 387b S45-2309 Backflow preventer N9 387c S45-2310 Backflow preventer 9D S45-1986 Freeze Valve kit S19-430EH Spray Kit S45-1989 Scald Valve kit Bradley • 215-1686 Rev. M; ECN 13-05-023 1/22/2015... -
Page 17: Avant L'installation
La norme ANSI Z358.1 prévoit une alimentation ininterrompue du liquide de rinçage. Les appareils d’urgence Bradley raccordés au réseau nécessitent une pression d’écoulement d’au moins 30 PSI (0,21 MPa). Les soupapes à ressort à fermeture automatique ne sont pas classifiées UL selon ANSI Z358.1. - Page 18 Les soupapes de prévention d’écoulement de retour ne sont pas fournies avec l’appareil et peuvent être fournies par l’entrepreneur ou achetées auprès de Bradley Corporation.. Bradley • 215-1686 Rev. M; ECN 13-05-023...
-
Page 19: Modèles Préconfigurés Halo
Douche oculaire-faciale et vasque en acier inoxydable Halo Modèles à filetage BSPP également proposés. Pour le filetage BSPP, ajouter un Z à la fin du numéro de référence. Par exemple, S19224EW devient S19224EWZ. Bradley • 215-1686 Rev. M; ECN 13-05-023 1/22/2015... -
Page 20: Modèles Préconfigurés Halo
S19224DCRPTZS acier inoxydable, siphon en P Douche oculaire-faciale tout inox Douche oculaire/faciale, bac et capot en acier inoxydable Halo S19224SCZ S19224SSZ Douche oculaire-faciale et vasque en acier inoxydable Halo Bradley • 215-1686 Rev. M; ECN 13-05-023 1/22/2015... -
Page 21: Configuration Du Produit
1. Configuration 2. Tuyau 6. Activation 3. Robinet 7. Vidange 4. Douche oculaire – faciale 8. Gicleur et Prévention d’écoulement de retour 5. Récepteur avec couvercle anti-poussières 9. Vanne antigel et vanne anti-échaudage Bradley • 215-1686 Rev. M; ECN 13-05-023 1/22/2015... -
Page 22: Dimensions
+/- 3,1 mm ( ⁄ ") par joint fileté. Pour trouver la tolérance d’une dimension, ajouter le nombre de joints filetés entre une dimension et le multiplier par 3,1 mm ( ⁄ "). Bradley • 215-1686 Rev. M; ECN 13-05-023 1/22/2015... -
Page 23: Instructions D'installation
Arrivée d’eau par le dessous 1¼" po NPT ou adaptateur 1¼" po BSPP si cette option est spécifiée Vidange 1¼" NPT Orifice de vidange 1¼" NPT ⁷⁄₁₆" 3³⁄₈" (11mm) (86mm) Ø ¼" 7½" (191mm) Bradley • 215-1686 Rev. M; ECN 13-05-023 1/22/2015... -
Page 24: Pièces De Remplacement - Récepteur Et Moyeu
Pièces de remplacement — Récepteur et moyeu La croix (réf. n° 3) est à utiliser avec les vannes anti-échaudage/gel et les accessoires de tuyau d’arrosage uniquement. Moyeu avec récepteur en plastique Moyeu avec récepteur en acier inox Bradley • 215-1686 Rev. M; ECN 13-05-023 1/22/2015... - Page 25 éléments 10b, 11b, 12, 13, 14, 15b Paquet récepteur plastique S90-395 comprend les Paquet récepteur acier inox 316 Serie S90-392 comprend les éléments 10a, 11a, 12, 15a éléments 10b, 11b, 12, 13, 14, 15b Bradley • 215-1686 Rev. M; ECN 13-05-023 1/22/2015...
-
Page 26: Pièces De Remplacement - Douche Oculaire, Douche Oculaire/Faciale Et Couvercle Anti-Poussières
Paquet S88-069 comprend les éléments 25, 26, 27, 28 éléments 22 et 23 les éléments 22, 24a et 24b (acier inox 300 serie) Paquet S88-070 comprend les éléments 25, 26, 27, 28 (acier inox 316) Bradley • 215-1686 Rev. M; ECN 13-05-023 1/22/2015... - Page 27 Paquet S08-393 (pour les unités avec vanne antigel acier inox) Paquet S08-394 (pour les unités avec robinet et manette acier inox 316) Paquet S08-395 (pour les unités avec vanne antigel et manette acier inox 316) Bradley • 215-1686 Rev. M; ECN 13-05-023 1/22/2015...
- Page 28 115-159 Bouchon acier inox 142-002DA Rondelle de blocage 115-164 Bouchon acier inox 316 204-421 Etiquette d’inspection 115-165 Bouchon poli 114-051 Enseigne de sécurité 114-051E Enseigne de sécurité (not available in the U.S.) Bradley • 215-1686 Rev. M; ECN 13-05-023 1/22/2015...
-
Page 29: Pièces De Remplacement - Drain Et Siphon En P
Adaptateur BSPP - Fourni avec les options 169-1118 BSPP-NPT 1-1/4" 316SS à filetage BSPP seulement 169-1119 BSPP-NPT ½" 303SS 169-1120 BSPP-NPT ½" 316SS Adaptateur BSPP - Fourni avec les options à filetage BSPP seulement Bradley • 215-1686 Rev. M; ECN 13-05-023 1/22/2015... -
Page 30: Pièces De Remplacement - Accessoires En Option
Qté. Description 387a S27-303 Prévention des casse-vide ³⁄₈" Pièce Réf. Description 387b S45-2309 Prévention d’écoulement de retour N9 387c S45-2310 Prévention d’écoulement de retour 9D S45-1986 Vanne antigel S19-430EH Gicleur S45-1989 Vanne anti-échaudage Bradley • 215-1686 Rev. M; ECN 13-05-023 1/22/2015... -
Page 31: Información Previa A La Instalación
La norma ANSI Z358.1 exige un suministro ininterrumpido de líquido de limpieza. Los equipos de emergencia con tuberías de Bradley requieren una presión de flujo mínima de 0,21 MPa (30 PSI). Las válvulas con funcionamiento a resorte de autocerrado no cuentan con clasificación UL para ANSI Z358.1. - Page 32 Las válvulas de prevención de contraflujo no se incluyen con el accesorio y las puede proporcionar el contratista o las puede comprar en Bradley Corporation. Bradley • 215-1686 Rev. M; ECN 13-05-023...
-
Page 33: Modelos Preconfigurados Halo
S19224SS Lavaojos/lavacara Halo y palangana de acero inoxidable Modelos con rosca BSPP disponibles. Para rosca BSPP, agregue una Z al final del número de pieza existente. Por ejemplo, S19224EW quedará como S19224EWZ. Bradley • 215-1686 Rev. M; ECN 13-05-023 1/22/2015... -
Page 34: Modelos Preconfigurados Halo
P Lavaojos/lavacara completamente de acero inoxidable S19224SCZ Lavaojos/lavacara, palangana y cubierta de acero inoxidable Halo S19224SSZ Lavaojos/lavacara Halo y palangana de acero inoxidable Bradley • 215-1686 Rev. M; ECN 13-05-023 1/22/2015... -
Page 35: Configuración Del Producto
2. Material de la tubería 6. Activación 3. Válvula 7. Desecho 4. Lavaojos - lavaojos/rostro 8. Rociador y prevención de contraflujo 5. Receptor y cubierta contrapolvo 9. Protección contra congelamiento y contra quemaduras Bradley • 215-1686 Rev. M; ECN 13-05-023 1/22/2015... -
Page 36: Dimensiones
+/- 3,1 mm ( ⁄ ") por junta roscada. Para encontrar la tolerancia de una dimensión, agregue el número de juntas roscadas entre una dimensión y multiplíquelo por 3,1 mm ( ⁄ "). Bradley • 215-1686 Rev. M; ECN 13-05-023 1/22/2015... -
Page 37: Instrucciones De Instalación
1¼" NPT debajo de la entrada de suministro o adaptador 1¼" BSPP cuando se especifique la opción Salida de Drenado de drenado de 1¼" NPT 1¼" NPT ⁷⁄₁₆" 3³⁄₈" (11mm) (86mm) Ø ¼" 7½" (191mm) Bradley • 215-1686 Rev. M; ECN 13-05-023 1/22/2015... -
Page 38: Piezas De Repuesto - Receptor Y Buje
Piezas de repuestor — Receptor y buje El transversal (artículo nº 3) se usa sólo con válvulas contra congelamiento o quemaduras y accesorios para mangueras. Receptor plástico con buje Receptor acero inox con buje Bradley • 215-1686 Rev. M; ECN 13-05-023 1/22/2015... - Page 39 11b, 12, 13, 14, 15b Paquete receptor plástico S90-395 incluye art . 10a, Paquete receptor acero inox 316 Serie S90-392 incluye art . 10b, 11a, 12, 15a 11b, 12, 13, 14, 15b Bradley • 215-1686 Rev. M; ECN 13-05-023 1/22/2015...
-
Page 40: Piezas De Repuesto - Lavaojos, Lavaojos/Rostro Y Cubierta Contrapolvo
. 22 and 23 art . 22, 24a and 24b Paquete S88-069 incluye art . 25, 26, 27, 28 (300 series ss) Paquete S88-070 incluye art . 25, 26, 27, 28 (316 ss) Bradley • 215-1686 Rev. M; ECN 13-05-023 1/22/2015... - Page 41 Paquete S08-394 (para las unidades con válvula de acero inox 316 y manija) Paquete S08-395 (para las unidades con válvula de protección contra congelamiento de acero inox 316 y manija) Bradley • 215-1686 Rev. M; ECN 13-05-023 1/22/2015...
- Page 42 204-421 Etiqueta de emergencia 115-158 Tapa 114-051 Aviso de seguridad 115-159 Tapa acero inox 115-164 Tapa acero inox 316 114-015E Aviso de seguridad (No disponible en los Estados 115-165 Tapa pulido Unidos) Bradley • 215-1686 Rev. M; ECN 13-05-023 1/22/2015...
-
Page 43: Piezas De Repuesto - Drenaje Y Sifón En P
169-1117 BSPP-NPT 1-1/4" 303SS suministrado solo con opciones de rosca 169-1118 BSPP-NPT 1-1/4" 316SS BSPP 169-1119 BSPP-NPT ½" 303SS 169-1120 BSPP-NPT ½" 316SS Adaptador BSPP: suministrado solo con opciones de rosca BSPP Bradley • 215-1686 Rev. M; ECN 13-05-023 1/22/2015... -
Page 44: Piezas De Repuesto - Accesorios Opcionales
Interruptor de vacio ³⁄₈" Art. Pieza No. Descripción 387b S45-2309 Prevención de contraflujo N9 S45-1986 Válvula de protección contra congelamiento 387c S45-2310 Prevención de contraflujo 9D S45-1989 Válvula de protección S19-430EH Rociador contra quemaduras Bradley • 215-1686 Rev. M; ECN 13-05-023 1/22/2015...
