& i702 Professional Steam Boiler i700A/B & i702C Professional Steam Cleaner Instruction Manual...
Page 3
USER INSTRUCTIONS i700 – i702 Thank you for purchasing the Reliable™ i700 or i702 series steam boiler. Please follow the instructions carefully. With proper care and maintenance, your steamer will provide years of dependable service. Your boiler is supplied with a safety cap on the blow-down valve (right side of tank), as well as a plastic tube and fitting to secure the tube.
Page 4
6. Steam regulation knob 7. Plug for accessory and solenoid valve control 8. “L” connector for steam outlet 9. Steam iron (i30 see mod. i700 + i30) 10. Exhaust valve 11. Steam brush (i38 see mod. i702 + i30 + i38) 12.
Page 5
6. Steam regulation knob 7. Plug for accessory and solenoid valve control 8. “L” connector for steam outlet 9. Steam iron (i30 see mod. i700 + i30) 10. Exhaust valve 11. Steam brush (i38 see mod. i702 + i30 + i38) 12.
• TECHNICAL DATA Working voltage: 120V (i700+i702C) 220V (i702) Nominal capacity of the tank: 9 Liters Boiler power: 1 heating element 1200W (i700+i702C) and 2 heating elements 800W (i702) Power consumption: 20 amps (i700) Service pressure: 3,5 Bar/4 Bar Maximum pressure: 7 Bar...
TROUBLESHOOTING PROBLEM EXPLANATION SOLUTION Does It may happen that, while filling the In order to solve the problem, we suggest steam go tank, some water overfills the cap using the machine as usual so that the out from and flows inside the boiler wetting insulating material dries up in about one the boiler? the insulating material...
Page 8
SPARE PARTS LIST ITEM DESCRIPTION Q.TY AST113 FLAT WASHER FOR PA012 CD024/442 NIPPLE JOINT CD332 HANDLE FOR MOD.07/08/09 CD332/2 HEXAGONAL HEADED SCREW CD338/1 STICK SUPPORT NUT CD338/2 WASHER FOR STICK SUPPORT CD338/3 STICK SUPPORT CD347 FAIRLEAD FOR CAP JOINT...
Page 9
ITEM DESCRIPTION Q.TY GV025/23 WHITE ZINC-PLATED NUT 4MA 5588 GV025/27 GV025/30 GV025/31 SCREW GV025/32 GV025/33 GV025/45 GLASS LEVEL GV025/47 GV025/49 COVER FOR GLASS LEVEL INDICATOR GV025/51 COPPER PIPE GV025/55 SCREW FOR GLASS FIXING 3 MA GV025/56 NUT FOR TAP GV026/12 GV026/7 FEMALE FAST RECEPTACLE GV028/1/110...
Page 10
ITEM DESCRIPTION Q.TY GV028/46 TEDDINGTON PRESSURE SWITCH GV028/47 WIRING FOR I700N/110V 1,5 MM GV028/49 CHASSIS GV028/50 FRONT CHASSIS GV028/52 SCREW GV028/6 YELLOW BRASS ANGLE CONNECTION GV028/69 GV028/72 TUBE GV028/73 ANGLE CONNECTION GV028/74 POWER CORD GV028/75 HOSE CLAMP GV028/76 MANUAL INSTRUCTION GV028/9 SCREW FOR CLOSING GV029/4...
Page 13
i702 SPARE PARTS LIST ITEM DESCRIPTION Q.TY AST113 FLAT WASHER CD024/442 BRASS NIPLE JOINT CD332 HANDLE FOR CD332/2 HEXAGONAL HEADED SCREW CD338/1 STICK SUPPORT NUT CD338/2 WASHER FOR STICK SUPPORT CD338/3 STICK SUPPORT CD347 FAIRLEAD FOR CAP JOINT CD347/7000 FAIRLEAD FOR SOLENOID VALVE CD348/1 SCREW FOR BULB THERMOSTAT CD348/185...
Page 14
ITEM DESCRIPTION Q.TY GV025/32 NUT FOR WATER LEVEL INDICATOR 3/8 GV025/33 NUT FOR WATER LEVEL INDICATOR JOINT GV025/45 WATER LEVEL INDICATOR GV025/47 WASHER FOR SCREW DIAM. 3 GV025/49 GLASS PLATE GV025/51 COPPER HOSE GV025/55 SCREW FOR GLASS FIXING 3 MA GV025/56 CLOSING NUT GV026/12...
Page 15
ITEM DESCRIPTION Q.TY GV028/72 PVC TUBE FOR WATER DISCHARGE GV028/73 ANGLE CONNECTION GV028/75 HASE CLAMP GV028/76 MANUAL INSTRUCTION GV028/9 SCREW FOR CLOSING MC020 BIPOLAR SWITCH NR/NR+ LED RED RIC003/2 CERAMIC TERMINAL BLOCK FOR 110V...
Page 18
USER INSTRUCTIONS i700A/B & i702C Thank you for purchasing the Reliable™ i700A/B or i702C series steam cleaner. Please follow the instructions carefully. With proper care and maintenance, your steamer will provide years of dependable service. Your steamer is supplied with a safety cap on the blow-down valve (right side of tank), as well as a plastic tube and fitting to secure the tube.
Page 19
cap, verifying before unscrewing it completely that there is no more steam in the nozzle or steam gun. To verify this, just press the foot pedal or the red steam button situated on the gun. Take the plug off the steam generator and fill the steamer with water to the required level.
Page 20

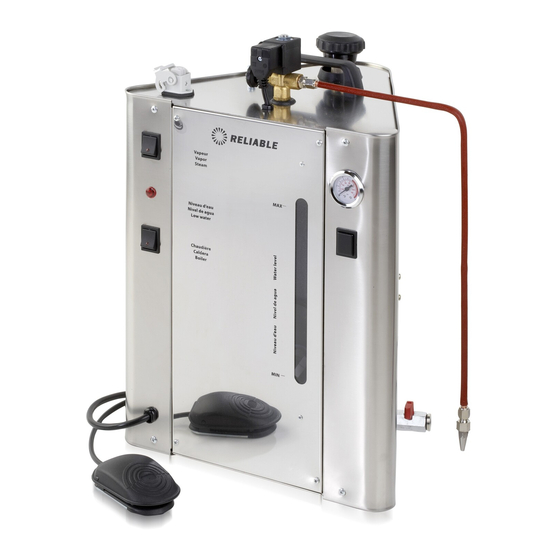

Picture 1. Mod. i702C COMPONENTS i700A/B & i702C 1. Safety cap 2. Steam switch 3. Boiler switch 4. Low water red pilot light 5. Power cord and plug 6. Steam regulation knob 7. Plug for accessory and solenoid valve control 8.
Page 21
CAUTION 1. Never leave the machine unattended when it's plugged in. 2. Never remove the tank locking cap while the machine is running and always check, before removing it, that no steam is coming out of the iron. 3. The tank-locking cap must be replaced with original spare parts. DO NOT TIGHTEN THE CAP TOO MUCH AS IT WILL CAUSE THE PLASTIC TO CRACK.
Page 22
TROUBLESHOOTING PROBLEM EXPLANATION SOLUTION Does It may happen that, while filling the In order to solve the problem, we suggest steam go tank, some water overfills the cap using the machine as usual so that the out from and flows inside the boiler wetting insulating material dries up in about one the boiler? the insulating material.
Page 23
i700A SPARE PARTS LIST ITEM DESCRIPTION Q.ty AST113 FLAT WASHER FOR PA012 CD024/442 NIPPLE JOINT CD332 HANDLE FOR MOD.07/08/09 CD332/2 HEXAGONAL HEADED SCREW CD338/1 STICK SUPPORT NUT CD338/2 WASHER FOR STICK SUPPORT CD338/3 STICK SUPPORT CD347 FAIRLEAD FOR CAP JOINT CD347/7000 FAIRLEAD FOR SOLENOID VALVE CD348/1...
Page 24
ITEM DESCRIPTION Q.ty GV025/23 WHITE ZINC-PLATED NUT 4MA 5588 GV025/27 EXTESION JOINT GV025/30 BOILER INSULATING FOR ITEM I700N GV025/31 "L" JOINT FOR SOLENOID VALVE GV025/32 O-RING FOR GLASS LEVEL GV025/33 CORD 3,5 MT GV025/45 FEMALE FRUIT ILME PLUG GV025/47 STRAIGHT HOLDER WITH ROD GV025/49 CHASSIS GV025/51...
Page 25
ITEM DESCRIPTION Q.ty GV028/47 WIRING FOR I700N/110V 1,5 MM GV028/49 CHASSIS GV028/50 FRONT CHASSIS GV028/52 SCREW GV028/60 COPPER STEAMER PIPE GV028/61 STEAMER NOZZLE GV028/62 T JOINT FOR STEAMER PIPE GV028/63 JOINT FOR STEAMER PIPE 1/8 GV028/64 RED FIBER GLASS COATING 0,56 GV028/69 GV028/71...
Page 27
i700B SPARE PARTS LIST ITEM DESCRIPTION Q.TY AST113 FLAT WASHER FOR PA012 CD024/442 NIPPLE JOINT CD332 HANDLE FOR MOD.07/08/09 CD332/2 HEXAGONAL HEADED SCREW CD338/1 STICK SUPPORT NUT CD338/2 WASHER FOR STICK SUPPORT CD338/3 STICK SUPPORT CD347 FAIRLEAD FOR CAP JOINT CD347/7000 FAIRLEAD FOR SOLENOID VALVE CD348/1...
Page 28
ITEM DESCRIPTION Q.TY GV025/15 PTFE O-RING FOR HEATING ELEMENT GV025/23 WHITE ZINC-PLATED NUT 4MA 5588 GV025/27 EXTESION JOINT GV025/30 BOILER INSULATING FOR ITEM I700N GV025/31 "L" JOINT FOR SOLENOID VALVE GV025/32 O-RING FOR GLASS LEVEL GV025/33 CORD 3,5 MT GV025/45 FEMALE FRUIT ILME PLUG GV025/47 STRAIGHT HOLDER WITH ROD...
Page 29
ITEM DESCRIPTION Q.TY GV028/39 REMOVABLE COVER FOR MALE PLUG GV028/40 CABLE PRESS GV028/43 JOINT FOR TEDDINGTON GV028/45 STRAIGHT HOLDER WITH ROD GV028/46 TEDDINGTON PRESSURE SWITCH GV028/47 WIRING FOR I700N/110V 1,5 MM GV028/49 CHASSIS GV028/50 FRONT CHASSIS GV028/52 SCREW GV028/6 YELLOW BRASS ANGLE CONNECTION GV028/69 GV028/72 TUBE...
Page 31
i702C SPARE PARTS LIST ITEM DESCRIPTION Q.TY AST113 FLAT WASHER FOR PA012 CD024/442 NIPPLE JOINT CD332 HANDLE FOR MOD.07/08/09 CD332/2 HEXAGONAL HEADED SCREW CD338/1 STICK SUPPORT NUT CD338/2 WASHER FOR STICK SUPPORT CD338/3 STICK SUPPORT CD347 FAIRLEAD FOR CAP JOINT CD347/7000 FAIRLEAD FOR SOLENOID VALVE CD348/1...
Page 32
ITEM DESCRIPTION Q.TY GV025/19 T JOINT GV025/20 JOINT GV025/23 WHITE ZINC-PLATED NUT 4MA 5588 GV025/27 EXTESION JOINT GV025/30 BOILER INSULATING FOR ITEM I700N GV025/31 "L" JOINT FOR SOLENOID VALVE GV025/32 O-RING FOR GLASS LEVEL GV025/33 CORD 3,5 MT GV025/45 FEMALE FRUIT ILME PLUG GV025/47 STRAIGHT HOLDER WITH ROD GV025/49...
Page 33
ITEM DESCRIPTION Q.TY GV028/38 MALE PLUG GROUP GV028/39 REMOVABLE COVER FOR MALE PLUG GV028/40 CABLE PRESS GV028/43 JOINT FOR TEDDINGTON GV028/45 STRAIGHT HOLDER WITH ROD GV028/46 TEDDINGTON PRESSURE SWITCH GV028/47 WIRING FOR I700N/110V 1,5 MM GV028/49 CHASSIS GV028/50 FRONT CHASSIS GV028/52 SCREW GV028/6...
