Danze D5609 Series Installation Instructions Manual

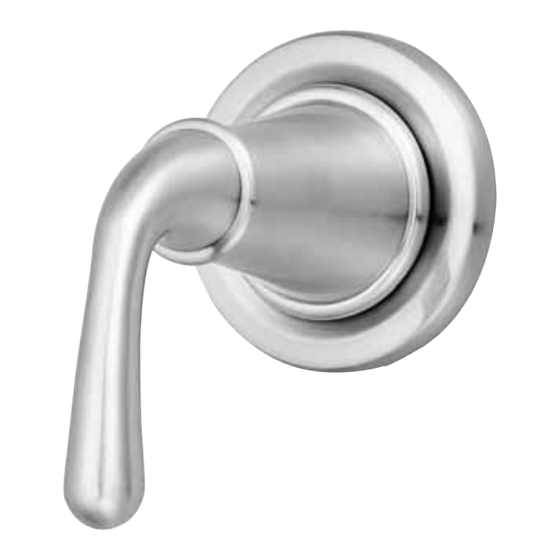

One handle trim for 3/4” volume control valve
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
®
One Handle Trim For 3/4" Volume
Control Valve Installation Instructions
Instrucciones de instalación
de la pieza ornamental de una manija para
válvula de control de volumen de 3/4"
Instructions d'installation de la commande à
une manette sur un régulateur de débit de 3/4 po
Model / Modelo / Modèle
D5609 Series
Installation Instructions
Instrucciones para
la instalacion
Guide d'installation
Toll free service / Linea telefonica gratis / Numéro sans frais
US: 1-888-328-2383
Canada: 1-800-487-8372

Advertisement

loading
Need help?

Need help?

Do you have a question about the D5609 Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Danze D5609 Series

Summary of Contents for Danze D5609 Series

  • Page 1 3/4” Instructions d'installation de la commande à une manette sur un régulateur de débit de 3/4 po Model / Modelo / Modèle D5609 Series Installation Instructions Instrucciones para la instalacion Guide d'installation Toll free service / Linea telefonica gratis / Numéro sans frais...
  • Page 2 TABLE OF CONTENTS English section Spanish section French section Before Your Installation Check to make sure you have the following parts indicated below. Escutcheon Washer Handle assembly ® © 2008 Danze, Inc. All rights reserved.

  • Page 3: Tools Required

    Adjustable wrench Groove joint plier Phillips screwdriver Pipe tape Hacksaw Operation Manual DANZE ALWAYS RECOMMENDS THAT PLUMBING PRODUCTS BE INSTALLED BY A LICENSED PROFESSIONAL. Remove the plaster guard from the 3/4” volume control valve. © 2008 Danze, Inc. All rights reserved.
  • Page 4 Secure the wall escutcheon by rotating the handle trim ring. Note: locate the notch in the escutcheon at the bottom. Before handle assembly installation, turn the valve stem in clockwise until it is completely closed. ® © 2008 Danze, Inc. All rights reserved.
  • Page 5 Gently push the handle assembly onto valve stem. Thread on canopy clockwise by hand until the canopy is tight to handle trim ring. Canopy On/Off volume control valve replacement/servicing Remove the trim from valve body. © 2008 Danze, Inc. All rights reserved.
  • Page 6 (turn clockwise to close). With a socket wrench of H 13/16" (H 20 mm) and at least 2 3/4" (70 mm) in depth, remove the on/off valve cartridge from the body. (rotate out counterclockwise). ® © 2008 Danze, Inc. All rights reserved.
  • Page 7 Remove the stem extension from the volume control cartridge using screwdriver and replace the cartridge. Stem Extension Reinstall the replacement cartridge and trim assembly, reopen water supply valves, check for leaks. © 2008 Danze, Inc. All rights reserved.
  • Page 8 Enclosure - Disassembling Handle Assembly and Escutcheon Bannockburn Sonora Opulence Sirius ® © 2008 Danze, Inc. All rights reserved.
  • Page 9 Parma South Sea Brandywood Fairmont © 2008 Danze, Inc. All rights reserved.
  • Page 10 CONTENIDO PÁGINA Inglés Español Francés Presentación de producto Antes de comenzar, compruebe que tiene las piezas que se mencionan a continuación. Escudo Arandela Ensamblaje de manija ® © Danze Inc. 2008. Todos los derechos reservados.

  • Page 11: Herramientas Necesarias

    Pinzas ajustables Cinta selladora para rosca Manual de operación DANZE ACONSEJA SIEMPRE QUE SEA UN PROFESIONAL AUTORIZADO QUIEN INSTALE LOS PRODUCTOS DE PLOMERÍA. Retire la protección para la pared de la válvula de control de volumen de 3/4”. © Danze Inc. 2008. Todos los derechos reservados.
  • Page 12 Nota: Localice la muesca en la parte inferior del escudo. Antes de instalar la llave, gire el vástago de la válvula en sentido de las agujas del reloj hasta que la válvula quede completamente cerrada. ® © Danze Inc. 2008. Todos los derechos reservados.
  • Page 13 Enrosque la cubierta a mano en sentido horario hasta que quede bien apretada en el capuchón ornamental de la manija. Cubierta Válvula de cierre – reemplazo/reparación Remueva del cuerpo de la válvula las piezas exteriores. © Danze Inc. 2008. Todos los derechos reservados.
  • Page 14 Remueva el cartucho del cuerpo de la válvula con una llave de casquillo de H 13/16” (H 20 mm) y como mínimo 2 3/4” (70 mm) de profundidad, girando en sentido contrario a las agujas del reloj. ® © Danze Inc. 2008. Todos los derechos reservados.
  • Page 15 Extensión del vástago Instale el cartucho de recambio y el conjunto ornamental, abra las válvulas de alimentación de agua y verifique si hay fugas. © Danze Inc. 2008. Todos los derechos reservados.
  • Page 16 Anexo: Desmontaje del conjunto de la manija y del escudo Bannockburn Sonora Opulence Sirius ® © Danze Inc. 2008. Todos los derechos reservados.
  • Page 17 Parma South Sea Brandywood Fairmont © Danze Inc. 2008. Todos los derechos reservados.
  • Page 18 P (page) Section en anglais Section en espagnol Section en français Présentation de produit Vérifier pour vous assurer que vous avez en main les pièces indiquées ci-dessous. Écusson Rondelle Assemblage de manette ® © 2008 Danze, Inc. Tous droits réservés.

  • Page 19: Outils Requis

    Tournevis Phillips Scie à métaux Manuel des instructions d’utilisation DANZE RECOMMANDE QUE LES ARTICLES DE PLOMBERIE SOIENT TOUJOURS INSTALLÉS PAR UN PROFESSIONNEL QUALIFIÉ. Retirer le protège-plâtre du régulateur de débit de 3/4 po. © 2008 Danze, Inc. Tous droits réservés.
  • Page 20 Remarque : Repérer le cran en bas de l’écusson. Avant d’installer la manette, tourner la tige du régulateur dans le sens des aiguilles d’une montre pour le fermer complètement. ® © 2008 Danze, Inc. Tous droits réservés.
  • Page 21 Garniture Remplacement / entretien du robinet du régulateur de débit Enlever la garniture du corps du mitigeur. © 2008 Danze, Inc. Tous droits réservés.
  • Page 22 À l’aide d’une clé à douille de 13/16 po (20 mm) H et d’une profondeur d’au moins 2 3/4 po (70 mm), enlever la cartouche du régulateur de débit du corps (tourner dans le sens contraire des aiguilles d’une montre). ® © 2008 Danze, Inc. Tous droits réservés.
  • Page 23 Rallonge de tige Installer la nouvelle cartouche et remettre les autres pièces en place, rouvrir l'eau et vérifier qu'il n'y a pas de fuite. © 2008 Danze, Inc. Tous droits réservés.
  • Page 24 Démontage de la manette et de l’écusson Bannockburn Sonora Opulence Sirius ® © 2008 Danze, Inc. Tous droits réservés.
  • Page 25 Parma South Sea Brandywood Fairmont © 2008 Danze, Inc. Tous droits réservés.
  • Page 26 Globe Union, one of the world’s premier manufacturers of kitchen and bath faucets and accessories,you can feel confident that our products will provide years of beauty and trouble-free performance. Es importante que disfrute cada pieza de su baño y cocina. Y así será con los hermosos diseños que Danze ®...
