COMPONENT
SYSTEMS
EINBAUANLEITUNG/INSTALLATION GUIDE
2.5
C2.5
2.5
2.6
C2.6
2.6
2.5E
5ES S
C2.
2.5E
2.6E
6ES
C2.
2.6E
ES
5ES S
ES
ES
6ES
ES
Advertisement
Table of Contents
Related Manuals for AXTON CAC2.5
Summary of Contents for AXTON CAC2.5

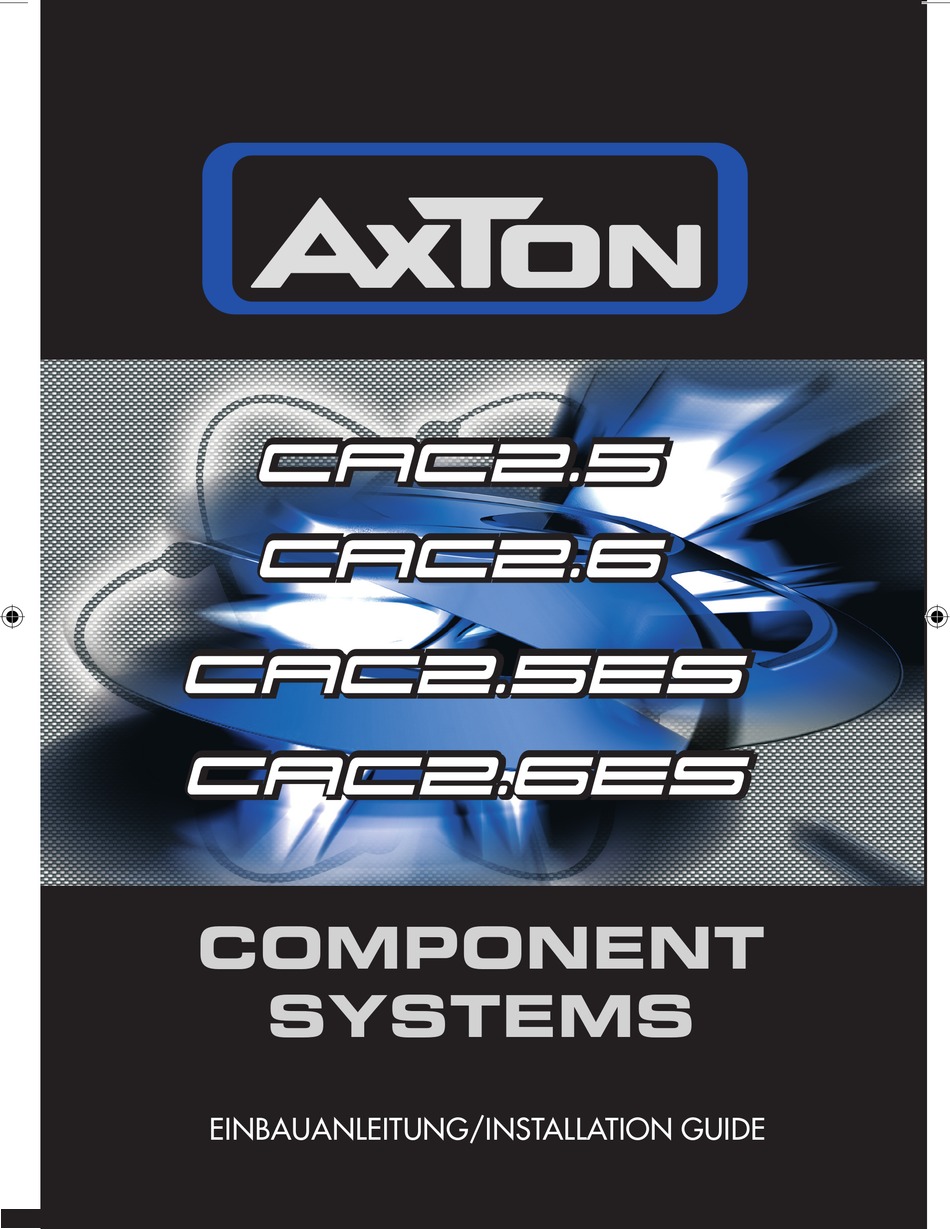

- Page 1 CAC2.5 C2.5 CAC2.5 C2.5 CAC2.6 C2.6 CAC2.6 C2.6 CAC2.5ES 2.5E 5ES S CAC2.5ES 2.5E 5ES S CAC2.6ES 2.6E CAC2.6ES 2.6E COMPONENT SYSTEMS EINBAUANLEITUNG/INSTALLATION GUIDE...
-
Page 2: Vor Der Installation
■ 1 Bedienungsanleitung mit Garantiekarte ■ Bitte wenden Sie sich an Ihren AXTON Fachhändler, falls der Lieferumfang unvollständig ist oder Teile dieses Sets einen Transportschaden aufweisen. VOR DER INSTALLATION Der erste Schritt bevor Sie mit der Installation beginnen können, ist die akustisch besten Einbauplätze im Fahrzeug auszuwählen. -
Page 3: Montage Der Tiefmitteltöner
MONTAGE DER TIEFMITTELTÖNER ■ Entfernen Sie die Originalabdeckungen aus Kunststoff (Türe oder Fussraum) oder die komplette Türabdeckung und demontieren Sie, falls vorhanden, die ab Werk montierten Tiefmitteltöner oder Breitbandlautsprecher. ■ Überprüfen Sie ob die vorhandene Einbautiefe für jeden der beiden Tiefmitteltöner am vorgesehenen Einbauort ausreicht. - Page 4 PLAZIERUNG DER HOCHTÖNER Die Plazierung der Hochtöner hat einen recht grossen Einfluss auf das klangliche Gesamt- resultat. Je nach Montageort und der relativen Höhe des Montageplatzes der Hochtöner, resultieren unterschiedliche Lautstärken im Hochtonbereich und es ergeben sich durch die Richtcharakteristik der Hochtöner auch unterschiedliche Frequenzgänge. Zusätzlich hat der Einbauort der Hochtöner auch einen Einfluss auf die räumliche Abbildung der Syste- me, durch die unterschiedlichen Wegstrecken des Schalls –...
-
Page 5: Montage Der Hochtöner
MONTAGE DER HOCHTÖNER Die Hochtöner können auf drei Arten befestigt werden. Dem Set liegen drei unterschiedli- che Gehäuse-Adapter mit Bajonett Verschluss bei. Die Zerlegung und Remontage dieser Adapter ist recht einfach und „narrensicher“. Aufbaumontage des Tweeters Der Hochtöner für Aufbaumontage besteht aus drei Teilen, dem eigentlichen Hochtöner, dem hinteren Adapterteil und dem vorderen (verchromten) Ring. -
Page 6: Einstellungen An Der Frequenzweiche
EINSTELLUNGEN AN DER FREQUENZWEICHE Alle vier AXTON Frequenzweichen verfügen über zusätzliche Anpassungsmöglichkeiten auf der Platine, mit denen auf die in jedem Fahrzeug unterschiedliche Einbausituation der Lautsprecher Einfluss genommen werden kann, und zwar wie folgt: ■ Schaltbare Flankensteilheit des Tiefpasses vom Tiefmitteltöner ■... - Page 7 Hochtonpegeleinstellung (Schalter „TW -6dB -3dB 0dB“) Nachdem Flankensteilheit und Hochtonpolarität eingestellt sind, folgt abschliessend noch die Anpassung des Hochtonpegels an die gegebene Fahrzeugakustik und dem eigenen Geschmack. Diese Pegelanpassung – sie erfolgt über einen Schalter mit den drei Positi- onen -6dB -3dB und 0dB auf der Frequenzweiche - darf auch später nach dem Einlaufen der Systeme weiter angepasst oder verändert werden.
-
Page 8: Unpacking The System
■ 1 set of tweeter & mid/woofer mounting hardware ■ 1 instruction manual with warranty card Please contact your authorized AXTON dealer if the content of this set is incomplete or parts of it show signs of transport damage. BEFORE YOU START The first step is to choose the most suitable or best sounding location for the speakers to... - Page 9 AXTON mid/woofers, you must check the available installation depth of the left and right front doors. To do this, slide down both windows and hold the AXTON mid/woofers in place to reassure the available installation depth does suffice. This test is important, failure to do this may let you end up with an impaired window function! ■...
- Page 10 TWEETER MOUNTING LOCATION The tweeter positioning does exhibit a direct and profound influence on the front staging of your component system. Depending on the chosen location where the tweeters will be installed, different loudness levels in the high-frequency region will result. The tweeter level can be adjusted on the pc board of the x-over, to compensate for different mounting locations.
-
Page 11: Tweeter Installation
TWEETER INSTALLATION There are three ways to install the CAT29 tweeters: Normal flat, angled surface or fully recessed mounting. Flat Surface Mounting The tweeter system consists of three parts: The main tweeter unit, the backside of the housing adapter and the front ring (chromed). ■... - Page 12 X-OVER ADJUSTMENTS All CAC AXTON component set crossovers come with three adjustment options that allow you to tailor the sound by setting slide switches on the pc board, to compensate for diffe- rent mounting locations of the speaker units, as follows: ■...
-
Page 13: Testing The Installed System
If anything appears to be wrong, you must recheck the wiring of the x-overs, the amp or the mid/ woofers. TECHNICAL SPECIFICATIONS CAC2.5 CAC2.6 CAC2.5ES CAC2.6ES... -
Page 14: Warranty Conditions
WARRANTY CONDITIONS AXTON warrants this 2-way component speaker system and it’s parts to be free of defects in materials and workmanship for two years from the date of purchase at retail, contingent upon being properly installed and approved by an authorized AXTON dealer. - Page 15 Model name: CAR AUDIO COMPONENT SYSTEM ❑ CAC2.5 ❑ CAC2.6 ❑ CAC2.5ES ❑ CAC2.6ES Date of purchase: Your name: Your address: City: State: ZIP or Postal Code: Country: Your Dealer: – 15 –...
- Page 16 silver black Pant. 26...
