GSI Electronics Agri-Alert 800EZe Quick Installation Manual

Agri-Alert 800EZe

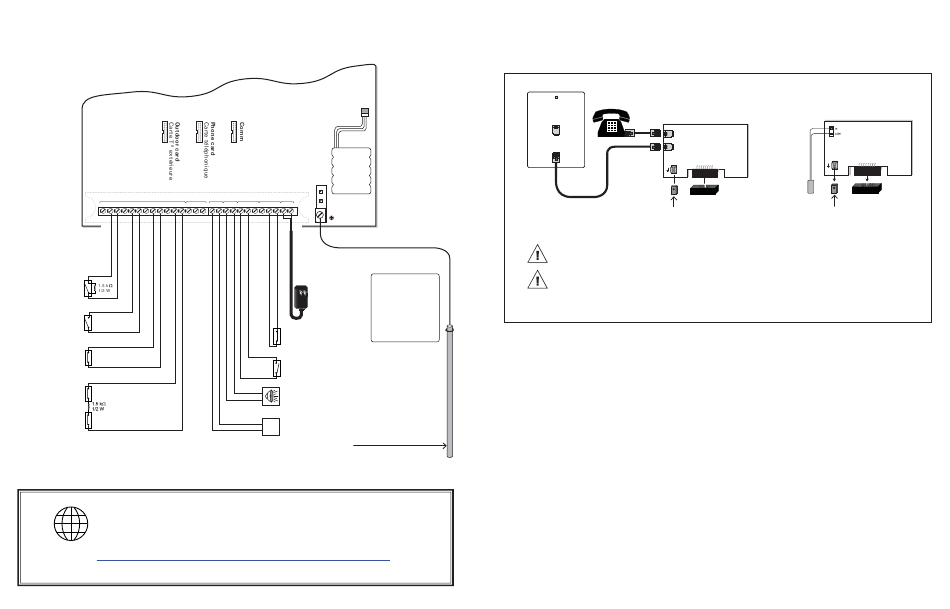

Wiring Diagram / Schéma de branchement
ZONE INPUTS
Z1 COM Z2 Z3 COM Z4 Z5 COM Z6 Z7 COM Z8 1
N.O. Circuit with
EOLR resistor
Circuit normalement
ouvert avec résistance
N.O. Circuit without
EOLR resistor
Circuit normalement
ouvert sans résistance
N.C. Circuit without
EOLR resistor
Circuit normalement
fermé sans résistance
N.C. Circuit with
EOLR resistor
Circuit normalement
fermé avec résistance
AA800EZe Interactive Tutorial Available Online !
AA800EZe Tutoriel interactif disponible en ligne !
http://www.viatron-electronics.com/aa800eze/
891-00441, rev.03
Battery socket
Connecteur pour batterie
Battery /
Batterie
16VAC
COMM 12VDC SIREN RELAY 1 RELAY 2 - +
~ ~
2 - + - + - NO C NC NO C NC
EARTH
Power supply,
wall transfo.*
16.5 Vac/40 Va
Alimentation,
transfo. mural*
16.5 Vca/40 Va
Normally close relay (N.C.),
24 Vdc or Vac, 2 A max
Relais normal.fermé (N.C.),
24 Vcc ou Vca, 2 A max
Normally open relay (N.O.),
24 Vdc or Vac, 2 A max
Relais normalement ouvert (N.O.),
24 Vcc ou Vca, 2 A max
- Siren, max 1 A (see Installation notes)
Sirène, max 1 A (voir notes d'installation)
+
- 12 Vdc device, max 500 mA
12V
Dispositif 12 Vcc, max 500 mA
+
10-feet (3m) metal rod
Tige métallique de 3 mètres (10pi)
Agri-Alert 800EZe
Plug-in Cards / Cartes enfichables
CAUTION – To reduce the risk of fire, use only No. 26 AWG or
larger telecommunication line cord.
ATTENTION – Pour réduire les risques d'incendie, utiliser
*The system can
uniquement des conducteurs de télécommunications 26 AWG
also be powered by
ou de section supérieure.
an external source
of 12Vdc
*Le système peut
aussi être alimenté
par une source
d'alimentation
12Vdc
[EN] Installation Notes
Cable Entry: Punch holes at the bottom of the enclosure
to allow wires to be introduced in the controller. Do not
drill the top or side panels of the enclosure to prevent
water infiltrations.
Mounting the Enclosure on the Wall: Leave a clearance
of at least 12" above the controller to allow the cover
to be removed for maintenance.
Zone Wiring: When connecting a zone, use the "COM"
teminal that is the closest to the zone's input terminal.
Do not connect more than 2 zones on the same "COM"
terminal.
Siren Wiring: Prior to connecting the siren, make sure
the battery is connected and works properly. If no siren
is used, connect a 1.5KOhm 1/2W resistor between the
positve and negative terminals of the siren or disable the
siren monitoring function as explained in section 3.5 of
the owner's manual.
Phone Card
Carte téléphonique
Phone line OUT (sortie)
Phone line IN (entrée)
Ground
(Terre)
Outside T° sensor /
"PHONE CARD"
Sonde T° extérieure
Quick connect pin /
Fiche métallique
[FR] Notes d'installation
Entrée des câbles : Tous les fils entrant dans l'appareil
doivent passer à travers la paroi inférieure du boîtier.
Utiliser un marteau et un poinçon pour percer les trous
qu'il vous faut. Ne jamais percer le dessus ni les côtés
du boîtier pour prévenir les infiltrations d'eau.
Fixation de l'appareil au mur : Laisser un espace libre d'au
moins 12 pouces au-dessus de l'appa reil pour permettre
d'ôter le couvercle et d'effectuer l'entretien.
Branchement des zones : Lors du branchement d'une
zone, utiliser le bornier "COM" situé au côté immédiat
du bornier de la zone. Un maximum de 2 zones peuvent
être connectées sur un même bornier "COM".
Branchement de la sirène : Assurez-vous que la batterie
est branchée et qu'elle fonctionne correctement avant
de brancher la sirène. Si la sirène n'est pas utilisée, relier
une résistance de 1.5kOhm 1/2W entre le bornier positif
et le bornier négatif de la sirène ou désactiver l'option
de la sirène dans l'appareil (consulter la section 3.5 du
manuel de l'usager).
Outdoor T° Card
Carte T° extérieure
Ground
(Terre)
"OUTDOOR"
Quick connect pin /
Fiche métallique
