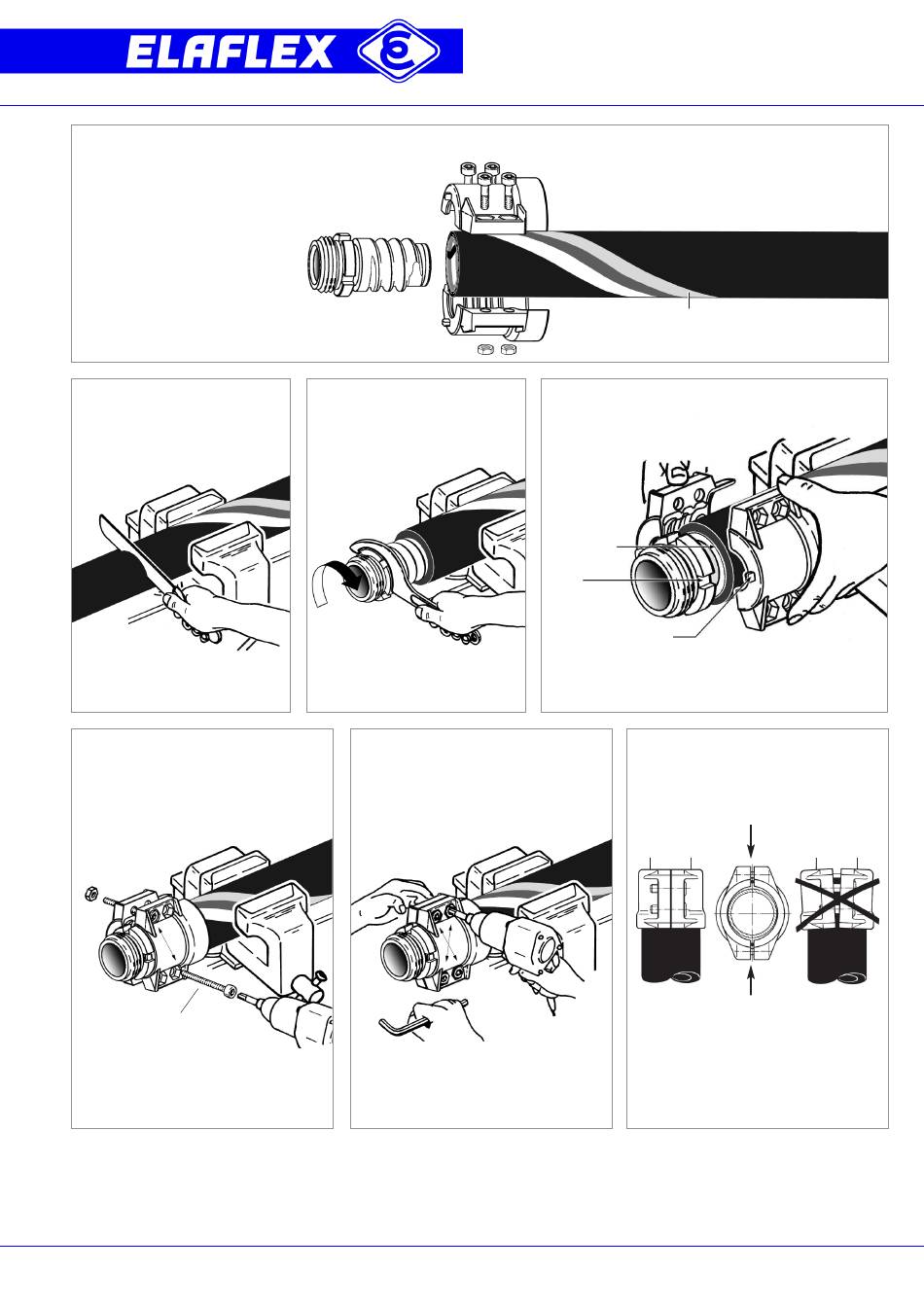

Elaflex FLUORFLEX 2 Assembly

Fluorflex Schlauchstutzen Edelstahl 1.4571

Fluorflex hose tail stainless steel 1.4571

(FX ... VST)
Schlauch gerade einspannen und
mit scharfem Schlauchmesser gerade
ablängen.
Clamp hose straight. Cut with a sharp
knive straight / at an right angle.
Alle Schrauben vor der Montage am
Gewinde einfetten. Schalen mit 2 längeren
)
Montagehilfsschrauben* gleichmäßig über
Kreuz anziehen.
Montagehilfschrauben

Assembly bolts

Grease all bolt/nut threads prior to assembly.
First use 2 long auxiliary screws*), thighten
evenly/crosswise.
) siehe Katalog Seite 297 / see catalogue page 297
*
Montierte Schlauchleitungen sollen vor dem Einsatz druckgeprüft
werden (Prüfdruck 24 bar, Betriebsdruck bis 16 bar). Ferner muss
die Leitfähigkeit gemessen werden (s. Merkblatt BG Chemie T002).
Mai 2009
2
Fluorflex Schlauchstutzen mit dem
Hakenschlüssel einschrauben, bis
der Haltekragen mit der Schlauch-
schnittfläche bündig ist (Bild 4).
Using a hook spanner, screw Fluorflex
hose tail into hose – until thread collar
is even with cut hose end (picture 4).
5
Die 2 Montagehilfsschrauben durch 4 Stan-
dard-Stahlschrauben*) ersetzen, über Kreuz
anziehen, einige Stunden setzen lassen.
Erst danach gegen mitgelieferte Edelstahl-
schrauben austauschen – so werden
'Fresser' von Schrauben/Muttern vermieden.
Remove 2 auxiliary screws. To avoid seizure
of bolts, first use 4 standard steel bolts*) and
tighten crosswise. Leave it for setting for
some hours. Then change bolts/nuts against
supplied stainless steel bolts/nuts.
' FLUORFLEX 2 '
Montage · Assembly
Fluorflex Spannschalen Edelstahl 1.4408 /
Schrauben + Muttern Edelstahl 1.4401
Fluorflex hose clamps stainless steel 1.4408 /
bolts + nuts stainless steel 1.4401
(FX-SC ... SS)
Fluorflex Schlauch - siehe Info 2.08

Fluorflex hose - see Info 2.08

(FXD ...)
3
Fluorflex-Schalen anlegen. Die Nocken der Halbschalen
passen in die Nuten des Stutzens. Nur Spezial Fluorflex-
Armaturen verwenden.
Haltekragen
thread collar
Nut
Groove
Nocken (Verdrehsicherung)
Cam (Anti-twist protection)
Position Fluorflex hose clamps. The cams on the front side
of the clamps fit in the grooves of the hose tail. Only use
special Fluorflex hose clamps.
6
Nach der Endmontage muss der verbleibende
Spalt zwischen beiden Schalen parallel und
beidseitig gleich groß verlaufen.
After assembly the eventual remaining space
between the clamps should be parallel.
Prior To First Use, Hose Assemblies Should Be Pressure Tested
(test pressure 24 bar, working pressure up to 16 bar).
Further, the electrical conductivity has to be checked.
FLUORFLEX 2 Montage
1
4
7
·
Assembly
