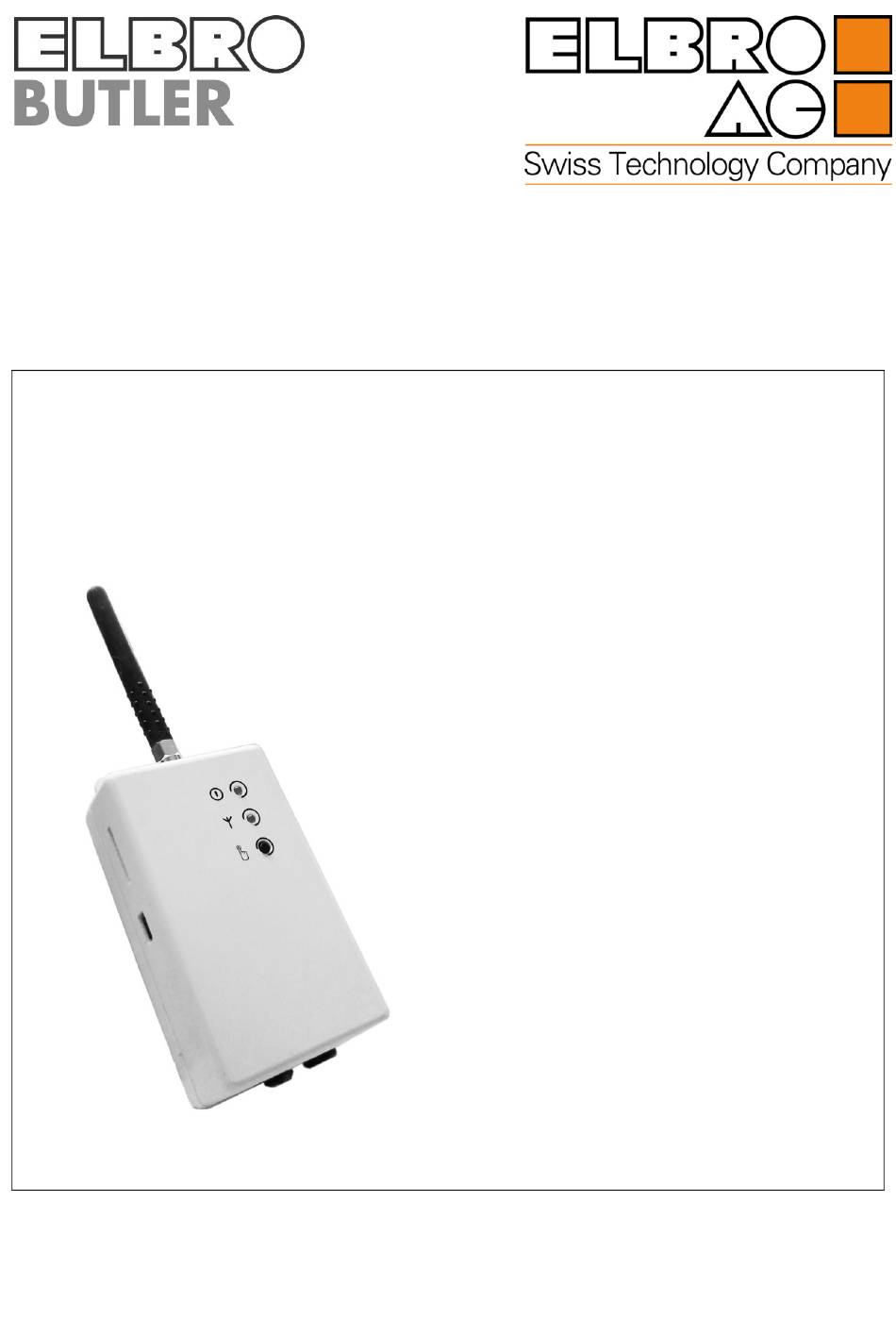

- Page 1 SMSB-M21T-3G • Bedienungsanleitung • Manuel de l'utilisateur • User Manual • Istruzioni per l’uso RELEASE v2.00 03/11/2017...
- Page 2 SMSB-M21T-3G Deutsch English Français Italiano...
- Page 3 SMSB-M21T-AB Massbilder / Dimensions /Dimensioni 8,0 mm 13,3 mm 31,0 mm Ø4,0 mm 56,8 mm 2,0 mm Ø4,0 mm 13,3 mm...
- Page 4 Gerät ausschliesslich von Fachpersonal installiert werden. Einzuhalten sind ausserdem die nachfol- gend aufgeführten Vorschriften: Umgebungsbedingungen • Der SMSB-M21T-3G (das Gerät und alle daran angeschlossenen Kabel) ist an Orten zu installieren, die fol- gende Bedingungen erfüllen: • Kein Staub, keine Feuchtigkeit, keine hohen Temperaturen •...
- Page 5 SMSB-M21T-3G Montage und Anschlussplan RÜCKSEITE ENTFERNEN GSM ANTENNE SMA ANSCHLUSS STATUS LED GSM LED HANDSCHALTER MICRO SIM 0÷250V 12V DC 1000mA SPANNUNGS- +12V VERSORGUNG wet/dry ALARM programmable IN1+ EINGANG LAST (MAX 0.5A)
-
Page 6: Einsetzen Der Sim-Karte
SMSB-M21T-3G Einsetzen der SIM-Karte Vor dem Einsetzen der SIM-Karte bitte folgendes beachten: • PIN-CODE muss mittels handelsüblichem Handy DEAKTIVIERT werden; • Combox / Anrufbeantworter muss deaktiviert werden; SIM-Karte in den vorgesehenen Schlitz einführen, mit den vergoldeten Kontakten frontseitig gerichtet; Die SIM-Karte darf nur im SPANNUNGSLOSEM ZUSTAND ein- bzw. ausgeschoben werden. - Page 7 Wird das Gerät nicht erkannt und blinkt die Netz-LED weiter rot, im Kapitel über Fehlerbehebung weiterlesen. Die Programmiersoftware SMSB-M21T-3G ist einfach, leicht verständlich und intuitiv. In den nächsten Kapiteln wird jede Funktion bezüglich der Anzeige des betreffenden Programms detailliert erläutert.
- Page 8 SMSB-M21T-3G • SWITCH-Modus (Umschalten): das Relais wird umgeschaltet (EIN/AUS); in diesem Modus wird die Thermostat- funktion dauerhaft deaktiviert; • PULSE-Modus (Impuls): ausgeführt wird ein Impuls (programmierbar von 1 bis 20 Sekunden); in diesem Modus wird die Thermostatfunktion dauerhaft deaktiviert; •...
- Page 9 SMSB-M21T-3G Befehl Beschreibung Beispiel Feedback Relaisausgang deaktivieren (AUTO-Funktion wird deaktiviert) 0000#0 Relaisausgang aktivieren (AUTO-Funktion wird deaktiviert) 0000#1 Abfrage des aktuellen Zustands 0000#? Aktueller Zustand AUTO-Funktion aktivieren. 0000#A Th: 20C Hingewiesen wird auf den vorhergehenden Schwellenwert, vorge- gebener Wert 20 °C.
- Page 10 Verbrauch Standby 40mA (Standardwerte) Senden/Empfangen SMS 200mA Softwareanforderungen In der nachfolgenden Tabelle sind die von der Software SMSB-M21T-3G unterstützten Betriebssysteme aufgeführt. Betriebssystem Notes dieser Software wird auf IA-64-basierten Systemen (Itanium) nicht unterstützt. Windows 7 Um die bestmögliche Kompatibilität und höchste Sicherheit zu gewährleisten, wird für alle Plattfor- Windows 8 men empfohlen, ein Upgrade auf das neueste Windows Service Pack durchzuführen und wichtige...
- Page 11 SMSB-M21T-3G device may interfere with the operation of these devices. • The SMSB-M21T-3G device operates by means of a radio signal, no mobile telephone operator is capable of ensuring a connection at all times. For this reason, the SMSB-M21T-3G device cannot be used in life support systems. Notes •...
-
Page 12: Installation Diagram
SMSB-M21T-3G Installation diagram RÜCKSEITE ENTFERNEN GSM ANTENNE SMA ANSCHLUSS STATUS LED GSM LED HANDSCHALTER MICRO SIM 0÷250V 12V DC 1000mA SPANNUNGS- +12V VERSORGUNG wet/dry ALARM programmable IN1+ EINGANG LAST (MAX 0.5A) - Page 13 SMSB-M21T-3G Inserting the SIM card Before inserting the SIM card, proceed as follows: • DISABLE THE PIN CODE using a mobile phone; • Disable the answering machine. Insert the SIM card with its gold contacts facing toward the front, into the slot.
- Page 14 If the device is not recognized and the network LED continues to blink red, see the troubleshooting section. The programming software of SMSB-M21T-3G is clear, simple and self-explanatory. The sections that follow provide a detailed description of each of the functions in the order in which they are displayed by the program.
- Page 15 SMSB-M21T-3G Alarm Input The device has an alarm input, which allows you to send a text message to, both opening and closing of each contact, administrative users The text associated with each event may be customized from the software or through a command SMS.
- Page 16 SMSB-M21T-3G Manual Switch Button The operation of this button depends on the functions activated. Function Operation Relay status LED None The relay changes status from OFF to ON and vice RED: OFF versa GREEN: ON AUTO: ON The device deactivates the automatic function and the...
-
Page 17: Technical Data
Current drawn Standby 40mA (typical values) Sending\Receiving SMS 200mA Software Requirements The following table lists the operating systems supported by the software SMSB-M21T-3G. Operating system NOTE Windows 7 The .NET Framework Client Profile is not supported on IA-64-based (Itanium) systems. -
Page 18: Installation
Parce que le SMSB-M21T-3G fonctionne grâce à l’utilisation d’un signal radio, aucun opérateur de téléphonie mobile n’est en mesure de garantir une liaison à tout moment. C’est la raison pour laquelle le SMSB-M21T-3G ne peut pas être utilisé dans des systèmes de maintien artificiel des fonctions vitales. -
Page 19: Schéma D'installation
SMSB-M21T-3G Schéma d'installation RÜCKSEITE ENTFERNEN GSM ANTENNE SMA ANSCHLUSS STATUS LED GSM LED HANDSCHALTER MICRO SIM 0÷250V 12V DC 1000mA SPANNUNGS- +12V VERSORGUNG wet/dry ALARM programmable IN1+ EINGANG LAST (MAX 0.5A) -
Page 20: Insertion De La Carte Sim
SMSB-M21T-3G Insertion de la carte SIM Avant d'insérer la carte SIM, vous devez: • DESACTIVER LE CODE PIN à l'aide d'un téléphone mobile; • Coupez le répondeur. Insérez la carte SIM dans la fente avec ses contacts dorés vers vers l'avant La carte SIM PEUT être insérée et / ou supprimée uniquement lorsque l'APPAREIL est ÉTEINT. - Page 21 Si l’appareil n’est pas reconnu et que le témoin réseau continue à clignoter en rouge, consulter le chapitre consacré à la résolution des pannes. Le logiciel de programmation du SMSB-M21T-3G est simple, clair et ne nécessite aucune explication. Les prochains chapitres aborderont en détail chacune des fonctions selon l’ordre dans lequel le programme en question les affiche.
- Page 22 SMSB-M21T-3G Entré de signalisation Le dispositif est muni d’une entrés de signalisation, il permet d’envoyer un SMS aux utilisateurs administrateurs aussi bien lors de l’ouverture que de la fermeture de chaque contact. Le texte de chaque événement peut être personnalisé soit par logiciel, soit par l’envoi d’un SMS de commande. Cette fonction permet à...
- Page 23 SMSB-M21T-3G Bouton de commutation manuelle Ce bouton permet d’effectuer différentes actions selon les fonctions activées. Fonction Action TÉMOIN état du relais Le relais passe de l’état OFF (arrêt) à ON (marche) et Aucune ROUGE : OFF vice-versa VERT : ON AUTO: ON Le dispositif désactive la fonction automatique et la...
-
Page 24: Plaque Signalétique
Standby 40mA (valeurs typiques) Trasmission\Reception SMS 200mA Caractéristiques du logiciel Le tableau ci-après énumère les systèmes d’exploitation pris en charge par le logiciel SMSB-M21T-3G. Operating system Remarques Windows 7 Ce logiciel n'est pas pris en charge sur les systèmes IA-64(Itanium). - Page 25 SMSB-M21T-3G deve essere installato solo ed esclusivamente da personale qualificato. Devono inoltre essere rispettate le norme di seguito riportate. Condizioni ambientali Il dispositivo SMSB-M21T-3G (l’apparecchio e tutti i cavi ad esso connessi) deve essere installato in luoghi privi di , o distanti da: •...
-
Page 26: Schema Di Installazione
SMSB-M21T-3G Schema di installazione RÜCKSEITE ENTFERNEN GSM ANTENNE SMA ANSCHLUSS STATUS LED GSM LED HANDSCHALTER MICRO SIM 0÷250V 12V DC 1000mA SPANNUNGS- +12V VERSORGUNG wet/dry ALARM programmable IN1+ EINGANG LAST (MAX 0.5A) - Page 27 SMSB-M21T-3G Inserimento della sim card Prima di inserire la sim card è necessario: • DISABILITARE il CODICE PIN servendosi di un telefono cellulare; • Disabilitare la segreteria telefonica. Inserire la sim card nell’apposita fessura, con i contatti dorati rivolti verso il lato frontale La sim card deve essere inserita e/o rimossa esclusivamente ad apparecchio SPENTO.
- Page 28 Nel caso in cui il dispositivo non venisse riconosciuto ed il led rete continuasse a lampeggiare con luce rossa, con- sultare il capitolo relativo alla risoluzione dei problemi. Il software di programmazione di SMSB-M21T-3G è semplice, chiaro ed auto esplicativo. Nei prossimi capitoli viene commentato nel dettaglio ciascuna funzione in ordine di visualizzazione del programma in questione.
- Page 29 SMSB-M21T-3G Ingresso di allarme Il dispositivo presenta un ingresso di allarme, che consente di inviare un sms sia in apertura che in chiusura di ogni contatto, agli utenti amministratori. Il testo di ciascun evento è personalizzabile sia tramite software che con SMS di comando.
- Page 30 SMSB-M21T-3G Pulsante per la commutazione manuale Questo pulsante permette di effettuare diverse azioni a seconda delle funzioni attivate. Funzione Azione LED stato del relè Nessuna Il relè scambia lo stato da OFF a ON e viceversa ROSSO: OFF VERDE: ON Il dispositivo disattiva la funzione automatica e l’uscita...
-
Page 31: Risoluzione Dei Problemi
Assorbimento Standby 40mA (valori tipici) Invio\Ricezione SMS 200mA Requisiti software Nella tabella riportata di seguito vengono elencati i sistemi operativi supportati dal software SMSB-M21T-3G. Sistema operativo NOTE Windows 7 Questo software non è supportato sui sistemi basati su IA-64 (Itanium).
