E4-WM5-Y217A00
EINBAUANLEITUNG/ MOUNTING INSTRUCTION
ALLE DARSTELLUNGEN SIND SCHEMATISCH!
KEINE DARSTELLUNG DIVERSER
HALTER O. Ä. AM FEDERBEIN!

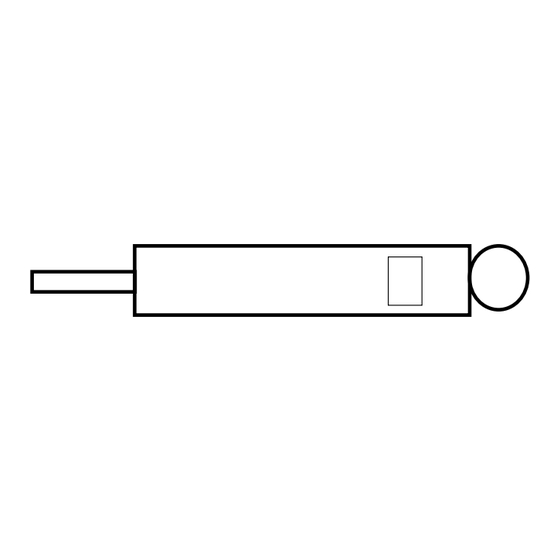

STOSSDÄMPFERTYPEN/ TYPES OF SHOCK ABSORBER
A
SA *
A
SX *
B
FSA *
Beispiel für
Aufdruck:
F4-XXX-XXXX-XX
Typ XX/ Typ XX
obere Befestigung/ untere Befestigung
top mount/ bottom mount
Ist im Lieferumfang kein BILSTEIN Schutzrohr
enthalten, muss das Original Schutzrohr
wiederverwendet, ggf. erneuert werden.
If no dust cover is delivered by BILSTEIN,
original dust cover must be reused
or replaced.
Beim Aufschlagen einer Kappe
( 6 ) darf die Kolbenstange
nicht beschädigt werden!
Do not damage the piston rod
when knocking a top cap ( 6 )!
erstellt am: 16.11.1998
A
A
B
Example for
:printing
X =
6
E4-WM5-Y217A00_15 Seite 1 von 4
ALL DRAWINGS ARE GENERALIZED!
•
siehe Typenliste S. 1/ see application guide side 1
A
AA *
B
SG *
B
FAA *
B
Bei der Montage des Federtellers ( 1 ) ist auf den
korrekten Sitz des Sprengringes
( 2 ) zu achten!
When fitting the spring plate ( 1 )
care must be taken to ensure that
the circlip ring ( 2 ) is seated
correctly!
Montage von Tellern
mit Fase/ Ausdrehung
(falls vorhanden).
Fitting of plates with
chamfer (if exist)
BRACKETS, ETC. SPECIFIC TO
STRUT ARE NOT SHOWN!
SS *
FSX *
FSS *
FSG *
geändert am:12.08.2009
1
2
X
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Bilstein E4-WM5-Y217A00
Summary of Contents for Bilstein E4-WM5-Y217A00
- Page 1 Sitz des Sprengringes wiederverwendet, ggf. erneuert werden. ( 2 ) zu achten! If no dust cover is delivered by BILSTEIN, When fitting the spring plate ( 1 ) original dust cover must be reused care must be taken to ensure that or replaced.
- Page 2 Einbau Fit BILSTEIN and/ or original mounting parts BILSTEIN und/ oder Original- Anbauteile, sowie die neue just as the new BILSTEIN spring on the strut BILSTEIN- Feder in umgekehrter Reihenfolge, analog in reverse sequence of removal. zum Ausbau, auf das Vorderachsbein montieren.
- Page 3 STANDARD SHOCK-ABSORBER ( SA *, AA *, SS *, SX * ) 1. BILSTEIN- Stossdämpfer mit Original- Feder 1. BILSTEIN shock absorber with original spring 2. BILSTEIN- Stossdämpfer mit BILSTEIN- Feder 2. BILSTEIN shock absorber with BILSTEIN spring 3. Original- Stossdämpfer mit BILSTEIN- Feder 3.
- Page 4 E4-WM5-Y217A00 EINBAUANLEITUNG/ MOUNTING INSTRUCTION erstellt am: 16.11.1998 E4-WM5-Y217A00_15 Seite 4 von 4 geändert am:12.08.2009...
