trafag EXNT 8292 Instruction

Instruction
Betriebsanleitung

Description:

Intrinsically safe pressure transmitter for use in areas with potentially explosive
athmosphere.

Target group:

Experienced electricians according to the operational safety regulations and
properly instructed persons.

Safety instructions

Operate the pressure transmitter properly and in clean condition.
Before commissioning, review the values indicated on the nameplate to
ensure they meet the requirements for current usage, particularly pressure
and temperature values as well as the ex-protection class.
The specified IP protection class is only ensured with the proper connection
of the cable and plug. No changes may be performed on the product which
are not explicitly listed in this manual.
For all service on the pressure transmitter, please follow all national
safety and accident prevention regulations and the following safety
instructions in italics.

CE conformity

The intrinsically safe pressure transmitters of the types 8292 / 8432 correspond
to the European directives:
EMC directive 2014/30/EU
ATEX directive 2014/34/EU
They correspond to the standards:
IEC/EN 61000-6-2, IEC/EN 61000-6-3, IEC/EN 60079-0, IEC/EN 60079-11,
IEC/EN 60079-26, IEC/EN 50303

Designation

0, 20 (Ga;Da) and Mining (Ma)
SEV 11 ATEX 0201 X IECEx SEV 11.0003 X
0, 20 (Ga;Da) and Mining (Ma)
Devices for Zones:
Geräte für Zonen:
0/1,20 (Ga/Gb;Da) SEV 11 ATEX 0201 X IECEx SEV 11.0003 X

Technical specifications

Pressure ranges: 0 ... 0.4 bar to 0 ... 2000 bar
8292 EXNT
T6
–40 ... +65°C
T4
–40 ... +120°C
Attention!
Selection of the cable or plug type can also restrict the possible T-application
area. The maximum temperature according to the nameplate may not be
exceeded under any circumstances, even if the cable would permit this.
www.trafag.com
Intrinsically safe pressure transmitters EXNT 8292 / EXL 8432
Eigensichere Drucktransmitter EXNT 8292 / EXL 8432
Beschreibung:
Eigensicherer Drucktransmitter für den Einsatz in explosionsgefährdeten
Bereichen.
Zielgruppe:
Erfahrene Elektrofachkräfte gemäss Betriebssicherheitsverordnung und
unterwiesene Personen.
Sicherheitshinweise
Betreiben Sie den Drucktransmitter bestimmungsgemäss in sauberem
Zustand.
Überprüfen Sie vor Inbetriebnahme die Übereinstimmung der auf dem
Typenschild angegebenen Werte mit den Erfordernissen der aktuellen An-
wendung, insbesondere Druck- und Temperaturwerte, sowie der Ex-Schutzart.
Nur bei korrektem Anschluss der Kabel und Stecker ist die spezifizierte
IP-Schutzart gewährleistet. Es dürfen keinerlei Veränderungen am Produkt vor-
genommen werden, die nicht ausdrücklich in dieser Anleitung aufgeführt sind.
Beachten Sie bei allen Arbeiten am Drucktransmitter die nationalen
Sicherheits- und Unfallverhütungsvorschriften und die nachfolgenden
Sicherheitshinweise in Kursivschrift.
CE-Konformität
Die eigensicheren Drucktransmitter der Typen 8292 / 8432 entsprechen den
europäischen Richtlinien:
EMV Richtlinie 2014/30/EU
ATEX Richtlinie 2014/34/EU
Sie entsprechen den Normen:
IEC/EN 61000-6-2, IEC/EN 61000-6-3, IEC/EN 60079-0, IEC/EN 60079-11,
IEC/EN 60079-26, IEC/EN 50303
Kennzeichnung
II 1G Ex ia IIC T4/T6 Ga II 1D Ex ia IIIC T130° Da
II 1/2G Ex ia IIC T4/T6 Ga/Gb II 1D Ex ia IIIC T130° Da
Technische Daten
Druckbereiche: 0 ... 0.4 bar bis 0 ... 2000 bar
8292 EXNT (el. connection 80) 8292 EXNT (el. connection 14)
–40 ... +65°C –30 ... +65°C
–40 ... +80°C –30 ... +95°C
Achtung!
Die Wahl des Kabel- bzw. Steckertyps kann den möglichen T-Einsatzbereich
zusätzlich einschränken. Die maximale Temperatur gemäss Typenschild
darf jedoch in keinem Fall überschritten werden, auch wenn dies das
Kabel zuliesse.
SEV 11 ATEX 0201 X

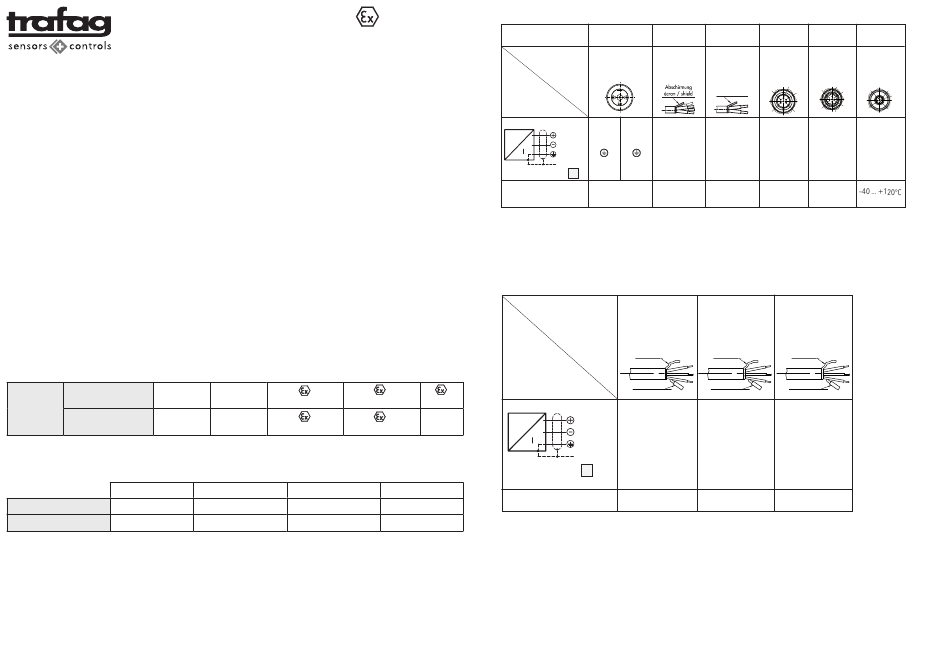

Electrical connection / Elektrischer Anschluss EXNT 8292

IECEx SEV 11.0003 X
Protection / Schutzart
Execution
Ausführung
Output
Ausgangssignal
U s
P
U s
4-20mA
Earth
Shield
8292.XX.XXXX.XX.19
Temperature range
Temperatur-Einsatzbereich
* Ventilation via cable end / Entlüftung über das Kabelende
Provided female connector is mounted according to instructions / nur mit vorschriftsmässig montierter Kabeldose gültig
1)
Only cable versions or female plug with shield connection/ nur Kabelvarianten oder Kabeldose mit Schirm-Anschluss
2)
3) Turning of pin insert max.
Electrical connection / Elektrischer Anschluss EXL 8432
Output
Ausgangssignal
I M1 Ex ia I Ma
P
4-20mA
8432.XX.XXXX.XX.19
8432 EXL
Temperature range
Temperatur-Einsatzbereich
–20 ... +65°C
–20 ... +70°C
Any manipulation on the ventilation tube will result in warranty loss.
Jede Manipulation am Entlüftungsschlauch führt zum Garantieverlust.
2) For all cable versions / für alle Kabelvarianten
Attention!
Additional measure against static charges are required for Zone 0
to 20 for these cables (laid with earthed metal braid, metal hose
or metal pipe).
Page: 1 (4)
IP65 IP67 IP67
1) 3)
Cable* Cable*
EN175301-803-A
(4 x 0.5mm 2 ) (2 x 0.75mm
(DIN43650–A)
05 78 80
Abschirmung
écran / shield
1 2
3
Standard 92
2 1 brown 1 (black)
(pos. Supply)
1 2 black 2 (black)
(neg. Supply)
–
ye/gn
(housing)
2)
blue = not connected
–40 ... +120°C –40 ... +120°C –40 ... +80°C
± ±
45° / Verdrehung des Steckereinsatzes max. 45°
Cable
Cable
Execution
PUR
FEP
Ausführung
ø 6 mm
ø 6 mm
(5 x 0.22mm 2 )
(5 x 0.22mm
22
32
Abschirmung Abschirmung
écran/shield écran/shield
Entlüftung Entlüftung
ventilation/venting ventilation/venting
white white
U s
(pos. Supply)
brown brown
U s
(neg. Supply)
yellow yellow
Earth
(housing)
2)
Shield
(green = not connected) (green = not connected)
(red = not connected) (red = not connected)
–20 ... +70°C –20 ... +70°C
Achtung!
Für Zone 0 bzw. 20 sind bei diesen Kabeln zusätzliche Massnahmen
gegen statische Aufladung notwendig (Verlegung mit geerdetem
Metallgeflecht, Metallschlauch oder Metallrohr).
IP65 IP67 IP65
1) 1) 1)
Binder MIL-C M12x1
2 )
723 26482 5-pol.
14 02 35
3 A
4
2 F 1
B
4
5
C
2
E 3
5
1
D
3 A 4
1 C 1
5 F 5
–30 ... +95°C –40 ... +120°C
Cable
PE
ø 6 mm
2 ) (6 x 0.22mm 2 )
42
Abschirmung
écran/shield
Entlüftung
ventilation/venting
white
brown
yellow
(green = not connected)
(pink = not connected)
(grey = not connected)
–20 ... +70°C
Page: 2(4)
