Sicherheitshinweise
Bedienungs- und
Montageanleitung
Einbau und Montage elektrischer Geräte dürfen
Operating and
nur durch eine Elektrofachkraft gemäß den ein-
assembly instructions
schlägigen Installationsnormen, Richtlinien,
Bestimmungen, Sicherheits- und Unfallverhü-
e tungsvorschriften des Landes erfolgen.
z Gefahr durch elektrischen Schlag. Vor Arbeiten
am Gerät freischalten. Dabei alle Leitungs-
schutzschalter berücksichtigen, die gefährliche
Spannungen an das Gerät liefern.
Bei Nichtbeachtung der Anleitung können
Schäden am Gerät, Brand oder andere Gefah-
ren entstehen.
Diese Anleitung ist Bestandteil des Produktes
und muss beim Endkunden verbleiben.

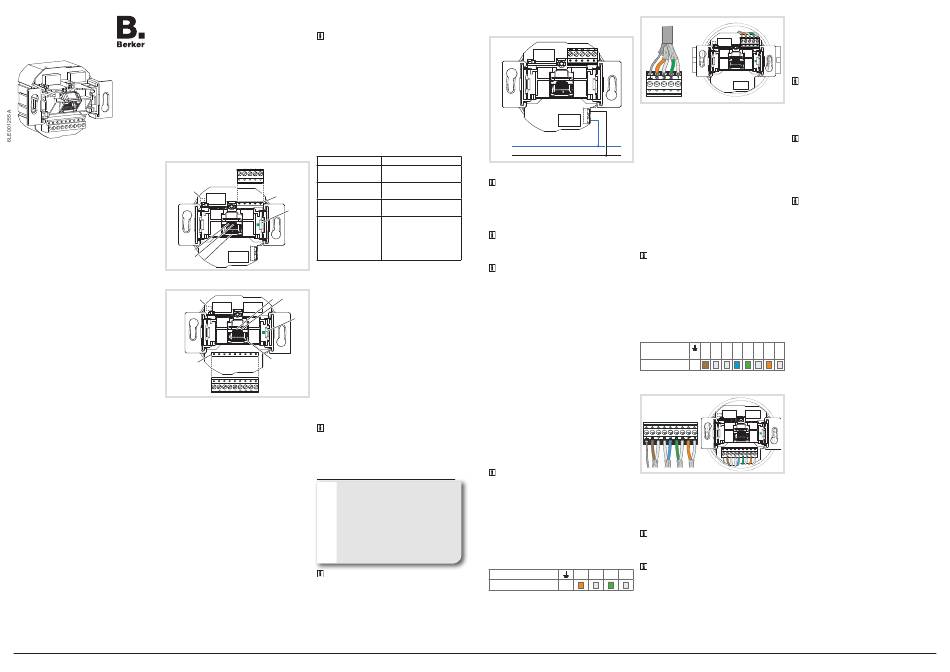

Geräteaufbau
4582
(4)
WLAN Access-Point UP
WLAN Access-Point
fl ush-mounted
4583
WLAN Access-Point UP, PoE
WLAN Access-Point
(5)
fl ush-mounted, PoE
(6)
Bild 1: Frontansicht WLAN Access-Point
(3)
Bild 2: Frontansicht WLAN Access-Point, PoE
(1) 5-poliger Klemmblock
(2) 9-poliger Klemmblock
(3) Kontaktstifte
(4) Position Reedkontakt für Reset
(5) blaue LED (WLAN)
(6) orange LED (LAN)
(7) RJ45 Buchse
(8) Anschluss Netzspannung
(9) grüne Kontroll-LED für die an den Klemm-
block (1, 2) angeschlossene Netzwerkleitung
Funktion
Der WLAN Access-Point erweitert die Nutzungs-
möglichkeiten moderner Netzwerktechnologien für
mobile Endgeräte bei geringer Leistungsaufnahme
und Funk-Emission. Über weitere Einstellungen
ist das Gerät von anderen Access-Points abgrenz-
bar, um Überkopplungen der WLAN-Bereiche und
Einbußen bei den Datenraten zu vermeiden.
Dieses Gerät kann in drei Betriebsarten verwendet
werden – und zwar als:
- Zugangspunkt, Access-Point, für drahtlos kom-
munizierende Geräte
- Repeater, um die Reichweite im WLAN-Netz-
werk zu erhöhen
Berker GmbH & Co. KG - Klagebach 38 - 58579 Schalksmühle/Germany - Telefon: + 49 (0) 23 55/90 5-0 - Telefax: + 49 (0) 23 55/90 5-111 - www.berker.com -
- Client zum Anschluss an Geräte, die über kei-
e
nen eigenen WLAN-Adapter verfügen.
Ausführliche Informationen zu Konfi guration
und Einstellungen sind zum Download verfüg-
bar unter www.berker.de.
Bestimmungsgemäßer Gebrauch
- ausschließlich für den Betrieb im Innenbereich
geeignet
- Montage in Gerätedose nach DIN 49073
Bedienung
LED-Anzeigen
Zwei farbige LEDs beleuchten die RJ45-Buchse
und zeigen an, in welchem Status sich die Netz-
werkfunktionen des Access-Points befi nden.
Anzeige
blaue LED (5)
(1)
leuchtet dauerhaft
blaue LED (5)
blinkt
(3)
orange LED (6)
(9)
leuchtet dauerhaft
orange LED (6)
blinkt
(8)
(7)
Tabelle 1: Anzeigen an den Status LEDs
Gerät neu starten
Wenn das Gerät nicht einwandfrei funktioniert,
(4) (6)
(5)
kann es erforderlich sein, das Gerät neu zu star-
ten.
(9)
 Einen Dauermagneten für 2 .. 4 Sekunden über
die Position des Reedkontakts (4) an die Abde-
ckung des Access-Points halten.
Der Reedkontakt am Access-Point wird ausge-
löst. Die blaue LED (5) blinkt. Der Reset startet.
(7)
Gerät auf Werkseinstellungen zurücksetzen
 Einen Dauermagneten für 5 .. 10 Sekunden
über die Position des Reedkontakts (4) an die
(2)
Abdeckung des Access-Points halten.
Der Reedkontakt am Access-Point wird aus-
gelöst. Die orange LED (6) blinkt. Das Gerät
startet neu und lädt die Werkseinstellungen.
Wenn kein Zugriff auf den Access-Point mehr
möglich ist, bitte gemäß der Konfi gurations-
Anleitung unter www.berker.de vorgehen.
Informationen für Elektrofachkräfte
Montage und elektrischer Anschluss Montage und elektrischer Anschluss
GEFAHR!
ç
Elektrischer Schlag bei Berühren
spannungsführender Teile.
Elektrischer Schlag kann zum Tod
führen.
Vor Arbeiten am Gerät Anschlusslei-
tungen freischalten und spannungs-
führende Teile in der Umgebung abde-
cken!
Das Gerät ist unbedingt in einer Höhe von
0,3 ... 1,1 m zu montieren, damit die Funktions-
sicherheit gewährleistet ist.
WLAN Access-Point (Bestell-Nr.: 4582)
Gerät an Spannungsversorgung anschließen
N
L
Status
WLAN ist aktiv.
Bild 3: Anschluss Versorgungsspannung
Stromführende Leitungen und Netzwerkkabel
Reset startet.
sind grundsätzlich getrennt voneinander zur
Gerät wird neu gestartet.
Gerätedose zu verlegen.
LAN ist aktiv, Verbindung
 Netzkabel von unten in die Gerätedose führen.
steht.
 Kabel ausreichend abisolieren und Leitungen
LAN ist aktiv, Datentrans-
an den Steckklemmen (8) anschließen (Bild 3).
fer erfolgt.
Zum Lösen der Steckklemmen die Rastnase
Oder:
z. B. mit einem kleinen Schlitz-Schraubendre-
Gerät wird auf Werksein-
her runterdrücken und die Leitungen herauszie-
stellungen zurückgesetzt.
hen.
Die Spannungsversorgung aktiver Komponen-
ten, wie von diesem Gerät oder einem PC, ist
von der anderer Verbraucher zu trennen, um
Störungen im Netzwerk zu vermeiden. Dazu
einen eigenen Stromkreis abgesichert durch
Leitungstrenn- oder Leitungsschutzschalter und
zusätzlich bei Bedarf einen geeigneten Über-
spannungsschutz einsetzen. Stromkreis und
angeschlossene Steckdosen sind eindeutig,
z. B. mit EDV zu kennzeichnen.
Netzwerkkabel anschließen
 Netzwerkkabel von oben in die Gerätedose
führen.
 Kabel auf ca. 90 mm Länge ab Boden der
Gerätedose kürzen.
 Kabel auf ca. 80 mm abisolieren. Dabei die
Paarschirmung sowie Verdrillung der Paare und
Adern so weit wie möglich beibehalten.
 Den äußeren Schirm S verdrillen und bei Bedarf
in einer Aderendhülse (1 mm²) fi xieren.
 5-poligen Klemmblock (1) vom Gerät abziehen
und die Adern entsprechend vorgegebener
Farbcodierung aufl egen (Tabelle 2). Nicht benö-
tigte Adern abschneiden.
Die Belegungen auf dem Klemmblock müssen
mit denen des Patchfeldes im Netzwerk über-
einstimmen.
 Klemmblock (1) auf die Kontaktstifte (3) stecken
(Bild 4).
 Gerät in Gerätedose montieren.
 Abdeckung aufschrauben.
 Spannungsversorgung einschalten.
Gerät ist mit den Werkseinstellungen betriebs-
bereit. Für individuelle Einstellungen kann eine
Konfi guration vorgenommen werden.
Bezeichnung Klemme
Belegung
Tabelle 2: Belegung am Klemmblock (1) des
WLAN Access-Points
(8)
Bild 4
WLAN Access-Point, PoE (Bestell-Nr. 4583)
Netzwerkkabel anschließen
 Netzwerkkabel vorzugsweise von unten in die
Gerätedose führen.
 Kabel auf ca. 90 mm Länge ab Boden der
Gerätedose kürzen.
 Kabel auf ca. 80 mm abisolieren. Dabei die
Paarschirmung sowie Verdrillung der Paare und
Adern so weit wie möglich beibehalten.
 Den äußeren Schirm S verdrillen und bei Bedarf
in einer Aderendhülse (1 mm²) fi xieren.
 9-poligen Klemmblock (2) vom Gerät abziehen
und die Adern entsprechend vorgegebener
Farbcodierung aufl egen (Tabelle 3).
Die Belegungen auf dem Klemmblock (2) müs-
sen mit denen des Patchfeldes im Netzwerk
übereinstimmen.
 Klemmblock auf die Kontaktstifte (3) stecken
(Bild 5).
 Gerät in Gerätedose montieren.
 Abdeckung aufschrauben.
Gerät ist mit den Werkseinstellungen betriebs-
bereit. Für individuelle Einstellungen kann eine
Konfi guration vorgenommen werden.
Bezeichnung 8 7 5 4
Klemme
Belegung S
Tabelle 3: Belegung am Klemmblock (2) des
WLAN Access-Points, PoE
Bild 5
Hinweise zur Konfi guration
Es wird empfohlen, die Erstkonfi guration mit
Patchkabel über LAN-Schnittstelle des Gerätes
vorzunehmen.
Die WLAN IP-Adresse des konfi gurierenden
Gerätes muß im Bereich 192.168.0.xxx
(x ≥ 0 ≤ 2 55, x ≠ 5), Subnet: 255.255.255.0
liegen.
Nach der Erstkonfi guration sollte unbedingt das
6 3 2 1 Passwort geändert werden. Bei Änderung von
Passwort oder SSID keine Leerzeichen, Zahlen
S
oder Zeichen wie z. B. ä, ü, ö, oder ß verwen-
den.
Gerät über Patchkabel konfi gurieren
 Die RJ45-Buchse (7) am Access-Point über ein
Patchkabel mit der LAN-Schnittstelle z. B. eines
PCs verbinden.
 Im Internet-Browser die IP-Adresse
http://192.168.0.5 eingeben.
 Mit dem Passwort admin anmelden.
Das Passwort admin gilt für den Auslieferungs-
zustand.
Gerät über WLAN konfi gurieren
 In den WLAN-Einstellungen des zur Konfi gura-
tion vorgesehenen Gerätes, wie z. B. eines Tab-
let-PCs, den WLAN Access-Point auswählen.
Der Access-Point meldet sich mit dem WLAN-
Namen (SSID) Berker im Netzwerk an.
 Mit dem WLAN-Passwort wireless123 am
Access-Point anmelden.
 Im Internet-Browser die IP-Adresse
http://192.168.0.5 eingeben.
 Mit dem Passwort admin anmelden.
Das Passwort admin gilt für den Auslieferungs-
zustand.
Anhang
Technische Daten
RJ45-Anschlussbuchse 10/100 MBit/s
Funkbereich 2,4 GHz
Funk-Datenrate 150 MBit/s
Funk-Standard IEEE 802.11 b/g/n
Verschlüsselungen WEP, WPA, WPA2
Betriebstemperatur -5 ... +45 °C
Schutzgrad gem. DIN 60529 IP20
WLAN Access-Point UP, Best.-Nr. 4582
Nennspannung 100 ... 240 V ~
Netzfrequenz 50...60 Hz
6 3 2 1
Leistungsaufnahme 1,8 W
Leiterquerschnitt (Netzkabel) max. 2,5 mm
WLAN Access-Point UP, PoE, Best.-Nr. 4583
Spannungsversorgung
gem. IEEE803.2at (Klasse 0) 48 V, PoE
Leistungsaufnahme ≤ 3 W
PoE-Speisung an RJ45-Buchse
gem. IEEE803.2at (Klasse 2) 48 V/6,49 W
Gewährleistung
Technische und formale Änderungen am Produkt,
soweit sie dem technischen Fortschritt dienen,
behalten wir uns vor.
Wir leisten Gewähr im Rahmen der gesetzlichen
Bestimmungen.
Im Gewährleistungsfall bitte an die Verkaufsstelle
wenden.
6LE001255A - 03/2015
