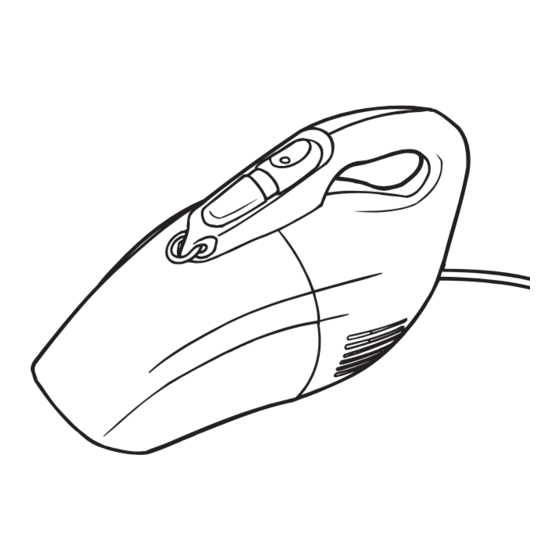

Dirt Devil M08200 Instruction Manual

INSTRUCTION MANUAL
• Please read these instructions carefully before using your Dirt Devil
• Let us help you put your cleaner together or answer any questions, call:
1-800-321-1134 (USA & Canada) • website: www.dirtdevil.com
WARNING:
For quick reference, please record your
vacuum information below.
Cleaner assembly may include
small parts. Small parts can
Model #:
present a choking hazard.
Mfg. Code:
(Mfg. code located on the lower backside of cleaner)
Part # 1-113280-000 • 7/05
MODE D'EMPLOI
• Veuillez lire attentivement ces instructions avant d'utiliser votre aspirateur à
main Dirt Devil ® .
• Nous pouvons vous aider à assembler cet appareil et répondre à vos
questions, pour cela composez le :
1-800-321-1134 (Canada et États-Unis) • site Web : www.dirtdevil.com
AVERTISSEMENT :
Consignez les renseignements ci-dessous pour
L'assemblage de l'appareil comprend pouvoir les consulter rapidement.
Nº de modèle :
des petites pièces. Ces dernières
Code de fabrication :
présentent un danger d'étouffement.
(Le code de fabrication se trouve sur la partie inférieure arrière
N° de référence 1-113280-000 • 7/05 de l'aspirateur)
MANUAL DE INSTRUCCIONES
• Por favor lea estas instrucciones con cuidado antes de usar su aspiradora
manual Dirt Devil ® .
• Permítanos ayudarle a ensamblar su aspiradora o a contestar sus preguntas, llame al:
1-800-321-1134 (EE.UU. y Canadá) • Sitio Web: www.dirtdevil.com
ADVERTENCIA:
Para tener una referencia rápida, anote por favor
El ensamble de la aspiradora puede incluir
la información de su aspiradora aquí.
No. de modelo:
partes pequeñas. Las partes pequeñas
Código de fabricante:
pueden presentar riesgo de ahogamiento.
(El código del fabricante aparece en la parte posterior e inferior
de la aspiradora).
No. de Parte 1-113280-000 • 7/05
THIS VACUUM IS INTENDED FOR HOUSEHOLD USE ONLY.
IMPORTANT SAFETY INSTRUCTIONS
When using an electrical appliance, basic precautions should always be followed,
including the following:
• READ ALL INSTRUCTIONS BEFORE USING THIS APPLIANCE.
• ALWAYS FOLLOW THESE SAFETY INSTRUCTIONS.
• DO NOT LEAVE VACUUM CLEANER UNATTENDED.
• WARNING: FULLY ASSEMBLE VACUUM CLEANER BEFORE OPERATING.
• WARNING: THE CORDS, WIRES AND/OR CABLES SUPPLIED WITH THIS
PRODUCT CONTAINS CHEMICALS, INCLUDING LEAD OR LEAD COMPOUNDS,
KNOWN TO THE STATE OF CALIFORNIA TO CAUSE CANCER AND BIRTH
DEFECTS OR OTHER REPRODUCTIVE HARM. WASH HANDS AFTER USING.
WARNING: TO REDUCE THE RISK OF FIRE,
ELECTRIC SHOCK OR INJURY:
• Do not leave appliance when plugged in. Unplug from outlet when not in use and
before servicing.
• Do not use outdoors or on wet surfaces.
• Do not allow to be used as a toy. Close attention is necessary when used by or near
children.
• Use only as described in this manual. Use only manufacturer's recommended attachments.
• Do not use with damaged cord or plug. If appliance is not working as it should, has
been dropped, damaged, left outdoors, or dropped into water, return it to a service center
for inspection. Call 1-800-321-1134 for the nearest service center.
• Do not pull or carry by cord, use cord as a handle, close a door on cord, or pull cord
around sharp edges or corners. Do not run appliance over cord. Keep cord away from
heated surfaces.
• Do not unplug by pulling on cord. To unplug, grasp the plug, not the cord.
• Do not handle plug or appliance with wet hands.
• Do not put any object into openings. Do not use with any opening blocked; keep free
of dust, lint, hair and anything that may reduce air flow.
• Keep hair, loose clothing, fingers, and all parts of body away from openings and moving
parts.
• Turn off all controls before unplugging.
• Use extra care when cleaning on stairs.
• Do not use to pick up flammable or combustible liquids, such as gasoline, or use in
areas where they may be present.
• Look on your vacuum cleaner and follow all label and marking instructions.
• Do not use an extension cord with this cleaner.
• Keep end of hose, wands and other openings away from your face and body. Keep your
hands, feet, hair and clothing away from moving parts; especially the revolving brush.
• Do not use the vacuum cleaner without dirt container and/or filters in place.
• Store the vacuum cleaner indoors. Put the vacuum cleaner away after use to prevent
tripping accidents.
• Do not pick up anything that is burning or smoking, such as cigarettes, matches, or hot ashes.
• Unplug before connecting Power Brush Tool.
SAVE THESE INSTRUCTIONS
WARNING:
To reduce the risk of electric shock, this appliance has a polarized plug (one blade is
wider than the other). This plug will fit in a polarized outlet only one way. If the plug
does not fit fully in the outlet, reverse the plug. If it still does not fit, contact a qualified
electrician to install the proper outlet. Do not change the plug in any way.
NOTE: RETURN WARRANTY CARD TO REGISTER YOUR CLEANER
FEATURES
10
11
® Hand Vac.
2
1 3
1. Hose 7. Shoulder Strap Anchors
2. Vacuum End of Hose 8. On/Off Switch
3. Attachment End of Hose 9. Dirt Cup Release Button
4. Crevice Tool 10. Power Cord
5. Nozzle 11. Shoulder Strap
6. Dirt Cup 12. Power Brush Tool
HOW TO OPERATE
1. 2.
Plug cord into
electrical outlet.
ATTACHMENT USAGE
NOTE: Always turn off appliance before connecting or disconnecting attachments.
Shoulder Strap: Included for your convenience.
• To Attach: Connect clasp to front & back of cleaner. See Features List for anchor location.
CREVICE TOOL USAGE POWER BRUSH TOOL USAGE
1. 1.
Insert attachments into
the nozzle opening.
HOSE USAGE HOSE AND TOOL USAGE
1. 2.
To use: Insert flat end of
hose into nozzle opening.
TOOL VACUUM
DIRT CUP: REMOVAL & REPLACEMENT
WARNING: TO REDUCE THE RISK OF INJURY FROM MOVING PARTS - UNPLUG VACUUM BEFORE SERVICING.
1. 2.
To remove dirt cup:
Depress dirt cup release
button and tilt dirt cup
down and away from
unit.
3. 4.
Empty contents into waste Return filter to dirt cup.
basket. For best results tap filter
against waste basket to remove
remaining dirt.
FILTER: REMOVAL & REPLACEMENT
WARNING: TO REDUCE THE RISK OF INJURY FROM MOVING PARTS - UNPLUG VACUUM BEFORE SERVICING OR
CHANGING FILTER.
NOTE: For best performance, replace filter periodically or when filter has been damaged.
REGULAR MAINTENANCE: Each time the dirt cup is emptied, the filter should be cleaned. Tap the filter firmly
against the inside of a trash can until the dirt stops falling from the filter. (Filter will be discolored after use. This
will not affect the filter's performance). Do not brush the filter. The cleaning instructions may vary depending on
the dirt conditions. In some cases, more or less cleaning of the filter may be required.
FILTER TYPE
For F5 filter replacement, please call 1-800-321-1134 or visit our website at
F5
www.dirtdevil.com to locate a dealer nearest you.
8
9
1. 2.
FILTER ADAPTER
Remove dirt cup from Twist old filter to remove from
6
7
unit. Grasp center tab filter adapter.
5
and pull to remove filter
IMPORTANT: DO
assembly.
DISCARD FILTER ADAPTER.
4
TROUBLESHOOTING GUIDE
12
WARNING: TO REDUCE THE RISK OF PERSONAL INJURY - UNPLUG BEFORE SERVICING.
PROBLEM POSSIBLE REASON
Cleaner won't run 1. Power cord not firmly plugged into
outlet.
2. Needs service.
Cleaner won't
1. Dirt cup not installed correctly.
pick-up or low
2. Dirt cup is full.
suction
3. Clogged filter.
Dust escaping
1. Dirt cup is full.
from cleaner
2. Dirt cup not installed correctly.
3. Filter not installed correctly.
4. Filter is dirty.
Depress small button Cleaner tools won't
1. Hose clogged.
on the power switch, pick up
2. Dirt cup is full.
then slide the power
3. Filter clogged.
switch to the ON
Power Brush Tool
position. 1. Power Brush Tool clogged.
won't run
ANY OTHER SERVICING SHOULD BE DONE BY AN AUTHORIZED SERVICE REPRESENTATIVE
CUSTOMER SERVICE (1-800-321-1134)
In the event that further assistance is required, see your Yellow Pages for an authorized Royal
transportation to and from any place of repair are to be paid by the owner. The service parts used in this unit are easily
replaced and readily available from an authorized Royal
number and manufacturing code when requesting information or ordering replacement parts. (The model number appears
on the bottom of the cleaner.)
LIMITED WARRANTY
To clean upholstery
To the consumer, Royal Appliance Mfg. Co. warrants this vacuum cleaner to be free of defects in material or workmanship
or carpeted surfaces:
commencing upon the date of the original purchase. Refer to your vacuum cleaner carton for the length of warranty and
Insert Power Brush
save your original sales receipt to validate start of warranty period.
Tool into the nozzle
opening. If the vacuum cleaner should become defective within the warranty period, we will repair or replace any defective parts free
of charge. The complete machine must be delivered prepaid to any ROYAL Authorized Sales & Warranty Service Station.
Please include complete description of the problem, day of purchase, copy of original sales receipt and your name, address
and telephone number. If you are not near a Warranty Station, call the factory for assistance at USA:
1-800-321-1134 / CANADA: 1-800-321-1134. Use only genuine Royal
The warranty does not include unusual wear, damage resulting from accident or unreasonable use of the vacuum cleaner.
This warranty does not cover belts, brushes, bags, filters, bulbs or fan damage. This warranty does not cover unauthorized
repairs. This warranty gives you specific legal rights and you may also have other rights. (Other rights may vary from state
to state in the USA).
For extended reach
with tools, insert
attachments into
triangular end of
FRANÇAIS
hose.
CET ASPIRATEUR A ÉTÉ CONÇU POUR USAGE DOMESTIQUE SEULEMENT.
CONSIGNES DE SÉCURITÉ IMPORTANTES
Lorsque vous utilisez un appareil électrique, vous devez toujours respecter certaines
consignes de sécurité, dont les suivantes :
• LISEZ TOUTES LES INSTRUCTIONS AVANT D'UTILISER CET APPAREIL.
• RESPECTEZ TOUJOURS À LA LETTRE CES INSTRUCTIONS DE SÉCURITÉ.
• NE LAISSEZ PAS L'ASPIRATEUR SANS SURVEILLANCE.
Hold nozzle over waste • AVERTISSEMENT : ASSEMBLEZ ENTIÈREMENT L'ASPIRATEUR AVANT DE
basket, grasp filter and
LE METTRE EN MARCHE.
pull out.
• AVERTISSEMENT : LES CORDONS, FILS ÉLECTRIQUES ET/OU CÂBLE
FOURNIS AVEC CE PRODUIT CONTIENNENT DES PRODUITS CHIMIQUES Y
COMPRIS DU PLOMB OU DES COMPOSÉS DU PLOMB CONNU PAR L'ÉTAT
DE CALIFORNIE POUR SON EFFET CANCÉRIGÈNE, POUVANT ENTRAÎNER
DES MALFORMATIONS CONGÉNITALES ET ENDOMMAGER LES ORGANES
DE REPRODUCTION. LAVEZ-VOUS LES MAINS APRÈS TOUTE UTILISATION.
5. AVERTISSEMENT: POUR RÉDUIRE LES RISQUES
D'INCENDIE, DE CHOC ÉLECTRIQUE ET DE LÉSION :
• Ne laissez pas l'appareil sans surveillance quand il est branché. Débranchez-le quand
il n'est pas utilisé ainsi qu'avant d'en faire l'entretien.
• N'utilisez pas l'appareil à l'extérieur ou sur des surfaces mouillées.
• Ne laissez pas les enfants jouer avec l'appareil. Exercez une surveillance étroite quand
l'appareil est utilisé par les enfants ou à proximité de ceux-ci.
To reattach dirt cup:
• Utilisez l'appareil seulement comme indiqué dans ce manuel. Utilisez seulement les
Align bottom first and rotate
accessoires recommandés par le fabricant.
nozzle up, until it snaps into
• N'utilisez pas l'appareil si la fiche ou le cordon est endommagé. Si l'aspirateur ne
place.
fonctionne pas comme prévu, s'il a été échappé, endommagé, laissé à l'extérieur, ou
s'il est tombé dans l'eau, expédiez-le à un centre de service pour vérification.
Téléphonez au 1-800-321-1134 pour connaître le centre de service le plus près de
chez vous.
• Ne tirez pas l'appareil par son cordon, ne vous servez pas du cordon comme poignée,
ne fermez pas de portes sur le cordon et ne tirez pas le cordon sur des coins ou bords
tranchants. Évitez de passer sur le cordon d'alimentation avec l'appareil. Gardez le
cordon à l'écart des surfaces chauffées.
• Ne débranchez pas l'appareil en tirant sur le cordon. Pour le débrancher, saisissez la
fiche et non le cordon.
• Ne manipulez pas la fiche ou l'aspirateur avec les mains mouillées.
• N'insérez pas d'objets dans les ouvertures. N'utilisez pas l'appareil si les ouvertures
sont obstruées; gardez les ouvertures libres de poussière, de peluches, de cheveux et
3. 4.
FILTER ADAPTER
de tout ce qui pourrait réduire le débit d'air.
• Gardez les cheveux, les vêtements amples, les doigts et toute partie du corps à l'écart
UNLOCK
LOCK
des ouvertures et des pièces en mouvement.
• Fermez toutes les commandes avant de débrancher l'appareil.
• Soyez très prudents quand vous nettoyez les marches d'escalier.
• N'aspirez pas les liquides inflammables ou combustibles comme l'essence; n'utilisez
pas l'appareil en présence de ces matériaux.
• Examinez votre aspirateur et suivez toutes les instructions sur les étiquettes.
Twist and lock new filter into Return filter assembly
• N'utilisez pas de rallonge électrique avec cet aspirateur.
filter adapter. to dirt cup. Return dirt
cup to base of unit.
NOT • Gardez le bout du tuyau, les rallonges et autres ouvertures à distance du visage et du
corps. Gardez vos mains, vos pieds, vos cheveux et vos vêtements à distance des pièces
mobiles, tout spécialement de la brosse rotative.
• N'utilisez pas sans le godet à poussière ni les filtres.
• Rangez l'aspirateur à l'intérieur. Rangez l'appareil après son utilisation pour éviter de
trébucher dessus.
POSSIBLE SOLUTION
• Évitez d'aspirer ce qui brûle ou fume, comme les cigarettes, les allumettes et les cendres
1. Plug unit in firmly.
chaudes.
2. Take to a Service Center or call 1-800-321-1134.
• Débranchez avant de connecter le Brosse Power.
1. Review dirt cup removal and replacement.
VEUILLEZ CONSERVER CES INSTRUCTIONS
2. Empty dirt cup.
3. Remove filter and clean.
AVERTISSEMENT :
1. Empty dirt cup.
2. Review dirt cup removal and replacement.
Afin de réduire les risques de décharge électrique, cet appareil est muni d'une fiche
3. Review filter removal and replacement.
polarisée (une tige est plus large que l'autre). Cette fiche ne peut être insérée dans
4. Clean filter or replace.
une prise de courant polarisée que dans un sens. Si la fiche ne s'insère pas com-
1. Remove hose and tools; remove obstruction.
plètement dans la prise, inversez-la. Si elle ne s'insère toujours pas, demandez à un
2. Empty dirt cup.
électricien qualifié d'installer la prise appropriée. Ne modifiez jamais la fiche.
3. Clean filter.
REMARQUE : RETOURNEZ LA FICHE DE GARANTIE POUR ENREGISTRER VOTRE ASPIRATEUR.
1. Turn unit off and unplug. Remove Power Brush Tool
and inspect for blockage. Clear blockage.
® Dealer. Costs of any
® Dealer or retailer. Always identify your cleaner by the model
® replacement parts.
1
1. Tuyau
2. Extrémité du tuyau aspirateur
3. Extrémité du tuyau accessoire
4. Suceur plat
5. Suceur
6. Godet à poussière
1.
REMARQUE: Arrêtez l'appareil avant de connecter ou de déconnecter les accessories.
Bandoulière : fourni pour votre commodité
Pour la fixer : raccorder la boucle au devant et à l'arrière de l'aspirateur. Consultez la liste des caractéristiques pour
l'emplacement de l'attache.
UTILISATION DU SUCEUR PLAT
1.

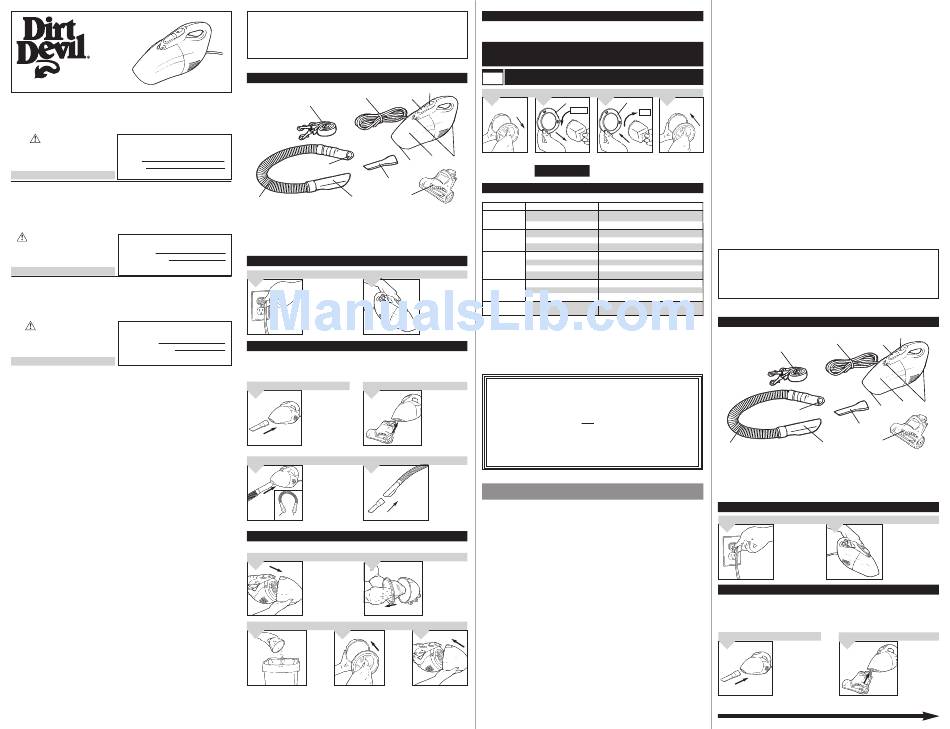

CARACTÉRISTIQUES
8
10
9
11
6
7
5
2
4
12
3
7. Attaches de la courroie d'épaule
8. Interrupteur marche/arrêt (ON/OFF)
9. Loquet du godet à poussière
10. Cordon d'alimentation électrique
11. Courroie d'épaules
12. Brosse Power
UTILISATION DE L'ASPIRATEUR
2.
Branchez le cordon Faites glisser l'interrupteur
dans une prise de en position de marche (ON).
courant.
UTILISATION DES ACCESSOIRES
UTILISATION DU BROSSE POWER
1.
Insérez les accessoires Nettoyage des
dans l'ouverture du meubles ou des
suceur moquettes : insérez
le Brosse Power
dans le suceur.
FRANÇAIS
