Icy Box IB-AC649 Installation Manual

Installation Guide

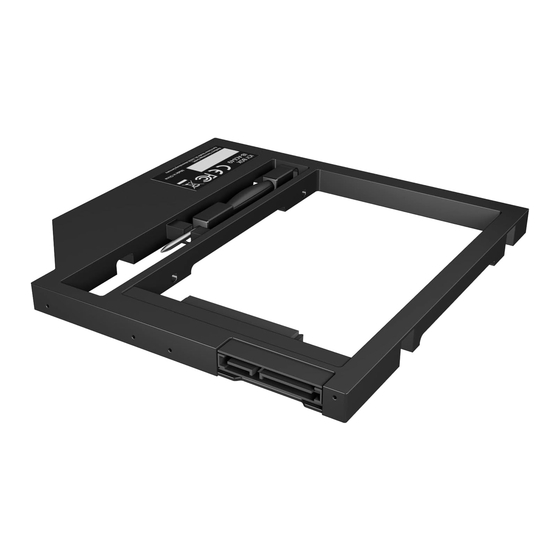

Adapter for SATA SSD/HDD
up to 9.5 mm height
Installationsanleitung
Adapter für SATA SSD/
Festplatten bis zu 9,5 mm
Package Content
1x SATA HDD/SSD adapter
1x quick installation guide
Key Features
• Adapter for 2.5" HDD/SSD in Notebook DVD bay
• For 9 or 9.5 mm DVD bay
• Data transfer rate up to 6 Gbit/s
• Supports 7 and 9 mm 2.5" HDD/SSD
• HDD/SSD increases the capacity
• OS independent
Note:
Your PC needs to have a DVD slot with SATA interface.
Verpackungsinhalt
1x SATA Festplatten/SSD Adapter
1x Schnellinstallationsanleitung
Hauptmerkmale
• Adapter für 2,5" HDD/SSD in Notebook DVD-Schacht
• Für 9 oder 9,5 mm DVD-Schacht
• Transferrate bis zu 6 Gbit/s
• Unterstützt 7 und 9 mm 2,5" HDD/SSD
• HDD/SSD erweitert die Speicherkapazität
• Betriebssystem unabhängig
Hinweis: Ihr PC muss über einen DVD Schacht mit
SATA Anschluss verfügen.
IB-AC649
Installation
Note: The adapter supports 2.5" SATA HDD/SSD only.
Attention: The hard disk drive is very sensitive.
Incorrect handling can cause damage and permanent
loss of data on the drive.
Installing a HDD or SSD using the adapter
• Turn off your computer.
• Unplug the power cord from the back of the
computer and any other connected peripheral
devices.
• Remove the DVD drive from the DVD bay of your
computer.
Note: For information on the DVD bay uninstalling,
refer to your system documentation that comes with
your computer.
Installation
Hinweis: Der Adapter unterstützt 2,5" SSD/SATA
Festplatten.
Achtung: Festplatten sind sehr empfindlich.
Falsche Handhabung kann zu Schäden und
Datenverlust führen.
Installation einer Festplatte/SSD unter
Verwendung des Adapters
• Schalten Sie den Computer aus.
• Entfernen Sie das Netzteil Ihres Rechners und
alle anderen angeschlossenen Geräte.
• Entfernen Sie das DVD Laufwerk aus dem DVD
Schacht Ihres Computers.
Hinweis: Informationen zum Ausbau Ihres DVD Lauf-
werks, entnehmen Sie bitte der Bedienungsanleitung
des entsprechenden Herstellers.

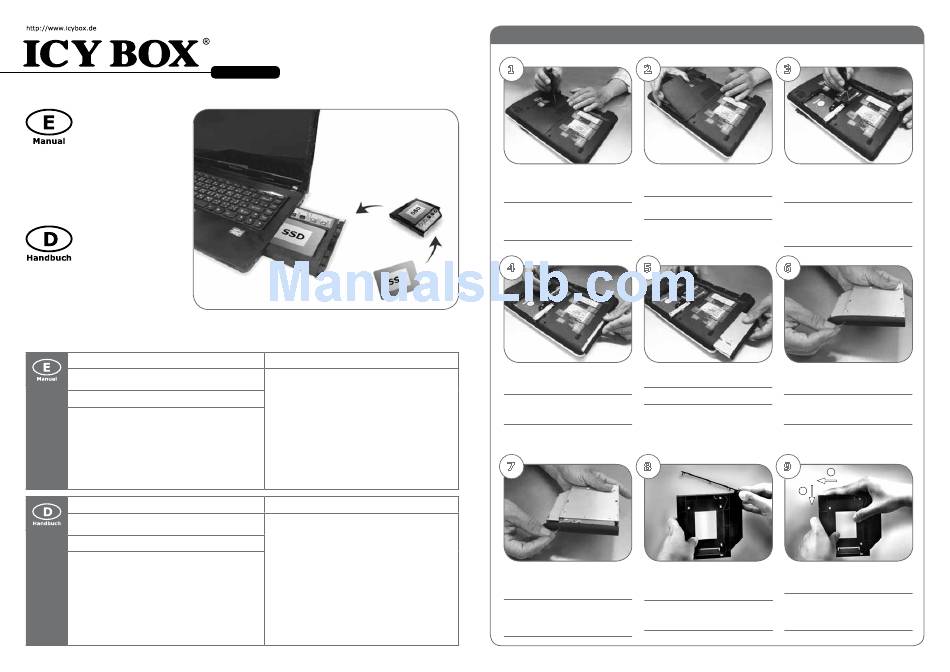

Installation
Reference model name: Toshiba L730
1 2
First, please turn over the notebook Take out the screws and open the
to back side and turn off the screws back cover.
from the back cover.
Öffnen Sie die Abdeckung des
Drehen Sie Ihr Notebook mit der Notebooks.
Unterseite nach oben und entfernen
die entsprechenden Schrauben der
Abdeckung.
4 5
Use a screwdriver to push out DVD Take out DVD drive.
drive.
Entnehmen Sie Das DVD Laufwerk.
Drücken Sie mittels eines Schrauben-
drehers das DVD Laufwerk vorsichtig
heraus.
7 8
Use a clip or sharp object to insert Fasten the extra front panel from
into the ejected hole and take apart
right to the left into the front panel
DVD tray and DVD shell separately.
of IB-AC649.
Unter Verwendung eines schmalen, Befestigen Sie nun die extra Front-
spitzen Werkzeugs (z.B. Büroklam- blende von rechts angefangen an der
mer) können Sie das DVD Laufwerk Front des IB-AC649.
aus der Gehäusehülle entfernen.
3
There is a DVD fixed screw near the
middle back of the notebook. Take a
screwdriver to turn of the screw.
Im mittleren Bereich des Notebooks
befindet sich die Befestigung des
DVD Laufwerks. Entfernen Sie die
Schraube unter Verwendung eines
Schraubendrehers.
6
There is an ejected hole on the front
panel of DVD.
An der Frontblende des DVD Lauf-
werks befindet sich eine Öffnung
zum "Auswerfen."
9
1
2
Press DVD front panel and ensure to
fix it tightly with IB-AC649 .
Drücken Sie nochmals an allen
Verbindungspunkten die Frontblende
an und stellen sicher, dass diese fest
anliegt.
