Oregon Scientific RM116E User Manual

ENGLISH

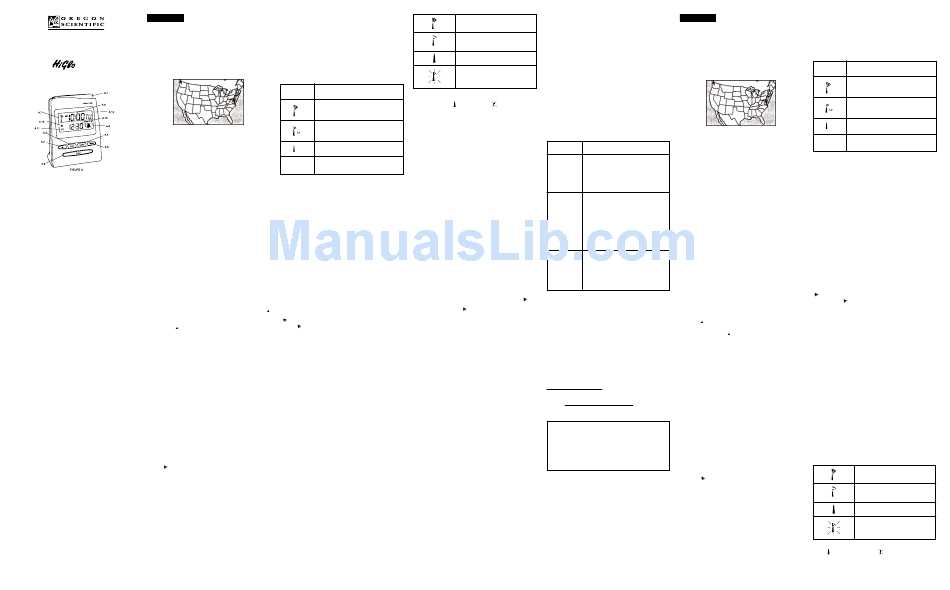

Congratulations on your purchase of the first auto-setting always-accurate alarm
clock ! We want you to be very happy with this product,but please remember
MODEL : RM116E / RM616N
this is a radio wave device and not an perfect science. There are certain areas
of the Eastern united States (see map) where urban interference or signals
from United Kingdom's radio control tower may distort or delay the time
RADIO CONTROLLED CLOCK
setting signal. Even thought these areas may have more difficulty receiving a
signal, the Radio Controlled™ Clock contains a very accurate quartz
WITH BACKLIGHT
movement and will maintain a precise time even if the radio signal is missed
on occasion.
Please also don't hesitate to call or email if you have any question about setting
up and/or using your new Radio Controlled Clock. In the meantime, all of us at
Oregon Scientific hope you enjoy this revolutionary advance in time keeping
technology.
Features
• Automatic setting of clock by radio signal from the US atomic Clock
• Time display with Hour, Minutes, Seconds and Date
• Day of the week displayed in one of 5 languages (English, German, French,
Italian or Spanish)
• Blue HiGlo™ electroluminescent backlight
• Alarm with eight-minute snooze
• Crescendo Alarm increases in volume and intensity
• Signal Reception Strength indicator
• U.S. Map icon shows user selected time zone
• Automatic adjustment for Daylight Savings time
• Low Battery indicator
Description of Function keys (Figure A)
Snooze/light (Figure A)
Pressing the bar on the top of The RM116E/ RM616N activates the HiGlo™
electroluminescent backlight for 8 seconds. When the alarm sounds, pressing this
Snooze/Light bar also activates the eight-minute snooze function.
D - Up Arrow keys (Figure A.2)
This key is used for manually setting the time, alarm time or calendar functions.
Please refer to the Manual Setting instructions in these instructions for further
information.
NOTE : Pressing once advance the setting by increments of 1: holding the
button down for more the three seconds will accelerate the setting to rapid advance
mode.
WARNING : The key also is used to reactivate the signal reception process
should it become disable. Please see the Trouble Shooting section for further
information.
ZONE (Figure A.3)
CAUTION: Do not press and hold the Zone button for more than three seconds.
Press and release the ZONE button to advance the time zone one step. If you
press and hold the ZONE button, it will deactivate the automatic time signal
reception. (The tower icon will disappear.) To reactivate the time search, press
and hold the + button for three seconds.
Press the ZONE button located on the back of the units until the correct US time
zone is indicated on the LCD panel by a darkened section of the US map in the
lower right corner of the LCD panel.
To see the time in a different time zone
Press ZONE button move one zone at a time unit until the desired zone is indicated
on the display panel. The correct time for that zone will automatically be displayed.
ON/ OFF (Figure A.4)
This button turns the alarm function on and off. Touching the ON / OFF button
one time will either turn the alarm on or off. Please refer to the Alarm Setting
instructions for further information.
NOTE : When setting the alarm time, the alarm is automatically turn on. If the
bell icon [ ] is visible, the alarm is " on ".
Touching the ON/OFF button one time will either turn the Alarm function on or
off.
If you want to stop the daily alarm while leaving the pre-set time for the following
days 's wake-up, press the ALARM button. Pressing the ON/ OFF button to stop
the wake up alarm will deactivate the alarm function.
MODE (Figure A.5)
Press the MODE key once to switch between the display of either the Day of the
Week or Seconds on the clock. RM116E/ RM616N/ RM616N/ RM616N/
RM616N will continue to display the selected function (Day or Seconds) until
the MODE button is pressed again.
IMPORTANT : Holding the MODE key for more than three seconds turns on the
manual mode for setting the time, date, year and language (English/German/
French/Italian/Spanish). Please refer to this section for specific setting instructions.
ALARM (Figure A.6)
Press the ALARM key once to show the alarm time.
The ((∑)) icon is displayed in the lower left portion of the screen to alert you that
the display is showing the time. To return to the month and date display, press the
ALARM key once. To set the alarms please refer to the section on setting The
Alarm.
NOTE: THE RM116E/ RM616N will continue to display the selected function
(Alarm Time or Date) until the ALARM button is pressed again.
Signal Strength Indicator – Figure A.7
Indicators Meaning
On the Display
When the reception is completed the reception icon will stop blinking. The
reception icon will show [ ] for no Reception or [
Your last signal reception was excellent and time
Synchronization with the US Atomic Clock has
For best signal reception, place the RM116E/ RM616N away from other equipment
Taken place.
that emit RF or microwave signals such as TV's, radios, PC's or microwave ovens.
Other causes for signal interference include electrical power transmission towers,
Your last signal reception was insufficient and it steel reinfoced concrete construction, and/or metal siding.
is Recommended that you reposition or rotate the
You may need to reposition the clock for maximum reception.
Antenna.
Radio Frequency appliances and radios, such as the Radio Controlled Alarm Clock,
perform best when placed near a window.
The displayed time has been manually set and is
not synchronized by the RF signal. After receiving the initial signal, updates are accomplished with greater ease.
Even though there are areas that may have more difficulty in receiving a signal,
the RM116E/ RM616N Alarm Clock contains very accurate quartz movement
Your radio reception is disabled and no signal Re-
No indicator
and will retain precise time even if a signal is missed on a rare occasion.
ception will be initiated unless it is enabled again
Time Display (Figure A.8) SETTING THE ALARM
The top line of the display shows the hours, minutes and seconds (AM /PM) of 1) Press and hold the ALARM button for at least three seconds. The "Hour"
the clock. Pressing the MODE button once will switch the "Seconds" display to Segment of the alarm time will begin Flashing.
the Day of the Week. RM116E/ RM616N will continue to display the selected
2) While the "Hour" segment is flashing press the [ D ] button to set the desired
function (Day or Seconds) until the MODE button is pressed again.
hour time (please note the AM /PM designation).
3) When the desired hour time is reached, press the ALARM button again.
US MAP (Figure A.9)
4) The " Minutes" segment of the alarm time will begin flashing.
This map represents the four optional time-zone setting. The darkened of filled
5) While the " Minutes" segment is flashing press the [ D ] button to set the
zone block indicates the user selected time zone. NOTE: When. RM116E/
desired minute time.
RM616N is receiving a signal from the US Atomic Clock; outline of this map
6) When the desired minute time is reached press the ALARM button again to
will flash.
exit the alarm time set mode.
Month/ Date (Figure A.10)
NOTE: As soon as any change in the alarm time is made the alarm icon (
The Second line of the display shows the Mouth and the Date. Pressing the ALARM
will automatically appear indicating that the alarm is activated.
button once will switch the "month and date" to show the "alarm time" The Alarm
IMPORTANT : RM116E/ RM616N will continue to display the "ALARM" time
time is displayed in hours and minutes (AM / PM). NOTE: The RM116E/ RM616N
until the alarm button is pressed once to return to the "Month/Date" display.
will continue to display the selected function (Month /Date or Alarm Time) Until
the ALARM button is pressed again.
TURNING THE ALARM ON or OFF
(( • )) Alarm Display indicator (Figure A.11)
To turn the alarm on or off simply press the ON/ OFF key in any mode. When the
ON /OFF button is pressed once the alarm is activated (the bell icon [
This (( • )) icon indicates the second line of the display line of the display is
appear on the display). The alarm is deactivated when the ON/OFF button is
showing Alarm Time.
pressed once and the bell icon [
When the crescendo alarm sounds, it may be turned off using one of the following
[ ] Alarm " ON " Indicator (Figure A.12)
methods.
This Bell [ ] icon indicates that the alarm function is activated.
If the SNOOZE /LIGHT key is pressed within two minutes the Snooze is activated
and the alarm will sound again in 8 minutes.
If the ALARM or ON/OFF key is pressed, the alarm will not sound again until the
[BATT] Low Battery Indicator (Figure A.13)
next day.
This [ BATT ] icon indicates that it is time to change batteries. Please refer to the
If the ON/ OFF key is pressed again, the alarm is deactivated and will not sound
Battery Replacement Section of this manual.
again until it is activated
Battery Installation
MANUALLY SETTING THE TIME AND DATE
Your RM116E/ RM616N is shipped with two AAA batteries. These batteries should
last for approximately one year depending on the amount of your use of the IMPORTANT : It is highly unlikely that you should ever need or want to set
HiGlo™ backlight, With convenience and practicality of this dramatic backlighting these features manually: however, in the event that you should travel outside the
system comes somewhat shorter battery life. United States and want this capability, we include these instructions. As soon as
any manual setting changes are made, the display will indicate a loss of signal
To : activate the unit you must FIRST REMOVE THE PROTECTVE
strength 8see SIGNAL STRENGHT INDICATOR) to indicate that the clock is
BATTERY TABS which keep the batteries fresh and ready for use during
now running on manual setting instead of signals received from the Atomic Clock.
shipment. Simply slide the battery compartment door up and remove this cover to
It is very unlikely that your unit will receive the time and date signal in this mode.
expose the batteries, Remove the two small plastic tabs and The RM116E/
To reactivate the atomic signal press the reset buttons on the rear of the unit or
RM616N is ready to receive a timekeeping signal.
removes and reinsert the batteries.
Please do not become alarmed if the unit does mot receive signal directly from
Setting the Time
the box. The unit will receive most dependable and interference free signal
automatically between Midnight and 4 a.m. Press and hold MODE button until the hour segment of the time flashes
Press D button until the desired hour appears on the LCD panel
Radio Controlled Clock: NOTE : Be sure to check the AM or PM symbol for accuracy
The RM116E/ RM616N will automatically synchronize current time and date - Press MODE button again until the minute segment of the time flashes
with the signal broadcast by the US Atomic Clock when the product is in reception
- Press MODE button five more times to exit setting mode
range of the signal. When the unit is new and just out of the box, synchronization
with the U.S. atomic clock can take upto 72 hours. The unit will receive the most
dependable and interference free signal automatically between Midnight and 4
Setting the year
AM.
Press hold MODE button until the hour segment of the time display flashes
When the unit is receiving radio signal, the reception icon will start to blink. The
Press Mode button Twice more until you see a year appear on the display
reception icon will show either strong, weak or no signal depending on the strength
of the radio signal. A complete reception generally takes about 2 to 10 minutes.
Press D button until the desired year appears on the display
Press MODE button four more times to exit the set mode and resume normal time
keeping.
Setting the Month
Press and hold MODE button until the hour segment of the time display flashes.
Press MODE button three more times until you see the month digit flash on the
display.
Press D button until the desired month appears on the display
Press Mode button three more times to exit the set mode and resume normal time
keeping.
Setting the Date
- Strong Press and hold MODE button until the hour segment of the time display flashes
Press MODE button four more times until you see the date flash on the display.
Press Dbutton until the desired date appears on the display.
- Weak
Press MODE button two more times to exit the set mode and resume normal time
keeping
IMPORTANT : As soon as any manual setting changes are made, the display
- No Reception
will indicate a loss of signal strength (see SIGNAL STRENGTH INDICATOR) to
indicate that the clock is now running on manual settings instead of signals received
from the Atomic Clock.
- Receiving
Setting Language
Press and hold MODE button until the hour segment of the time display flashes.
Press MODE button five more times until you see a single letter appear on the
] for successful reception. display next to the time.
Press D button until the desired language indicator appears on the display (E for
English, D for German, F for French, I for Italian and S for Spanish).
Press MODE button one more time to exit the set mode and resume normal time
keeping
Problem Remedy
NoDisplay • Check battery compartment.
• Confirm that batteries are of good quality,
and are installed correctly
• Be certain the plastic protective tabs have
been removed
Did not
• If the units are new and just out of the box,
receive A
allow 60-72 hours cycle for the clock to
time signal
automatically seek a signal between
midnight and 4 a.m.
• May be caused by too much interference.
Relocate the clock or the antenna to position
near a window.
• Be certain the antenna cord is fully extended
and look for low battery indicator.
( • ) ) Loss of Signal
• May be caused by interference.
• If the problem persists, move the clock or
antenna to a new location. The RM116E/
RM616N is equipped with a high quality
clock mechanism, which insures accuracy
between signals.
Technical Data
] will
• Integrated radio receiver for reception of time signal 20kW transmitter
] disappears from the display.
WWVB: at 60kHz
Operating temperature: 35-120 ° F
•
• Typical operating time on one battery set is up to one year, subject to backlight
usage
• Setting time with interference-free reception: 2-10 minutes
• Automatic signal-reception activation: six times every 24 hours
• HiGlo TM backlighting source: Electroluminescence
• Battery type: 2 AAA (included)
CUSTOMER ASSISTANCE
For the quickest, most-up-to-date information on all our products including
frequently asked questions and customer downloads, please visit our website at:
www2.oregonscientific.com/service.
We hope you will find all the information you need on our website, however if
you'd like to contact the Oregon Scientific Customer Care department directly,
please visit www2.oregonscientific.com/service/support, or call 949-608-2848.
CAUTION
- The content of this manual is subject to change without further notice.
- Due to printing limitation, the displays shown in this manual may differ
from the actual display.
- The contents of this manual may not be reproduced without the permission
of the manufacturer.
affichée. Pour retourner à l'affichage du mois et de la date, appuyez une fois sur
FRENCH
ALARM. Pour règler les alarmes, reportez-vous à la section Réglage de l'alarme.
REMARQUE : Le THE RM116E/ RM616N affiche la fonction sélectionnée
Nous vous félicitons d'avoir fait l'acquisition du premier réveil auto-réglable et
(heure d'alarme ou date) jusqu'à ce que vous appuyiez encore
toujours précis ! Nous souhaitons que ce produit vous apporte toute satisfaction,
une fois sur ALARM.
mais vous devez vous rappeler que c'est un dispositif à ondes radio et non une
science parfaite. Il y a certaines zones de l'Est des Etats-Unis (voir carte) dans
lesquelles les interférences urbaines ou des signaux de tours de contrôle radio du Indicateur de force du signal - Figure A.7
Royaume-Uni peuvent déformer ou retarder le signal de réglage de l'heure. Même
s'il est difficile de capter le signal dans ces zones, la Pendule Radio ControlledTM
contient un mouvement à quartz de haute précision qui indique l'heure exacte
Témoins affichés Signification
même en l'absence occasionnelle du signal radio.
La dernière réception du signal était excellente et
l'heure s'est synchronisée sur la pendule atomique
US.
La dernière réception du signal était insuffisante
et nous conseillons de ré-orineter l'antenne ou de
la pivoter.
L'heure affichée a été réglée manuellement et n'est
pas synchronisée sur le signal FR.
N'hésitez pas non plus à nous téléphoner ou envoyer un courriel pour toute question
concernant le réglage et/ou le fonctionnement de votre nouvelle pendule radio- Pas de témoin La réception radio a été annulée et doit être
commandée. Dans l'intervalle, nous espérons tous, à Oregon Scientific, que vous réactivée avant de pouvoir recevoir un signal.
apprécierez cette pièce d'horlogerie révolutionnaire.
Caractéristiques
Affichage de l'heure (Figure A.8)
• Réglage automatique de la pendule par signal radio de la pendule atomique La ligne supérieure de l'affichage indique les heures, minutes et secondes (AM/
US. PM - matin/après-midi) de la pendule. Appuyer une fois sur MODE pour passer
l'affichage des secondes à celui du jour. Le RM116E/ RM616N affiche la fonction
• Affichage de l'heure avec heures, minutes, secondes et date
sélectionnée (jour ou secondes) jusqu'à ce que vous appuyiez encore une fois sur
• Jour affiché en 5 langues au choix (anglais, allemand, français, Italien ou MODE.
espagnol)
• Rétro-éclairage électro-luminescent Blue Higlo TM CARTE DES ETATS-UNIS (Figure A.9)
• Alarme avec répétition de réveil huit minutes Cette carte représente les quatres fuseaux horaires en option. Le fuseau sélectionné
est plus foncé. REMARQUE : Quand le RM116E/ RM616N reçoit un signal de
• Alarme crescendo avec augmentation de volume et d'intensité
la Pendule Atomique US, le contour de la carte clignote.
• Indicateur de la force de réception du signal
• Icône de carte des Etats-Unis indiquant le fuseau horaire sélectionné
Mois/Date (Figure A.10)
• Réglage automatique de l'heure d'été
La deuxième ligne de l'affichage indique le mois et la date. Appuyer une fois sur
• Témoin de pile faible
ALARM pour passer du "mois et date" à l'"heure d'alarme". L'heure d'alarme est
affichée en heures et minutes (AM/PM). REMARQUE : Le RM116E/ RM616N
affiche la fonction sélectionnée (Mois/date ou heure d'alarme) jusqu'à ce que vous
Description des touches de fonction (Figure A)
appuyiez encore une fois sur ALARM.
Snooze/Light (Répétition de réveil/Lumière) (Figure A)
Appuyez sur la barre située sur le dessus du RM116E/ RM616N pour activer le
(( • )) Témoin d'affichage de l'alarme (Figure A.11)
rétro-éclairage électro-luminescent HiGlo TM pendant 8 secondes. Quand l'alarme
Cette icône (( • )) indique que la deuxième ligne affiche l'heure d'alarme.
se déclenche, appuyez sur la barre Snooze/Light pour activer la répétition de
réveil huit minutes.
[ ] Témoin d'alarme "ACTIVEE" (Figure A.12)
Flèche D-Up (Figure A.2)
Cette cloche icône [ ] indique que la fonction de l'alarme est activée.
Cette commande est utilisée pour règler manuellement l'heure, l'alarme ou le
calendrier. Reportez-vous au Réglage Manuel pour de plus amples détails.
[BATT] Témoin de piles faibles (Figure A.13)
REMARQUE : Appuyez une fois pour faire avancer les réglages par unités;
Cette icône [BATT] indique qu'il est temps de changer les piles. Reportez-vous à
appuyez sur [ ] pendant plus de trois secondes pour les faire avancer en mode
la section Remplacement des piles dans ce livret.
d'avance rapide.
ATTENTION : La commande [ ] sert aussi à réactiver le processus de réception
du signal au cas où il serait arrêté. Reportez-vous à la section En cas de panne
Installation des piles
pour de plus amples détails.
Le RM116E/ RM616N est fourni avec deux piles AAA/LR3. Ces piles devraient
durer un an environ, mais ceci dépend de l'utilisation du rétro-éclairage HiGlo™.
Cette fonction bien commode entraîne une certaine réduction de la vie des piles.
ZONE (Fuseau horaire) (Figure A.3)
Pour activer l'appareil, COMMENCEZ PAR RETIRER LES LANGUETTES
ATTENTION : N'appuyez pas sur la commande Zone pendant plus de trois
DE PROTECTION DES PILES qui protègent les piles contre toute usure durant
secondes.
le transfert depuis l'usine. Faites coulisser la trappe des piles vers le haut et retirez-
Appuyez brièvement sur ZONE pour faire avancer les fuseaux horaires un à un.
la pour découvrir les piles. Retirez les deux petites languettes de plastique et le
Si vous appuyez sans lâcher sur ZONE, vous annulerez la réception automatique
RM116E/ RM616N est prêt à recevoir le signal horaire.
du signal horaire (l'icône tour disparaîtra). Pour réactiver la recherche horaire,
appuyez sur + pendant trois secondes.
Ne vous inquiétez pas si l'appareil ne reçoit de signal dès qu'il est sorti de sa boîte.
Appuyez sur la commande ZONE au dos de l'appareil jusqu'à ce que le fuseau
Il automatiquement recevra un signal fiable et non brouillé entre minuit et 4 heures.
horaire étasunien correct s'affiche en sombre dans le bas à droite du LCD.
Pendule radio-commandée:
Pour régler l'heure dans un fuseau horaire différent
Le RM116E/ RM616N synchronise automatiquement l'heure et la date actuelles
Appuyez sur la commande ZONE; faites avancer les fuseaux horaires un à un
sur la Pendule Atomique US quand elle se trouve à portée du signal. Quand le
jusqu'à ce que le fuseau désiré s'affiche. L'heure correcte pour ce fuseau s'affiche
RM116 est neuf et juste sorti de sa boîte, il peut mettre jusqu'à 72 heures pour se
automatiquement.
synchroniser sur la pendule atomique. Il reçoit automatiquement un signal le plus
fiable et libre d'interférence entre minuit et 4h.
ON/OFF (Mise sous/hors tension) (Figure A.4)
Quand l'appareil reçoit le signal radio, l'icône de réception clignote. Cette icône
indique un signal fort, faible ou non existant. Une réception complète prend
Cette commande active ou annule la fonction de l'alarme. Appuyez une fois sur
généralement 2 à 10 minutes.
ON/OFF pour activer ou annuler l'alarme. Reportez-vous au Réglage de l'alarme
pour de plus amples détails.
REMARQUE : Quand l'alarme est réglée, elle s'allume automatiquement. Si la
cloche icône [ ] est affichée, l'alarme est activée.
Appuyez une fois sur ON/OFF pour activer ou annuler la fonction de l'alarme.
Pour arrêter l'alarme quotidienne tout en conservant le réglage pour le lendemain,
appuyez sur ALARM. Appuyez sur ON/OFF pour arrêter et annuler l'alarme.
MODE (Figure A.5)
Appuyez une fois sur MODE pour passer de l'affichage du jour à celui des secondes
et vice-versa. Le RM116E/ RM616N affiche la fonction sélectionnée (jour ou
secondes) jusqu'à ce que vous appuyiez encore une fois sur MODE.
IMPORTANT : Appuyez sur MODE pendant plus de trois secondes pour règler
manuellement l'heure, la date, l'année et la langue (anglais/allemand/français/
Italien/espagnol). Reportez-vous à cette section pour de plus amples détails.
Quand la réception est terminée, l'icône de réception cesse de clignoter. L'icône
indique [ ] en l'absence de réception et [
ALARME (Fig. A.6) Pour une meilleure réception du signal, placez le RM116E/ RM616N à l'écart
d'autres appareils émettant des signaux FR ou micro-ondes tels que les téléviseurs,
Appuyer une fois sur ALARM pour afficher l'heure d'alarme.
radios, PC ou fours à micro-ondes. D'autres sources d'interférences sont les tours
L'icône ((∑)) s'affiche en bas à gauche de l'écran pour indiquer que l'heure est
de transmission électrique, constructions en béton armé et/ou plaques métalliques.
- Fort
- Faible
- Pas de réception
- Recevant
] quand celle-ci est réussie.
