Alarme de batterie faible On (Activée) (% SOC). Lorsque le pourcentage
F04
d'Etat de charge de la batterie est tombé en-dessous de cette valeur, le
relais alarme s'active, l'indicateur de charge batterie commence à clignoter
et la graduation état
de charge est vide.
Par Défaut : 50% Plage : 0 – 99%
Alarme de batterie faible On (Activée) (Volts). Lorsque la tension de la
F05
batterie est tombée en-dessous de cette valeur, le relais alarme s'active.
Par Défaut : 10.5V Plage : 8.0 – 33.0V
Alarme de batterie faible Off (Desactivée) (% SOC). Lorsque le
F06
pourcentage d'Etat de charge a augmenté pour être au-dessus de cette
valeur et que le relais alarme a été activé, ce relais alarme sera à nouveau
désactivé. Lorsque FULL est sélectionné, le relais alarme est désactivé
lorsque les paramètres Auto-sync sont conformes.
Par Défaut : 80% Plage : 1 – 100%/FULL Taille d'étape : 1%
L'exposant Peukert. L'exposant Peukert représente l'effet de réduction de
F07
la capacité de la batterie à des coefficients de décharge plus élevés.
Lorsque la valeur Peukert de votre batterie est inconnue, il est
recommandé de conserver cette valeur à 1.25. Une valeur de 1.00
désactive la compensation Peukert.
Par Défaut : 1.25 Plage : 1.00 – 1.50
Shunt Coefficient Ampère. Cette fonction et représente le coefficient Amp
F08
de votre shunt à la tension 50mV. Est inclus avec votre contrôleur de
batterie, un shunt 500Amp/50mV.
Par Défaut : 500A Plage : 10 – 900A
Mode rétroéclairage. Représente la durée d'activation du rétroéclairage en
F09
secondes après avoir appuyé sur la touche. Le rétroéclairage peut aussi être
réglé pour être toujours sur 'ON' ou toujours sur 'OFF'. Le réglage de
fonction 'AU' active automatiquement le rétroéclairage lorsque le courant
de charge/décharge dépasse 1 Amp ou lorsque vous appuyez sur une
touche.
Par Défaut : 30sec Plage : OFF / 5 – 300sec
/ CN / AU
Polarité de contact de l'alarme. Permet d'activer la sélection entre un
F10
contact normalement ouvert (NO) ou normalement fermé (NC).
Par Défaut : NO Plage : NO / NC
Réservé
F11
Par Défaut : x Plage : x
Version 'Firmware'. Affiche la version firmware du contrôleur de la
F12
batterie (lecture seule).
Par Défaut : x.xx
Les deux dernières Fonctions sont des Fonctions de réinitialisation. En appuyant
sur la touche Setup, l'élément de réinitialisation sélectionné peut être visualisé. La
valeur par défaut pour tous les éléments de réinitialisation est 'OFF'. Pour
réinitialiser l'élément sélectionné, utilisez les touches < et > pour changer la
valeur de 'OFF' à 'ON'. En appuyant à nouveau sur la touche Setup, vous
retournerez alors au menu Réinitialisation. Tous les éléments de réinitialisation
réglés sur 'ON' ne seront réinitialisés qu'une fois que le Mode d'Opération
Normale sera à nouveau accédé en appuyant sur la touche Setup pendant 3
secondes. Les Fonctions de réinitialisation suivants sont disponibles :
Réinitialiser l'état de la Batterie. Utiliser cet élément pour réinitialiser
r.b
le courant de votre batterie, par exemple après avoir installé une
nouvelle batterie ayant les mêmes caractéristiques que la précédente.
Fonctions Réinitialisation. Cet élément de réinitialisation peut être
r.F
utilisé pour réinitialiser les valeurs de toute Fonction en valeurs d'usine
par défaut.
Caracteristiques techniques
paramètre
Plage de tension d'alimentation
a
Consommation @Vin=24VDC
@Vin=12VDC
Mesure de tension ('Auxiliary' batterie) 2 – 35VDC
Mesure de tension ('Main' batterie)
b
Mesure d'intensité / courant
Capacité batterie
Température de fonctionnement
Résolution d'affichage : tension (0 – 35V) ±0.1V
courant (0 – 99A) ±0.1A
courant (100 – 999A) ±1A
capacité (0 – 99Ah) ±0.1Ah
capacité (100 – 999Ah) ±1Ah
état de charge (0 – 100%) ±1%
Précision mesure de tension
Précision mesure de courant
Dimensions : face-avant ø 64mm (2.54")
Xantrex and Smart Choice For Power ist eine Marke von Xantrex International.. Andere Marken, eingetragene Marken und Produktbezeichnungen sind Eigentum der jeweiligen Eigentümer und werden in
WENN NICHT AUSDRÜCKLICH SCHRIFTLICH FESTGELEGT, TRIFFT FOLGENDES AUF XANTREX TECHNOLOGY INC. (IM FOLGENDEN KURZ "XANTREX" GENANNT) ZU. XANTR
This pdf was downloaded from
HANDBÜCHERN ODER ANDEREN UNTERLAGEN ENTHALTENEN TECHNISCHEN ODER ANDEREN INFORMATIONEN. (B) ÜBERNIMMT KEINE VERANTWORTUNG ODER HAFTUN
FOLGESCHÄDEN, VERLUSTE, KOSTEN ODER AUSGABEN. DIE NUTZUNG DIESER INFORMATIONEN ERFOLGT AUF ALLEINIGE GEFAHR DES ANWENDERS. (C) WEIST DARAUF
SICHERSTELLUNG DER GENAUIGKEIT DER ÜBERSETZUNG ERGRIFFEN WURDEN, DIE GENAUIGKEIT ABER NICHT GARANTIERT WERDEN KANN. DER VON XANTREX GENEH
Taille d'étape : 1%
Taille d'étape : 0.1V
Taille d'étape : 0.01
Taille d'étape : variable
Taille d'étape : variable
LinkLITE
9 – 35VDC
7mA
9mA
0 – 35VDC
-999 – +999A
20 – 999Ah
-20 – +50°C
±0.3%
±0.4%
MarineSupplyDock.com
paramètre
diamètre de corpse ø 52mm (2.05")
profondeur ø 79mm (3.11")
Dimensions de shunt : ncombrement 45 x 87mm (1.77"x3.43")
(M8 vis) hauteur 17mm (0.67") (base) / 35mm (1.38")
Protection classe
Kit raccordement
a. Mesuré avec le rétroéclairage et le relais alarme éteints.
b. En fonction du shunt sélectionné. Avec un shunt de 500A/50mV délivrés standard (350A
continu), la gamme est limitée à -600 – +600A.
Bedienungsanleitung
Vielen Dank für den Kauf eines LinkLITE Batteriemonitor.
Wichtige Sicherheitshinweise
Bitte lesen Sie sich die Bedienungsanleitung für mehr Informationen über die
richtige und sichere Bedienung des Produkt sorgfältig durch. Bewahren Sie diese
Bedienungsanleitung neben dem Batteriemonitor für den späteren Gebrauch auf.
WARNUNG : Brandgefährdung
Bedienen Sie das Gerät bitte nicht, wenn es nicht von einem qualifizierten
Installateur in Übereinstimmung mit dem Installationsleitfaden installiert
wurde.
WARNUNG :
Der LinkLITE ist nicht zur Verwendung im Zusammenhang mit
Lebenserhaltungssystemen oder sonstigen medizinischen Anlagen oder
Geräten vorgesehen.

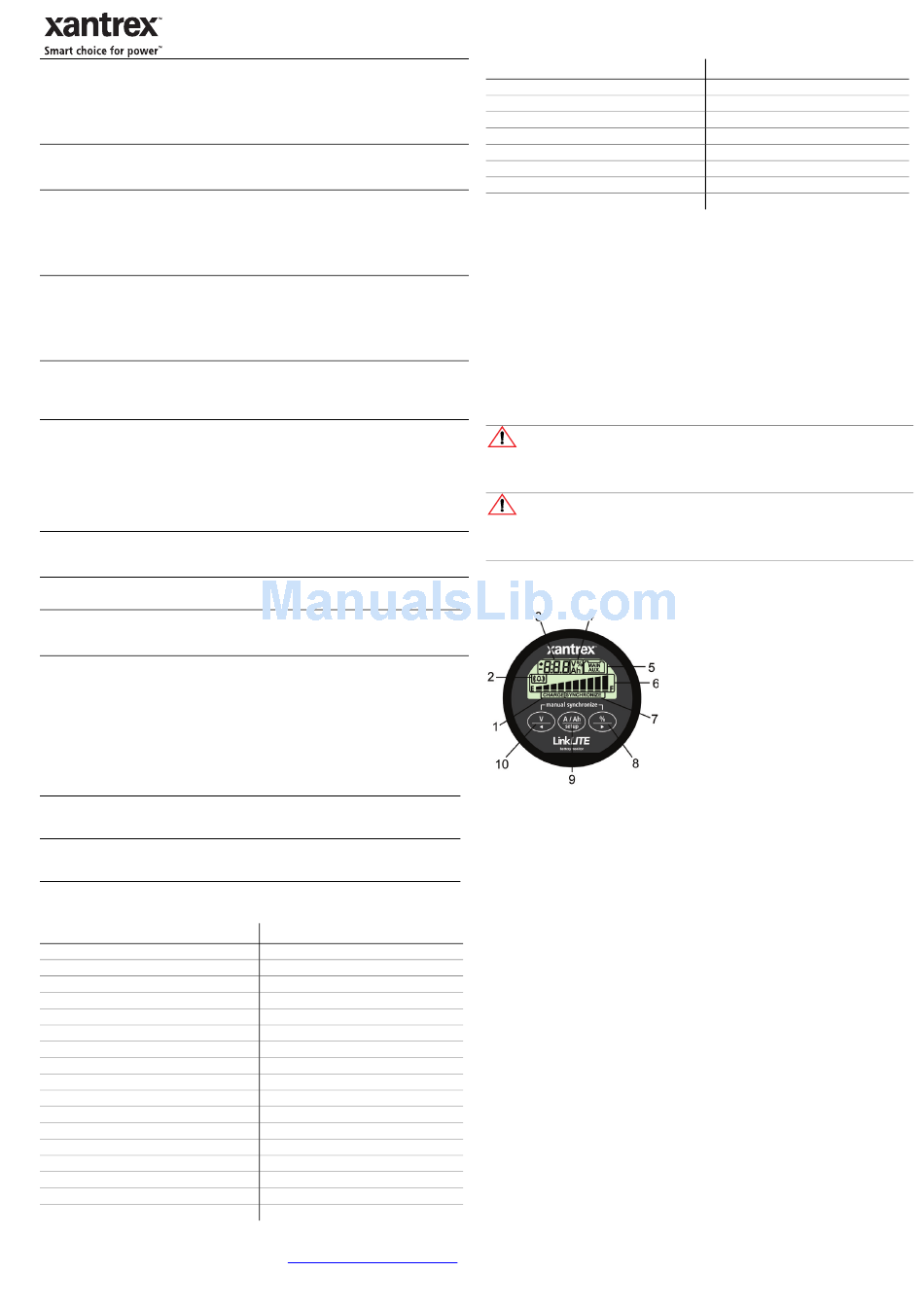

LinkLITE Überblick Display und Steuerungen
Synchronisierung
Zur korrekten Anzeige von Statusinformationen Ihers Batteriemonitors ist eine
regel-mäßige Synchronisierung mit dem Batterie notwendig. Wie bereits in der
Schnellanleitung dargelegt, wird ein Synchroniesierungsschritt ebenfalls vor der
ersten Benutzung des Batteriemonitors benötigt. Während des Betriebs zeigt der
Batteriemonitor automatisch mit der Meldung SYNCHRONIZE an, dass eine
Synchronisierung erforderlich ist.
Ein Synchronisierungsschritt bedeutet nichts weiter als die Durchführung eines
voll-ständigen Ladezyklus Ihres Batterie. Ein Ladezyklus wird dann als
vollständig betrachtet, wenn beide Auto-Sync Parameter F02 und F03 während
mindestens 4 Minuten erfüllt sind. Das ist normalerweise der Fall, wenn das
Ladegerät zum Erhaltungsstufe umschaltet. Durch die Erfüllung dieser
Bedingungen wird der Batterie als voll geladen betrachtet, was durch die
blinkende Meldung FULL im Display angezeigt wird. Daneben wird die Anzeige
des Lade-zustands auf 100% gesetzt und die Ampereanzeige auf 0Ah. Die FULL
Anzeige verschwindet, wenn eine Taste betätigt wird oder wenn wieder ein
Batterie entladung anfangt.
Regelmäßige Synchronisationen sind ebenfalls wichtig für die Lebensdauer der
Batterie. Wenn Sie Vollladezyklen häufig selber durchführen, werden Sie
bemerken, dass der Batteriemonitor nicht mehr so häufig SYNCHRONIZE anzeigt,
da die Batterie bereits immer synchron mit dem Batteriemonitor gehalten wird.
Neben automatischen Synchronisationen, die auf den Auto-Sync-Funktionen
basieren, können Sie den Batteriemonitor auch manuell synchronisieren, wenn
Sie sich sicher sind, dass die Batterie voll aufgeladen ist. Betätigen Sie dazu
gleichzeitig die Tasten < und > für 3 Sekunden. Nach den drei Sekunden
erscheint ein blinkendes FULL auf der Anzeige, so als wenn Sie eine
automatische Synchronisation durchgeführt hätten.
LinkLITE
poids 95grams (0.21 lbs")
poids 145grams (0.32lbs)
IP20 (face-avant seulement IP 65)
854-2021-01 (15m, 50ft)
1. Anzeige "Akkuladung"
2. Anzeige "Alarm aktiviert"
3. Anzeigefeld numerischer Wert
4. Einheiten
5. Anzeige "Main" Batterie oder
"Auxiliary" Batterie
6. Fortschrittsbalken für Ladezustand
7. Anzeige "Synchronisierung"
8. Direkt Wahl numerische Ladezustand
(%) oder Rechtstaste (>)
9. Direkt Wahl Strom (A) / Amperestunden
(Ah) oder Setuptaste
10. Direkt Wahl Spannung (V) "Main" /
"Auxiliary" oder Linkstaste (<)
