AR-B5890 Quick Manual

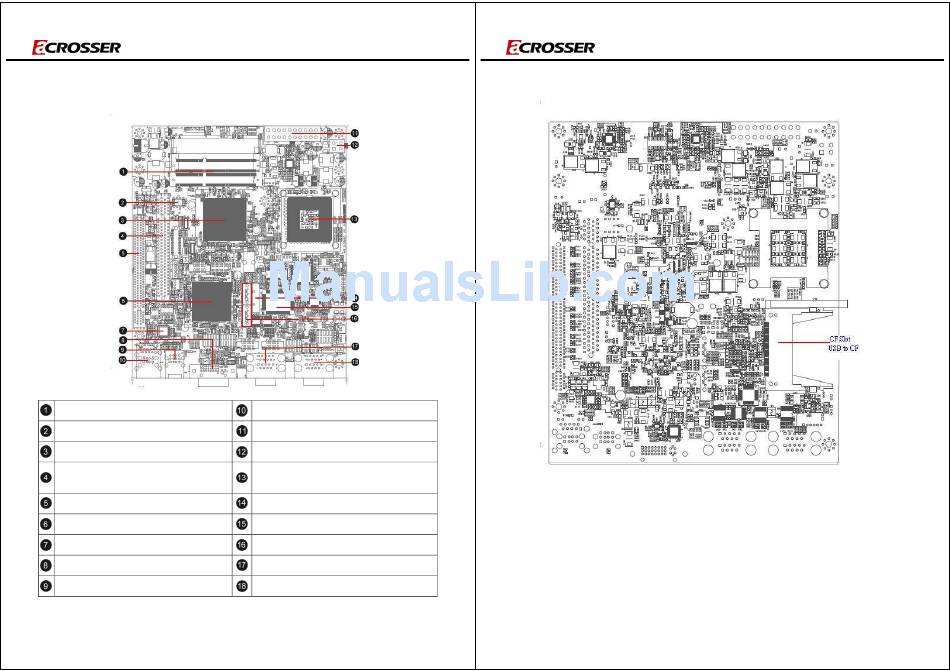

1. Mainboard illustration (Top Side)
DIMM
SO-DIMM Socket for DDR3
BIOS
Serial Peripheral Interface Flash
GMCH
Graphic Memory Control Hub Intel GM45
PCI1
PCI Socket (5V)
PCIE1
PCI Express x16 Socket
ICH9 M
I/O Controller Hub 9 M
LAN Chip
Intel 82574L Gigabit Ethernet
DVI1
DVI-D Connector
CN6
3 USB Connector
AR-B5890 Quick Manual
CN5
2 USB and 1 RJ-45 for LAN
ATX1
Power Connector for System Voltage
ATX2
Power Connector 12V for CPU Voltage
Processor
Socket for Pentium and Celeron mobile on 45nm
Celeron T1700,T1600,585 and 575 on 65nm
BAT1
CR2032 Size Coin Battery
AUDIO CHIP
Realtek ALC662
SATA1 & SATA2
SATA Data Connector
CN7
RS232 Serial Ports (COM1 & COM2)
CN8
RS232 Serial Ports (COM3 & COM4)
1
AR-B5890 Manual Part No: 220010389-G
2. Mainboard illustration (Bottom Side)
AR-B5890 Quick Manual
2
AR-B5890 Manual Part No: 220010389-G
