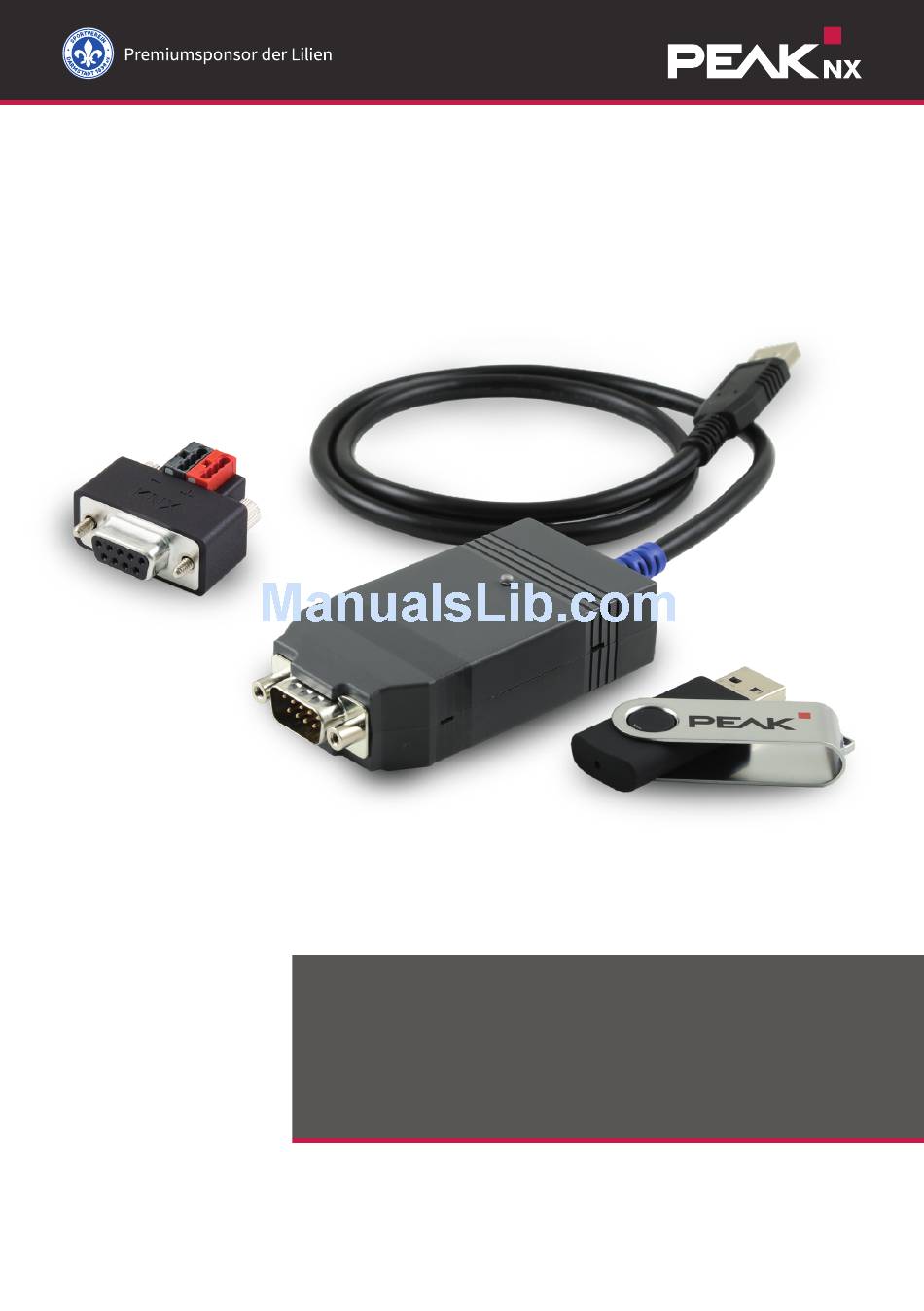

- Page 1 USB-Connector DE Bedienungsanleitung EN User Manual...
-
Page 2: Table Of Contents
Über PEAKnx ........ - Page 3 Abbildung 4: D-Sub-Pin-Belegung ..........12 www.peaknx.com...
- Page 4 DE USB-Connector, Bedienungsanleitung Produkte Dokumentversion Artikelnummern USB-Connector 1.1.2 PNX-005-A17-00001, PNX-005-A17-00002, und Adapter PNX-005-A17-00004, PNX-019-A17-00018, 019-A17-00020 In diesem Dokument erwähnte Produktnamen können Marken oder eingetragene Marken der jeweiligen Eigentümer sein. Diese sind nicht ausdrücklich durch „™“ und „®“ gekennzeichnet. © DOGAWIST Investment GmbH...
-
Page 5: Einleitung
Erweiterter Betriebstemperaturbereich von -40 °C bis 85 °C ■ Schutzart: IP20 1.3 Lieferumfang ■ USB-Connector ■ D-Sub nach KNX-Adapter ■ KNX-WAGO-243-211-Adapter (optional) ■ KNX-WAGO-243-211-Adapter, vergossen (optional) ■ Enthaltene Software (auf USB-Stick verfügbar) ■ Bus-Monitor ■ IP-Router ■ ETS-Setup ■ Bedienungsanleitung (dieses Dokument) www.peaknx.com... -
Page 6: Inbetriebnahme
■ KNX-Bus Verbindung nach KNX-Spezifikation Hinweis: Der USB-Connector unterstützt ausschließlich Windows als Betriebssystem. PEAKnx übernimmt keine Garantie für die problemlose Funktion der Soft- und Hardware in Zusammenhang mit Software von anderen Herstellern. 2.2 Anschließen und trennen der Hardware Hinweis: Es sollte vermieden werden, dass zwei oder mehr Adapter mit dem gleichen KNX- Netzwerk verbunden sind. -
Page 7: Ip-Router
Der Bus-Monitor ist nur kompatibel mit dem USB-Connector von PEAKnx. 2.3.2 IP-Router Die PEAKnx Software IP-Router ermöglicht das einfache Einrichten einer Verbindung zwi- schen KNX-Bus und IP-Netzwerk mit Hilfe des USB-Connectors. Somit kann jeder KNXnet/ IP-Client (z. B. ETS), der den IP-Router verwenden kann, mit einem KNX-Netzwerk kommu- nizieren. -
Page 8: Engineering Tool Software (Ets) Setup
Die Gerätefunktion ist jedoch nur bei angeschlossenem KNX-Bus (nach KNX- Spezifikation) gegeben. 3. Anschluss an den KNX-Bus 3.1 KNX-Anschlussadapter Der Anschlussadapter, mit dem der USB-Connector über den D-Sub-9P-Stecker mit dem KNX- Bus verbunden wird, existiert in vergossener Ausführung oder ohne Kunststoffgehäuse. www.peaknx.com... -
Page 9: Knx-Wago-243-211-Adapter
Die Anzahl der Busteilnehmer wird zum einen durch das verwendete Netzteil, zum anderen durch die Anzahl der freien Adressen des Busses bestimmt. Hinweis: Eine Berechnung seitens der European Installation Bus Association hinsichtlich der maximalen Anzahl von Busteilnehmern unter Beachtung aller Aspekte hat ergeben, dass eine Obergrenze von 64 Teilnehmern gültig ist. www.peaknx.com... -
Page 10: Betrieb
USB-Connector ist verbunden und Treiber geladen. Grün Schnelles Blinken USB-Connector empfängt Daten. Nein USB-Connector ist nicht eingesteckt oder defekt. 5. Technischer Support Sollten Probleme mit Ihrem USB-Connector auftreten, kontaktieren Sie bitte unser PEAKnx Support Team: ■ Mail: support@peaknx.com ■ Tel.: +49-6151-279 1825 6. Technische Daten... - Page 11 Umgebung Betriebstemperatur -40 °C bis 85 °C Temperatur für Transport & Lagerung -40 °C bis 100 °C Relative Luftfeuchte 15 bis 90 %, nicht kondensierend Schutzart IP20 (nach EN 60529, DIN VDE 0470) Richtlinie 2014/30/EU, EN 61000-4-3:2011-04, EN 55011:2017-03 www.peaknx.com...
-
Page 12: Anhang - Maßzeichnung
DE USB-Connector, Bedienungsanleitung Anhang - Maßzeichnung Abbildung 3: Maßzeichnung des USB-Connectors Abbildung 4: D-Sub-Pin-Belegung www.peaknx.com... -
Page 13: Entsorgungshinweis
• gefährliche Stoffe enthalten, die für die Gesundheit und die Umwelt schädlich sind, oder • wertvolle Stoffe enthalten, die der Wiederverwendung zugeführt werden sollen. Daher nicht im Hausmüll entsorgen. Elektro-/Elektronik-Altgeräte können kostenfrei zur umweltgerechten Entsorgung an öffentliche Sammelstellen zurückgegeben werden. www.peaknx.com... - Page 14 DE USB-Connector, Bedienungsanleitung Notizen www.peaknx.com...
-
Page 15: Über Peaknx
Die Experten für Hausautomation bieten auch die dazugehörigen Dienstleistungen – von der Planung des Bauvorhabens über die Beratung bis hin zur Installation und Realisierung durch zertifizierte Partner. Das Ziel von PEAKnx ist es, das alltägliche Leben seiner Kunden komfortabler, sicherer und kostensparender zu machen. Dabei greift das Unternehmen auf die mehr als 20-jährige Erfahrung der PEAK-Firmengruppe zurück. - Page 16 About PEAKnx ........
-
Page 17: List Of Figures
Figure 4: D-Sub-Pin-Assignment ........... 26 www.peaknx.com... - Page 18 EN USB-Connector, User Manual Products Document version Item numbers USB-Connector 1.1.2 PNX-005-A17-00001, PNX-005-A17-00002, and adapter PNX-005-A17-00004, PNX-019-A17-00018, 019-A17-00020 All other product names mentioned in this document may be the trademarks or registered trademarks of their respective companies. They are not explicitly marked by “™”...
-
Page 19: Introduction
Extended operating temperature range from -40 ° C to 85 ° C ■ Protection class: IP20 1.3 Delivery ■ USB-Connector ■ D-Sub-to-KNX-Adapter ■ KNX-WAGO-243-211-Adapter (optional) ■ KNX-WAGO-243-211-Adapter, encapsulated (optional) ■ Included software (available on USB flash drive) ■ Bus-Monitor ■ IP-Router ■ ETS-Setup ■ User Manual (this document) www.peaknx.com... -
Page 20: Start-Up
ETS-Setup, see section 2.3.4 Engineering Tool Software (ETS) Setup. 2.3.1 Bus-Monitor The Bus Monitor from PEAKnx is a software that works in combination with the USB-Connector and provides an overview of the KNX bus. Its tabular structure provides a clear overview of all telegrams sent via the KNX bus. It can be used to log short telegram sequences or long-term recordings over several days. -
Page 21: Ip-Router
The Bus-Monitor is only compatible with the USB-Connector from PEAKnx. 2.3.2 IP-Router The PEAKnx software IP Router makes it easy to set up a connection between the KNX bus and the IP network using the USB-Connector. Therefore, any KNXnet/IP client can use the IP-Router to communicate with the KNX network (for example ETS). -
Page 22: Power Supply
The adapter is supplied as a simple circuit board construction without housing and is suitable for installation in non-visible locations. 3.1.2 KNX-WAGO-243-211-Adapter, encapsulated The KNX connection adapter from the D-Sub-9-Pin to the WAGO-243-211 connector terminal with Figure 2: KNX-WAGO-243-211-Adapter, housing also connects the USB-Connector to the encapsulated www.peaknx.com... -
Page 23: Maximum Bus Length
Connector's status. Color Blink Code Status one-time blink USB-Connector is plugged in, LED-Test Green Slow blinking USB is connected and drivers are loaded Green Fast blinking USB is receiving data USB is not plugged in or out of order www.peaknx.com... -
Page 24: Technical Support
EN USB-Connector, User Manual 5. Technical support If you experience problems with your USB-Connector, please contact our PEAKnx Support Team: ■ Mail: support@peaknx.com ■ Tel.: +49-6151-279 1825 6. Technical data Supply USB-side + 5 V DC KNX-side + 24 V DC Max. - Page 25 EN USB-Connector User Manual Environment Operating temperature -40 °C to 85 °C Temperature for transport and storage -40 °C to 100 °C Relative humidity 15 to 90 %, no condensation Protection class (DIN EN 60529) IP20 2014/30/EU, EN 61000-4-3:2011-04, EN 55011:2017-03 www.peaknx.com...
-
Page 26: Appendix - Dimension Drawings
EN USB-Connector, User Manual Appendix - Dimension drawings Figure 3: Dimensioned drawing of the USB-Connector Figure 4: D-Sub-Pin-Assignment www.peaknx.com... -
Page 27: About Peaknx
The aim of PEAKnx is to make its customers’ everyday life more convenient, safe and economical. Along the way, the company can draw on more than 20 years of experience within the PEAK corporate group. - Page 28 DE USB-Connector, Bedienungsanleitung www.peaknx.com www.peaknx.com...
