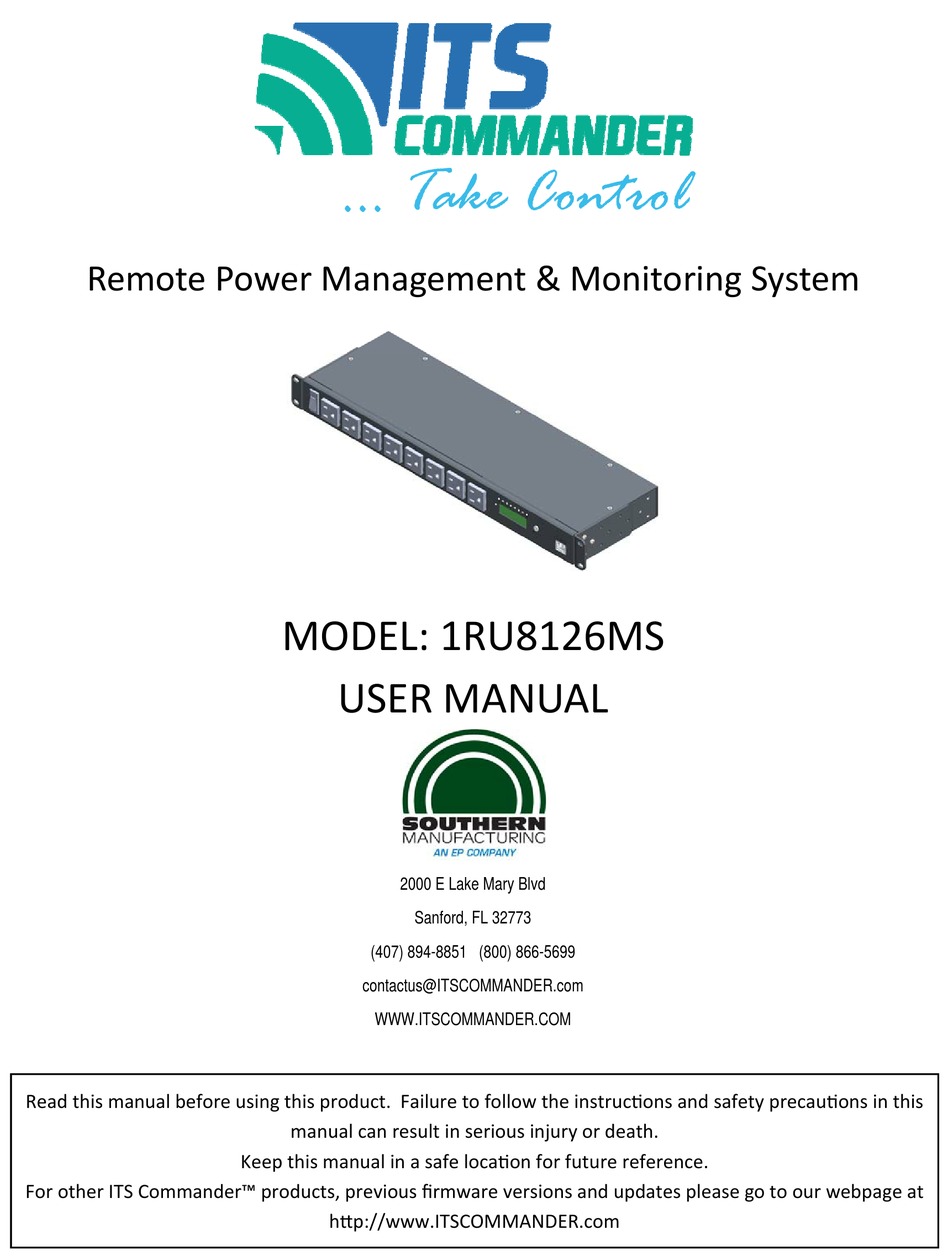

... Take Control
Remote Power Management & Monitoring System
MODEL: 1RU8126MS
USER MANUAL
2000 E Lake Mary Blvd
Sanford, FL 32773
(407) 894-8851 (800) 866-5699
contactus@ITSCOMMANDER.com
WWW.ITSCOMMANDER.COM
Read this manual before using this product.  Failure to follow the instruc ons and safety precau ons in this
manual can result in serious injury or death.
Keep this manual in a safe loca on for future reference.
For other ITS Commander™ products, previous firmware versions and updates please go to our webpage at
h p://www.ITSCOMMANDER.com

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 1RU8126MS and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for ITS Telecom 1RU8126MS

Summary of Contents for ITS Telecom 1RU8126MS

  • Page 1 … Take Control Remote Power Management & Monitoring System  MODEL: 1RU8126MS  USER MANUAL  2000 E Lake Mary Blvd Sanford, FL 32773 (407) 894-8851 (800) 866-5699 contactus@ITSCOMMANDER.com WWW.ITSCOMMANDER.COM Read this manual before using this product.  Failure to follow the instruc ons and safety precau ons in this  manual can result in serious injury or death.  Keep this manual in a safe loca on for future reference.   For other ITS Commander™ products, previous firmware versions and updates please go to our webpage at   h p://www.ITSCOMMANDER.com ...
  • Page 2   All other company names, logos, or trademarks referenced herein are the property of their respec ve owners, and are for  instruc ve, demonstra ve or example purposes only.  No endorsement of the above referenced companies or products by  Earnest Products Inc. dba Southern Manufacturing should be assumed or implied    No part of this document shall be reproduced without explicit wri en   permission from Earnest Products Inc. dba Southern Manufacturing.  Earnest Products Inc. dba Southern Manufacturing, herea er referred to as EP, shall not be held liable for any damage  or injury involving its enclosures and/or its remote power manager and monitoring system if used or operated in any  manner or subject to any condi on inconsistent with its intended purpose, or if installed or operated in an unapproved  manner, or improperly maintained.    Although reasonable efforts have been made to ensure the informa on contained herein is as useful and as accurate  as possible, EP assumes no responsibility for its applica on, usefulness, or completeness.  EP will not be held  responsible or liable under any circumstances for any damages or losses.  Damages or losses include direct, indirect,  special, incidental, or consequen al damages or losses arising from the use of any informa on contained herein or the  use of any products or services referenced.    EP reserves the right to change ITS Commander™ specifica ons, features, warran es, documenta on, pricing, terms  and condi ons at any  me, without no ce.  V2.22  USER MANUAL  ITS COMMANDER™    Model: 1RU8126MS  ...

  • Page 3: Table Of Contents

    Names and No fica ons  ..........    19    Scheduler  ................    19    Unit Log ................    25    Configura on ..............    26    Configura on File ............    26    Security  ................    27    Firmware ................    27  5. Technical Assistance ..............    28  6. Warranty ..................    29  V2.22  USER MANUAL  ITS COMMANDER™    Model: 1RU8126MS  ...

  • Page 4: Introduc On

    Power  panel  and  factory  installed  equipment  are  pre‐wired  and  connected.   Package  The contents of your package are:    (1)   ITS Commander™ Unit    (2)   Adjustable rack moun ng brackets    (1)   Power cord    (1)   Temperature Probe    (1)  Users Manual        MIB, frequently asked ques ons and support provided at  www.ITSCOMMANDER.com    Page 4  V2.22  USER MANUAL  ITS COMMANDER™    Model: 1RU8126MS  ...

  • Page 5: Safety

    SAFETY Read this manual before using this product.  Failure to follow the instruc ons and safety precau ons in this  manual can result in serious injury or death.  Keep this manual in a safe loca on for future reference.   Safety Symbols The following symbols have been placed thought this manual to reduce the risk of serious injury or  death and to ensure the con nued safe opera on of this product.    NOTE  Notes provide addi onal informa on when comple ng a specific task or procedure.   Notes will be designat‐ ed by a check mark inside a circle, the word NOTE and a line beneath which the informa on appears.  CAUTION  Cau on is used to provide safety informa on to prevent damage to the product or connected equipment.   Cau on is designated by a yellow triangle with a black exclama on mark in the center, the word CAUTION  and a line beneath which the informa on appears  Page 5  V2.22  USER MANUAL  ITS COMMANDER™    Model: 1RU8126MS  ...

  • Page 6: Cer Fica Ons

    Cer fica ons and Compliances The ITS Commander™  is designed, tested and manufactured to meet the requirements of the  following na onal safety standards:  FCC  Part 15 Class B  This equipment has been tested and found to comply with the limits of Part 15 of the FCC Rules.   These limits are designed to provide reasonable protec on against harmful interference in a  residen al installa on.  This equipment generates, uses and can radiate radio frequency energy  and, if not installed and used in accordance with the instruc ons, may cause harmful interfer‐ ence to radio communica ons. However, there is no guarantee that interference will not occur  in a par cular installa on.  If this equipment does cause harmful interference to radio or televi‐ sion recep on, which can be determined by turning the equipment off and on, the user is en‐ couraged to try to correct the interference by one or more o f the following measures (1) Reori‐ ent or relocate the receiving antenna (2) Increase the separa on between the equipment and  receiver (3) Connect the equipment into an outlet on a circuit different from that  to which the  receiver is connected (4) Consult the dealer or an experienced radio/TV  technician for help.   NEMA TS 2‐2003 v02.06  Sec ons 2.2.7.3—2.2.7.6 , 2.2.8.4  and  2.2.9  NEMA  This equipment has been tested and found to comply with the NEMA TS 2‐2003 environmental  requirements as are applicable for this device.  The requirements applicable are (1) Opera ng  voltage (2) Opera ng Frequency (3) Temperature and Humidity (4) Ambient Temperature (5)  Humidity (6) Vibra on and (7) Shock.   Page 6  V2.22  USER MANUAL  ITS COMMANDER™    Model: 1RU8126MS  ...

  • Page 7: Specifica Ons

    Specifica ons MODEL 1RU8126MS Voltage Range  89 VAC‐ 135 VAC, 120 VAC (Nominal)    Rated Current  12 Amps  Circuit Breaker  15 Amps  INPUT  Frequency Range  60 hertz  ± 3 Hz  IEC C16,  15A,  250 VAC, 60 Hz  AC Inlet  Power Cord  NEMA 5‐15P to IEC‐C15, 15 A / 125 V  Surge Suppression  20 kA,  L‐G, N‐G   Outlet Quan ty  8  Outlet Type  NEMA 5‐15R, 15A / 125 VAC, 60 Hz  12  Dry Contact Input Quan ty  Dry Contact Input Connector  24 Posi on, Screw less Push‐In terminal, 16‐24 AWG  Relay Quan ty  6  Relay Switching Voltage  250 VAC, 125 VDC Max  Relay Contact Form  SPST‐NO (1 Form A)  OUTPUT  Relay Contact Ra ng (Current) ...

  • Page 8: Features

    REAR DESCRIPTION ITEM ITEM DESCRIPTION Input circuit breaker, 15A   1  Adjustable rack moun ng ears  8  Outlets, 15 A, Labeled A trough H  I/O Expansion Port  2  9  Unit Status indicator, Green  Analog Inputs   3  10  Outlet Status indicator, Green, labeled  Temperature and Humidity Inputs  4  11  A through H  Dry Contact inputs 1‐12  LCD Screen  12  5  Relay contacts 1‐6  Select Bu on  13  6   AC Power In, IEC C14 Inlet  Ethernet Port  14  7  Page 8  V2.22  USER MANUAL  ITS COMMANDER™    Model: 1RU8126MS  ...

  • Page 9: Moun Ng

    1.  Remove retaining screws from unit body   2.  Choose the loca on of the bracket, by aligning the moun ng bracket  holes to the unit body.  3.  Secure using retaining screws  4.  Repeat for the other side.  Bracket Loca on Op ons   Front  Front  Front  Flush  Recessed  Deep Recessed  Rear  Rear  Rear  Recessed  Flush  Deep Recessed  NOTE  Ensure to replace all screws in the moun ng holes.  Empty screw holes should be filled.  5.  Mount in a standard EIA 19” Rack with (4)  #10 screws.  Page 9  V2.22  USER MANUAL  ITS COMMANDER™    Model: 1RU8126MS  ...

  • Page 10: Installa On

    Installa on Stand Alone Configura on  1. Connect an Category 5 (CAT 5) patch cable to the ITS Commander Ethernet port.  A straight‐through or crossover cable may  be used.  2. Connect the other end of the RJ45 patch cable to the user interface (Laptop, PC, etc.).  CAUTION  Stand alone configura on does not provide network  me synchroniza on (NTP). Logging, Scheduling and  No fica on features will not be available  Network Configura on  Network Configura on 2  Network Configura on 1  1.  Connect an RJ45 patch cable to the ITS Commander Ethernet Port.  2.  Connect the other end of the RJ45 Patch cable to the network switch.  3.  User interface may be accessed using a wireless router  or direct connec on to the network.  Page 10  V2.22  USER MANUAL  ITS COMMANDER™    Model: 1RU8126MS  ...

  • Page 11: Set Up

    Set Up CAUTION  Ensure input circuit breaker is in the OFF posi on  before applying power to the unit.  CAUTION  Do not remove the MALE end of the power cord in order to “hardwire” the unit.  Ensure proper safety stand‐ ards are followed by using only  listed or recognized power cords.  Power 1.  Ensure the input circuit breaker is in the OFF posi on before proceeding.  2.  Connect the  IEC‐C13 (FEMALE) end of the power cord to the rear of the unit.  3.  Connect the NEMA 5‐15P (MALE) end of the power cord to the desired power source (receptacle) .  4.  The 15 A circuit breaker, located on the front of the unit, may also serve as an ON / OFF switch.  NOTE  If power or connec vity is lost to the unit, the below message will appear on the summary page.    NOTE  This unit has a safe shutdown feature.  This feature provides a few seconds of back up power within the unit  to safely shut down and send one last “packet” of informa on to the server.  Page 11  V2.22  USER MANUAL  ITS COMMANDER™    Model: 1RU8126MS  ...
  • Page 12 Set Up Outlets 1.  Connect desired equipment to the outlet  posi on using a NEMA 5‐15P Plug.  2.  Outlet labels may be changed in the [Names and No fica ons] tab.  3.  LEDs on the front of the unit labeled A—H indicate the ON / OFF status of each outlet.  An illuminated LED means ON.  OUTLETS  Relays 1.  Connect desired equipment to the relay posi on using  12—22 AWG wire.  2.  Relay labels may be changed in the [Names and No fica ons] tab.  3.  LEDs on the rear of the unit labeled  Relay 1‐6 indicate the OPEN / CLOSED status  of each relay .  An illuminated LED means CLOSED  NOTE  Relay contact ra ng is 10 A max.  Relay switching voltage is 250 VAC / 125 VDC max.   Page 12  V2.22  USER MANUAL  ITS COMMANDER™    Model: 1RU8126MS  ...
  • Page 13 Inputs (Dry Contacts) provide their own voltage.  DO NOT connect live power to Input (Dry Contact)  terminals.  Connec ng live power to Input (Dry Contact) terminals will result in severe damage to the unit.  Input (Dry Contacts) 1.  Ensure the input circuit breaker is in the OFF posi on before proceeding.  2.  Connect the desired switch/equipment terminal to the Input posi on using 16—24 AWG wire.  Do not connect live  power to  the input (dry contact) terminal.  Connec ng live power will result in severe damage to the unit  3.  Input labels may be changed in the [Names and No fica ons] tab.  4.  Alarm status for normally open (NO) and normally closed (NC) contact closures may be changed in the [Names and  No fica ons] tab.    5.  LEDs on the rear of the unit labeled  Input 1‐12 indicate the OPEN / CLOSED status of each input .  An illuminated LED means a  CLOSED  input.    NOTE  The LEDs indica ng input status are not linked to the ALARM status in the [Names and No fica ons] tab.  An  illuminated LED means the contact is closed.  A closed contact may be the normal condi on for that contact.   Illumina on of an Input LED does not indicate an ALARM condi on.  Page 13  V2.22  USER MANUAL  ITS COMMANDER™    Model: 1RU8126MS  ...

  • Page 14: Temperature Probe

    3.  Humidity threshold levels may be changed in the [Names and No fica ons] tab.  NOTE  Please visit www.ITSCOMANDER.com to order a compa ble humidity probe for this unit.  Temperature Probe 1.  Connect the temperature probe to the following pins:    Pin 4—TEMP    Pin 5—GND  2.  Temperature threshold levels may be changed in the [Names and No fica ons] tab.  Analog Input 1.  Connect desired equipment to the analog posi on using  16—30 AWG wire.  2.  Analog threshold levels may be changed in the [Names and No fica ons] tab.  NOTE  Analog inputs have an isolated ground.  Please do not connect chassis ground to this connector.  I / O Expansion Port   The I/O Expansion Port is not implemented in this model.  Page 14  V2.22  USER MANUAL  ITS COMMANDER™    Model: 1RU8126MS  ...
  • Page 15   1. Enter the following URL in the address bar.    h p://192.168.0.50         2. When first accessing the user interface, log in to the unit using the default log in informa on.   User name: admin Password: its   3. To configure the unit, select the [Configura on]   System Enter the desired system values    System name (30 Characters)    System loca on (30 Characters)    System contact (30 Characters)    Temperature Units ( °F / °C)    Time zone    Reset Interval (in seconds)   Page 15  V2.22  USER MANUAL  ITS COMMANDER™    Model: 1RU8126MS  ...
  • Page 16 Incorrect se ngs may cause the unit to lose network connec vity.   If connec vity is lost, hold down the  front panel bu on to restore the unit to its default se ngs.  Network  Enter the desired network and system parameters for the unit.   [Save Configura on] at the bo om of the page to  save changes.   NOTE  Once the default IP address is changed, navigate to the new IP address by entering the following URL in the  address bar of the web browser.    h p://{new IP address}  Email / SMS 1.  Enter the desired Email address in the recipient fields ( 1– 5)   2.  For SMS text messaging use the cellphone carrier SMS gateway for email to SMS.  3.  Enter the SMTP Server  4.  If required by the SMTP server, enter the Username and Password  5.  Select SSL if applicable.  6.  Enter the Port  NOTE  Your SMTP server may not require a user name or password.  NOTE  Contact your cell provider for the correct SMS gateway address.  Page 16  V2.22  USER MANUAL  ITS COMMANDER™    Model: 1RU8126MS  ...
  • Page 17 Set Up SNMP 1.  Enter up to 3 Read and Write Communi es as desired.  2.  Select {No fica ons Enabled} if no fica ons (traps) are desired.  3.  Enter the Receiver IP address  4.  Enter the community name.  NOTE  Please visit www.ITSCOMMANDER.com to download the  MIB for the SNMP traps.  Click Save Configura on to save changes    Page 17  V2.22  USER MANUAL  ITS COMMANDER™    Model: 1RU8126MS  ...

  • Page 18: User Interface Tabs

    Unit Informa on Can be changed in the [Configura on] tab.    Dry Contact Inputs Labels can be changed in the [Names and No fica ons] tab  Alarm status can be changed in the [Names and No fica ons] tab  Dry contact inputs are green when in a non‐Alarm status. Default Alarm  status is a closed contact.    Dry contact inputs will turn red when in an Alarm status as set in the [Names  and No fica ons] tab.  Any state change will be reflected in the [Unit Log] tab.  Power Outlets Labels can be changed in the [Names and No fica ons] tab  Outlets are green when on, they are grey when off    Clicking the [ON] / [OFF] slider, will turn the outlet ON or OFF  The reset bu on momentarily turns the outlet off then back on.    The reset bu on will Flash while rese ng  Default reset interval is 10 seconds, and can be changed in the  [Configura on] tab, in the system sec on  Page 18  V2.22  USER MANUAL  ITS COMMANDER™    Model: 1RU8126MS  ...

  • Page 19: Names And No Fica Ons

    Analog 1 and Analog 2 voltages are displayed when connected  Network  me and date are displayed when configured in a network  System Parameters Displays all system parameters.  Can be changed in the [Configura on] tab  Names and No fica ons Tab The [Names and No fica ons] tab allows the user to provide meaningful names for:     Outlets    Relays    Inputs    Analog Inputs    Power    This tab also allows the user to set the types of no fica on requested (for all), alarm state (inputs only),  and Lower / Upper Limits ( Analog and Environmental inputs).    Email    SNMP  Page 19  V2.22  USER MANUAL  ITS COMMANDER™    Model: 1RU8126MS  ...
  • Page 20 Select Email to receive an email no fica on ( all state changes)  Select SNMP to receive a “trap” no fica on ( all state changes)    Relays Relay Labels can be changed for each outlet (max 30 characters)  Select Email to receive an email no fica on ( all state changes)  Select SNMP to receive a “trap” no fica on ( all state changes)  Inputs Input Labels can be changed for each outlet (max 30 characters)  Select the Alarm State of Closed or Open      ‐ Closed (Alarm status is when the contact is closed)    ‐ Open ( Alarm status is when the contact is open)  Re‐No fica on Interval can be set if re‐no fica on is desired a er  the original alarm no fica on was sent.  Select Email to receive an email no fica on ( Alarm Status)  Select SNMP to receive a “trap” no fica on ( all state changes)  Page 20  V2.22  USER MANUAL  ITS COMMANDER™    Model: 1RU8126MS  ...
  • Page 21 Names and No fica ons Tab (con nued) Analog Inputs Analog Input Labels can be changed for each outlet (max 30  characters)  Set Lower and Upper threshold limits  Select Email to receive an email no fica on ( threshold limits)  Select SNMP to receive a “trap” no fica on ( threshold limits)  Enter the desired voltage hysteresis (default 1 volt)  Environmental Set Lower and Upper threshold limits  Temperature units may be changed in the [configura on] tab.  Select Email to receive an email no fica on ( threshold limits)  Select SNMP to receive a “trap” no fica on ( threshold limits)    Power Select Email to receive an email no fica on on Power up or down  Select SNMP to receive a “trap” no fica on   Click Submit to save changes  Page 21  V2.22  USER MANUAL  ITS COMMANDER™    Model: 1RU8126MS  ...
  • Page 22 Daily Recurring NAME:       Event  label can be changed (max 30 characters)  TIME:        Time for the desired event  STARTING:    Date for the first occurrence of the desired event  PORT :      Outlet / Relay to be affected  ACTION:     Ac on taken during the event  RECUR:      Every [ #  ] days, forever or for a specified # of  mes required  NEXT:       Lets the user know (a er changes have been saved) when the next scheduled ac on is to take place for        that event  Page 22  V2.22  USER MANUAL  ITS COMMANDER™    Model: 1RU8126MS  ...
  • Page 23 Lets the user know (a er changes have been saved) when the next scheduled ac on is to take place for        that event  Weekly Pa ern NAME:       Event  label can be changed (max 30 characters)  TIME:        Time for the desired event  ON:      Days of the week when the event is to occur  OUTLET / RELAY :   Outlet / Relay to affected  ACTION:     Ac on taken during the event  NEXT:       Lets the user know (a er changes have been saved) when the next scheduled ac on is to take place for        that event  Page 23  V2.22  USER MANUAL  ITS COMMANDER™    Model: 1RU8126MS  ...
  • Page 24 TIME:        Time for the desired event  ON:      Days of the month when the event is to occur (mul ple may be separated by a coma)  OUTLET / RELAY :   Outlet / Relay to affected  ACTION:     Ac on taken during the event  MONTHS:    Select months in which the event is to occur  NEXT:       Lets the user know (a er changes have been saved) when the next scheduled ac on is to take place for        that event  NOTE  Ensure to click SAVE a er making the desired changes.  NOTE  The first screen always shows the first 10 events, to see more events click NEXT at the bo om of the page.  NOTE  Up to 100 events may be scheduled  Page 24  V2.22  USER MANUAL  ITS COMMANDER™    Model: 1RU8126MS  ...

  • Page 25: Unit Log

    User Interface Tabs Unit Log The [Unit Log] tab allows the user to view, download and set the interval for system status log.    Select a records start date and click {Retrieve Log}, the first 10 log entries are displayed.  Click {NEXT} to  navigate trough further entries.  To download the log file.  Select the records start and stop date.   NOTE  An asterisk * indicates a change in the status since the last event recording.  NOTE  The unit is able to save thousands of records.  When the unit reaches the end of the allocated log memory,  the oldest record will be over wri en.   Download the log periodically in order to avoid losing data.  Page 25  V2.22  USER MANUAL  ITS COMMANDER™    Model: 1RU8126MS  ...

  • Page 26: Scheduler

    Items covered in the configura on file:    Schedule    Names and No fica ons  To download a configura on file  1.  Click {Download Configura on}  2.  File will automa cally download  3.  Move file to desired loca on  NOTE  Different internet browsers require permissions to download this type of file.  Contact your systems  administrator for assistance in downloading the configura on file.  To upload a configura on file  1.  Click {Choose File}  2.  Navigate to the configura on file desired  3.  Click {Upload Configura on}  4.  Configura on is not loaded into the unit  Page 26  V2.22  USER MANUAL  ITS COMMANDER™    Model: 1RU8126MS  ...

  • Page 27: Security

    User Interface Tabs Security The [Security ] tab allows the user to change the password assigned to the unit  To change the password:  1.  Enter the old password (Default: its)  2.  Enter the new password  3.  Click {Change Password} to enact changes.  Firmware The [Firmware] tab allows the user to change the download firmware updates.  Please visit  www.ITSCOMMANDER.com to download firmware updates for this unit.  To download a firmware update:  1.  Click {Choose File}  2.  Navigate to the downloaded firmware file  3.  Click {Upload}  4.  Once the file has uploaded, verify that the new firmware version appears as a Staged firmware  version, to un‐do the staging simply click {unstage}  5.  Click {Reset} to apply the new firmware  NOTE  Please visit www.ITSCOMMANDER.com for firmware updates  Page 27  V2.22  USER MANUAL  ITS COMMANDER™    Model: 1RU8126MS  ...

  • Page 28: Technical Assistance

    Technical Assistance NOTE  Please visit www.ITSCOMMANDER.com for Q & A and Technical Assistance.  You may also email us at  contactus@ITSCOMMANDER.com or phone us at (800) 866‐5699  Page 28  V2.22  USER MANUAL  ITS COMMANDER™    Model: 1RU8126MS  ...

  • Page 29: Warranty

    PRODUCT AND IS IN LIEU OF ALL OTHERS, EXPRESSED OR IMPLIED, INCLUDING ANY WARRANTY OR OF MERCHANTABILITY AND WARRANTY OF FITNESS FOR A PARTICULAR PURPOSE AND IN NO EVENT IS EARNEST PRODUCTS, INC. RESPONSIBLE FOR ANY CONSEQUENTIAL DAMAGES OF ANY NATURE WHATSOEVER. V2.22  ITS COMMANDER™    Model: 1RU8126MS  ...
