WS2812 PIXEL CONTROLLER
Bedienungsanleitung
rev. 1 – 23.03.2017
User´s Manual
rev. 1 – 23.03.2017

Advertisement

loading
Need help?

Need help?

Do you have a question about the WS2812 and is the answer not in the manual?

Questions and answers

Related Manuals for MBNLED WS2812

Summary of Contents for MBNLED WS2812

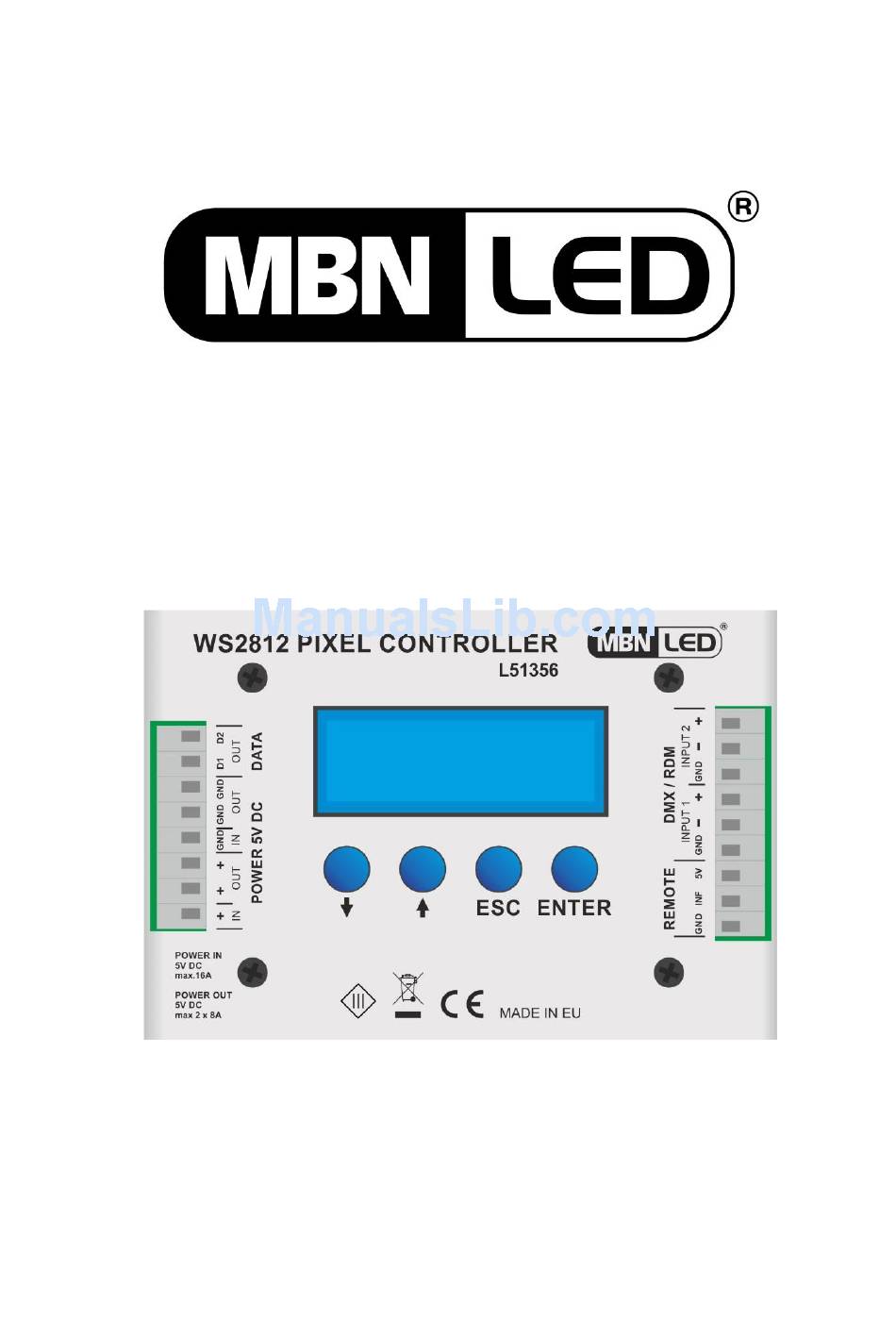

  • Page 1 WS2812 PIXEL CONTROLLER Bedienungsanleitung rev. 1 – 23.03.2017 User´s Manual rev. 1 – 23.03.2017...

  • Page 2: Vor Inbetriebnahme

    ，Vor Inbetriebnahme beachten!， Vielen Dank, dass Sie sich für den MBNLED WS2812 PIXEL CONTROLLER entschieden haben. Bitte lesen Sie diese Anleitung vor der Installation und Inbetriebnahme sorgfältig durch. Falls das Gerät beim Transport beschädigt wurde, benachrichtigen Sie bitte sofort ihren Händler. Bitte unternehmen Sie nichts, bevor Sie ihren Händler kontaktiert haben.

  • Page 3: Bestimmungsgemäßer Gebrauch

    Bedienungsanleitung / Users manual ，Bestimmungsgemäßer Gebrauch ， Der MBNLED WS2812 PIXEL CONTROLLER ist zur Steuerung von Digitalen Flex Strips mit WS2812 bzw. SK6822 LED-Chips ausgelegt. Bis zu 4000 Pixel (2000 pro Datenleitung) können mittels DMX oder mit den eingebauten Programmen angesteuert werden.

  • Page 4: Eingänge Und Ausgänge

    Die Spannungsversorgung beträgt 5 VDC mit max. 16A. Anschluß von WS2812 und SK6822 LEDs: Bitte beachten Sie, daß nur LED-Chips WS2812 sowie SK6822 angesteuert werden können. Max. Ausgangsleistung beträgt 2x 8A. Bei einer notwendigen höheren Leistung, müssen die Strips mit separaten Netzteilen gespeist werden.
  • Page 5 Bedienungsanleitung / Users manual DMX: Der Controller kann über Standard DMX-512 Signal gesteuert werden. Sobald die Einstellung 1024Ch gewählt wird ist es möglich bis zu 341 einzelne Pixel anszusteuern (2x 512 Kanäle / 3 Farben = 341 Pixel). Verbinden Sie die DMX-Steuerung mit dem DMX-Eingang des Controllers. Nach erfolgreicher Anbindung wird der Controller über das DMX-Signal gesteuert.
  • Page 6 Bedienungsanleitung / Users manual Durch Drücken der AUFWÄRTS/ABWÄRTS-Taste erscheinen auf der rechten Seite des Displays verschiedene Menüpunkte.  SETUP   MANUAL  SINGLE  TIMEPRG SETUP Im SETUP Menü können Sie verschiedene Einstellungen verändern sowie den LED-Typ ändern Im DMX Modus empfängt der Controller DMX-Signale und steuert die LEDs, entsprechend den ausgewählten Einstellungen.
  • Page 7 Bedienungsanleitung / Users manual ，SETUP – MENU， Im SETUP-Menu stehen nachfolgende Einstellungen zur Verfügung. LED PIXEL LED TYPE LED NUMMER AUFLÖSUNG AUSGANG REIHE DMX PERSONALITY WHITE - 1ch RGB - 3ch RGBx2 – 6ch PIXEL – 1024ch EFFECT1 – 1ch EFFECT12 –...
  • Page 8 Bedienungsanleitung / Users manual ，SETUP – LED PIXEL – LED TYPE， Mit den AUFWÄRTS/ABWÄRTS-Tasten können Sie den richtigen LED-Typ auswählen. Mit der ENTER- Taste wird die hervorgehobene Auswahl gespeichert und das Menü verlassen. Mit der ESC-Taste können Sie das Menü verlassen, ohne Änderungen zu speichern. ，SETUP –...
  • Page 9 Bedienungsanleitung / Users manual ，SETUP – LED PIXEL – AUFLÖSUNG， Im AUFLÖSUNG-Menü kann angegeben werden, aus wievielen LEDs ein Pixel besteht. Es können Werte zwischen 1 und 100 eingestellt werden. ，SETUP – LED PIXEL – AUSG ANG REIHE， Im AUSGANG REIHE-Menü wird eingestellt, wie das Zusammenspiel zwischen den beiden Digitalausgängen abläuft.
  • Page 10 Bedienungsanleitung / Users manual ，SETUP - DMX PERSONALITY， Im DMX PERSONALITY-Menu können verschiedene Einstellungen gewählt werden, wie der angeschlossene Digital Strip auf DMX-Ansteuerung reagiert. WHITE -1ch: Ein DMX-Kanal steuert alle Pixel zusammen. Dieser DMX-Kanal fungiert als Helligkeitsangabe von 0 bis 255. Alle Pixel leuchten RGB-Weiß RGB –...
  • Page 11 Bedienungsanleitung / Users manual GROUND COLOUR RED, GREEN, BLUE Farbe der Pixel, solange sich an jeweiliger Stelle kein Effekt befindet. EFFECT COLOUR RED, GREEN, BLUE Farbe mit der der Effekt durchläuft. Falls alle Werte 0 sind, werden zufällige Farben erzeugt. PROGRAM 0…9: STOP...
  • Page 12 Bedienungsanleitung / Users manual MASTER Master Helligkeit für alle Pixel ，SETUP - DATUM-ZEIT –DATUM-ZEIT EINSTELLUNG， Im DATUM-ZEIT EINSTELL-Menu kann das aktuelle Datum und Uhrzeit festgelegt werden. Diese werden für den TIMERPRG-Modus benötigt. Mit den ABWÄRTS/AUFWÄRTS-Tasten wird Tag, Monat, Jahr, Stunde, Minute, Sekunde ausgewählt. Der angewählte Parameter wird invers dargestellt.
  • Page 13 Bedienungsanleitung / Users manual Falls Sie einen vorhandenen Schritt editieren möchten, markieren Sie ihn zuerst und drücken ENTER-Taste. Am Ende der Zeile erscheint EDIT und DEL. Wenn Sie ENTER-Taste drücken und EDIT invertiert ist, können Sie die Parameter ändern. Falls Sie mit der ABWÄRTS/AUFWÄRTS-Taste DEL invertieren und ENTER-Taste drücken, wird der ausgewählte Schritt gelöscht.
  • Page 14 Bedienungsanleitung / Users manual ，SETUP – INFORMATIONEN， Generelle Informationen:  Software-Version  Software-Datum  Hardware-Version ，DMX， Sobald im Hauptmenu DMX gewählt und bestätigt wird, erfolgt die Kontrolle über DMX-Signal. Solange kein DMX-Signal anliegt blinkt die Startadresse. Die aktuellen Einstellungen, wie Pixelanzahl, Steuerart etc.
  • Page 15 Im Display wird das aktuelle Programm angezeigt sowie die Startzeit des nächsten Programmes. ，FERNBEDIENUNG， Sobald Sie an den PIXEL CONTROLLER eine MBNLED IR Fernbedienung anschließen, haben Sie die die Möglichkeit einige Parameter direkt über die Fernbedienung auszuwählen. MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
  • Page 16 Bedienungsanleitung / Users manual ，ABMESSUNGEN， 03.17 Technische Änderungen vorbehalten MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
  • Page 17 5. Suitability of mounting must be checked at finished product. ，Contractual Use， The MBNLED WS2812 PIXEL CONTROLLER is designed to control Digital Flex Strips with WS2812 or SK6822 LED-Chips. Up to 4000 pixel (2000 per Data line) can be controlled by DMX or with the build in programs.
  • Page 18 Bedienungsanleitung / Users manual Because of two data lines, you can control very long line with DMX-512-signal. By choosing of different configurations – 2 lines continuously, copied or mirrored – as well as MONO, RGB or single pixel control, you have various possibility of usage.

  • Page 19: Inputs And Outputs

    Power supply The power supply is 5 VDC with max. 16 A. Connecting of WS2812 and SK6822 LEDs: Please be advised, that only WS6812 and SK6822 can be controlled. Max output load is 2x 8A. If a higher load is needed, than the strips must be connected to a seperate power supply. If a strip will be powered with different power supplies, the strips must be separated.
  • Page 20 Bedienungsanleitung / Users manual DMX: Controller can be controlled by a standard DMX-512 signal. As soon as the setup 1024Ch is chosen, it is possible to control up to 341 pixels separately (2x 512 Channels / 3 colours = 341 pixel). Connect the DMX- controller with the DMX-input of Pixel Controller.
  • Page 21 Bedienungsanleitung / Users manual ，MENU， By pressing UP/DOWN-button, you will see different menus on right side of the display.  SETUP   MANUAL  SINGLE  TIMEPRG SETUP In SETUP menu you can change different settings as well as change the LED type. In DMX mode the controller receives DMX-signals and cotrols the LED, according tot he chosen setting.
  • Page 22 Bedienungsanleitung / Users manual ，SETUP – MENU， In SETUP-menu you have possibility to enter following settings. LED PIXEL LED TYPE LED COUNT RESOLUTION OUTPUT ORDER DMX PERSONALITY WHITE - 1ch RGB - 3ch RGBx2 – 6ch PIXEL – 1024ch EFFECT1 – 1ch EFFECT12 –...
  • Page 23 Bedienungsanleitung / Users manual ，SETUP – LED PIXEL – LED TYPE， With the UP/DOWN-buttons you can chose the desired LED-type. With ENTER-button the highlighted value will be saved and the menu will be left. With ESC-button you can leave the menu without saving any changes. ，SETUP –...
  • Page 24 Bedienungsanleitung / Users manual ，SETUP – LED PIXEL – RESOLUTION， In RESOLUTION-menu you can chose how many LEDs are one pixel. You can enter values between 1 and 100. ，SETUP – LED PIXEL – OUTPUT ORDER， In PIXEL ORDER-menu you can chose, how the both digital outputs work together. CONTINUAL: If at both outputs are digital strips connected, than they will be used as one long line.
  • Page 25 Bedienungsanleitung / Users manual ，SETUP - DMX PERSONALITY， In DMX PERSONALITY-menu you can chose different setting, which defines how the strip act depending on DMX-signal. WHITE -1ch: One DMX-channel control all pixel in same way. This DMX-channel works as brightness value from 0 to 255.
  • Page 26 Bedienungsanleitung / Users manual GROUND COLOUR RED, GREEN, BLUE Colour of the pixel, if no effect is on that position. EFFECT COLOUR RED, GREEN, BLUE Colour of the pixel, when the effect is running. If all values are 0, than random colours will be used. PROGRAM 0…9: STOP...
  • Page 27 Bedienungsanleitung / Users manual MASTER Master brightness for all pixel ，SETUP - DATE-TIME – SET DATE-TIME， In DATE-TIME-menu you can change the current date and time. This setting is needed for TIMERPRG- mode. With the UP/DOWN-buttons you can chose day, month, year, hour, minute or second. The chosen parameter will be displayed inverted.
  • Page 28 Bedienungsanleitung / Users manual ，SETUP – CUSTOMIZE - LANGUAGE ， Possibility to change the language. The inverted language is the current language. ，SETUP – CUSTOMIZE – DISPLAY BACKLIGHT， It is possible to turn off the display after selected time. ，SETUP – CUSTOMIZE – FACTORY DEFAULT，...
  • Page 29 Bedienungsanleitung / Users manual ，SETUP – INFORMATION， Informations relating to software version and date as well as hardware version. ，DMX， As soon as in main menu DMX has been chosen, the Pixel Controller can be controlled by DMX-signal. As long as no DMX-signal is existing, the start address will blink. The current values for connected LEDs, output order etc.
  • Page 30 The display shows the current program and starting time of next program. ，REMOTE CONTROL， As soon as you connect a MBNLED IR remote control to the PIXEL CONTROLLER, you will have the possibility to choose some parameters directly by the remote control. MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
  • Page 31 Bedienungsanleitung / Users manual ，DIMENSIONS， 03.17 Technical amendments reserved MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
