EDIFIER M1370 User Manual

Manual Edition 1.0, Oct. 2011
IB-200-M13700-00
M1370
Multimedia Speaker
Edifier International Ltd.,
Suite 1610
16th Floor, Tower II,
Lippo Centre,
89 Queensway
Hong Kong
Tel: +852 2522 6989
Fax: +852 2522 1989
www.edifier-international.com
2011 Edifier International Limited. All rights reserved.
Printed in China
NOTICE:
For the need of technical improvement and system upgrade,information contained herein may be subject to change
from time to time without prior notice.
Products of Edifier will be customized for different applications. Pictures and illustrations shown on this manual may
be slightly different from actual product. If any difference is found, the actual product prevails.
User manual | Manuel d'utilisateur | Manual de usuario | Bedienungsanleitung | Manuale dell'utente

Important safety instruction

Unpack the Box
WARNING: To reduce the risk of fire or electric shock, do not expose this apparatus to rain or moisture.
Thank you for purchasing this Edifier product. For generations, Edifier tries to provide powered speaker products to satisfy the need of our end Box content:
customers, even the most demanding ones. This product can add to your home entertainment, personal computer, and mini home theater great
sound performance. Please read this manual carefully to obtain the best of this system.
The lightning flash with arrowhead inside To prevent the risk of electric shock, do not The exclamation point inside the triangle
thetriangle, is intended to alert the user remove cover (or back). No user-serviceable is intended to alert the user to the presence
to the presence of un-insulated dangerous Parts inside. Refer servicing to qualified of important operating and maintenance
voltage within the product's enclosure Service personnel only. (servicing) instructions in the literature
that may be of a sufficient magnitude to accompanying the product.
constitute a risk of electric shock to persons.
1. Read these instructions. 2. Keep these instructions.
3. Heed all warnings. 4. Follow all instructions.
5. Do not use this apparatus near water. 6. Clean only with dry cloth.
7. Do not block any ventilation openings. Install in accordance with the manufacturer's instructions.
8. Do not install near any heat sources such as radiators, heat registers, stoves, or other apparatus (including amplifiers) that produce heat.
9. Do not defeat the safety purpose of the polarized or grounding-type plug. A polarized plug has two blades with one wider than the other.
A grounding type plug has two blades and a third grounding prong. The wide blade or the third prong are provided for your safety. If the
Satellite speaker
provided plug does not fit into your outlet, consult an electrician for replacement of the obsolete outlet.
10. Protect the power cord from being walked on or pinched particularly at plugs, convenience receptacles, and the point where they exit from
the apparatus.
11. Only use attachments/accessories specified by the manufacturer.
12. Unplug this apparatus during lightning storms or when unused for long periods of time. Subwoofer
13. Refer all servicing to qualified service personnel. Servicing is required when the apparatus has been damaged in any way, such as
power-supply cord or plug is damaged, liquid has been spilled or objects have fallen into the apparatus, the apparatus has been exposed
to rain or moisture, does not operate normally, or has been dropped.
14. The MAINS plug or an appliance coupler is used as the disconnect device, the disconnect device shall remain readily operable
Use only with the cart, stand, tripod, bracket, or table specified by the manufacturer, or sold with the apparatus. When a cart is used, use Satellite speaker
caution when moving the cart/apparatus combination to avoid injury from tip-over.
Correct Disposal of this product. This marking indicates that this product should not be disposed with other household wastes throughout M1370
Multimedia Speaker
the EU. To prevent possible harm to the environment or human health from uncontrolled waste disposal, recycle it responsibly to promote
the sustainable reuse of material resources. To return your used device, please use the return and collection systems or contact the retailer
where the product was purchased. They can take this product for environmental safe recycling.
3.5mm stereo audio connecting cable
This equipment is a Class II or double insulated electrical appliance. It has been designed in such a way that it does not require a safety User manual | Manuel d'utilisateur | Manual de usuario | Bedienungsanleitung | Manuale dell'utente
User manual
connection to electrical earth.
1 2
English English
Illustration

Connectivity

1. Master volume control
2. Bass knob
1
3. Line in
2 4. Power indicator
3 5. Speaker out
4
6. Power switch
5
7. Power cord
6
7
Right satellite Left satellite
To A.C. power
1. Connect the satellites:
Connect the satellite speaker cable, to the "SPEAKER OUT" port on the subwoofer back panel;
2. Connect to audio source:
Connect the audio source and the speaker system with the included 3.5mm to 3.5mm audio connecting cable
3. Connect the power:
Connect the power plug into the wall outlet, turn the speaker on at the main On/Off switch on the back panel.
4. Adjustment
Adjust the master volume and bass trimmer located on the back of the subwoofer to a comfortable level.
3 4
English English

Specifications

Troubleshooting

Not all speakers function:
Power output: R/L: RMS 8W × 2 (THD + N=10%, f0=1KHz) Please first check if the speaker wires are connected securely; then check if the Line-in connectors are reversed;
check also if the audio source is at fault.
SW: RMS 12W (THD + N=10%, f0=80Hz)
Signal to noise ration: ≥85dBA One satellite speaker does not function when playing CD from computer:
This kind of phenomena is prone to happen on new computer systems that one satellite does not function when
Distortion: ≤0.5%
playing CD, but system works fine when playing WAV formatted files. This is mainly due to the fault connection of
Frequency response: R/L: 200Hz ~ 20kHz SW: 30Hz ~ 130Hz
CD-ROM and sound card, that one channel of signal is shorted to the ground. Please refer to the manual of
CD-ROM and sound card to adjust the wire connection.
Input sensitivity: R/L: 450mV ± 50mV SW: 60 mV ± 20mV
Input type: 3.5mm stereo audio input
System does not work at all:
1. Please check if power is connected, and if the wall outlet is switched on.
Adjustment: Master volume knob, Bass knob
2. Please check if the master volume is turned to minimum
Bass unit: 5 inch (131mm), Magnetically Shielded, 5Ω
3. Please check if the audio input cable is connected correctly
Tweeter unit: 2¾ inch (73mm), Magnetically Shielded, 4Ω 4. Please check if there is signal from audio source
Dimension: Subwoofer: 164mm × 192mm × 278mm( W×H×D)
Noise coming from speakers:
Amplifier circuitry of this product generates little noise, while the background noise of some VCD/DVD player or
Satellite: 90mm × 158mm ×100mm (W×H×D)
computer sound card are too high. Please keep the system in active mode and remove the audio source, if no
Net weight: Approx. 4.1kg
sound can be heard at 1 meter away from the system, then there is no problem with this product.
Gross weight: Approx. 4.83kg
Magnetic interference:
This system is complete magnetically shielded, and can be placed near TV or monitor. But since magnet of the
subwoofer driver is large, some magnetism leakage is inevitable when the system is too close to the monitor, and
it is recommended to keep a 1 meter distance between the speaker system and monitor or TV set.
If you have any further questions or concerns regarding Edifier Products:
Please visit our website at: www.edifier.com, or email Edifier Support for further assistance at: main@edifier.com,
If you prefer, you may contact us by phone, Toll Free: 1-877-EDIFIER (334-3437).
5 6
English English
Consignes de securite importantes Déballer la boîte
AVERTISSEMENT: Afin de diminuer les risques d'incendies ou de chocs électriques, ne pas exposer cet appareil à la pluie ou Contenu de l'emballage:
à l'humidité.
Merci d'avoir acheté le produit Edifier . Depuis des générations, Edifier essaie de fournir des haut-parleurs puissants afin de satisfaire le besoin de
nos clients finaux même les plus exigeants. Ce produit peut ajouter à votre divertissement de maison, à votre ordinateur et à un mini home cinéma
une grande performance de son. Veuillez lire soigneusement ce manuel afin d'obtenir le meilleur de votre appareil.
Risque d'électrocution
ne pas ouvrir
Le symbole d'éclair avec une flèche à l'intérieur Afin de prévenir les risque de chocs électriques, Le point d'exclamation à l'intérieur d'un triangle
d'un triangle équilatéral informe l'utilisateur de ne pas retirer le couvercle (ou l'arrière). Aucun équilatéral informe l'utilisateur de la présence,
la présence d'une tension non isolée et élément n'est réparable par l'utilisateur. dans ce manuel qui accompagne l'appareil,
dangereuse dans l'enceinte de l'appareil. Cette Veuillez contacter un personnel qualifié pour d'instructions de maintenance (réparation) et
dernière peut être de magnitude suffisante pour les réparations. d'instructions de fonctionnement importantes.
constituer un risque d'électrocution.
1. Lire ces notices 2. Conserver ces notices
3. Attention à tous les avertissements 4. Suivre toutes les instructions
5. Ne pas utiliser cet appareil à proximité d'eau 6. Ne nettoyer qu'avec un chiffon doux.
7. Ne pas obstruer les orifices de ventilation. Installer conformément aux instructions du fabricant.
8. Ne pas installer près de sources de chaleur tels des radiateurs, de bouches d'air chaud, des fours, ou autres appareils (y compris des amplificateurs)
générant de la chaleur. Haut-parleur Satellite
9. Ne pas contrevenir aux mesures de sécurité de la prise polarisée ou de type de mise à la terre. Une prise polarisée a deux barrettes avec une plus
large que l'autre Une prise de type de mise à la terre a deux barrettes et une troisième fiche de terre. La barrette large ou la troisième fiche sont
fournies pour votre sécurité. Si la fiche fournie ne correspond pas à votre prise, contacter un électricien pour remplacer la prise obsolète.
10. Protégez le cordon d'alimentation pour ne pas être piétiné ou pincé en particulier aux prises de courant de proximité et au point de sortie de l'appareil.
11. N'utiliser que les fixations/accessoires stipulés par le fabricant. Caisson des basses
12. Débrancher cet appareil lors d'orages ou lorsqu'inutilisé pendant de longues périodes.
13. Confier la réparation à un personnel technique agréé. La réparation est nécessaire lors de tout endommagement de l'appareil, tel les dégâts au
cordon d'alimentation ou à la prise, un liquide a été versé ou des objets sont tombés sur l'appareil, ce dernier a été exposé à la pluie ou l'humidité,
ne fonctionne pas normalement ou est tombé.
14. Lors de l'utilisation d'une prise au RESEAU ELECTRIQUE ou d'un coupleur comme dispositif de déconnexion ; ce dernier sera maintenu opérationnel.
Haut-parleur Satellite
N'utiliser qu'avec le panier, le support, le trépied, le crochet ou la table stipulés par le fabricant ou vendus avec l'appareil. Faire attention
lors du déplacement d'un panier / appareil combiné afin d'éviter des blessures en cas de renversement si un panier est utilisé.
M1370
Multimedia Speaker
Élimination correcte de ce produit. Ce symbole avise qu'en Europe, ce produit ne doit pas être éliminé avec les autres déchets ménagers.
Recyclez-le de manière responsable pour promouvoir la réutilisation durable des ressources matérielles et éviter tout risque pour
l'environnement ou la santé résultant d'une élimination non contrôlée des déchets. Pour retourner le produit usagé, utilisez les points de
retour et de collecte ou contactez le vendeur du produit qui peut prendre en charge ce produit pour un recyclage respectueux de
l'environnement. Câble de raccordement audio 3,5 mm à 3,5 mm
User manual | Manuel d'utilisateur | Manual de usuario | Bedienungsanleitung | Manuale dell'utente
Il s'agit d'un produit de Classe II ou appareil électrique à double isolation conçu de sorte à ne nécessiter aucun raccordement sécurisé Manuel de Utilisateu
à la masse électrique.
7 8
Français Français
Illustration Connectivité
1. Commande du volume principal
2. Bouton Basses
1
3. Prise d'entrée
2
4. Voyant d'alimentation
3
5. Sortie haut-parleur
4
6. Interrupteur d'alimentation
5
7. Cordon d'alimentation
6
7
Satellite droit Satellite gauche
Vers prise secteur
1. Connectez les satellites:
Branchez le câble du haut-parleur satellite, au port « SORTIE HAUT-PARLEUR » sur le panneau arrière du caisson de graves;
2. Branchez la source audio:
Connectez la source audio et le système d'enceintes avec le câble de raccordement audio 3.5mm à 3.5mm fourni
3. Branchez l'alimentation:
Branchez le cordon d'alimentation dans la prise murale, allumez le haut-parleur à l'aide de l'interrupteur principal On / Off
sur le panneau arrière.
4. Réglage
Réglez le volume principal et le bouton de réglage des basses situé à l'arrière du caisson des basses à un niveau confortable.
9 10
Français Français
Spécifications Guide de dépannage
Tous les haut-parleurs ne fonctionnent pas:
Puissance de sortie: D/G: RMS 8W × 2 (THD + N=10%, f0=1KHz) Veuillez d'abord vérifier si les câbles du haut-parleur sont connectés de manière sécurisée puis vérifiez si les connecteurs
d'entrée (Line-in ) sont inversés, vérifiez aussi s'il y a un défaut de la source audio.
SW: RMS 12W (THD + N=10%, f0=80Hz)
Rapport signal sur bruit: ≥85dBA Un des Haut-parleurs ne fonctionne pas, lors de la lecture d'un CD sur l'ordinateur:
Ce type de phénomène est susceptible de se produire sur de nouveaux systèmes d'ordinateur : un satellite ne fonctionne
Distorsion: ≤0.5%
pas lors de la lecture d'un CD mais le système fonctionne bien lors de la lecture de fichiers formatés en WAV. Cela est
Réponse en fréquence: D/G: 200Hz ~ 20kHz SW: 30Hz ~ 130Hz
principalement dû à un défaut de connexion du CD-ROM et de la carte son : un canal de signal est relié à la masse. Veuillez
vous référer au manuel du CD-ROM et de la carte son pour régler la connexion du câble.
Sensibilité d'entrée: D/G: 450mV ± 50mV SW: 60 mV ± 20mV
Type d'entrée: Entrée audio stéréo 3.5mm
Le système ne fonctionne pas du tout:
1. Veuillez vérifier si l'appareil est branché, et si la prise murale est sous tension.
Réglage: Bouton de volume principal, bouton de Basses
2. Veuillez vérifier si le câble d'entrée audio est correctement branché.
Unité de basses: 5 pouces (131mm), blindage magnétique, 5Ω
3. Veuillez vérifier s'il y a un signal de la source audio.
Unité des aigus: 2¾ pouces (73mm), blindage magnétique, 4Ω 4. Veuillez vérifier si la source audio est muette.
Dimension: Caisson de basses: 164mm × 192mm × 278mm( W×H×D)
Il y a du bruit dans les haut-parleurs:
Satellite: 90mm × 158mm ×100mm (W×H×D) L'équipement de l'amplificateur de ce produit génère peu de bruit alors que le bruit de fond de certains lecteurs VCD/DVD
Poids net: Approx. 4.1kg ou la carte son de l'ordinateur sont trop élévés. Veuillez laisser le système en mode actif et retirer la source audio. Si aucun
son n'est entendu à 1 mètre du système, alors il n'y a aucun problème avec le produit.
Poids brut: Approx. 4.83kg
Interférence magnétique:
Ce système est entièrement protégé magnétiquement et peut être placé près d'une TV ou d'un moniteur. Mais puisque
l'aimant du caisson de basses est trop gros, une fuite de magnétisme est inévitable lorsque l'appareil est trop près du
moniteur et il est recommandé de garder 1 mètre de distance entre le système haut-parleur et le moniteur ou le poste de TV.
Si vous avez d'autres questions ou préoccupations concernant les Produits Edifier:
Veuillez consulter notre site Internet : www.edifier.com, ou envoyez un courriel à Edifier Support pour davantage d'aide:
main@edifier.com, Si vous préférez, vous pouvez nous contacter par téléphone, Numéro Gratuit: 1-877-EDIFIER (334-3437).
11 12
Français Français
Instrucciones de seguridad importantes Desembalaje de la Caja
ADVERTENCIA: Para reducir el riesgo de fuego o descarga eléctrica, no exponga este aparato a la lluvia o la humedad. Contenido de la Caja:
Gracias por comprar éste producto Edifier. Desde hace varias generaciones, es la meta de Edifier proporcionar altavoces potentes para satisfacer las
necesidades de nuestros consumidores finales, incluso de los más exigentes. Este producto le da unas grandes prestaciones de sonido a suentretenimiento
doméstico, ordenador personal y mini cine doméstico. Lea con cuidado este manual para obtener lo mejor de este sistema.
1
4 Riesgo de choque
eléctrico no abrir 2 3
El destello con cabeza de flecha dentro Para evitar el riesgo de descarga eléctrica no retire La exclamación dentro del triangulo pretende
del triangulo advierte al usuario de la la cubierta (ni la tapa posterior). En el interior no hay alertar al usuario de la presencia de instrucciones
presencia de un voltaje peligroso no componentes cuyo mantenimiento pueda realizar el de funcionamiento y mantenimiento (revisión)
aislado dentro de la carcasa del producto usuario. Hágalos revisar sólo por personal cualificado. importantes en la documentación que acompaña
que puede ser de suficiente magnitud al producto.
como para constituir un riesgo de
descarga eléctrica para las personas.
1. Lea estas instrucciones 2. Guarde estas instrucciones
3. Haga caso de todas las advertencias. 4. Siga todas las instrucciones.
5. No utilice este aparato cerca del agua. 6. Limpie sólo con un trapo seco.
7. No bloquee las aberturas de ventilación. Instale de acuerdo con las instrucciones del fabricante.
8. No instale cerca de cualquier fuente de calor como radiadores, como rejillas de calor, cocinas u otros aparatos (inclusive amplificadores) que produzcan calor. Altavoz Satélite
9. No rechace la finalidad de la seguridad del enchufe polarizado o de tipo tierra. Un enchufe polarizado tiene dos patillas, con una más ancha que la otra.
Un enchufe de tipo tierra tiene dos patillas y una tercera punta de tierra. La patilla ancha o la tercera punta se proporcionan para su seguridad. Si el enchufe
proporcionado no encaja en su enchufe de pared, consulte a un electricista para la sustitución del enchufe de pared obsoleto.
10. Proteja el cable de alimentación para que no sea pisado o pellizcado especialmente en los enchufes, receptáculos de comodidad y el punto por el que salen
del aparato.
11. Sólo utilice implementos/accesorios especificados por el fabricante. Subwoofer
12. Desenchufe este aparato durante tormentas de relámpagos o cuando no se utilice durante largos periodos de tiempo.
13. Solicite asistencia al personal de servicio cualificado. La asistencia se necesita cuando el aparato se dañe de alguna manera, tal como si se daña el cable
de alimentación o el enchufe, se ha derramado líquido o han caído objetos en el aparato, el aparato se ha expuesto a la lluvia o la humedad, no funciona
normalmente o se ha caído.
14. El enchufe de la RED o el adaptador del aparato se utiliza como dispositivo de desconexión, el dispositivo de desconexión quedará fácilmente operativo.
Altavoz Satélite
Utilice sólo con el carrito, el estante, el trípode, el soporte o con la mesa especificados por el fabricante, o vendidos con el aparato. Cuando se
utiliza un carrito, tenga precaución al mover la combinación carrito/aparato para evitar daños por vuelco. 5 M1370
Multimedia Speaker
Correcta eliminación de este producto. Esta marca indica que este producto no se debe desechar con la basura doméstica en toda la Unión
Europea. Para evitar posibles daños al medio ambiente o a la salud derivados de vertido de residuos sin control, recicle de manera responsable
para impulsar la reutilización sostenible de los recursos materiales. Para reciclar el dispositivo usado, utilice los sistemas de recogida y reciclado Cable de conexión audio de 3,5 mm a 3,5 mm
o consulte al proveedor donde compró el producto. Allí pueden llevar este producto para su reciclado protegiendoel medio ambiente.
User manual | Manuel d'utilisateur | Manual de usuario | Bedienungsanleitung | Manuale dell'utente
Manual de Usuario
Este equipo es un aparato eléctrico de Clase II o de doble aislamiento. Se ha diseñado de modo que no requiere una conexión segura a una
conexión a tierra eléctrica
13 14
Español Español

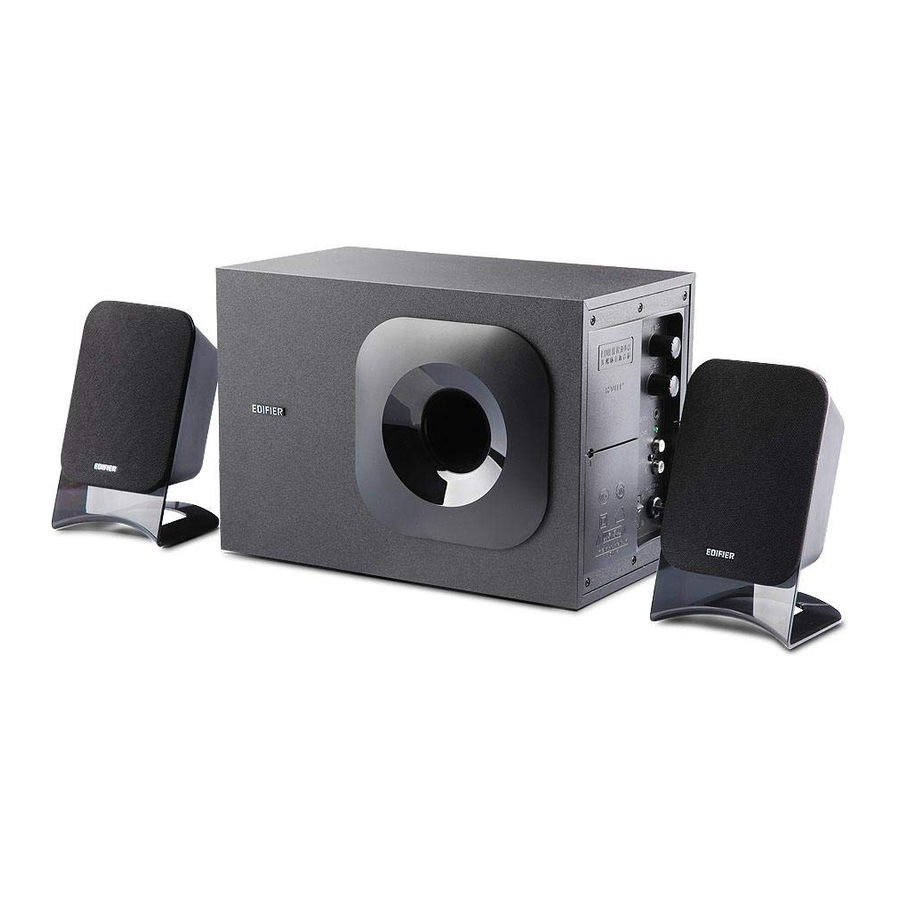

Ilustración Conexiones
1. Control de volulmen
2. Botón de bajos
1
3. Línea de ingreso
2
4. Indicador de encendido
3
5. Salida de Altavoz
4
6. Interruptor de encendido
5
7. Cable de alimentación
6
7
Satélite derecho Satélite izquierdo
A corriente alterna AC
1. Conectar los satélites:
Conectar el cable del altavoz satélite, a la puerta "SPEAKER OUT" del panel posterior del subwoofer;
2. Conectar la fuente audio:
Conectar la fuente audio y el sistema de altavoces por medio del cable de conexión audio de 3,5 mm
a 3,5 mm incluido
3. Conectar a la corriente:
Conectar el cable de alimentación al enchufe de la pared, encender en altavoz mediante el interruptor
principal On/Off del panel posterior.
4. Ajuste:
Ajustar el volumen principal y el trimmer bajo situado en la parte posterior del subwoofer al nivel deseado.
15 16
Español Español
Especificaciones Resolución de problemas
No todos los parlantes funcionan:
Potencia de salida: R/L: RMS 8W × 2 (THD + N=10%, f0=1KHz) Primero compruebe que los cables del parlante están conectados con seguridad; entonces compruebe si los conectores de entrada
de línea están invertidos; compruebe también si la fuente de radio falla.
SW: RMS 12W (THD + N=10%, f0=80Hz)
Relación señal-interferencia: ≥85dBA
Uno de los parlantes satélite no funciona cuando se reproduce un CD desde el ordenador:
Distorsión: ≤0,5% Esta clase de fenómenos son propensos a producirse en los sistemas nuevos de ordenadores, en que un satélite no funciona
cuando se reproduce un CD, pero el sistema funciona bien cuando se reproducen ficheros en formato WAV. Esto se produce
Respuesta de frecuencia: R/L: 200Hz ~ 20kHz SW: 30Hz ~ 130Hz principalmente por la falta de conexión entre el CD-ROM y la tarjeta de sonido, en que uno de los canales de señal está
cortocircuitado a tierra. Refiérase al manual del CD-Rom y de la tarjeta de sonido para ajustar la conexión del cable.
Sensibilidad de entrada: R/L: 450mV ± 50mV SW: 60mV ± 20mV
Tipo de entrada: entrada audio estéreo de 3,5 mm
Sí el sistema no funciona:
Ajuste: Botón de volumen, Botón de bajos 1. Compruebe que el cable esté conectado a la corriente.
2. Compruebe que el cable de entrada de señal esté conectado correctamente.
Unidad de bajos: 5 pulgadas (131 mm), Blindado Magnéticamente, 5Ω
3. Compruebe que existe señal desde la fuente de audio
Unidad de agudos: 2¾ pulgadas (73 mm), Blindado Magnéticamente, 4Ω 4. Compruebe que la fuente de audio no tiene el sonido desactivado.
Dimensiones: Subwoofer: 164 mm × 192 mm × 278 mm( W×H×D)
Los parlantes producen ruido:
Satélite: 90 mm × 158 mm ×100 mm (W×H×D) El circuito del amplificador de este producto genera un poco de ruido, mientras que el ruido de fondo de algunos reproductores
de VCD/DVD o tarjetas de sonido es demasiado alto. Mantenga el sistema en modo activo y elimine la fuente de audio.
Peso neto: Aprox. 4,1 kg
Si no se puede oír ningún sonido a 1 metro de distancia del sistema, entonces el problema no proviene de esté producto.
Peso bruto: Aprox. 4,83 kg
Interferencia magnética:
Este sistema esta completamente protegido magnéticamente, y se puede colocar cerca de la TV o de un monitor. Pero ya que el
imán del controlador de subwoofer es grande, algún escape de magnetismo es inevitable cuando el sistema está demasiado cerca
del monitor y es recomendable mantener 1 metro de distancia entre el sistema de parlantes y el monitor o TV.
Si tiene más preguntas o preocupaciones respecto a los productos Edifier:
Visite nuestra pagina web: www.edifier.com, o envíe un mensaje electrónico a Asistencia Edifier para mayor asistencia: main@
edifier.com. Si lo prefiere puede contactar con nosotros por teléfono gratuito: 1-877-EDIFIER (334-3437).
17 18
Español Español
Wichtige Sicherheitshinweise Verpackungsinhalt
WARNUNG: Um das Risiko von Feuer oder Stromschlag zu vermeiden, dieses Gerät keinem Regen oder Feuchtigkeit aussetzen. Packungsinhalt:
Vielen Dank, dass Sie sich für ein Produkt von Edifier entschieden haben. Seit Generationen liefern wir bei Edifier aktive Lautsprecher zur Zufriedenheit unserer
Kunden, selbst mit den höchsten Anforderungen. Dieses Produkt kann an Unterhaltungselektronik, Computer oder Heimkino angeschlossen werden und liefert
einen hervorragenden Sound. Bitte lesen Sie die Bedienungsanleitung vor Inbetriebnahme, um das Beste aus dem Produkt herauszuholen.
Der Blitz im gleichseitigen Dreieck Zur Vermeidung von Stromschlag Gerätegehäuse Das Ausrufungszeichen im gleichseitigen
weist auf gefährliche Hochspannung nicht öffnen. Es befinden sich keine vom Verbraucher Dreieck weist auf wichtige Bedienungs- und
im Gerät hin, die zu Stromschlag wartbaren Teile im Innern des Geräts. Reparatur und Wartungsanleitungen hin.
führen kann. Wartung nur durch Fachpersonal.
1. Bitte die gesamte, nachstehende Anleitung lesen. 2. Bitte diese Anleitung für zukünftiges Nachschlagen sorgfältig aufbewahren.
3. Bitte alle Sicherheitswarnungen beachten. 4. Bitte laut Anweisungen des Herstellers installieren.
5. Das System nicht in der Nähe von Wasser betreiben und nicht in Flüssigkeiten tauchen oder Flüssigkeiten in das System gießen.
6. Nur mit einem trockenen Tuch reinigen.
7. Die Öffnungen des Systems nicht blockieren und niemals Gegenstände in die Lüftungsschlitze oder Öffnungen drücken. Zum Vermeiden von Brandgefahr
oder Gefährdungen durch Strom muss rund um das System genügend Raum für sachgemäße Lüftung freigelassen werden. Satellitenlautsprecher
8. Das System nicht in der Nähe von Wärmequellen aufstellen, wie z.B. Heizungen, Herd und direkte Sonneneinstrahlung.
9. Den gepolten Stecker nicht missbräuchlich verwenden.
10. Das Netzkabel schützen.
11. Nur Zubehör/Zubehörteile vom Hersteller verwenden. Subwoofer
12. Für zusätzlichen Schutz bei Gewittern Netzstecker ziehen.
13. Wartung ist erforderlich, wenn Stromkabel oder Stecker beschädigt sind, wenn Flüssigkeit oder sonstige Gegenstände in das Gerät gelangt sind, wenn es
Regen oder Feuchtigkeit ausgesetzt wurde oder wenn das System aus einer bestimmten Entfernung fallen gelassen wurde. Bitte sämtliche Reparaturen nur
von qualifiziertem Servicepersonal durchführen lassen.
14. Bei längerer Nichtbenutzung Netzstecker ziehen.
Satellitenlautsprecher
Nur mit dem vom Hersteller genehmigten oder mit dem Gerät erworbenen Wagen, Ständer, Stativ, Halter oder Tisch benutzen. Beim Verwenden
eines Wagens beim Bewegen der Wagen/Gerätekombination vorsichtig sein, um Verletzungen durch Umkippen zu vermeiden.
M1370
Richtige Entsorgung dieses Produkts. Dieses Zeichen zeigt an, dass dieses Produkt in der gesamten EU nicht mit dem übrigen Hausmüll entsorgt Multimedia Speaker
werden darf. Um mögliche Umwelt- oder Gesundheitsschäden durch unkontrollierte Müllentsorgung zu vermeiden, das Produkt verantwortlich
recyceln, um eine nachhaltige Wiederverwendung der Materialressourcen zu fördern. Bitte das gebrauchte Gerät an den Rücknahme- und
Sammelsystemen abgeben oder den Händler, bei dem das Produkt gekauft wurde, kontaktieren. Sie können 3,5mm Audio-Verbindungskabel (beidseitig)
das Produkt umweltgerecht recyceln.
User manual | Manuel d'utilisateur | Manual de usuario | Bedienungsanleitung | Manuale dell'utente
Bedienungsanleitung
Bei diesem Gerät handelt es sich um ein Klasse II Elektrogerät mit doppelter Isolierung. Es wurde so konstruiert,
dass eine Sicherheits-Masseverbindung nicht erforderlich ist.
19 20
Deutsch Deutsch
Abbildung Anschlussdiagramm
1. Hauptlautstärkeregler
2. Basslevelregler
1
3. Line-In
2
4. Power-Anzeige
3
5. Lautsprecherausgang
4
6. Power-Schalter
5
7. Netzkabel
6
7
Linker Satellit
Rechter Satellit
Netzstecker
1. Die Satelliten anschließen:
Schließen Sie das Lautsprecherkabel des Satelliten an den "SPEAKER OUT"-Port auf der Rückseite des Subwoofers an.
2. An die Audioquelle anschließen:
Verbinden Sie die Audioquelle und das Lautsprechersystem mit dem beigefügten beidseitigen 3,5mm Audio-Verbindungskabel.
3. Den Strom anschließen:
Stecken Sie den Stecker in die Steckdose und schalten Sie den Lautsprecher am Hauptschalter (On/Off) auf der Rückseite ein.
4. Einstellung:
Stellen Sie den Hauptlautstärkeregler und den Bassregler, der sich auf der Rückseite des Subwoofers befindet, auf ein
angenehmes Lautstärkeniveau ein.
21 22
Deutsch Deutsch
Technische Daten Problembehebung
Nicht alle Lautsprecher funktionieren
Überprüfen Sie, ob die Lautsprecherkabel korrekt angeschlossen sind. Überprüfen Sie, ob der Line-in Anschluss
Ausgangsleistung: R/L: RMS 8W × 2 (THD + N=10%, f0=1KHz)
vertauscht ist. Überprüfen Sie, ob die Audioquelle in Ordnung ist.
SW: RMS 12W (THD + N=10%, f0=80Hz)
Ein Satellitenlautsprecher funktioniert bei CD Wiedergabe vom Computer nicht
Signal- Rauschabstand: ≥85dBA
Dieses Problem tritt häufig bei neuen Computersystemen auf (kein Problem bei Wiedergabe von WAV Dateien).
Verzerrung: ≤0,5% Hauptsächlich auf Anschlussfehler von CD-ROM Laufwerk und Sound Card zurückzuführen, ein Soundkanal ist
gegen Masse kurzgeschlossen. Lesen Sie Einzelheiten bitte in der Bedienungsanleitung von CD-ROM Laufwerk
Übertragungsbereich: R/L: 200Hz ~ 20kHz SW: 30Hz ~ 130Hz
und Sound Card nach und korrigieren die Verkabelung.
Eingangsempfindlichkeit: R/L: 450mV ± 50mV SW: 60mV ± 20mV
Eingang Typ: 3,5mm Stereo-Audioeingang Das gesamte System funktioniert nicht
1. Bitte kontrollieren Sie, ob die Stromversorgung angeschlossen und die Steckdose eingeschaltet ist.
Einstellung: Hauptlautstärken-Drehknopf, Bass-Drehknopf 2. Bitte kontrollieren Sie, ob das Audioeingangskabel richtig angeschlossen ist.
Tieftöner: 131mm (5 Zoll), magnetisch abgeschirmt, 5Ω 3. Bitte kontrollieren Sie, ob die Audioquelle ein Signal überträgt.
4. Bitte kontrollieren Sie, ob die Audioquelle stumm geschaltet ist.
Hochtöner: 73mm (2¾ Zoll), magnetisch abgeschirmt, 4Ω
Abmessung: Subwoofer: 164mm × 192mm × 278mm( B×H×T) Nebengeräusche der Lautsprecher
Der Verstärker dieses Geräts erzeugt nur geringste Nebengeräusche, die Hintergrundgeräusche einiger VCD/DVD
Satellit: 90mm × 158mm ×100mm (B×H×T) Player oder Computer Sound Cards sind hingegen hoch. Lassen Sie das System eingeschaltet und trennen die
Nettogewicht: Etwa 4,1kg Audioquelle ab. Ist in 1 m Abstand kein Geräusch zu hören, ist mit dem System alles in Ordnung..
Bruttogewicht: Etwa 4,83kg
Magnetische Störungen
Das System ist magnetisch vollständig abgeschirmt und kann direkt neben einem Fernseher oder Monitor
aufgestellt werden. Der Subwoofer hat jedoch einen recht großen Magneten im Treiber und das Austreten von
Magnetwellen ist unvermeidlich, wenn das System zu nahe an einem Monitor betrieben wird. Wir empfehlen
einen Mindestabstand von 1 m zwischen Lautsprechersystem und Fernseher oder Monitor.
Bei weiteren Fragen bezüglich Produkten von Edifier besuchen Sie bitte unsere Website unter:
www.edifier.com oder schicken eine E-Mail mit der Bitte um Unterstützung an den Kundendienst von Edifier
unter: main@edifier.com. Falls Sie es vorziehen, sich telefonisch an uns zu wenden, können Sie uns gebührenfrei
unter 1-877-EDIFIER (334-3437) erreichen.
23 24
Deutsch Deutsch
Importanti istruzioni di sicurezza Disimballaggio scatola
ATTENZIONE: per ridurre il rischio di incendio o di folgorazione, non esporre l'apparecchio a pioggia o umidità. Contenuto scatola:
Grazie per aver acquistato questo prodotto Edifier. Da generazioni Edifier cerca di offrire prodotti con altoparlanti alimentati per soddisfare le esigenze del
cliente finale anche i clienti più esigenti. Questo prodotto può essere un'aggiunta alla prestazione audio del vostro intrattenimento domestico, computer
personale e mini home theater. Leggere attentamente questo manuale per avere il meglio dal sistema.
ATTENZIONE
RISCHIO DI SCOSSE
ELETTRICHE NON APRIRE
La freccia a forma di fulmine all'interno Non rimuovere la copertura (o la parte posteriore)in Il punto esclamativo contenuto in un triangolo
di un triangolo segnala la presenza nel modo da evitare il rischio di shock elettrico. All'interno costituisce un avvertimento della presenza di
prodotto di tensione pericolosa non non vi sono parti sostituibili dall'utente. Richiedete sempre importanti istruzioni di funzionamento e manutenzione
isolata di intensità tale da poter l'intervento di personale qualificato. (assistenza) all'interno della documentazione allegata
provocare scariche elettriche alle al prodotto.
persone.
1. Leggere queste istruzioni. 2. Conservare queste istruzioni.
3. Rispettare tutti gli avvisi. 4. Seguire tutte le istruzioni.
5. Non utilizzare l'apparecchio vicino all'acqua. 6. Pulire con un panno asciutto.
7. Non bloccare le aperture di ventilazione. Montare secondo le istruzioni fornite dal produttore.
8. Non installare vicino a sorgenti di calore, quali radiatori, registri di calore, stufe o altri apparecchi (amplificatori compresi) che producono calore.
Altoparlante satellite
9. Non manomettere gli scopi di sicurezza della spina polarizzata o con messa a terra. Una spina polarizzata ha due contatti uno più ampio dell'altro.
Una spina con messa a terra ha due contatti e un perno per la messa a terra. I contatti ampi o il terzo perno sono forniti per la vostra sicurezza. Se la
spina in dotazione non può essere inserita nella presa, contattare un elettricista per la sostituzione della presa di tipo obsoleto.
10. Proteggere il cavo di alimentazione in modo che non venga calpestato o schiacciato in prossimità delle spine, delle prese a muro e nei punti di uscita
dall'apparecchio. Subwoofer
11. Utilizzare solo gli attacchi/accessori specificati dal produttore.
12. Sfilare la spina dalla presa dell'apparecchio durante i temporali o se non utilizzato per periodi di tempo prolungati.
13. Tutti i lavori di assistenza devono essere svolti da personale qualificato. L'assistenza è necessaria quando l'apparecchio è stato danneggiato, se il cavo di
alimentazione è danneggiato, se del liquido è stato rovesciato sopra l'apparecchio o degli oggetti sono caduti su di esso, se l'apparecchio è stato esposto
a pioggia o umidità, non funziona normalmente, o è caduto.
14. La spina principale o il connettore apparecchio è utilizzato per scollegare l'apparecchio, l'apparecchio scollegato deve rimanere pronto per funzionare.
Altoparlante satellite
Utilizzare solo con carrello, supporto, treppiedi, staffa o tavola come specificata dal produttore o venduta con l'apparecchio. Quando si utilizza
un carrello, fare attenzione quando si sposta il carrello/l'apparecchio insieme per evitare il pericolo di ribaltamento. M1370
Multimedia Speaker
Il corretto smaltimento di questo prodotto. Questo simbolo indica che questo prodotto non deve essere smaltito insieme agli altri rifiuti domestici
in tutta la UE. Per prevenire possibili danni all'ambiente o alla salute umana a causa dello smaltimento incontrollato dei rifiuti, riciclarla
responsabilmente per promuovere il riuso delle risorse materiali. Per restituire il vostro dispositivo usato, servirsi dei sistemi di smaltimento e di
Cavo coll. audio da 3,5 mm a 3,5 mm
raccolta o contattare il rivenditore dove il prodotto è stato acquistato. Loro possono ritirare questo prodotto per un riciclaggio
ecologicamente sicuro. User manual | Manuel d'utilisateur | Manual de usuario | Bedienungsanleitung | Manuale dell'utente
Manual eistruzioni
Quest'apparecchiatura è di tipo Classe II o un apparecchio elettrico doppiamente isolato. E' stato progettato in
questo modo per avere un collegamento con la messa a terra.
25 26
Italiano Italiano
Figura Connettività
1. Comando volume master
2. Volantino bassi
1
3. Ingresso linea
2
4. Spia alimentazione
3
5. Uscita altoparlante
4
6. Interruttore alim.
5
7. Cavo alim.
6
7
Satellite destro Satellite sinistro
A alimentazione CA
1. Collegare i satelliti:
Collegare il cavo altoparlante satellite alla porta "SPEAKER OUT" ("USCITA ALTOPARLANTE") sul pannello posteriore
del subwoofer;
2. Collegare alla sorgente audio:
Collegare la sorgente audio e il sistema altoparlanti con il cavo di collegamento audio incluso da 3,5 mm a 3,5 mm
3. Collegare all'alimentazione:
Infilare la spina nella presa e accendere l'altoparlante con l'interruttore principale ON/OFF sul pannello posteriore.
4. Regolazione
Regolare il volume master e il trimmer bassi sulla parte posteriore del subwoofer a livello confortevole.
28
27 Italiano
Italiano
Specifiche Risoluzione dei problemi
Non tutte le casse funzionano:
Si prega, per prima cosa, che i cavi siano fermamente collegati;
Uscita potenza: R/L: RMS 8W × 2 (THD + N=10%, f0=1 KHz)
quindi verificare che i connettori Linea-in siano invertiti; verificare anche che non sia responsabilità della sorgente audio.
SW: RMS 12W (THD + N=10%, f0=80 Hz)
Una cassa satellitare non funziona quando si riproduce un CD dal computer:
Rapporto segnale al rumore: ≥85dBA
Questo tipo di fenomeno per il quale una cassa non funziona quando si riproduce un CD, tende ad accadere con i sistemi dei
Distorsione: ≤ 0,5% computer nuovi, ma il sistema funziona bene quando si riproducono file WAV formattati. Ciò è dovuto principalmente all'errata
Risposta frequenza: R/L: 200Hz ~ 20kHz SW: 30Hz ~ 130Hz connessione di CD-ROM e scheda audio, poiché un canale di segnale è più corto al suolo.
Si prega di fare riferimento al manuale del CD-ROM e della scheda audio per regolare la connessione senza fili.
Sensibilità ingresso: R/L: 450mV ± 50mV SW: 60mV ± 20mV
Tipo ingresso: ingresso audio stereo da 3,5 mm Il sistema non funziona:
1. Verificare il collegamento alla rete elettrica e se la presa a parete è alimentata.
Regolazione: Volantino volume master, volantino bassi 2. Verificare che il cavo di uscita audio sia collegato correttamente.
Gruppo bassi: 5 pollici (131mm), schermato magneticamente, 5Ω 3. Verificare se c'è segnale dalla fonte audio.
4. Verificare se la fonte audio è muta.
Gruppo tweeter: 2¾ pollici (73mm), schermato magneticamente, 4Ω
Misure: Subwoofer: 164 mm × 192 mm × 278mm( Largh.×Alt.×Prof.) Rumore proveniente dagli altoparlanti:
I circuiti di amplificazione di questo prodotto generano un po' di rumore, mentre il rumore di background di alcuni lettori VCD o
Satellite: 90 mm × 158 mm ×100 mm (Largh.×Alt.×Prof.) schede audio del PC può essere troppo elevato. Mantenere il sistema in modalità attiva e rimuovere la fonte audio. Nel caso incui non
Peso netto: Circa 4,1 kg sia udibile alcun suono a distanza di 1 metro dal sistema, allora non vi sono problemi o guasti del prodotto.
Peso lordo: Circa 4,83 kg
Interferenza magnetica:
Il sistema è del tutto schermato magneticamente e può essere collocato accanto a TV e monitor. Però, poiché il magnete del
driver del subwoofer è ampio, è possibile che vi sia qualche residuo se il sistema è troppo vicino al monitor. Si consiglia perciò di
tenerlo a una distanza di almeno 1 metro.
In caso di ulteriori domande o dubbi sui prodotti Edifier visitare il sito Web su:
www.edifier.com, o inviare una e-mail al supporto Edifier per ulteriore assistenza a: main@edifier.com,
Se desiderate, è possibile contattarci telefonicamente al numero gratuito: 1-877-EDIFIER (334-3437).
30
29 Italiano
Italiano
