BEDIENUNGSANLEITUNG
USER'S MANUAL
ALT-105
Audio Link Module
©
Für weiteren Gebrauch aufbewahren!
Copyright
Keep this manual for future needs!
Nachdruck verboten!
Reproduction prohibited!

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ALT-105 and is the answer not in the manual?

Questions and answers

Related Manuals for Omnitronic ALT-105

Summary of Contents for Omnitronic ALT-105

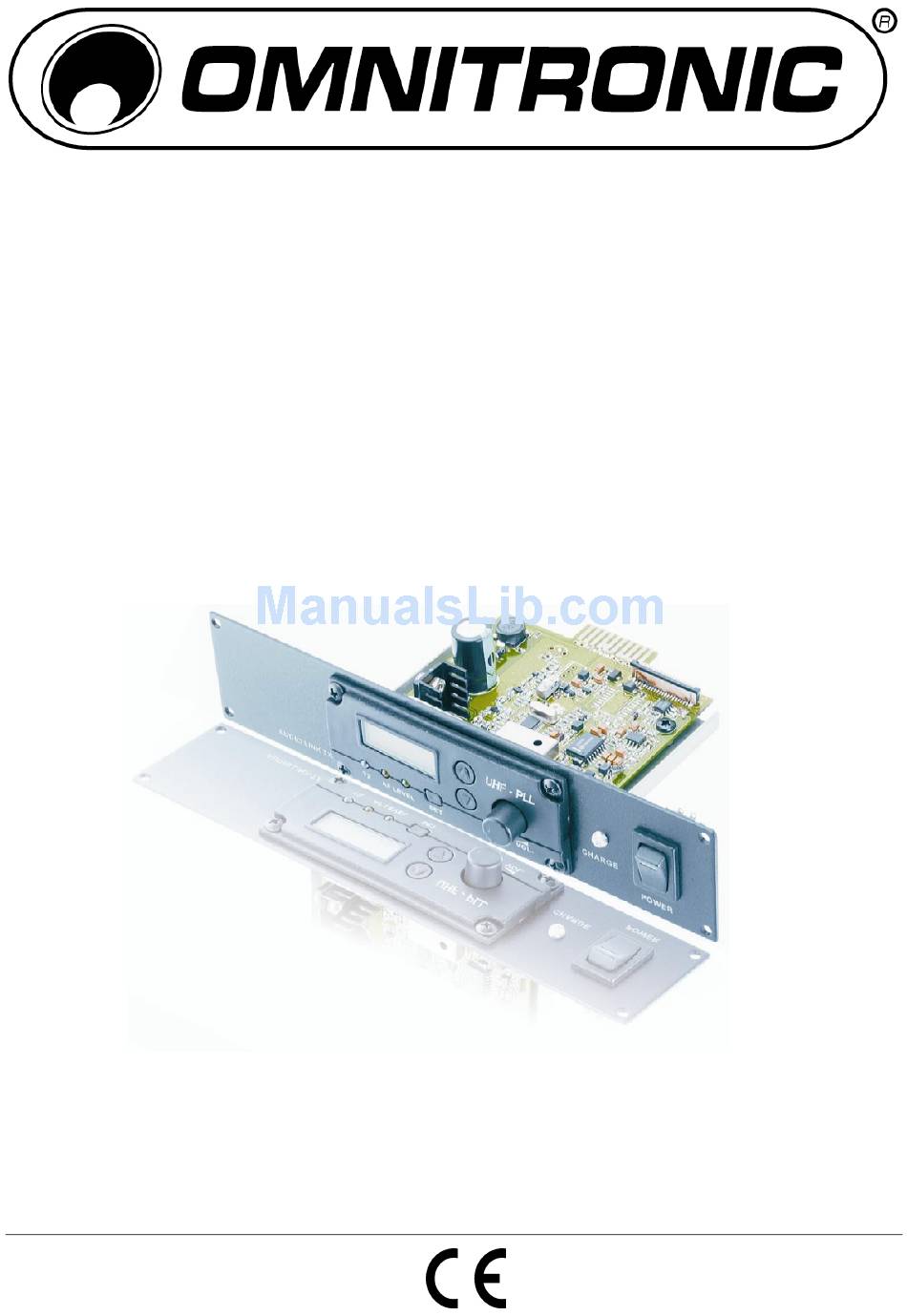

  • Page 1 BEDIENUNGSANLEITUNG USER'S MANUAL ALT-105 Audio Link Module © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!

  • Page 2: Table Of Contents

    6. OPERATION ............................... 13 7. CLEANING AND MAINTENANCE ......................13 8. TECHNICAL SPECIFICATIONS......................... 13 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.omnitronic.com 2/12 00031459.DOC, Version 1.1...

  • Page 3: Einführung

    - sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für das OMNITRONIC Sendemodul ALT-105 entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.

  • Page 4: Sicherheitshinweise

    2. SICHERHEITSHINWEISE Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheits- hinweise und die Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind. Unbedingt lesen: Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch.

  • Page 5: Geräteübersicht

    4. GERÄTEÜBERSICHT N/O-Tasten LCD-Anzeige Zur Kanalwahl. Um das Display auf Anzeige der Zeigt den Funkkanal und die Funkfrequenz an. Funkfrequenz umzuschalten halten Sie eine der Tasten Sendeanzeige TX gedrückt. Leuchtet, wenn das Sendemodul eingeschaltet ist. An/Aus/Lautstärke-Regler Pegelangzeigen AF Level In der Position OFF ist der Sender aus. Drehen Sie den Zeigen den Pegel des Audio-Eingangssignals an.
  • Page 6 Trennen Sie dazu den Stecker des 7-poligen und des 6-poligen Kabels von der Leiterplatte des W.A.M.S.-05 Systems. Bei Einbau des Sendemoduls ALT-105 setzen Sie den Schalter SW200 auf “NORMAL“. Stecken Sie den 6-poligen Stecker des Moduls in die Buchse J204 auf der Leiterplatte und den 7-poligen Stecker in die Buchse J201 [2].

  • Page 7: Reinigung Und Wartung

    6. BEDIENUNG Werden für die Beschallung mehrere Aktivboxen benötigt, ist mit dem Sendemodul ALT-105 ein drahtloser Audio-Link-Betrieb möglich. Über die Sendeeinheit einer W.A.M.S.-05 Aktivbox kann das Mischsignal – unbeeinflusst von der Stellung des Master-Reglers und der Klangregler – auf die Empfangseinheiten weiterer W.A.M.S.-05 Aktivboxen übertragen werden.
  • Page 8 863,300 MHz 863,400 MHz 864,300 MHz 864,400 MHz 863,800 MHz 863,900 MHz 864,800 MHz 864,900 MHz 8.2 Zubehör OMNITRONIC W.A.M.S.-05 Drahtlos-PA-System Best.-Nr. 13106985 Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 25.02.2009 © 8/12 00031459.DOC, Version 1.1...

  • Page 9: Introduction

    - download the latest version of the user manual from the Internet 1. INTRODUCTION Thank you for having chosen the OMNITRONIC receiver module ALT-105. If you follow the instructions given in this manual, we can assure you that you will enjoy this device for many years.

  • Page 10: Safety Instructions

    2. SAFETY INSTRUCTIONS This device has left our premises in absolutely perfect condition. In order to maintain this condition and to ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning notes written in this user manual. Important: Damages caused by the disregard of this user manual are not subject to warranty.

  • Page 11: Description Of The Device

    4. DESCRIPTION OF THE DEVICE LCD screen N/O buttons Indicates the transmission channel or the radio fre- To adjust the frequency. To indicate the frequency quency. instead of the channel on the display keep one of these buttons pressed. Transmitting LED TX On/Off/Volume control Lights up when the transmitting unit is switched on.
  • Page 12 When installing the transmitter module ALT-105, set switch SW200 to “NORMAL“. Connect the module’s 6-pin plug to the jack J204 on the PCB and the 7-pin plug to the jack J201 [2]. Occupation of the 6-pin plug: Color Function Color...

  • Page 13: Operation

    If several active speaker systems are required of PA application, a wireless audio link mode is possible via the transmitter module ALT-105. Via the transmitter unit of an W.A.M.S.-05 active speaker system, the mixed signal can be transmitted to the receiving units of further W.A.M.S.-05 active speaker systems - unaffected by the Master control and by the Tone controls.
  • Page 14 863.400 MHz 864.300 MHz 864.400 MHz 863.800 MHz 863.900 MHz 864.800 MHz 864.900 MHz 8.2 Accessory OMNITRONIC W.A.M.S.-05 wireless PA system No. 13106985 Please note: Every information is subject to change without prior notice. 25.02.2009 © 14/12 00031459.DOC, Version 1.1...
