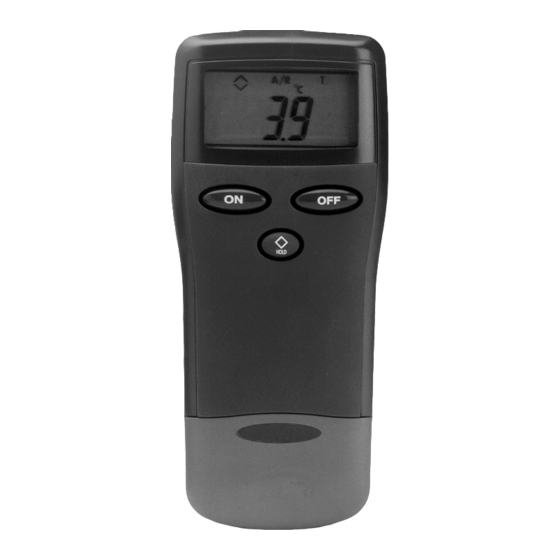

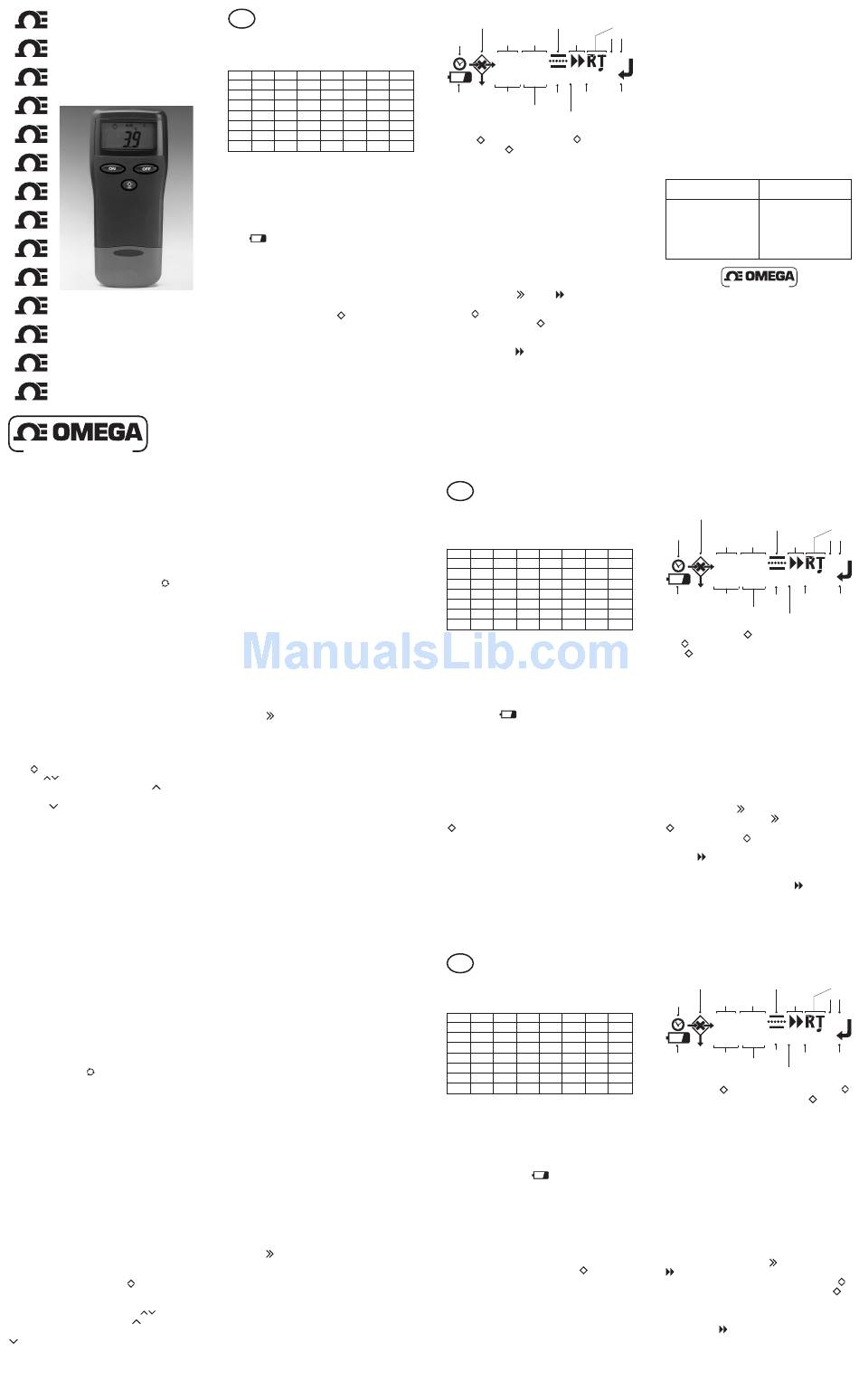

Omega HH2001A Operating Instructions

HH-2000 SERIES
®
THERMOMETER
®
®
®
®
®
®
®
®
®
®
®
OPERATING
®
INSTRUCTIONS
®
®
M-3259/0509
XG.0734
rev.3
An OMEGA Technologies Company
DIFFERENTIAL INPUT
Models HH2002A, HH2002K
The thermometer can be set to read input A, B or A-B
differential measurement, by pressing A-B channel selection
key. The channel selected will be shown on the display, and
recalled when the instrument is next powered up.
NOTE: The channel selection will not operate if the display is
in HOLD or MAX/MIN mode.
C/F SELECTION
Models HH2001A, HH2001K, HH2001P, HH2002A, HH2002K
Select the desired temperature scale by pressing
selected scale is confirmed by °C or °F symbol on the
display,and is retained when the instrument is switched off.
NOTE: Models HH2001KC and HH2001TL are supplied pre-set
and will display either °C or °F only.
RANGE LOCK
Models HH2001A, HH2001K, HH2001P, HH2002A
All instruments have a 0.1° resolution from -199.9°C to
+199.9°C/-199.9 °F to +392.8°F and a 1° resolution outside
this range. To fix the display to a 1° resolution press the
key. To cancel the mode press the A/R key again and
be shown on the display.
THERMOCOUPLE SELECTION
Models HH2001A, HH2002A
Press KTJNRS key to select the available type as shown by
K, T, J, N, R or on the display. S
This selection is retained when the instrument is switched off.
MAX/MIN RECORDER
Models HH2001A, HH2001K, HH2001P, HH2002A, HH2002K
Press key to start. The instrument will display
alternating symbols and current reading. Press again to
display the maximum temperature reading and symbol will
be displayed. Press again to display the minimum temperature
reading and symbol will be displayed. Press again to
return to the actual temperature display.
NOTE: To reset MAX/MIN recorder function switch instrument
off.
NOTE : Some functions may be inhibited while information is
stored in Max/Min mode. This is to prevent inadvertent
parameter mixing whilst in any of the above modes.
DIFFERENZMESSUNG
Modelle HH2002A und HH2002K
Das Thermometer kann eingestellt werden zur Messung von
Eingang , Eingang oder Eingang minus durch A B A B
Drücken der Taste A-B . Die eingestelle Selektion erscheint
auf der Anzeige und ist bis zum erneuten Einschalten des
Gerätes abgespeichert.
BEACHTEN SIE: die Eingangsselektion arbeitet nicht beim
Betrieb in der Data HOLD Option oder beim Gebrauch der
MAX/MIN Messung.
ANZEIGE IN °C ODER °F
Modelle HH2001A, HH2001K, HH2001P, HH2002A, HH2002K
Durch Drücken der Taste bestimmen Sie ob in °C
angezeigt wird. Die eingestellte Selektion erscheint durch das
Symbol °C oder °F im Display und bleibt beim erneuten
Einschalten gespeichert.
BEACHTEN SIE: Modelle HH2001KC und HH2001TL
Werk auf °C oder °F eingestellt und können nur in °C
messen.
AUTOMATISCHE ANZEIGE
Modelle HH2001A, HH2001K, HH2001P, HH2002A
Alle Geräte haben eine Auflösung von 0.1° im Bereich
-199.9°C bis +199.9°C/-199.9 °F bis +392.8°F und 1°
außerhalb dieses Bereiches. Um eine generelle Auflösung
von 1° einzustellen drücken Sie die A/R Taste. Durch
erneutes Drücken von A/R schalten Sie diese Modus wieder
ab. A/R erscheint am Display.
THERMOELEMENTWAHL
Modelle HH2001A, HH2002A
Drücken Sie auf die KTJNRS Taste um K, T, J, N, R oder
zu wählen. Die eingestellte Selektion bleibt beim erneuten
Einschalten gespeichert.
MAX/MIN MESSUNG
Modelle HH2001A, HH2001K, HH2001P, HH2002A, HH2002K
Dieser Modus wird durch Drücken der Taste aktivert. Das
Gerät mißt die aktuellen Werte und speichert gleichzeitig die
Minimum und Maximalwerte.
Um dies anzuzeigen drücken Sie die Taste nochmals und
Sie sehen am Display den Maximalwert, steht auf dem
Display. Durch erneutes Drücken erscheint der Minimumwert,
steht auf dem Display. Ein weiteres Betätigen wechselt in
den aktuellen Meßmodus.
BEACHTEN SIE: Um die MAX/MIN Werte zu löschen müssen
Sie das Gerät ausschalten.
BEACHTEN SIE: Es kann sein, dass einige Funktionen
während des Abspeicherns von Informationen im MAX/MIN -
GB
Some of the options described may not apply to this
instrument. Please check the functions of the
instrument you have purchased before proceeding.
Model HH2001KC HH2001TC HH2002K HH2001P HH2001K HH2001A HH2002A
Sensor K T K PT100
Y
2-Input
SpeedRead Y Y
X X Y Y
C/F
Y Y Y Y
Hold
Y
Range Lock
Max/Min Y Y
X Instrument supplied pre-set to either °C or °F
Y Function available
Refer to rear of instrument for the temperature ranges.
INSTRUMENT OPERATION
BATTERIES
Two AA or equivalent cells (not supplied). Follow instructions
on reverse of instrument for fitting/replacement.
When symbol appears on display, replace batteries.
IP65/IP67 RATING
The waterproof rating for this product will not be maintained
unless the screws holding the battery compartment are firmly
tightened when inserting or replacing batteries.
ON - OFF
Press ON key for on and OFF key for off. Automatic switch-
off after 12 minutes, unless any key is activated or the
instrument is in MAX/MIN mode. If
is switched on, automatic switch-off function will be disabled
until the unit is switched off.
PROBE CONNECTION
WARNING - Do not bring probe into contact with any service
connected to a hazardous voltage (i.e. a voltage exceeding
30 volts RMS or 42.4 volts peak with respect to either earth
or ground). Ensure that the probe is suitable for the
application, paying particular attention to the temperature
range and type of thermocouple. Connect probe plug into
the socket at top of instrument ensuring correct polarity.
BACKLIGHT
Press and hold ON key.
SENSOR OPEN CIRCUIT OR
OVERRANGE/UNDERRANGE INDICATION
for
If the sensor is open circuit, the display will show
long as condition exists.
NOTE: If MAX/MIN mode is selected,
even after the open circuit has been cleared.
If overange or underrange occurs the instrument will display
Out .
INSTRUMENT ACCURACIES
All ±1 digit.
key. The
Models HH2001A, HH2001K, HH2001KC, HH2002A,
HH2002K
0.1% rdg ±0.2°C/0.4°F above -100°C/-148°F
0.5% rdg ±0.2°C/0.4°F below -100°C/-148°F
R & S type thermocouple
Better than 0.1% scale +/-0.2% rdg +/- 1 digit
Models HH2001TL
±0.2°C/0.4°F over range -20°C to +70°C/-4°F to +158°F
±0.1% rdg ±0.2°C/0.4°F elsewhere
Models HH2001P
A/R
±0.2% rdg ±0.1°C/0.2°F over range -150°C to +800°C/
A/R will
-238°F to +1472°F
Accuracy statement for type J thermocouples are valid to -150°C
only, type R & S accuracies are not valid below 25°C.
SpeedRead : This function reduces the accuracy from
Class 0.5 to 2 (CEN TC141/WG12 N42E applies) ±2°C.
The overall performance of the instrument is obtained by combining the stated accuracy
and any uncertainty due to the measurement process.
Modus zeitweilig inhibiert sind. Auf diese Weise soll eine
unbeabsichtigte Vermischung der Parameter in einer der
obigen Betriebsarten verhindert werden.
ANZEIGE OFFENENER MEßWERTEINGANG DES
FÜHLERS ODER ÜBER/UNTERSCHREITUNG DES
MEßBEREICHES
Beim offenen Meßwerteingang erscheint
Anzeige.
BEACHTEN SIE: Beim offenen Meßwerteingang des Fühlers
während der MAX/MIN Messung erscheint
Anzeige, sogar wenn der offenene Meßwerteingang gelöst
ist.
oder °F
Bei Über/Unterschreitung des Meßbereiches blinkt
der Anzeige.
GENAUIGKEIT DER GERÄTE
sind im
±1 Digit.
oder °F
Modelle HH2001A, HH2001K, HH2001KC, HH2002A,
HH2002K
0.1% der Anzeige ±0.2°C/0.4°F unter -100°C/-148°F
0.5% der Anzeige ±0.2°C/0.4°F über -100°C/-148°F
R & S Typ thermocouple
Besser als 0.1% skala +/-0.2% rdg +/-1 ziffer
Modelle HH2001TL
±0.2°C/0.4°F von -20°C und +70°C/-4°F und +158°F
±0.1% der Anzeige ±0.2°C/0.4°F sonst
Modelle HH2001P
±0.2% der Anzeige ±0.1°C/0.2°F zwischen -150°C und
+800°C/-238°F und +1472°F
S Die Präzision des Typ J Thermopaars ist nur bis -150°C und für
Typ R & S nur unter 25°C gültig.
SpeedRead : die Genauigkeit ist von Klasse 0.5 bis 2
reduziert (CEN TC141/WG12 N42E) ±2°C.
Die Gesamtleistung ergibt sich aus der angegebenen Genauigkeit des Instrumentes und
eventuellenAbweichungen, die durch den Meßprozeß entstehen können.
DISPLAY
MULTIFUNCTION
TIME LOG NUMERIC
HH:MM ENTRY
NE
OK? A-B
K KTJNRS KTJRNS
BATTERY YES
Y
Y Y Y
Y Y Y
Y Y Y
DISPLAY HOLD
Y Y Y
Pressing key freezes the display and
Y Y Y
the display. Press
SPEEDREAD
Models HH2001A, HH2001K, HH2001P, HH2002A, HH2002K
This is a function that gives an indicative reading within 14
seconds for poor thermal conductivity items. The use of this
function will reduce the accuracy to +/-2°C. For correct
SpeedRead measurements the probe must be in good thermal
contact with medium under test prior to activating the function.
A steep temperature gradient or wide temperature difference
between the initial probe temperature and item under test is
required. SpeedRead is suitable for core frozen food
measurements and hot/cold liquids. Good thermal contact is
unlikely when a general purpose or between pack probe is
used on the surface of food produce. (Not suitable for use with
between pack probe).
Insert probe and press
the display will flash
and the symbol will be displayed. This reading will
key is held when unit
automatically be held. Press
If it is not possible to obtain a faster reading due to the
similarity of probe tip temperature and temperature of item to
be measured then the
instrument will return to normal mode.
D
O-C as
Einige der beschriebenen Optionen können mit diesem
Instrument möglicherweise nicht genutzt werden. Vor der
O-C will not be cleared
Benutzung ist zu prüfen, mit welchen Optionen das
gekaufte Gerät ausgestattet ist.
Modell HH2001KC HH2001TC HH2002K HH2001P HH2001K HH2001A HH2002A
Sensor K T
2-Eingänge
SpeedRead
X X
C/F
Y Y
Data Hold
Automatische
Auflösung
Max/Min
Messungen
X Gerät im Werk auf °C oder °F eingestellt
Y Funktion erhältlich
Der Meßbereich ist auf die Rückseite des Gerätes angegeben.
GERÄTE ANWENDUNGEN
BATTERIE
2 AA Batterie oder ähnlich (nicht im Lieferumfang enthalten).
Die Bedienungsanleitung ist auf die Rückseite des Gerätes
zu finden. Wenn
Batterie wechseln.
IP65/IP67 SCHUTZKLASSE GEGEN STAUB UND WASSER
Die Schutzklassen IP65/67 bleiben nur dann erhalten, wenn
nach dem Einbau von Batterien bzw. dem Batteriewechsel,
der Deckel mit Dichtung ordnungsgemäß aufgesetzt und
verschraubt wird.
EIN/AUSSCHALTEN
Die ON Taste schaltet das Gerät ein und die
schaltet das Gerät aus. Automatische Abschaltung nach 12
Minuten. Bei Betrieb in
automatische Abschaltung ausgeschaltet. Sollten Sie die
Taste beim Einschalten gedrückt halten, wird die
automatische Abschaltung ausgeschaltet.
FÜHLER ANSCHLUSS
ACHTUNG - Bringen Sie den Fühler nicht mit unter
Spannung stehenden Gegenständen in Berührung (d.h. eine
Spannung vom mehr als 30V RMS oder 42.4V).
Schliessen Ihren Fühler im Sockel auf der Oberseite des
Gerätes an und achten Sie auf korrekte Polung und richtigen
Thermoelement Typ.
E
Puede ser que ciertas de las opciones descritas no sean
relevantes para este instrumento. Antes de continuar,
compruebe las funciones del instrumento adquirido.
O-C auf der Modelo HH2001KC HH2001TC HH2002K HH2001P HH2001K HH2001A HH2002A
K T
Sensor
2-Entradas
O-C auf der
SpeedRead
X X
°C/°F
Y Y
Retención
Out auf
Bloq. Rango
Máx/Min
X Instrumento suministrado preajustado solamente a °C o °F.
Y Función disponible.
Refiérase a la parte trasera del instrumento para determinar
los rangos de temperatura.
OPERACION DEL INSTRUMENTO
PILAS
Dos pilas de tipo AA o su equivalente (no se proporcionan).
Cuando aparece el símbolo
las pilas.
PROTECCIÓN IP65/IP67
La protección hermética de este instrumento se mantendrá
sólo si los tornillos que sujetan el compartimento de las
baterías estan firmemente apretados.
ENCENDIDO-APAGADO
Pulsar la tecla 'ON'
para apagarlo. El instrumento se apaga automáticamente
después de 12 minutos, a menos que se elija la modalidad
MAX/MIN . Si se mantiene pulsada la tecla
enciende el instrumento, se anula la función de apagado
automático hasta que se apague el instrumento.
CONEXIÓN DE LA SONDA
ADVERTENCIA - Jamás hacer contacto entre la sonda y
cualquier servico conectado a una tensión peligrosa (es
decir, un voltaje que excede 30V eficaz o 42,4V pico con
referencia a tierra). Asegurar que la sonda es apta para la
aplicación, prestando atención especial al rango de
temperatura y el tipo de termopar. Conectar el conector de
la sonda a la parte superior del instrumento, asegurando que
la polaridad es correcta.
TEST RESULTS
MULTIFUNCTION MULTIFUNCTION Type K to BS 4937/DIN 43710
Type T to BS 4937/DIN 43710
N S
RANGE FAST
Thermistor
PT100 to BS 1904
A/R NS
Types T, J, N, R and S derived from Type K [ ]
° ° C F
Cal
Model: ........................
ENTER
CELSIUS CAL
This instrument has been calibrated in: ..................................
CHANNEL
SELECTION FAHRENHEIT
Tested by: ...............................................................................
This instrument has been designed to meet environmental
will appear on
condition:
key again to return to normal display.
key. The symbol will appear and
FASt until the correct reading appears
key to return to normal mode.
symbol will be cancelled and the
4
4
4
4
Call for your FREE Handbook Request Form today: (203) 359-RUSH
HINTERGRUNDBELEUCHTUNG
Die Taste
ANZEIGE
ZEITLOG
K PT100 K KTJNRS KTJRNS
Y Y
Y Y Y Y Y
Y Y Y Y Y
BATTERIE
Y Y Y Y Y
Y Y Y Y
DATA HOLD
Y Y Y Y Y
Durch Drücken der Taste
und
Taste
SPEEDREAD
Modelle
Mittels dieser Funktion wird der Meßwert sehr schnell
angezeigt (14 Sekunden), die Genauigkeit ist dabei reduziert
(+/-2°C).
Es muß einen guten thermischen Kontakt mit dem Fühler und
im Display erscheint, sollten Sie die
dem Meßmedium geben, bevor Sie die Taste betätigen. Es
muß auch eine sehr schnelle Temperatur-Änderung oder einen
sehr großen Unterschied zwischen der Fühlertemperatur und
dem Meßmedium bestehen. Sie können die Innen-Temperatur
Tiefkühlkosten oder heiße/kalte Flüssigkeiten kontrollieren.
Es wird normalerweise bei der Messung der Oberflächen-
Temperatur Lebensmittel oder Lebensmittelpacketen keinen
guten thermischen Kontakt geben. (Ungeeignet für Nutzung
OFF Taste
zwischen Packungssonden).
Fühler einstecken und
MAX/MIN Messung ist die
Fühler anschliessen und die Taste
Meßwert angezeigt wird.
automatisch festgehalten.
Die Taste
zurückzukehren. Wenn die Temperatur des Fühlers und die
Temperatur des zu messenden Mediums ähnlich sind, ist es
nicht möglich diese Funktion zu benutzen.
gelöscht und das Gerät kehrt in den normalen Meßmodus
zurück.
RETROILUMINACIÓN
Mantener pulsada la tecla
DISPLAY
REGISTRO
HH:MM
K PT100 K KTJNRS KTJRNS
Y Y
Y Y Y Y Y
Y Y Y Y Y
Y Y Y Y Y
Y Y Y Y
RETENCIÓN DE VISUALIZACIÓN
Pulsando la tecla
Y Y Y Y Y
aparece en la visualización. Pulsando la tecla
nuevamente la visualización a su condición normal.
SPEEDREAD (LECTURA RÁPIDA)
Modelos
Esta función da una lectura indicativa en 14 segundos para
productos de baja conductividad termica. El uso de esta
función reducirá la precisión a +/-2°C.
Para medidas correctas en modo de lectura rápida la sonda
en el visualizador, sustituir
debe estar en buen contacto termico con el medio a medir
antes de activar el botón. Se requiere un elevado gradiente de
temperatura o amplia diferencia de temperaturas entre la
temperatura inicial de la sonda y el producto a medir. Lectura
rápida es el modo adecuado para medidas en alimentos
congelados y liquidos calientes a fríos. El buen contacto
térmico es dificil de obtener si se usan sondas de tipo general o
para encender el instrumento y 'OFF'
ambiente para la superficie de alimentos. (No es apropiado
usar sondas planas de colocación entre paquettes).
Insertar la sonda y pulsar la tecla
cuando se
que aparece la lectura correcta y se visualiza el símbolo
La lectura se retiene automáticamente. Pulsar la tecla
retornar a la modalidad normal. Si no es posible obtener una
lectura rápida, debido a la poca diferencia de temperatura entre
la punta de la sonda y el objeto cuya temperatura se mide, se
anula el símbolo
normal.
[ ]
[ ]
[ ]
[ ]
Serial No: ..........................................
Norm IP65 [ ] Norm IP67 [ ]
INPUT READING
®
An OMEGA Technologies Company
Servicing USA and Canada: Call OMEGA Toll Free
USA Canada
One Omega Drive, Box 4047 976 Bergar
Stamford, CT 06907-0047 Laval (Quebec) H7L 5A1
Telephone: (203) 359-1660 Telephone: (514) 856-6928
FAX: (203) 359-7700 FAX: (514) 856-6886
Sales Service: 1-800-826-6342 / 1-800-TC-OMEGA SM
Customer Service: 1-800-622-2378 / 1-800-622-BEST SM
Engineering Service: 1-800-872-9436 / 1-800-USA-WHEN SM
TELEX: 996404 EASYLINK: 62968934 CABLE: OMEGA
Servicing Europe: United Kingdom Sales and Distribution Centre
25 Swannington Road, Broughton Astley,
Leicestershire LE9 6TU, England
Telephone: 44 (1455) 285520 FAX: 44 (1455) 283912
The OMEGA Complete Measurement and
Control Handbooks & Encyclopedias
4
Temperature Data Acquisition Systems
4
Pressure, Strain & Force Electric Heaters
4
Flow and Level Environmental Monitoring
and Control
pH and Conductivity
ON gedrückt halten.
MULTIFUNKTION
MULTIFUNKTION MULTIFUNKTION
NUMERISCHER
EINGANG
N S
MEßBEREICH FAST
NE A/R NS
OK? A-B ° ° C F
Cal
JA EINGEBEN
CELSIUS CAL
KANAL
FAHRENHEIT
SELEKTION
wird die Meßwert festgehalten
am Display angezeigt. Durch erneutes Drücken der
kehrt das Gerät in den normalen Meßmodus zurück.
HH2001A, HH2001K, HH2001P, HH2002A, HH2002K
Taste betätigen.
FASt drücken.
erscheint im Display und die Anzeige blinkt bis ein gültiger
wird angezeigt. Die Anzeige wird
drücken, um in den normalen Meßmodus
wird vom Display
ON .
MULTIFUNCIÓN MULTIFUNCIÓN MULTIFUNCIÓN
ENTRADA N S
RÁPIDO
NUMÉRICA RANGO
NE A/R NS
OK? A-B ° ° C F
Cal
CELSIUS
PILA SÍ CAL INTRO
SELECCIÓN DE
CANAL
FAHRENHEIT
detiene la visualización, y el símbolo
retorna
HH2001A, HH2001K, HH2001P, HH2002A, HH2002K
. Aparece el símbolo
en el visualizador, y la visualización destella FASt hasta
y el instrumento retorna a su modalidad
.
para
