Installation

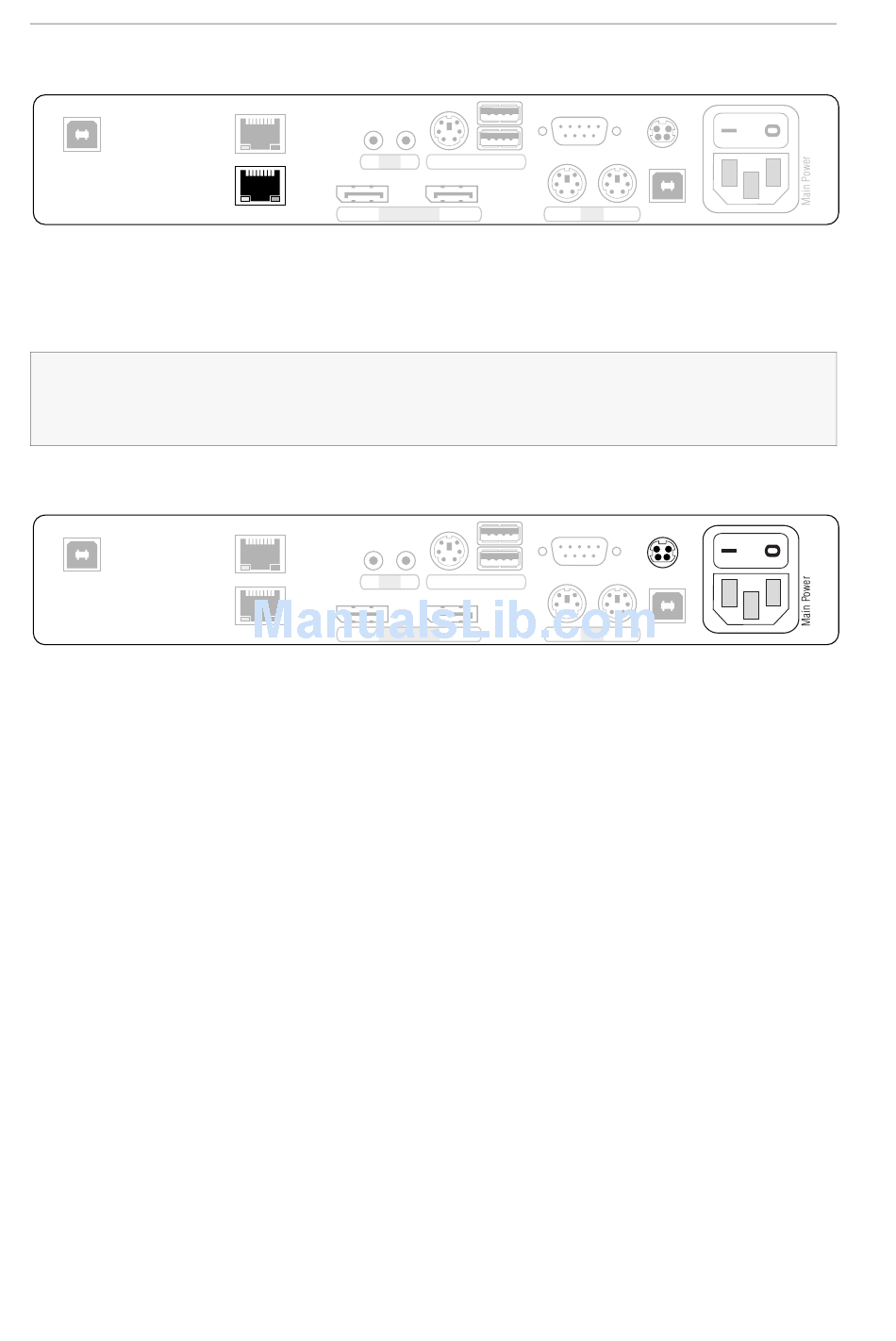

Verbindung mit dem Arbeitsplatzmodul herstellen
USB 2.0 CPU
Transmission: Stecken Sie ein als Zubehör erhältliches Twisted-Pair-Kabel der Kate-
gorie 5e (oder höher) ein. Das andere Ende des Kabels ist mit der entsprechenden
Schnittstelle des Arbeitsplatzmoduls zu verbinden.
HINWEIS: Pro Videokanal der Multi-Channel-Variante ist je eine
Schnittstelle verfügbar. Die Ziffern hinter den Schnittstellen-Bezeichnungen ord-
nen jede Schnittstelle einem bestimmten Kanal zu.
Stromversorgung herstellen
USB 2.0 CPU
Stecken Sie ein mitgeliefertes Kaltgerätekabel ein.
Main Power:
An diese Buchse können Sie ein optionales Tischnetzteil anschließen.
Red. Power:
Hierdurch wird eine zweite, redundante Stromversorgung des Gerätes erreicht.
8 · G&D DP-Vision-CAT
USB 2.0 Trans.
In Line
DisplayPort 1
Transmission CPU
USB 2.0 Trans.
In Line
Transmission CPU DisplayPort 1
RS232
Out Keyb./Mouse
Keyb. CPU Mouse USB CPU
Out
RS232
Keyb./Mouse
Out
Out Keyb. CPU Mouse USB CPU
Red. Power
Transmission-
Red. Power
