brennenstuhl RCS 1000 N User Manual

Funkschalter-Set
RCS 1000 N
Bedienungsanleitung
Brennenstuhl GmbH & Co. KG
Seestr. 1-3 · 72074 Tübingen · Deutschland
www.brennenstuhl.com
Bedienungsanleitung Funkschalter-Set RCS 1000 N
DE
Bestimmungsgemäße Verwendung
Die Geräte sind als Funkschalter-Set nur für geschlossene, trockene Räume
vorgesehen und für den Privatgebrauch konstruiert. Es ist für eine gewerbliche
Nutzung nicht geeignet. Das Funkschalter-Set dient zum Ein- und Ausschalten
von Lampen und Elektrogeräten. Die Geräte dürfen nur einzeln betrieben werden.
Nicht mehrere Schaltsteckdosen hintereinander stecken. Jede weitere Verwendung
gilt als nicht bestimmungsgemäß. Für Schäden aufgrund nicht
bestimmungsgemäßer Verwendung übernimmt der Hersteller keine Haftung.
Bedienungsanleitung
Lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie das Gerät
benutzen. Bewahren Sie die Bedienungsanleitung auf. Falls Sie das Gerät
weitergeben, geben Sie die Bedienungsanleitung mit.
Grundlegende Sicherheitshinweise
• Kinder erkennen nicht die Gefahren, die bei unsachgemäßem Umgang mit
Elektrogeräten entstehen können. Lassen Sie Kinder niemals unbeaufsichtigt
Elektrogeräte benutzen.
• Erstickungsgefahr! Lassen Sie Verpackungsmaterial nicht achtlos liegen.
Kinder können Kleinteile verschlucken und daran ersticken.
• Die Schaltsteckdosen nur in herkömmliche Schutzkontaktsteckdosen mit einer
Wechselspannung von 220 - 240 V und 50 Hz stecken.
• Die Schaltsteckdosen nicht in ein Verlängerungskabel stecken.
• Nur Verbraucher innerhalb der angegebenen Leistungsgrenzen der
Schaltsteckdosen anschließen.
• Keine Verbraucher anschließen, deren unbeaufsichtigtes Einschalten Brände
(beispielsweise ein Bügeleisen) oder andere Schäden auslösen kann.
• Keine Verbraucher anschließen, die einen Motorkondensator benötigen
(beispielsweise ein Kühlschrank).
• Die Schaltsteckdosen nicht abdecken. Unter der Abdeckung staut sich die Hitze.
Es besteht Brandgefahr.
• Die Geräte regelmäßig auf Schäden kontrollieren. Beschädigte Teile nicht
ersetzen. Wenden Sie sich an den Hersteller oder entsorgen Sie die Geräte
umweltgerecht.
• Die Geräte nicht mit nassen Händen anfassen.
• Um die Schaltsteckdosen spannungslos zu schalten, die Schaltsteckdosen
vom Stromnetz trennen.
Systemcode synchronisieren
Vor der ersten Verwendung der Geräte muss der Systemcode synchronisiert
werden, damit alle Schaltsteckdosen auf das Funksignal der Fernbedienung
reagieren. Außerdem muss jeder Schaltsteckdose eine Frequenz eines
Tastenpaares der Fernbedienung zugewiesen werden, damit jede
Schaltsteckdose einzeln zu bedienen ist.
Verstellen Sie die DIP-Schalter mit einem geeigneten Gegenstand,
beispielweise einem kleinen Schraubendreher, indem Sie die
DIP-Schalter hoch oder runter schieben.
Systemcode an der Schaltersteckdose einstellen

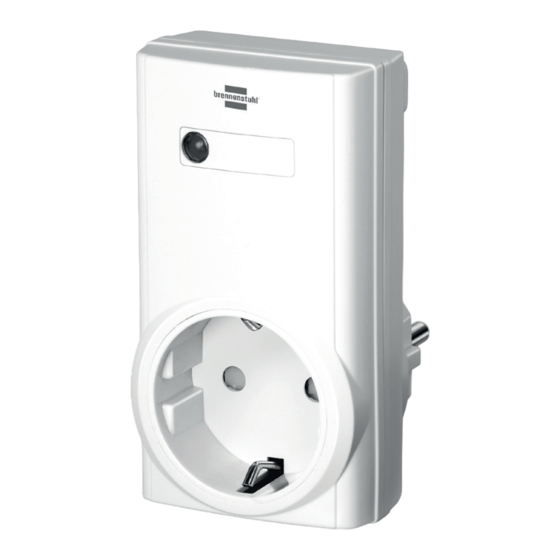

1 Schaltersteckdose
2 Schutzkontaktsteckdose mit Kinderschutz
3 Two-pin earthed plug
4 Funktionsleuchte
5 Schraubenöffnung
0472340/513
1. Die Schraube (9) der Abdeckung (6) mit einem Kreuzschlitz-Schraubendreher
Größe PH0 herausdrehen.
2. Die Abdeckung (6) über der Schraubenöffnung (5) leicht anheben und nach
außen schwenken.
3. Mit den DIP-Schaltern (7) 1 bis 5 den gleichen Systemcode einstellen
wie bei der App.
Schaltsteckdose einer Bedientaste zuweisen
1. Mit den DIP-Schaltern (7) A bis E eine Bedientaste der App einstellen:
Der DIP-Schalter E ist nicht belegt.
Bedientaste
A
A ON
B OFF
C OFF
D OFF
2. Die Abdeckung (6) nach innen schwenken und schließen.
3. Die Schraube (9) durch die Schraubenöffnung (5) in das Gewinde (8) einsetzen
und festziehen.
Schaltersteckdose einschalten
1. Die Schaltersteckdose (1) in eine Steckdose einstecken.
2. Den Verbraucher in die Schutzkontaktsteckdose (2) einstecken.
3. Über die App die Schaltersteckdose (1) einschalten.
Die Funtkionsleuchte (4) leuchtet.
Schaltersteckdose ausschalten
Über die App die Schaltersteckdose (1) ausschalten.
Die Funktionsleuchte (4) erlischt.
Geräte anschließen
Die Reichweite des Funksignals beträgt max. 25 m und ist abhängig von den bauli-
chen Gegebenheiten.
Die Reichweite kann durch bauliche Gegebenheiten (beispielsweise
Stahlbeton), elektrische (beispielsweise elektrische Leitung) oder
elektromagnetische (beispielsweise Telefon) gestört werden.
Falls notwendig, entfernen Sie die Störquelle oder halten Sie einen
entsprechenden Abstand zur Störquelle ein.
Technische Daten
Betriebsspannung
Schaltspannung
Schaltleistung Schaltsteckdose
Reichweite Funksignal
Betriebsfrequenz
Umgebungstemperatur
Lagertemperatur
EG-konform
6 Abdeckung
7 DIP-Schalter
8 Thread
9 Schraube
Störungen beheben
Störung
Funktionsleuchte
(4)
leuchtet nicht.
Funktionsleuchte
(4)
leuchtet, Verbrau-
cher
funktioniert nicht.
Schaltersteckdose
schaltet nicht ein.
Reinigung
DIP-Schalter
B C D E
OFF OFF OFF OFF
ON OFF OFF OFF
OFF ON OFF OFF
OFF OFF ON OFF
Entsorgung
Elektrogeräte umweltgerecht entsorgen!
Elektrogeräte gehören nicht in den Hausmüll. Gemäß Europäischer
Richtlinie 2002/96/EG über Elektro- und Elektronikaltgeräte müssen
verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten
Wiederverwertung zugeführt werden. Möglichkeiten zur Entsorgung des
ausgedienten Geräts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.
Konformitätserklärung
Die Konformitätserklärung ist unter folgendem Link hinterlegt:
www.brennenstuhl.com/konformitaetserklaerung/ke_1507450.pdf
Hersteller:
Hugo Brennenstuhl GmbH & Co. KG
Seestr. 1-3 · 72074 Tübingen · Deutschland
www.brennenstuhl.com
230 V ~ 50 Hz
230 V ~ 4,35 A
max. 1000 W
max. 25 m
433,92 MHz
0 ° bis 35 °C
- 40 ° bis 70 °C
Ursache Behebung
Schaltersteckdose nicht Schaltersteckdose fest in
richtig die Steckdose stecken.
angeschlossen.
Verbraucher nicht Verbraucher einschalten.
eingeschaltet.
Systemcode der Schalter- Systemcode in der App und
steckdose nicht richtig der Schaltersteckdose
eingestellt. einstellen.
Elektrische Geräte stören. Mögliche Störquellen
entfernen.
Achtung! Gefahr durch elektrischen Schlag.
Vor dem Reinigen das Gerät vom Stromnetz nehmen.
Achten Sie darauf, dass keine Flüssigkeit in das Gerät eindringt.
Eindringende Flüssigkeit kann zu einem Kurzschluss führen.
Achtung! Gefahr durch aggressive Reinigungsmittel.
Verwenden Sie zur Reinigung nie aggressive oder scheuernde
Reinigungsmittel. Reinigen Sie das Gerät mit einem weichen,
leicht feuchten Tuch und mildem Reinigungsmittel. Stellen Sie
vor der nächsten Verwendung sicher, dass das Gerät vollständig
getrocknet ist.
