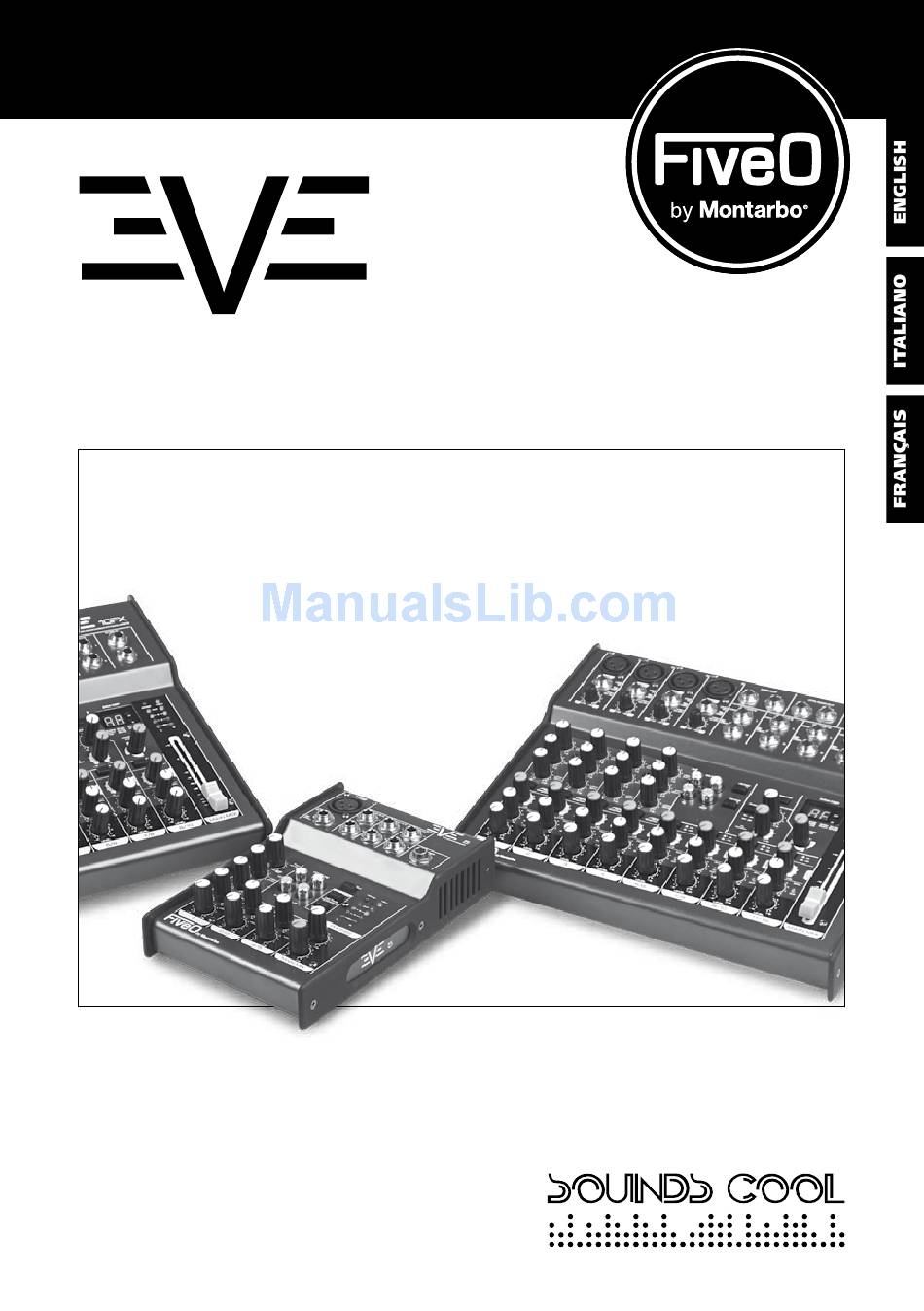

- Page 1 MIXING CONSOLES WITH BUILT-IN EFFECTS EVE5 | EVE10FX | EVE12FX EN OWNER’s MANUAL IT MANUALE UTENTE FR MODE D’EMPLOI...
-
Page 2: Important Precautions
Information on Disposal for Professional Users In the European Union | If the product is used for business pur- poses and you want to discard it: please contact your FiveO by The lighting flash with arrowhead symbol within an equilateral Montarbo ®... -
Page 3: Table Of Contents
Important precautions Contents Introduction Features Installation Operations Tips Model EVE5 Model EVE10FX Model EVE12FX 1. Control elements and connectors 1.1 Mono channel 1.2 Stereo channel 1.3 FX (not present in EVE5) & PHANTOM sections FX PrESETS 1.4 Phones 1.5 Main Mix 1.6 rear panel... -
Page 4: Introduction
Please, in order to enjoy each feature of your new mixer thus achieving the best sonic results, take a few moments to carefully read these instructions. For further information about your microphone, please check our website www.fiveo.it, or send an email to: mail@fiveo.it... -
Page 5: Installation
INsTALLATION Be sure that there is enough space around the unit to comfortably work and even for cooling purposes, to avoid over-heating. Don’t place your mixing console on high-temperature devices such as radiators or power amps. EVE console is connected to the mains via the supplied adapter cable. Please use only the adapter provided with the console, this adapter complies with all the applicable safety standards. -
Page 6: Tips
MIXING CONSOLES WITH BUILT-IN EFFECTS TIps We strongly suggest you to avoid exposition to loud music for prolonged periods, you risk to seriously damage your hearing. In order to achieve best signal-to-noise ratio in mono channels, please keep the LEVEL knobs around “0”... -
Page 7: Model Eve5
Model EVE5 rear panel Owner’s manual | EVE sERIEs professional mixer... -
Page 8: Model Eve10Fx
MIXING CONSOLES WITH BUILT-IN EFFECTS Model EVE1OFX rear panel Owner’s manual | EVE sERIEs professional mixer... -
Page 9: Model Eve12Fx
Model EVE12FX rear panel Owner’s manual | EVE sERIEs professional mixer... -
Page 10: Control Elements And Connectors
MIXING CONSOLES WITH BUILT-IN EFFECTS 1. CONTROL ELEMENTs AND CONNECTORs 1.1 mONO ChANNEL microphone and line inputs Each mono input channel features a XLR balanced microphone input connector. The XLR connector also carries +48V phantom power supply when the PHANTOM switch is pressed. The EVE preamps provide undistorted and noise-free gain, typical of very expensive outboard preamps. - Page 11 1.1 mONO ChANNEL FX, pAN, CLIp LED, LEVEL (All models but EVE5 have FX send) FX send enables you to feed signals, through each channel knob, to FX bus. As the name suggests, EVE consoles FX send is intended to drive the internal effects device (reverb, delay, multi-effects etc.).
-
Page 12: Stereo Channel
MIXING CONSOLES WITH BUILT-IN EFFECTS 1.2 sTEREO ChANNEL Line inputs LINE IN – BAL OR UNBAL Each stereo channel has two balanced TRs 6,35mm. (1/4”) line level input connectors for left and right channels. Connecting a mono source, you must connect it to the connector marked “L”(left), please read BAL to learn more. - Page 13 1.2 sTEREO ChANNEL CD/TApE inputs CD/TAPE IN The RCA-type CD/TAPE inputs are used to add an external signal source (e.g. CD player, MP3 player, audio board, etc.) into the console. These inputs can also be used as a –10dBV stereo line input for tape machines, MIDI instruments or other signal sources, like the output of a second EVE console, that do not require any processing.
-
Page 14: Fx (Not Present In Eve5) & Phantom Sections
MIXING CONSOLES WITH BUILT-IN EFFECTS 1.3 FX & phANTOm sECTIONs FX SEND + PHONES OUT The FX sEND 6,35mm. (1/4”) Ts unbalanced output connector (not present in EVE5) can be connected to the input of an external effects unit. The post-fader FX mix you created using each input channel FX knob is sent to the external effects unit via the FX sEND output. -
Page 15: Fx Presets
FX presets 00-39 REVERbS 40-59 EARLY REFL./DELAY 74-79 PITCH small Hall 1 Early Reflection 1 Pitch shift detune small Hall 2 Early Reflection 2 Pitch shift + 3 small Hall 3 Early Reflection 3 Pitch shift + 4 Mid Hall 1 Early Reflection 4 Pitch shift + 7 Mid Hall 2... -
Page 16: Phones
MIXING CONSOLES WITH BUILT-IN EFFECTS 1.4 phONEs PHONES jack The 6,35mm. (1/4”) stereo PHONEs jack is provided for your monitoring headphones connection. PHONES level After the MAIN MIX control, the main mix signal is sent to CTRL ROOM/PHONEs control to adjust the level of headphones, as well as CTRL ROOM OUT. -
Page 17: Rear Panel
MAIN MIX The 45 mm MAIN MIX fader adjusts the overall volume of these outputs; EVE5 feature a rotary knob for this purpose. The main mix reference signal is 0 dBu. 1.6 REAR pANEL AC POWER IN Connect the adapter output to the 3-pin mains connector on the rear of the console. Use ONLY the supplied AC adapter to connect the console to the mains. -
Page 18: Technical Specifications
MIXING CONSOLES WITH BUILT-IN EFFECTS 3. TECHNICAL sPECIFICATIONs MONO INPUTS Microphone inputs (EVE Mic Preamp) Type XLR, electronically balanced, discrete input circuit Mic E.I.N. (20 Hz - 20 kHz) @ 0 Ω source resistance -134 dB / 135.7 dB A-weighted @ 50 Ω... - Page 19 95 dB / -98 dB A-weighted Main mix @ 0 dB, channel knob @ 0 dB -84 dB / -87 dB A-weighted POWER CONSUMPTION EVE5 13 W EVE10Fx 15 W EVE12Fx 17 W Owner’s manual | EVE sERIEs professional mixer...
-
Page 20: Avvertenze
Nell’Unione europea | Attenzione: se il prodotto è impiegato a scopi professionali, procedere come segue per eliminarlo: contattare il proprio rivenditore FiveO by Montarbo ® fornirà informazioni circa il ritiro del prodotto. Potrebbero Il lampo con la freccia inserito in un triangolo equilatero avvisa essere addebitate le spese di ritiro e riciclaggio. -
Page 21: Indice
INDICE Avvertenze Indice Introduzione Caratteristiche Utilizzo Suggerimenti Model EVE5 Model EVE10FX Model EVE12FX 1. Elementi di controllo e connettori 1.1 Canale mono 1.2 Canale stereo 1.3 Sezioni FX (tranne EVE5) & PHANTOM FX PrESETS 1.4 Phones 1.5 Main Mix 1.6 Pannello Posteriore 2. -
Page 22: Introduzione
Al fine di sfruttare al meglio le caratteristiche del vostro nuovo mixer e per ottenere i migliori risultati sonori vi raccomandiamo una lettura attenta di queste istruzioni, anche nell’interesse della propria e dell’altrui sicurezza. Per ulteriori informazioni consultate il nostro sito web www.fiveo.it, o inviate una mail a: mail@fiveo.it CARATTERIsTIChE La serie di mixer compatti EVE è... -
Page 23: Utilizzo
INsTALLAzIONE Assicuratevi che vi sia spazio sufficiente intorno all’unità per lavorare comodamente ed evitarne il surriscaldamento. Non collocate il mixer su apparecchi che sviluppano alte temperature come radiatori o amplificatori di potenza. I mixer EVE sono collegati alla rete elettrica tramite il trasformatore con cavo fornito in dotazione; utilizzate esclusivamente il trasformatore fornito, che è... -
Page 24: Suggerimenti
MIXING CONSOLES WITH BUILT-IN EFFECTS sUGGERImENTI Vi consigliamo di evitare l’esposizione ad alto volume per periodi prolungati, rischiate di danneggiare seriamente l’udito. Per ottenere il miglior rapporto segnale/rumore nei canali mono regolate le manopole LEVEL intorno all’area “0”, quindi utilizzate la manopola TRIM per regolare il guadagno del preamplificatore controllando il LED CLIP. -
Page 25: Model Eve5
Modello EVE5 Pannello posteriore Manuale utente | sERIE EVE Professional mixer... -
Page 26: Model Eve10Fx
MIXING CONSOLES WITH BUILT-IN EFFECTS EVE1OFX Pannello posteriore Manuale utente | sERIE EVE Professional mixer... -
Page 27: Model Eve12Fx
EVE12FX Pannello posteriore Manuale utente | sERIE EVE Professional mixer... -
Page 28: Elementi Di Controllo E Connettori
MIXING CONSOLES WITH BUILT-IN EFFECTS DEsCRIzIONE 1. ELEMENTI DI CONTROLLO E CONNETTORI 1.1 CANALE mONO Ingressi microfono e linea Ogni canale di ingresso mono dispone di un connettore di ingresso XLR bilanciato per il microfono. Quando l’interruttore PHANTOM è premuto, il connettore XLR fornisce anche l’alimentazione Phantom +48V. - Page 29 della voce dei cantanti. Per ottenere un buon risultato con la voce provate anche ad attenuare i medi degli altri canali. Il filtro taglia basso 18 dB/ott. @ 75 Hz è utile per evitare che il microfono capti frequenze indesiderate molto basse.
-
Page 30: Canale Stereo
MIXING CONSOLES WITH BUILT-IN EFFECTS 1. ELEMENTI DI CONTROLLO E CONNETTORI 1.2 CANALE sTEREO Ingressi linea LINE IN - bAL OR UNbAL Ogni canale stereo dispone di due connettori jack bilanciati da 6,35 mm. (1/4”) di livello linea per ingresso dei canali sinistro e destro. Per il collegamento di una sorgente mono è sufficiente collegare il connettore contrassegnato a sinistra dalla lettera “L”, per approfondire leggete più... - Page 31 LEVEL Il controllo LEVEL stabilisce il volume del segnale del canale nel mix principale. Ingressi CD/TApE CD/TApE IN Gli ingressi CD/TAPE (tipo RCA) sono utilizzati per aggiungere una sorgente esterna di segnale (ad esempio un lettore CD, lettore MP3, scheda audio, ecc) nel mixer. Potete utilizzare questi ingressi anche come ingresso di linea stereo -10dBV per registratori, strumenti MIDI o altre sorgenti, come l’uscita di un secondo mixer EVE, che non richiedono alcun trattamento del segnale.
-
Page 32: Sezioni Fx (Tranne Eve5) & Phantom
MIXING CONSOLES WITH BUILT-IN EFFECTS 1.3 sezioni FX & phANTOm FX sEND + phONEs OUT Potete collegare qualsiasi unità effetti esterna al connettore jack da 6,35 mm (1/4”) sbilanciato di uscita FX sEND (non presente EVE 5). Il mix post-fader che avete creato usando le manopole FX di ogni canale di ingresso è... -
Page 33: Fx Presets
FX presets 00-39 REVERbS 40-59 EARLY REFL./DELAY 74-79 PITCH small Hall 1 Early Reflection 1 Pitch shift detune small Hall 2 Early Reflection 2 Pitch shift + 3 small Hall 3 Early Reflection 3 Pitch shift + 4 Mid Hall 1 Early Reflection 4 Pitch shift + 7 Mid Hall 2... -
Page 34: Phones
MIXING CONSOLES WITH BUILT-IN EFFECTS 1.4 phONEs presa phONEs La presa jack stereo da 6,35mm. (1/4”) è fornita per il collegamento della vostra cuffia di monitor. phONEs level Il segnale del mix generale, dopo il controllo MAIN MIX, è inviato al controllo CTRL ROOM/PHONEs per regolare il livello della cuffia e quello dell’uscita regia (CTRL ROOM OUT). -
Page 35: Pannello Posteriore
mAIN mIX Il fader MAIN MIX da 45 mm regola il livello complessivo delle relative uscite; per questo scopo l’EVE 5 utilizza una manopola. Il segnale di riferimento del mix generale è 0 dB. 1.6 pANNELLO pOsTERIORE AC pOWER IN Collegate l’uscita dell’adattatore al connettore a 3 poli di alimentazione sul retro della console. -
Page 36: Caratteristiche Tecniche
MIXING CONSOLES WITH BUILT-IN EFFECTS 3. CARATTERIsTICHE TECNICHE INgRESSI MONO Ingresso MIC (EVE Mic Preamp) XLR, bilanciato elettronicamente, circuito d’ingresso a Tipo componenti discreti Mic E.I.N. (20 Hz - 20 kHz) impedenza della sorgente 0Ω -134 dB / 135.7 dB A-weighted impedenza della sorgente 50Ω... - Page 37 95 dB / -98 dB pesato “A” Main mix @ 0dB, manopola del canale @ 0dB -84 dB / -87 dB pesato “A” ALIMENTAZIONE EVE5 13 W EVE10Fx 15 W EVE12Fx 17 W Manuale utente | sERIE EVE Professional mixer...
-
Page 38: Précautions Importantes
Pour la maintenance et les réparations, référez- section avant d'employer ce produit. vous toujours au distributeur officiel FiveO by Montarbo ® votre pays ou à un service après-vente qualifié spécifiquement agréé par le distributeur. -
Page 39: Sommaire
Précautions importantes Sommaire Introduction Caractéristiques Installation Opérations Conseils Modèle EVE5 Modèle EVE10FX Modèle EVE12FX 1. Éléments de commandes et connecteurs 1.1 Canal mono 1.2 Canal stéréo 1.3 Sections d'effet (sauf dans l'EVE5) et d'alimentation fantôme Presets d'effet (FX) 1.4 Casque 1.5 Mixage général... -
Page 40: Introduction
Pour apprécier chaque caractéristique de votre nouveau mélangeur et donc obtenir les meilleurs résultats sonores, veuillez prendre quelques instants pour lire attentivement ces instructions. Pour plus d'informations sur votre unité, veuillez consulter notre site web www.fiveo.it ou nous envoyer un e-mail à : mail@fiveo.it. -
Page 41: Installation
INsTALLATION Veillez à ce qu'il y ait suffisamment d'espace autour de l'unité pour travailler confortablement et assurer le refroidissement en vue d'éviter la surchauffe. Ne placez pas votre console de mixage sur des appareils à température élevée tels que des radiateurs ou amplis de puissance. La console EVE se raccorde au secteur via le câble adaptateur fourni. -
Page 42: Conseils
MIXING CONSOLES WITH BUILT-IN EFFECTS CONsEILs Nous vous recommandons fortement d'éviter une exposition prolongée à de la musique à fort volume, vous risqueriez de sérieusement endommager votre audition. Pour obtenir le meilleur rapport signal/bruit dans les canaux mono, veuillez conserver les boutons LEVEL autour de la zone du « 0 », puis utiliser le bouton TRIM pour régler le gain du préampli tout en surveillant la DEL d'écrêtage CLIP. -
Page 43: Modèle Eve5
Modèle EVE5 Face arrière Mode d’emploi | Mélangeurs professionnels de la série EVE... -
Page 44: Modèle Eve10Fx
MIXING CONSOLES WITH BUILT-IN EFFECTS Modèle EVE1OFX Face arrière Mode d'emploi | Mélangeurs professionnels de la série EVE... -
Page 45: Modèle Eve12Fx
Modèle EVE12FX Face arrière Mode d’emploi | Mélangeurs professionnels de la série EVE... -
Page 46: Éléments De Commandes Et Connecteurs
MIXING CONSOLES WITH BUILT-IN EFFECTS 1. ÉLÉMENTs DE COMMANDEs ET CONNECTEURs 1.1 CANAL mONO Entrées microphone et ligne MIC (micro) Chaque canal d'entrée mono possède un connecteur d'entrée microphone symétrique sur XLR. Le connecteur XLR fournit également une alimentation fantôme +48 V lorsque le commutateur PHANTOM est pressé. - Page 47 1.1 CANAL mONO FX, pAN, DEL CLIp, LEVEL (tous les modèles ont un départ d'effet FX sauf l'EVE5) FX (effet) Le départ d'effet vous permet d'envoyer au bus d'effet (FX) le signal de chaque canal au travers de son propre bouton de volume. Comme son nom le suggère, le départ d'effet des consoles EVE est destiné...
-
Page 48: Canal Stéréo
MIXING CONSOLES WITH BUILT-IN EFFECTS 1.2 CANAL sTéRéO Entrées ligne LINE IN – BAL OR UNBAL (entrée ligne, symétrique ou non) Chaque canal stéréo a deux connecteurs d'entrée de niveau ligne sur jack 6,35 mm symétrique 3 points (TRs) pour les canaux gauche et droit. si vous branchez une source mono, vous devez n'utiliser que le connecteur marqué... - Page 49 1.2 CANAL sTéRéO Entrées CD/TApE CD/TAPE IN Ces entrées CD/TAPE de type RCA servent à faire entrer une source de signal externe (par exemple un lecteur de CD, lecteur MP3, carte son etc.) dans la console. Ces entrées peuvent également être employées comme entrées ligne stéréo -10 dBV pour des enregistreurs, instruments MIDI ou autres sources de signal, comme la sortie d'une seconde console EVE, qui ne nécessitent aucun traitement.
-
Page 50: Sections D'effet (Sauf Dans L'eve5) Et D'alimentation Fantôme
MIXING CONSOLES WITH BUILT-IN EFFECTS 1.3 sECTIONs D'EFFET ET D'ALImENTATION FANTômE Sorties FX SEND + PHONES Le connecteur de sortie asymétrique FX sEND (départ d'effet) sur jack 6,35 mm 2 points (Ts) (non présent sur l'EVE5) peut être raccordé à l'entrée d'une unité d'effets externe. Le mixage d'effet post-fader que vous avez créé... -
Page 51: Presets D'effet (Fx)
presets d'effet (FX) 00-39 REVERbS 40-59 PREMIèRES RéFLExIONS/DELAY 74-79 PITCH (HAUTEUR) Petite salle 1 Premières réflexions 1 Transposition de désaccord Petite salle 2 Premières réflexions 2 Transposition +3 Petite salle 3 Premières réflexions 3 Transposition +4 salle moyenne 1 Premières réflexions 4 Transposition +7 salle moyenne 2 Ambiance courte... -
Page 52: Casque
MIXING CONSOLES WITH BUILT-IN EFFECTS 1.4 CAsQUE Prise PHONES La prise PHONEs sur jack 6,35 mm stéréo est prévue pour brancher votre casque d'écoute. Niveau du casque Après la commande MAIN MIX, le signal de mixage général est envoyé à la commande CTRL ROOM/PHONEs pour régler le niveau de la sortie casque et de la sortie régie (CTRL ROOM OUT). -
Page 53: Face Arrière
MAIN MIX (mixage général) Le fader MAIN MIX de 45 mm règle le volume général de ces sorties ; l'EVE5 possède un bouton pour cette fonction. Le signal de référence du mixage général est à 0 dBu. 1.6 FACE ARRIÈRE AC POWER IN (entrée d'alimentation secteur) Branchez la sortie de l'adaptateur à... -
Page 54: Caractéristiques Techniques
MIXING CONSOLES WITH BUILT-IN EFFECTS 3. CARACTÉRIsTIQUEs TECHNIQUEs ENTRéES MONO Entrées microphone (préampli micro EVE) Type XLR, symétrisée électroniquement, circuit d'entrée discret Bruit rapporté en entrée micro (20 Hz - 20 kHz) avec résistance de source 0 Ω -134 dB/135,7 dB, pondération A avec résistance de source 50 Ω... - Page 55 Main Mix à 0 dB, bouton de canal à -∞ -95 dB/-98 dB, pondération A Main Mix à 0 dB, bouton de canal à 0 dB -84 dB/-87 dB, pondération A CONSOMMATION éLECTRIqUE EVE5 13 W EVE10Fx 15 W EVE12Fx 17 W Mode d’emploi | Mélangeurs professionnels de la série EVE...
- Page 56 Fr Ce produit est fabriqué en Chine sous licence Elettronica Montarbo srl. Ce produit est conforme à la législation de l’UE. Elettronica Montarbo srl via G. di Vittorio 13 | 40057 Cadriano Granarolo Emilia (BO) ITALY T +39 051 6047711 F +39 051 765226 @ mail@fiveo.it www.fiveo.it Company under control of EKO Music Group SpA...
