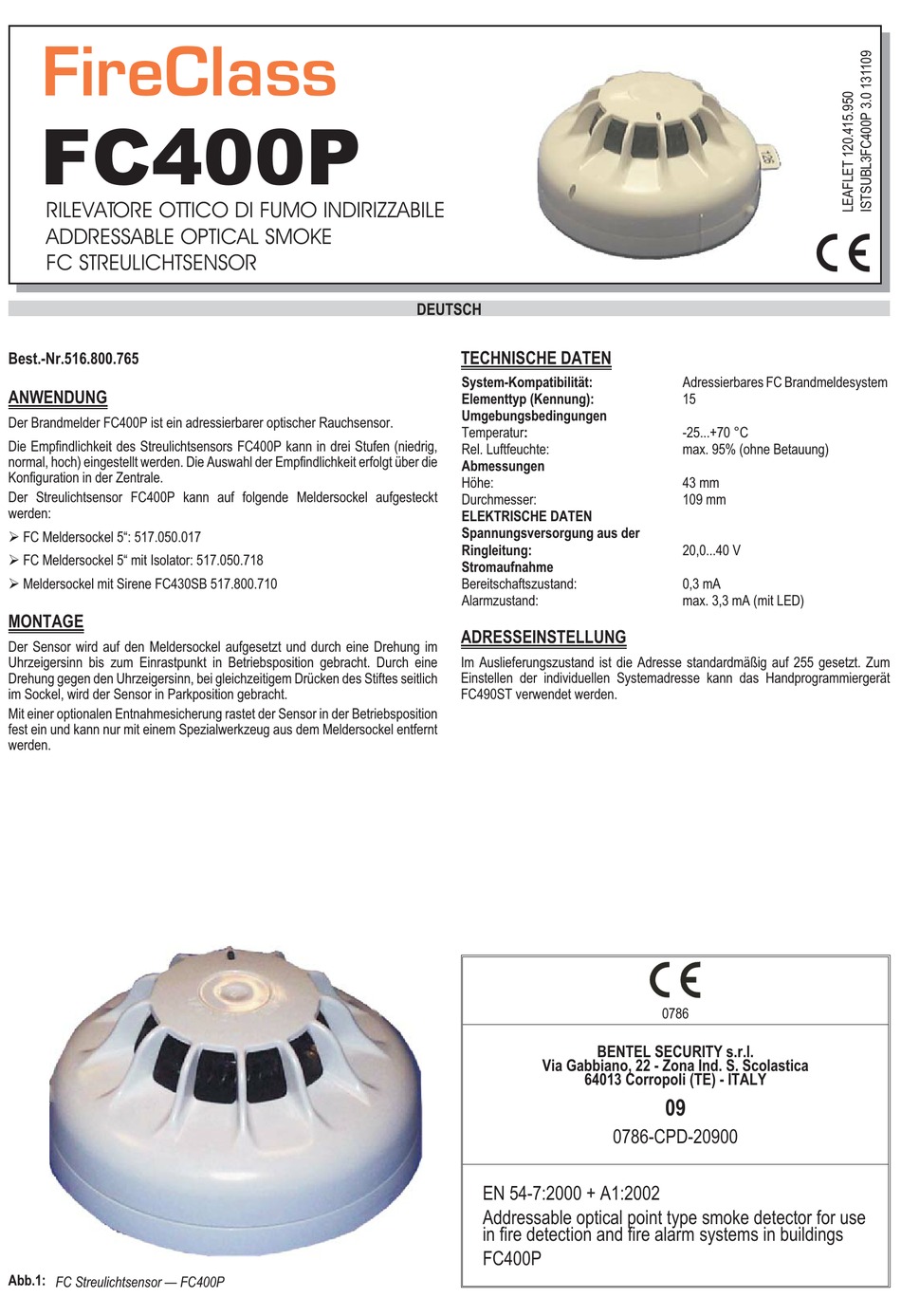

FireClass
FC400P
RILEVATORE OTTICO DI FUMO INDIRIZZABILE
ADDRESSABLE OPTICAL SMOKE
FC STREULICHTSENSOR
Best.-Nr.516.800.765
ANWENDUNG
Der Bran dmel der FC400P ist ein adres sier ba rer op ti scher Ra uc hsen sor.
Die Empfin dlic hke it des Stre u lichtsen sors FC400P kann in drei Stu fen (nie drig,
nor mal, hoch) ein ge stellt wer den. Die Au swahl der Empfin dlic hke it er folgt über die
Kon fi gu ra tion in der Zentrale.
Der Streulichtsensor FC400P kann auf folgende Meldersockel aufgesteckt
werden:
Ø FC Meldersockel 5": 517.050.017
Ø FC Meldersockel 5" mit Iso la tor: 517.050.718
Ø Meldersockel mit Sirene FC430SB 517.800.710
MONTAGE
Der Sen sor wird auf den Meldersockel aufgesetzt und durch eine Drehung im
Uhrzeigersinn bis zum Einrastpunkt in Betriebsposition gebracht. Durch eine
Drehung gegen den Uhrzeigersinn, bei gleichzeitigem Drücken des Stiftes seitlich
im Sockel, wird der Sen sor in Parkposition gebracht.
Mit einer optionalen Entnahmesicherung rastet der Sen sor in der Betriebsposition
fest ein und kann nur mit einem Spezialwerkzeug aus dem Meldersockel entfernt
werden.

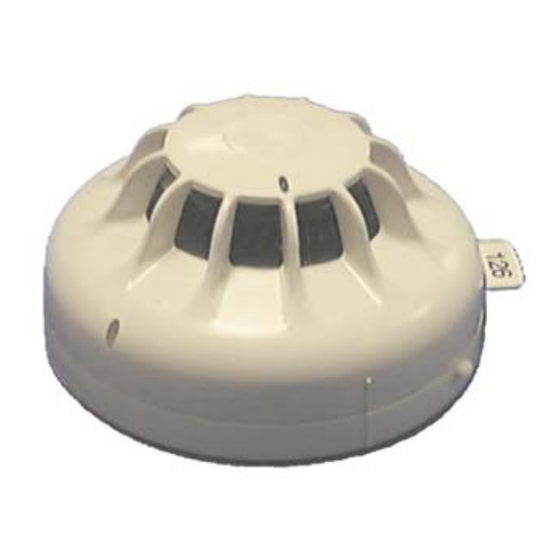

Abb.1:
FC Stre u lichtsen sor — FC400P
DEUTSCH
TECHNISCHE DATEN
Sys tem-Kompatibilität:
Elementtyp (Kennung):
Umgebungsbedingungen
Temperatur:
Rel. Luftfeuchte:
Abmessungen
Höhe:
Durchmesser:
ELEKTRISCHE DATEN
Spannungsversorgung aus der
Ringleitung:
Stromaufnahme
Bereitschaftszustand:
Alarmzustand:
ADRESSEINSTELLUNG
Im Auslieferungszustand ist die Adresse standardmäßig auf 255 gesetzt. Zum
Einstellen der individuellen Systemadresse kann das Handprogrammiergerät
FC490ST verwendet werden.
Via Gab bia no, 22 - Zona Ind. S. Sco la sti ca
64013 Cor ro po li (TE) - ITALY
EN 54-7:2000 + A1:2002
Addressable optical point type smoke detector for use
in fire detection and fire alarm systems in buildings
FC400P
Adressierbares FC Brandmeldesystem
15
-25...+70 °C
max. 95% (ohne Betauung)
43 mm
109 mm
20,0...40 V
0,3 mA
max. 3,3 mA (mit LED)
0786
BENTEL SECURITY s.r.l.
09
0786-CPD-20900
