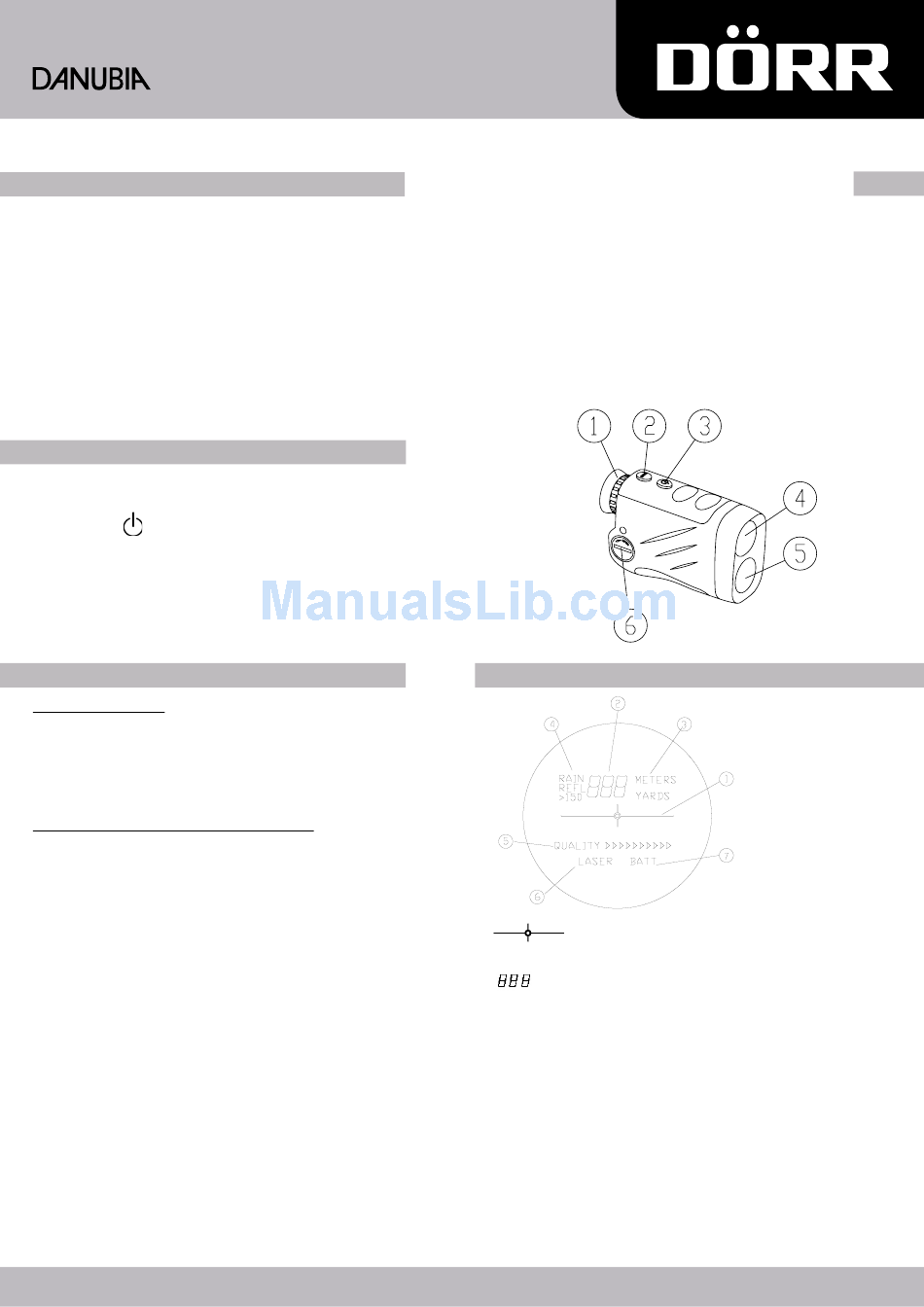

Bedienungsanleitung
RF-600R Laser Range Finder
Einleitung
Der RF-600R Laser Range Finder ist ein tragbares opto-elektronsiches Gerät, das folgende Funktionen vereint: Entfernungsmessung mittels
Infrarot-Laser sowie Betrachtungen durch das Okular. Die Funktionen im Detail:
• Entfernungsmessung eines statischen Objekts innerhalb einer bestimmten Reichweite. Das Objekt kann gleichzeitig klar gesehen werden.
Das Messgerät arbeitet mit hoher Genauigkeit und einer kurzen Messdauer. Es verbraucht nur wenig Strom und ist mit einer automatischen
Abschalt-Funktion zum Energiesparen ausgestattet.
• Die Übertragungsstärke des Lasers ist sehr schwach und kann das menschliche Auge nicht verletzen. Die Auswahl der Objekte ist daher nicht
eingeschränkt. Das RF-600R ein kompaktes und leichtes Instrument und sehr einfach zu bedienen.
• Es eignet sich hervorragend zum Reisen, für Besichtigungen, zum Golfen, zur Jagd, zum Camping und für jede Art von Messung bei
Outdoor-Aktivitäten und Projekten. Das Gerät leistet gute Dienste in vielen Situationen im Freien.
Nomenklatur
1. LC Display
2. Mode Knopf /(Mode)
3. Start Knopf
4. Sender & Monokular Objektiv
5. Empfänger Linse
6. Batteriefach

Technische Daten

1. Entfernungsmesser:
Meßbereich:
15 – 600 m, Genauigkeit +/- 1 m, +/-1%
Meßdauer:
0,3s
Meßmethoden: Standard, Regen, Nebel, >150m
Meßeinheit:
Meter oder Yard
Fadenkreuz:
zum Anpeilen des Objekts
2. Monokular 6x25mm, MC-vergütete Frontlinse
Sehfeld auf 1000m: 122m
Durchmesser Austrittspupille: 3,8mm
Laser Typ 905nm
Arbeitstemperatur: -10 to +50C
Stromquelle: 1x CR2/3V battery
Anzeige für Batterieverbrauch: BATT
Gewicht: 220g
Abmessungen: 120x72x44mm
Mitgeliefertes Zubehör: Nylontasche, Handschlaufe,
Reinigungstuch
Irrtum und Änderungen vorbehalten.
Beschreibung der LCD Anzeige
1.
Absehen- soll auf die Mitte des Meßobjekts
gerichtet werden
2.
Distanzangabe mit 3 Ziffern. Wenn die Messung
nicht erfolgreich war, werden 3 Striche „---„
angezeigt.
3. METER/YARDS: zeigt an in welcher Einheit gemessen wird
4. Anzeige der
Messmethode:
RAIN/REFL/>150mn (keine Anzeige bei Standard)
5. Quality >>>>>: Anzeige der Meßqualität bei Entfernungsmessung
6. LASER:
Laser aktiv
7. BATT:
Batteriestatus
D
www.doerrfoto.de
