INSTALLATION AND OPERATION MANUAL
Model Number
BP2082B
BP2084B
SI8284
SI8484
SI8222B
SI8224B
SI8422B
SI8424B
Page 2
Page 12
Page 22
Page 32
Page 42
Page 52
Page 62

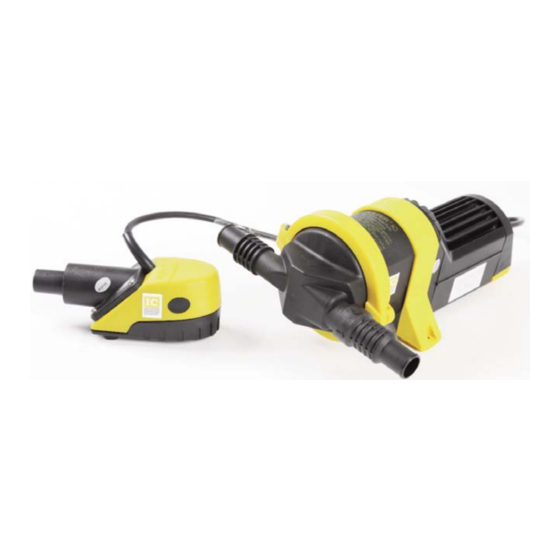

Whale® Bilge IC Waste Pump Range
Retail Bilge IC - Remote Mounted Bilge Kit
Retail Bilge IC - Remote Mounted Bilge Kit
Bulk Strainer IC and Gulper IC-
12 V d.c with 2m (6ft) cable
Bulk Strainer IC and Gulper IC-
12 V d.c with 4m (12ft) cable
Bulk Strainer IC and Gulper IC-
24 V d.c with 2m (6ft) cable
Bulk Strainer IC and Gulper IC-
24 V d.c with 4m (12ft) cable
CONTENTS
English
French
German
Italian
Spanish
Swedish
Finnish
Description
Gulper IC - 12 V d.c.
Gulper IC - 24 V d.c.
12 V d.c.
24 V d.c.
1
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Whale BP2082B
Summary of Contents for Whale BP2082B

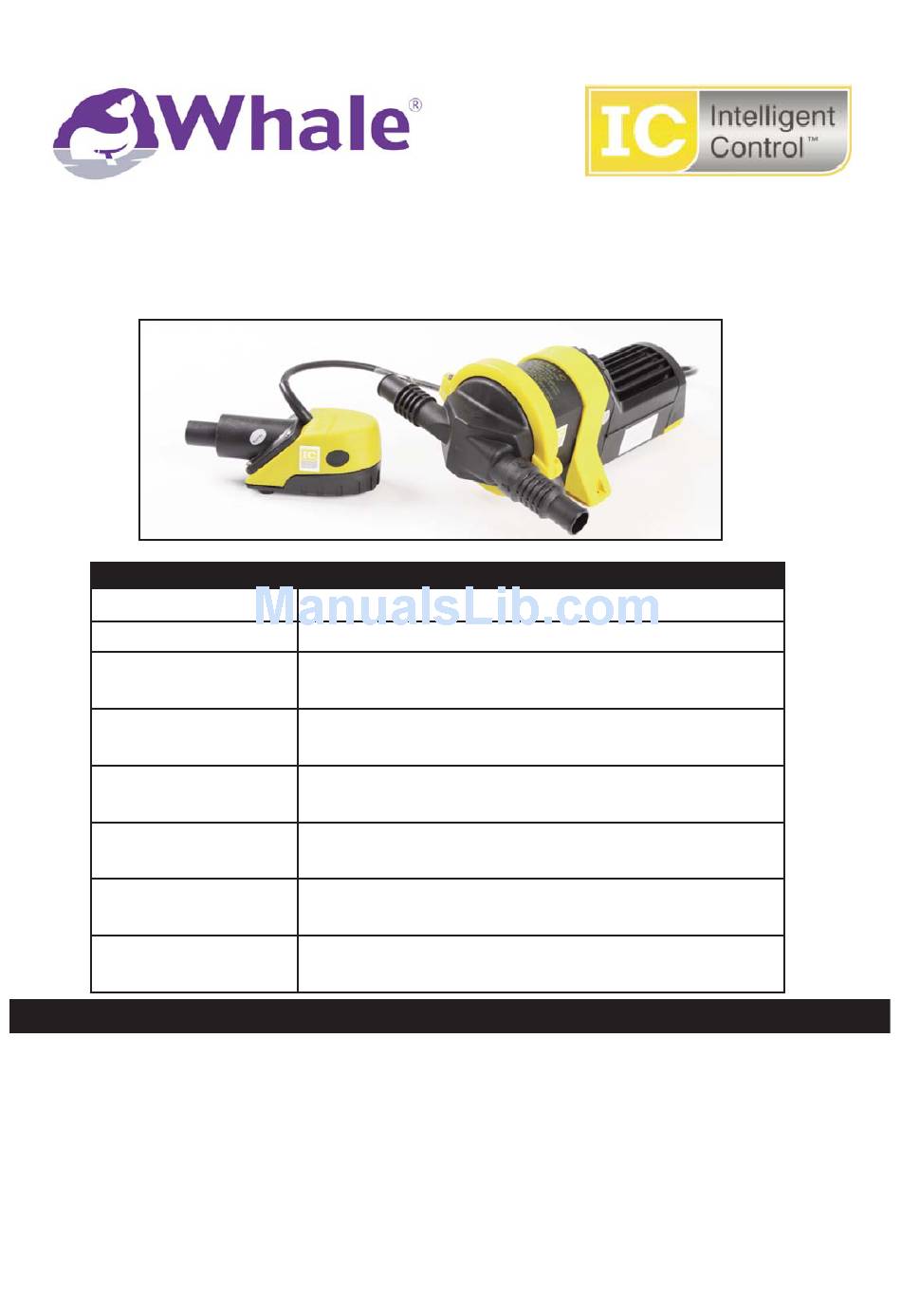

- Page 1 INSTALLATION AND OPERATION MANUAL Whale® Bilge IC Waste Pump Range Model Number Description BP2082B Gulper IC - 12 V d.c. BP2084B Gulper IC - 24 V d.c. Retail Bilge IC - Remote Mounted Bilge Kit SI8284 12 V d.c. Retail Bilge IC - Remote Mounted Bilge Kit SI8484 24 V d.c.
- Page 2 INSTALLATION & USER INSTRUCTIONS Thank you for purchasing this Whale® product. For over 40 years, Whale® has led the way in the design and manufacture of freshwater and waste systems including: pumps, plumbing, faucets and showers for low voltage applications. The company and its products have built a reputation for quality, reliability and innovation backed up by excellent customer service.
- Page 3 Current Draw (24 V d.c.) 3.25 amps 4 amps 3.25 amps 4 amps Note - Output capacity depends on installation and operating conditions. Whale's policy is one of continuous improvement and we reserve the right to change specifications without prior notice.
- Page 4 4. PRINCIPALS OF OPERATION IC - Intelligent Control Technology At the heart of every Whale® IC product lies innovative electronic control circuitry built in. This enables IC sensor accessories to communicate directly with IC pumps to control their performance. These accessories send signals to built-in intelligent software which then control the pumps to react as required.
- Page 5 The Whale Gulper® IC pump is not recommended for domestic applications.
- Page 6 • When mounted vertically ensure that the pump Motor body head is below the motor body (see Fig 2). NOTE -It is recommended that the outlet is mounted above the water line and anti-syphon loops are fitted where applicable- see typical installation (Fig.
- Page 7 Battery 11.vi. FITTING THE FUSE Fuse rating for BP2082B (12 V d.c.) pumps 10 Amp automotive. Fuse rating for BP2084B (24 V d.c.) pumps 5 Amp automotive The in-line fuse assembly supplied must be fitted to the positive side of the pump. (see Fig 7)
- Page 8 11.vii CONNECTING GULPER IC TO STRAINER IC (SEE FIG 1) Connect the pre-wired Deutsch connectors on Gulper® IC and Whale Strainer IC. Fig 9. Connect Deutsch Connectors 12. PLUMBING Use 19mm (3/4") or 25mm (1") smooth bore reinforced pipework to connect to the pump.
- Page 9 WARNING: Before servicing pump, turn off pump and drain water from system. Annual Checks • Whale advise that the boat's plumbing system is checked annually for leaks and obstructions. Also a pump electrics check is advisable. • Before inspecting or replacing the diaphragm, disconnect the electrical supply.
- Page 10 Debris inside pump and check for blockages and remove (See plumbing section 14) Low flow Punctured pump Replace the damaged part using service diaphragm kit- Part number AK2050 Defective electronic Replace pump. If within specified warranty control period contact Whale (see contact details)
- Page 11 Neoprene are registered trade names of Dupont Neumeurs and Co. Monprene® is a registered trade name of Technore Apex. 20. WARRANTY STATEMENT This Whale® product is covered by 2 year warranty - Please see enclosed document for details of our statement of limited warranty 21. DECLARATION OF CONFORMITY, STANDARDS, APPROVALS This product complies with all relevant European directives and standards.
- Page 12 INSTRUCTIONS D’INSTALLATION ET D’UTILISATION Depuis plus de 40 ans, Whale ® a ouvert la voie à la conception et la fabrication de systèmes d'eau douce et de traitement des eaux usées incluant: les pompes, la plomberie, les robinets et les douches pour les applications basse tension.
- Page 13 4 amps 3.25 amps 4 amps Note – La capacité de sortie dépend des conditions d’installation et d’utilisation. La politique de Whale® est de continuellement améliorer ses produits donc nous nous réservons le droit de changer les caractéristiques sans préavis.
- Page 14 4. PRINCIPES DE FONCTIONNEMENT IC – Technologie de contrôle intelligent Au coeur de chaque produit Whale® IC est intégré un circuit électronique de commande innovant. Cela permet au capteur IC de communiquer directement avec les pompes IC et de contrôler leurs performances.
- Page 15 à la responsabilité de l'utilisateur de s'assurer que la pompe est adaptée pour l'utilisation prévue et, en particulier, que les matériaux soient entièrement compatibles avec les liquides qui vont êtres utilisés. La pompe Gulper® IC Whale n'est pas recommandée pour des applications domestiques 8.
- Page 16 11.ii Instructions de montage - Gulper® IC • Gulper® IC peut être montée sur une surface verticale ou horizontale. • Lorsqu’elle est montée à la verticale, veillez à ce que la tête soit en bas (voir fig. 2). NOTE Il est recommandé que la sortie soit montée au-dessus de la ligne d'eau et que des boucles anti-retour soient montées le cas échéant, voir installation type (Fig.
- Page 17 11.v MISE EN PLACE DU FUSIBLE Fusible indiqué pour pompe BP2082B (12V d.c.) 10 Amp automobile. Fusible indiqué pour pompe BP2084B (24V d.c.) 5 Amp automobile. L'ensemble de fusible en ligne fourni doit être monté sur le côté positif de la pompe.(Voir figure 7) OBJECTIF DE CES FUSIBLES: Le but de ce fusible est de protéger la pompe contre les...
- Page 18 11.vi Schéma de câblage: Coupe Marche Circuit Forcee Rouge Strainer IC Blanc Gulper IC Fusible Deutsch Lumière Noir Connectors Fig. 7 Câblage d’une pompe Gulper® IC à un Strainer IC Batterie 11.vii PASSAGE DE LA CONNEXION DU CABLE Si le câble doit être installé à travers la cloison, assurez-vous qu’un trou de 25mm de diamètre minimum est percé.
- Page 19 ATTENTION: Avant d'intervenir sur la pompe, arrêter la pompe et évacuer l'eau du système. Contrôle annuels • Whale informe que le système de plomberie du bateau est à vérifier annuellement pour contrôler les fuites et les obstructions. Un contrôle de la pompe électrique est également conseillé.
- Page 20 Low flow Membrane de la pompe Remplacez la partie endommagée par le kit de perforée maintenance – pièce numéro AK2050 Remplacez la pompe, si cela se produit pendant la Commandes électriques période de garantie spécifiée contactez Whale défectueuses (voir coordonnées)
- Page 21 Technore Apex 20. DECLARATION DE GARANTIE Ce produit Whale® est couvert par une garantie de 2 ans – Merci de lire ce document ci-joint pour avoir plus de détails sur nos conditions de garantie limitée. 21. DECLARATION DE CONFORMITE, STANDARDS, CERTIFICATIONS Ce produit est conforme à...
- Page 22 MONTAGE- & GEBRAUCHSANLEITUNG Vielen Dank, dass Sie sich für dieses Produkt von Whale® entschieden haben. Seit mehr als 40 Jahren ist Whale® führend in der Entwicklung und Herstellung von Frisch und Abwassersystemen einschließlich Pumpen, Wasserleitungen, Wasserhähne und Duschen für Niederspannungsanlagen. Das Unternehmen und seine Produkte sind zu einem Markenzeichen für Qualität, Zuverlässigkeit und Innovation geworden, die auf eine hervorragende Kundenbetreuung...
- Page 23 7.5 A Stromaufnahme (24 V Gleichstrom) 3.25 A 3.25 A ANMERKUNG - Die Pumpkapazität hängt von der Montage und den Betriebsbedingungen ab. Ein Grundsatz von Whale ist die ständige Weiterentwicklung von Produkten. Recht vor, Spezifikationen ohne vorherige Ankündigung zu ändern.
- Page 24 4. BETRIEBSRICHTLINIEN IC – Intelligente Steuerungstechnik Im Herzen eines jeden IC-Produktes von Whale® befindet sich eine eingebaute, innovative elektro- nische Steuereinheit. Mittels dieser können Nebenaggregate des IC-Sensors direkt mit den IC- Pumpen kommunizieren, um deren Leistung zu steuern. Diese Nebenaggregate senden an die integrierte, intelligente Software Signale, die daraufhin die Pumpe je nach Bedarf steuern.
- Page 25 Verantwortungsbereich des Verbrauchers, sicherzustellen, dass die Pumpe für die geplante Verwendung geeignet ist und insbesondere, dass die Materialien mit der verwendeten Flüssigkeit vollständig kompatibel sind. Die Whale Gulper® IC-Pumpe wird nicht für die Verwendung im Haushalt empfohlen.
- Page 26 11.i Standort • Wählen Sie einen trockenen Standort um die Pumpe zu montieren, der von stehendem Wasser entfernt und frei von Hindernissen ist. • Montieren Sie die Pumpe an einem Ort mit einer möglichst kurzen Schlauchstrecke. 11.ii Montageanleitung - Gulper® IC •...
- Page 27 Schlauchbriden Stainer IC mit einem Schott 11.iv Elektrische Verkabelung • Für die Montage mit Whale® IC-Zubehör, verwenden Sie die beiliegenden vorverkabelten Deutsch®-Stecker • Wenn Sie nicht mit den geltenden elektrischen Normen vertraut sind, stellen Sie sicher, dass das Gerät von einem qualifizierten Elektriker/Techniker installiert wird.
- Page 28 Schott 11 viii Anschliessen der Gulper IC an die Strainer IC Verbinden Sie die vorverkabelten Deutsch®-Stecker auf der Gulper® IC und der Whale Strainer IC Abb 9. Verbinden Sie den Deutsch®-Stecker 12. SCHLAUCHANSCHLUSS Verwenden Sie glatte, verstärkte Schläuche mit 19 oder 25mm Durchmesser für die Verbindung zur...
- Page 29 WARNUNG: Schalten Sie die Pumpe vor der Wartung aus und entwässen Sie das System Jährliche Überprüfungen • Whale® empfiehlt eine jährliche Überprüfung der Schläuche und Anschlüsse im Wasserfahrzeug auf undichte Stellen und Verstopfungen. Eine Überprüfung der in der Pumpe befindlichen Elektronik ist ebenfalls empfehlenswert.
- Page 30 Sektion 14) Schwacher Ersetzen Sie das beschädigte Teil. Verwenden Sie hierfür das Durchfluss Loch in der Pumpenmembran Serviceset – Teil Nummer AK2050 Ersetzen Sie die Pumpe. Wenn sich dies innerhalb der Garantiefrist Defekte elektronische Steuerung ereignet, kontaktieren Sie Whale (siehe Kontaktinformationen)
- Page 31 Chemical. Delrin®, Teflon® und Neoprene sind registrierte Handelsnamen von Dupont Neumeurs and Co. Monprene® ist ein registrierter Handelsname von Technore Apex. 20. GARANTIEERKLÄRUNG Auf dieses Whale ®-Produkt besteht eine 2-jährige Garantieleistung - Bitte lesen Sie sich für nähere Informationen unsere beigefügte Garantieerklärung durch. EU-KONFORMITÄTSERKLÄRUNG, NORMEN UND ZULASSUNGEN Dieses Produkt entspricht allen maßgeblichen europäischen Richtlinien und Normen.
- Page 32 Strainer IC e Gulper IC - 24 V d.c con cavo lungo 4 m ISTRUZIONI PER L’INSTALLAZIONE E L’UTENTE Grazie per aver acquistato questo prodotto Whale®. Da oltre 40 anni, Whale® è leader nella proget- tazione e nella costruzione di sistemi per acqua pulita e di scarico che comprendono: pompe, impianti idraulici, rubinetti e docce per applicazioni a bassa tensione.
- Page 33 3.25 amps 4 amps (24 V) Nota - La portata di uscita dipende dall'installazione e dalle condizioni di funzionamento. La politica di Whale® è tesa al miglioramento continuo e ci riserviamo il diritto di modificare le caratteristiche tecniche senza preavviso.
-
Page 34: Table Of Contents
4. PRINCIPI DI FUNZIONAMENTO IC - Intelligent Control Technology Il cuore di ogni prodotto IC Whale® è costituito da circuiti di controllo elettronici incorporati. Gli accessori dei sensori IC possono così comunicare direttamente con le pompe IC per il controllo delle prestazioni. -
Page 35: Per L'installatore
7. APPLICAZIONE La pompa Whale® Bilge IC è intesa per l’installazione in imbarcazioni da diporto per l’uso con acqua marina e dolce. Sono disponibili due versioni per il funzionamento con alimentazione a 12 V cc o a 24 V ca. - Page 36 • Montarla in una posizione in cui la lunghezza dei tubi sia la più corta possibile. 11.ii Istruzioni per il montaggio - Gulper® IC • La Gulper IC può essere montata su una superficie orizzontale o verticale • Quando viene montata in verticale, assicurarsi che la testa della pompa sia nella posizione più...
- Page 37 100 mm dall'uscita del filtro (Fig 4). 11. iv Cablaggi elettrici • Per l'installazione con accessori IC Whale®, utilizzare i connettori Deutsch® precablati forniti in dotazione • Se non si ha dimestichezza con le normative elettriche applicabili, assicurarsi di fare installare l'unità...
-
Page 38: Allacciamenti Idraulici
COLLEGAMENTO DELLA GULPER IC AL STRAINER IC Collegare i connettori Deutsch precablati sulla Gulper® IC Whale al Strainer IC Fig 9: Collegare i connettori Deutsch 12. ALLACCIAMENTI IDRAULICI Utilizzare tubazioni rinforzate con foro liscio da 19 mm o 25 mm per collegare la pompa. -
Page 39: Istruzioni Per L'uso
Controllare che non ci siano scorie o detriti all'interno delle tubature e dei componenti Controlli annuali • Whale® prescrive il controllo annuale della presenza di perdite e ostruzioni nel sistema idraulico. Si raccomanda anche di controllare il sistema elettrico della pompa. •... - Page 40 14) Scarsa portata Sostituire il componente danneggiato utilizzando il kit di Diaframma della pompa forato assistenza - Componente numero AK2050 Sostituire la pompa. Se rientra nel periodo di garanzia Controllo elettronico difettoso specificato, contattare Whale (vedere gli estremi di contatto)
-
Page 41: Preparazione Per L'inverno
Dupont Neumeurs e Co. 20. GARANZIA Questo prodotto Whale ® è coperto da una garanzia di 2 anno. Si veda il documento allegato per i dettagli sulla nostra dichiarazione di garanzia limitata. 21. DICHIARAZIONE DI CONFORMITÀ UE, STANDARD E APPROVAZIONI Questo prodotto è... - Page 42 Strainer IC y Gulper IC (venta mayorista):rejilla y bomba de 24 V con cable de 4 m INSTRUCCIONES DE INSTALACIÓN Y MANUAL DEL USUARIO Muchas gracias por comprar este producto Whale®. Desde hace más de 40 años, Whale® es el referente en el diseño y la fabricación de sistemas de agua dulce, achique y aguas residuales incluyendo accesorios de fontanería, grifos, duchas, tanques y bombas en 12 y 24 voltios.
- Page 43 3.25 amps 4 amps (24 V) Nota: la capacidad de servicio depende de la instalación y las condiciones de funcionamiento. Whale® sigue una política de mejora constante y se reserva el derecho a modificar las especifica- ciones sin previo aviso...
-
Page 44: Principios De Funcionamiento
PARA LIMPIEZA: DESATORNILLAR LA CARCASA DE LA VÁLVULA 4. PRINCIPIOS DE FUNCIONAMIENTO IC – Tecnología de control inteligente - En el interior de cada producto Whale® IC fluye un sistema innovador de circuitos de control electrónico. Gracias a ello es posible que los accesorios de los sensores IC se comuniquen directamente con las bombas IC y controlen el rendimiento de éstas. -
Page 45: Aplicación
No se recomienda el uso de la bomba Gulper IC de Whale para aplicaciones domésticas. 8. ADVERTENCIAS •... -
Page 46: Fig 3
NOTA: es aconsejable que la salida esté montada por encima de la línea de flotación y que los bucles antisifón esté correctamente montada; véase la instalación habitual (fig. 1). Fig. 2 - Orientación de la bomba • Al realizar el montaje, colocar la bomba sobre la superficie, buscar el mejor ángulo de entrada y salida de los tubos (para evitar curvas) y marcar las 3 posiciones de los orificios utilizando los soportes de la bomba •... - Page 47 ADVERTENCIA: comprobar que no haya enredos en el cable eléctrico que puedan provocar daños. 11.v MONTAJE DEL FUSIBLE Valor nominal del fusible para bombas BP2082B (12 V) - 10 A. Valor nominal del fusible para bombas BP2082B (24 V.) - 5 A.
-
Page 48: Fig 8 Conexión Del Cable De Conmutación A Través Del Mamparo
11.viii CONEXIÓN DE LA GULPER IC CON EL STRAINER IC Conectar los conectores precableados Deutsch® en la Gulper® IC y el accesorio de Whale. Fig 9. Conectar los conectores Deutsch® 12. TUBERÍAS Usar una tubería de alma lisa reforzada de diámetro interior 19 o 25 mm para conectar la bomba. -
Page 49: Mantenimiento
Fig 11 - Comprobación del filtro Strainer IC 14. MANTENIMIENTO Este equipo “Whale® Gulper IC” se ha diseñado para precisar de un mantenimiento mínimo. ADVERTENCIA: Durante las tareas de mantenimiento, compruebe que la bomba esté desconectada del circuito eléctrico y de las tuberías. - Page 50 Caudal bajo Sustituir la pieza dañada con el kit de servicio número Diafragma de bomba perforado AK2050. Sustituir la bomba. Si aún no ha vencido el período de Control electrónico defectuoso. garantía especificado, contactar con Whale (véase la informacion de contacto)
-
Page 51: Invernaje
Neumeurs y Co. Monprene® es una denominación de marca registrada de Technore Apex 20. DECLARACIÓN DE GARANTÍA Este producto Whale ® tiene una cobertura de garantía de 2 año. Para obtener más información acerca nuestra declaración de garantía limitada, lea el documento anexo 21. - Page 52 INSTALLATIONS- OCH BRUKSANVISNING Tack för att du har köpt en Whale®-produkt. Under mer än 40 år har Whale® varit ledande på design och tillverkning av färskvatten- och avloppssystem som bl.a. pumpar, rör, kranar och duschar för 1. 2. Svagström. Företaget och produkterna har byggt upp ett gott rykte baserat på...
- Page 53 2. SPECIFIKATION Modell Avfallspumpserien Bilge IC Produktkod BP2082B SI8284 SI8222B SI8224B BP2084B SI8484 SI8422B SI8424B Kabellängd Spänning 12 V likström 24 V likström Spänningsområde 10 v likström till 13.6 V likström . 21.6 V likström till 27.2 V likström Aktuell profil...
- Page 54 4. FUNKTIONSPRINCIP IC – intelligent styrningsteknik I hjärtat av alla Whale® IC-produkter finns en innovativ elektronisk styrkrets. Med hjälp av den kan IC- sensorenheterna kommunicera direkt med IC-pumparna för att styra dem. Enheterna skickar signaler till den inbyggda, smarta programvaran som sedan styr pumparna efter behov.
- Page 55 är avsedd för användning i andra syften eller med andra vätskor är det användarens ansvar att kontrollera att pumpen är lämpad för den användning och då särskilt kontrollera att materialen är helt kompatibla med vätskorna som ska användas. Whale Gulper® IC pump bör inte användas i hemmiljö.
- Page 56 INFORMATION - Det rekommenderas att uttaget monteras ovanför vattenlinjen och antihävertslingorna monteras där det behövs - se typisk installation (fig. 1) Fig. 2 - Pump orientering • Vid montering ska pumpen placeras på ytan och arbeta sedan ut de bästa vinklarna för slangen (för att undvika att den snor sig) och markera de 3 positionerna för hålen med pumpfötterna.
- Page 57 Fäst kabeln genom att skruva "P"-klämman mot skottet tills den är ca 100mm från filtrets uttag (fig. 4). 11.iv Elektrisk ledningsdragning • För installation med Whale® IC tillbehör använd färdigkopplade Deutsch®- kontakter (ingår) • Om du inte känner till tillämpliga elektriska standarder, ska enheten installeras av en kvalificerad elektriker/tekniker VARNING: Brandrisk.
- Page 58 Gulper IC Kontakter ljus Svar Tysk Fig 7 - Ledningsdragning Gulper® IC till Whale® IC tillbehör Batteri 11.vii ANSLUTNING AV KOPPLINGSKABEL Om kopplingskabeln måste monteras genom ett Håldiameter minst 25 mm skott, se till att borra ett hål med min. diameter 25mm.
- Page 59 Kontrollera att det inte finns något skräp i pumpen Årliga kontroller • Whale® rekommenderar att båtens rörsystem kontrolleras årligen med avseende på läckor och igensättningar. Även en kontroll av pumpens elsystem rekommenderas. • Innan membranet kontrolleras eller byts ut måste elförsörjningen stängas av.
- Page 60 Slå av elen och lossa rördragningen, kontrollera om det rördragningen finns blockeringar och avlägsna dessa (se avsnitt 14) Lågt flöde Byt ut den defekta delen med servicesatsen - reservdel- Punkterat pumpmembran snummer AK2050 Byt ut pumpen. Kontakta Whale om garantin fortfarande Defekt elektronisk kontroll är giltig (se kontaktuppgifter)
- Page 61 Neoprene är registrerade varumärken av Dupont Neumeurs och Co., Monprene® är ett registrerat varuemärke av Technore Apex 20. GARANTI Denna produkt från Whale ® har 2 års garanti. Se bifogat dokument för information om garantins begränsningar. 21. EG-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE, STANDARDER OCH TYPGODKÄNNANDEN Produkten uppfyller alla relevanta EU-direktiv och standarder.
- Page 62 Strainer IC ja Gulper IC – 24 V DC, 4 m johto ASENNUS- JA KÄYTTÖOHJEET Kiitos, että ostit tämän Whale®-tuotteen. Whale® on suunnitellut ja valmistanut juomavesi- ja jätevesijärjestelmiä jo yli 40 vuoden kokemuksella. Ratkaisujamme ovat mm. Käsi- ja sähkökäyttöiset pumput putkistot, hanat ja suihkut. Yritys ja sen valmistamat tuotteet tunnetaan laadun, luotet- tavuuden ja innovatiivisten ratkaisujen lisäksi myös erinomaisesta asiakaspalvelustaan.
- Page 63 Virrankulutus (12 V DC.) 7.5 amps 8 amps 7.5 amps 8 amps Virrankulutus (24 V DC) 3.25 amps 4 amps 3.25 amps 4 amps Tärkeää - Teho riippuu asennus- ja käyttöolosuhteista. Whale® parantaa tuotteitaan jatkuvasti, ja siksi pidätämme oikeuden muutoksiin ilman ennakkoil- moitusta.
- Page 64 PUHDISTUS – RUUVAA VENTTIILIKAMMIO IRTI 4. TOIMINTAPERIAATTEET IC – Älykäs ohjausteknologia (Intelligent Control) Jokaiseen Whale® IC -tuotteeseen on asennettu innovatiivinen elektroninen ohjauspiiri. Lisävarusteina saatavilla IC-antureilla on suora yhteys IC-pumppuihin ja ne valvovat pumppujen suorituskykyä. Anturit lähettävät signaaleja pumpun sisällä olevaan älykkääseen ohjelmaan, joka ohjaa pumppujen toimintaa.
- Page 65 Gulper® IC soveltuu asennettavaksi vapaa-ajan aluksiin, ja sen käyttöjännite on 12 tai 24 V DC. Jos pumppua aiotaan käyttää muuhun tarkoitukseen tai muunlaisen nesteen pumppaamiseen, käyttäjän velvollisuutena on varmistaa, että pumppu sopii käyttötarkoitukseen, ja että etenkin pumpun materiaalit kestävät näitä neste itä. Whale Gulper® IC -pumppua ei suositella kotitalouksiin. 8. VAROITUKSET •...
- Page 66 TÄRKEÄÄ - Poistoliitäntä kannattaa asentaa vedenpinnan yläpuolelle ja laponestoventtiili kannattaa asentaa aina kun mahdollista. Katso tavallinen asennus (kuva 1) Kuva. 2 - Pumpun suuntaus • Pidä pumppu asennuksen aikana alustalla ja kokeile, mikä on letkulle paras asento (ettei se jää taitteelle). Merkitse kinnitysreikien paikkaa pumpun jalustan avulla. •...
- Page 67 VAROITUS Niputa ylimääräinen johto välttääksesi kompastumista. 11.v SULAKKEEN ASENNUS Mallin BP2082B (12 V DC) pumpuissa käytetään 10 ampeerin sulakkeita. Mallin BP2084B (24 V DC) pumpuissa käytetään 5 ampeerin sulakkeita. Toimitukseen kuuluvat sulakkeet on asennettava pumpun positiiviselle puolelle (katso kuva 7).
- Page 68 Deutsch - Käynnissä Pois Päällä Musta Liittimet valo Kuva 7: Gulper® IC:n kytkentä Whale® IC -lisävarusteisiin Akku 11.vii KYTKENTÄJOHDON LIITÄNTÄ aukon halkaisija Mikäli kytkentäjohto asennetaan laipion läpi, vähintään 25 mm poraa sitä varten vähintään 25 mm aukko. Kuva 8 - Kytkentäjohdon liittäminen laipion läpi 11.viii GULPER IC:N KYTKENTÄ...
- Page 69 • Tarkista, että pumpussa ei ole likaa. Vuositarkistus • Whale® suosittelee, että aluksen letkusto tarkistetaan joka vuosi mahdollisten vuotojen ja tukkeutumien löytämiseksi. Myös pumppu kannattaa tarkistaa. • Sammuta virta ennen kalvon tarkistusta tai vaihtoa. JOS PUMPPU EI TOIMI KUTEN PITÄISI: •...
- Page 70 Pumpun kalvossa on reikä AK2050. Vaihda pumppu. Jos takuu on voimassa, ota yhteys Sähköohjaus ei toimi Whaleen (kts. yhteystiedot). 17. TALVISÄILYTYS TÄRKEÄÄ: Tyhjennä järjestelmä kokonaan vedestä ennen talvisäilytystä. Whale®-takuu ei kata tapauksia, joissa järjestelmää ei ole tyhjennetty kokonaan ennen talvisäilytystä.
- Page 71 Teflon® ja Neoprene ovat Dupont Neumeurs and Co:n rekisteröimiä tavaramerkkejä. Monprene® on Technore Apexin rekisteröimä tavaramerkki. 20. TAKUU Tällä Whale®-tuotteella on 2 vuoden takuu. Rajoitetun takuun ehdot löytyvät oheisesta asiakirjasta. 21. VAATIMUSTENMUKAISUUSVAKUUTUS (EU:N VAATIMUKSET, STANDARDIT JA HYVÄKSYNNÄT) Tämä tuote täyttää kaikkien olennaisten eurooppalaisten direktiivien ja standardien vaatimukset.
- Page 72 ©Copyright Whale 2016 - All rights reserved. Reproduction in whole or in part without permission is prohibited. WHALE® is a registered trademark of Munster Simms Engineering Limited, Bangor, Northern Ireland trading as Whale. Whale’s policy is one of continuous improvement and we reserve the right to change specifications without prior notice.
