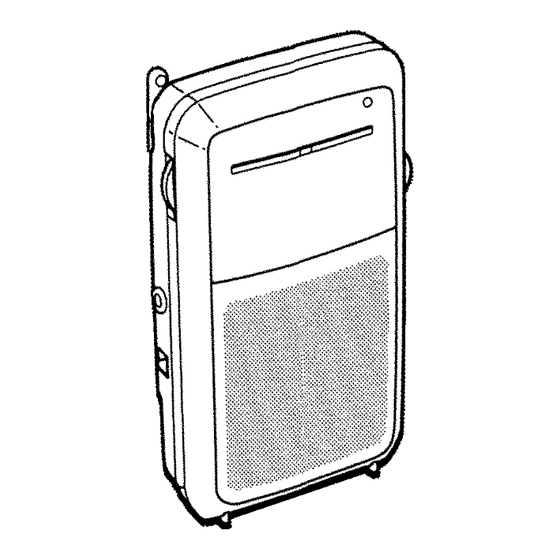

CR-AS16W YU(ST) CR-AS16 YZ(ST) SERVICE MANUAL RADIO RECEIVER This Service Manual is the “Revision Publishing” and replaces “Simple Manual” CR-AS16W/AS16<YUST,YZST>(S/M Code No.09-993-327-0T1). S/M Code No. 09-993-327-0R1...
SPECIFICATIONS WYUBSTC MODEL YZBSTC MODEL • Design and specifications are subject to • Design and specifications are subject to change without notice change without notice ACCESSORIES/PACKAGE LIST REF. NO PART NO. KANRI DESCRIPTION 1 S2-712-100-128 EARPHONE & PLUG 3.5MM MONO 2 S0-302-762-000 INSTRUCTION BOOK EZ<YZBST>...
ELECTRICAL MAIN PARTS LIST REF. NO PART NO. KANRI DESCRIPTION REF. NO PART NO. KANRI DESCRIPTION S2-310-011-700 CER,FILTER 10.7MHZ S1-210-011-500 JACK,HP ST S2-516-191-100 IC,CXA1619AM S1-110-100-121 BAR,ANT AM 10-50 S1-110-013-200 COIL,OSC AM 8441A 7ZO-93100 S3-010-011-900 IET,FM 7.5-7.5-12.5(GRN) DIODE LED1 S5-570-100-100 LED,3.0MM(RED) 82-135-799-010 DIODE,1N4148 PVC1...
ELECTRICAL ADJUSTMENT PRACTICAL SERVICE FIGURE < AM SECTION > Sensitivity: Less than 49dB (at 600kHz) (S/N 10dB) Less than 47dB (at 1000kHz) Less than 46dB (at 1400kHz) Distortion: Less than 3% (at 1000kHz) Intermediate frequency: 450kHz < FM SECTION > Sensitivity: Less than 16dB (THD 3%)
